ZYNQ7000零基础学习之路--Day1

ZYNQ是什么？

        首先我想讲的不是什么Soc之类的东西，而是这个玩意儿怎么读。

        ZYNQ汉语谐音叫 “靖克”，所以从现在开始，大家可以不必在大费口舌去拆开来读“ZYNQ”了。然后我们下一个要讲的东西叫“Soc”，英文全称叫 System on one Chip ，也就是片上系统的意思。没有微机基础的同学可能不明白什么叫Soc，但是你可以细细琢磨一下，我们的手机和台式电脑的不同，你就可以理解Soc的内含了。

        传统计算机是将CPU，内存，GPU，南北桥焊接在印刷电路板上，各个组件之间是分立的。但是Soc则将CPU和各种外设集中到一块芯片上，集合成一个系统，因此像手机这种使用了Soc芯片的这种微机可以做的很轻薄，我们可以说，Soc是未来微机发展的一个趋势，我之前遇见过的像什么全志的A33就是典型的Soc。

ZYNQ为什么厉害

        就在于它是一块可编程的Soc。其内部往往有处理器硬核和一些定制外设，并且外设当中有一个很厉害的玩意：PL，即可编程逻辑模块，也就是我们一般意义上的FPGA，所以简单理解ZYNQ就是“ 单片机 + FPGA “，它既可以执行代码程序，也可以实现FPGA。因此我们设计ZYNQ就是在做Soc设计。

ZYNQ的结构

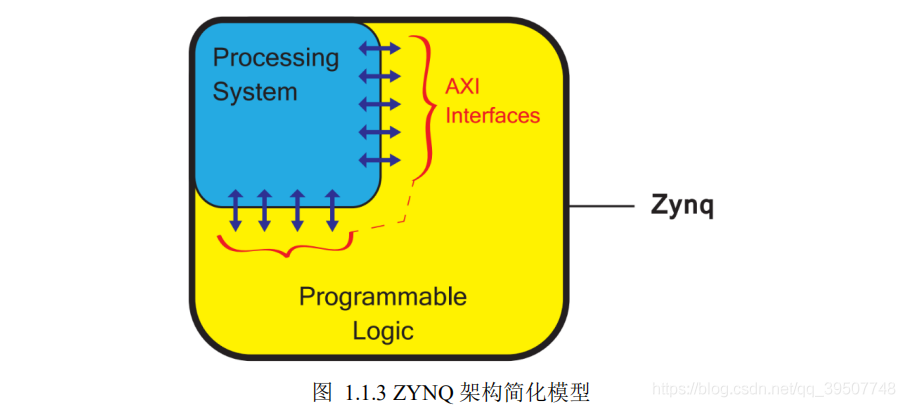

        我们先来开一下简化版的模型

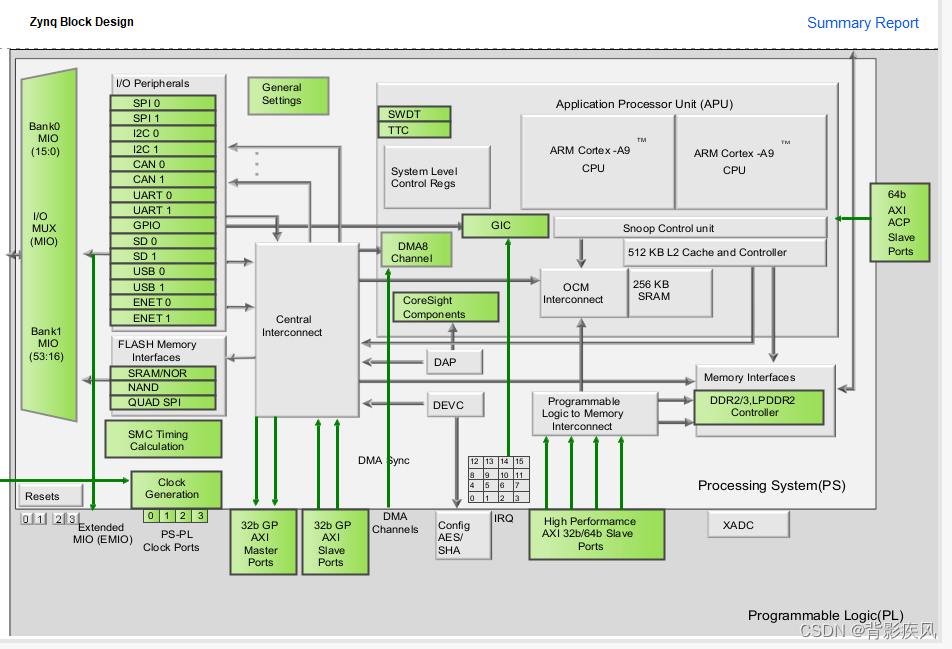

        上面的模型细致低展开后就是下图的样子：

        上图是 ZYNQ 7000的结构图，大体分为PS（Processing System）和 PL（Programmable Logic）两部分，其中的PS部分主要是由双核APU和外围的一些外设组成，说实话很像单片机的结构，而外围的PL则类似FPGA，并且两者通过AXI接口进行互联以实现功能.
