本文介绍了IIC通信的基本概念，包括其总线结构、特点和通信流程。在IIC总线中，设备可以作为主机或从机，主机通过起始信号开始通信，并通过一个字节的数据确定发送或接收方向及寻址从机。从机根据接收到的地址决定响应方式。通信过程中，主机发送终止信号结束。IIC通信包含起始、终止、数据发送与应答，且发送字节时高位优先。SMBUS作为IIC的增强版，对功耗、应答速度等有更严格规定。
IIC

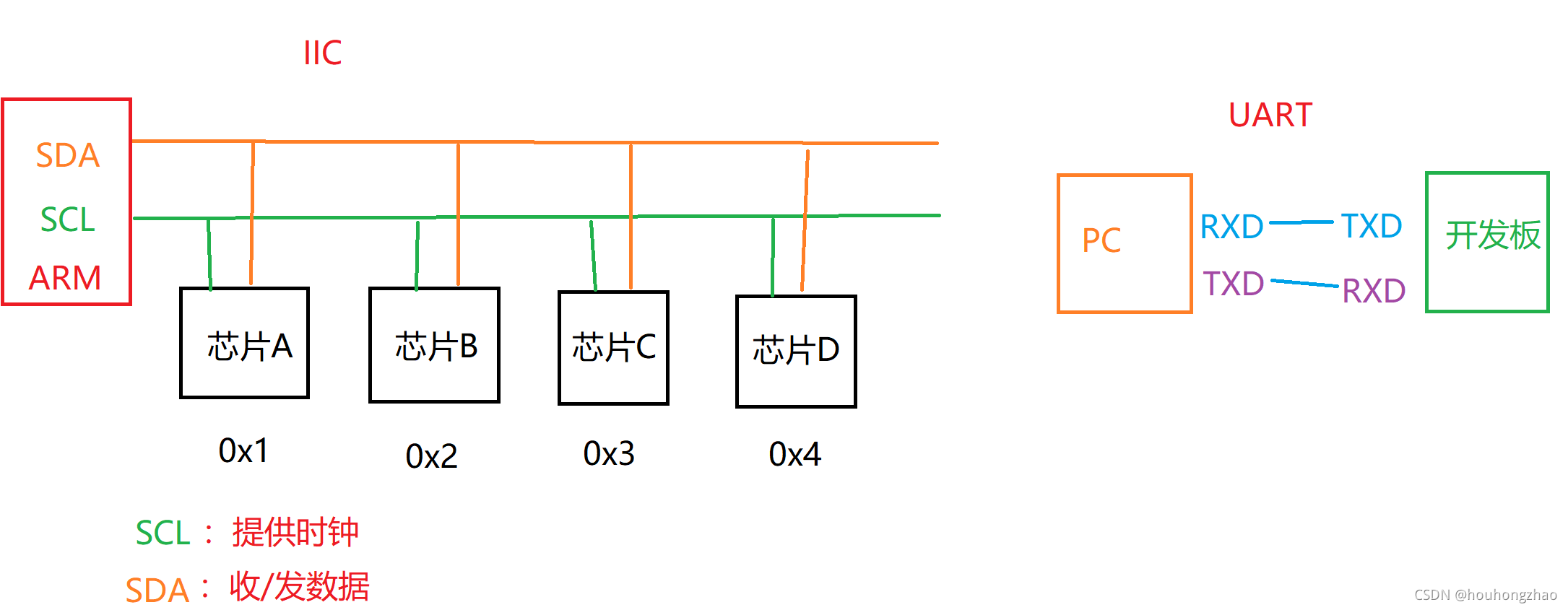

IIC总线线结构简图
假如设备的地址是0x1、0x2…
IIC特点
设备们都有可能作为主机和从机
主机：发送方
从机：接收方
- 主机发送起始信号开始使用IIC总线，此时其他设备不能作为主机
- 主机发送一个字节的数据来寻址和确认方向，最低位用来确认是发送还是接收(0是主机发送，从机接收，1则相反)，另外七位通过地址来找从机设备
- 从机们都通过先判断主机发送的地址是否为自己的地址，如果是，再确认是作为接收端还是发送端，然后再发送一位应答，告诉主机，“我在”
- 发送器不断发送数据，接收器不断读取接收，数据不受限，是作为发送器还是接收器取决于主机发送的一个字节的最低位
- 由主机发送终止信号来释放总线
- 整个IIC通信4个信号，由主机发送起始信号和终止信号，发送信号和应答信号取决于一开始主机发送的一个字节的最低位
- IIC发送器每发送一个字节，接收器发送一位应答位
- IIC发送字节是先发送最高位，而串口则是先发送最低位
- SMBUS基于IIC提出了跟更严格的要求，体现在功耗、应答、时钟频率、数据格式等等

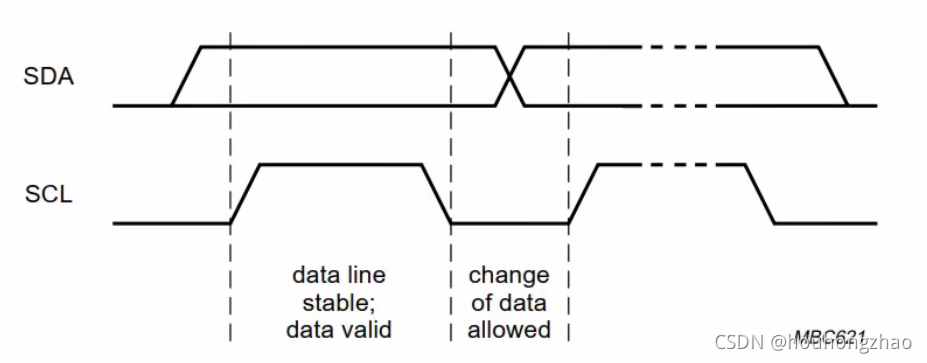

10. 主机和从机都能使用SDA，SCL维持高电平的时候，SDA保持稳定(数据没有交换)，SCL维持低电平的时候，SDA数据交换
