标准库memcpy()内存对齐异常引发单片机hard fault问题汇总

已于 2025-02-14 15:21:18 修改
阅读量400 收藏 8
点赞数 4
分类专栏： C语言 文章标签： c语言 开发语言
于 2025-02-14 15:00:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_53592457/article/details/145633784
版权

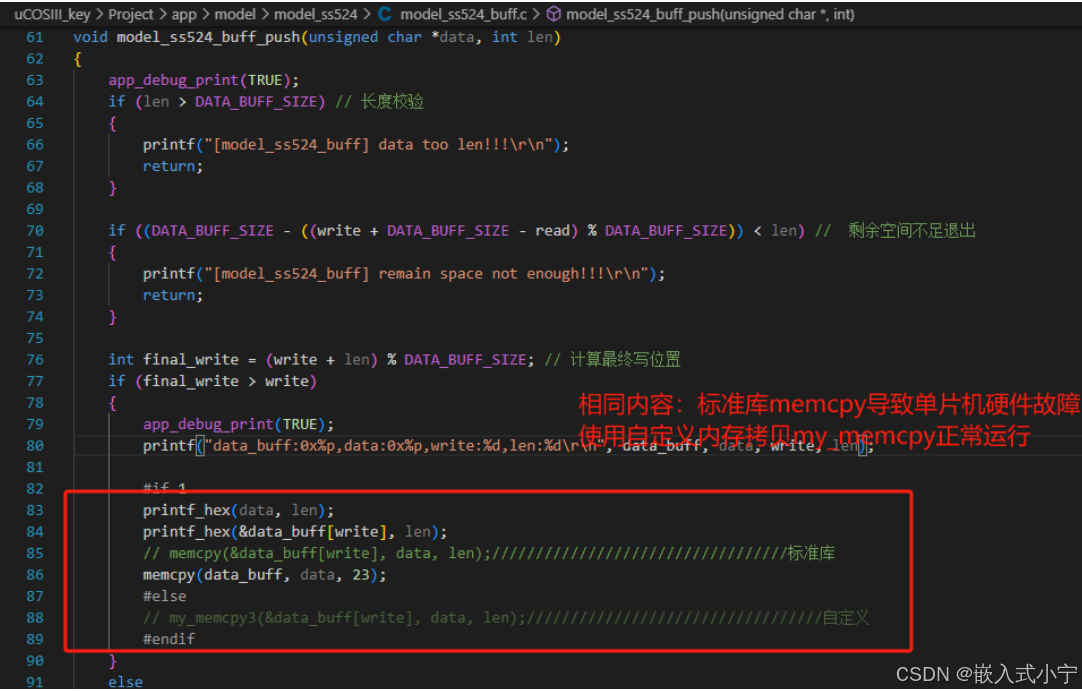

1.起因：相同内容使用标准库的memcpy会引起硬件故障，使用自定义内存拷贝正常运行（无内存越界和堆栈溢出）

2.问题经过：

发现一个奇怪的现象；

    .text                                    0x0800077a   Section      138  rt_memcpy_v6.o(.text)；

程序在这报错就很奇怪；

也没有发现内存越界；

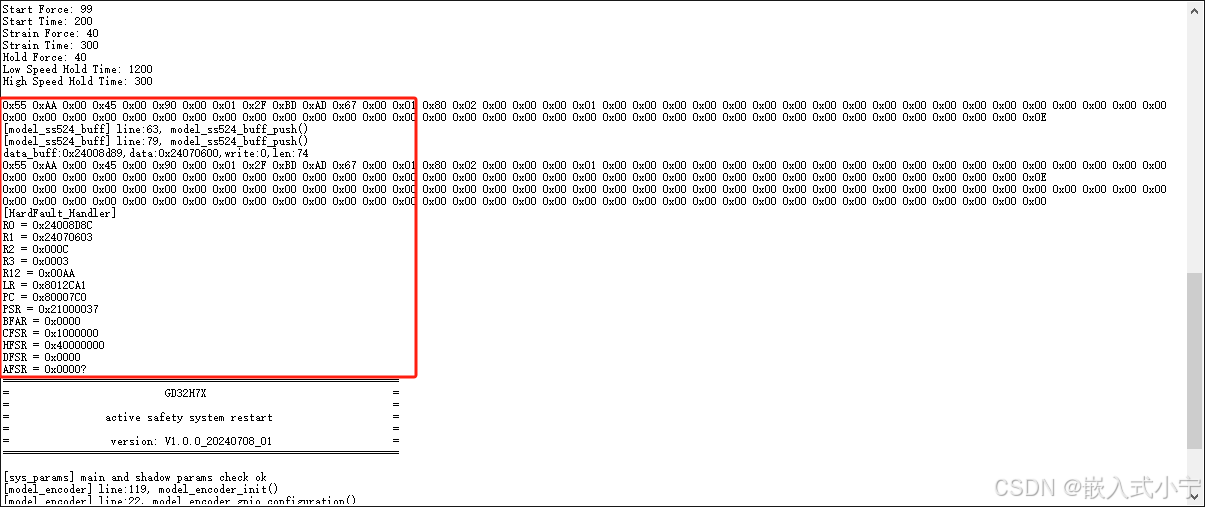

出现了hard fault，通过cpu pc寄存器值和map文件定位到了在 memcpy 函数中，猜测应该是复制数据时地址未对齐引起的；

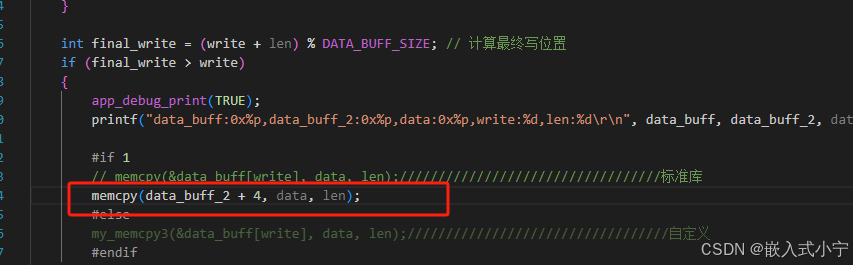

确实是对齐问题，默认定义变量地址都是对其的，但是使用的时候一般都会加偏移，偏移后没有对齐，标准库的这个函数也会引起硬件故障；

我们之前使用的是ARM提供的轻量级 C 库（MicroLIB），但是后面引入了一些东西改用C标准库，发现memcpy会经常引起硬件故障hard fault ,然后发现是便准库memcpy内存对齐异常引起的；

会硬件故障然后重启，基本确定是C标准库中memcpy函数对齐异常问题引起的；

有点像标准库函数有什么性能优化不太适配ARM；

3.相关内容
求助！如何才能使memcpy完全使用rt_memcpy？ - 嵌入式技术论坛 - 电子技术论坛 - 广受欢迎的专业电子论坛!

GD32 RT_Thread Nano ---UNALIGNED 非对齐访问出错_rtthread cpu异常 访问未对齐异常-优快云博客

RT-Thread-elmfat写数据长度大于512字节,系统hard faultRT-Thread问答社区 - RT-Thread

[fix] fix sdio non-aligned access problem by whj4674672 · Pull Request #4015 · RT-Thread/rt-thread · GitHub

ARM 之九 Cortex-M/R 内核 Keil（ARMCC） 程序启动流程
