前言

本篇文章主要记录如何实现SDRAM的自动刷新模块，关于SDRAM的引脚、预充电命令和自动刷新命令介绍以及SDRAM初始化流程见上篇文章。SDRAM初始化部分

一、SDRAM为什么需要进行自动刷新？

SDRAM需要进行自动刷新的主要原因是为了防止存储在内存中的数据丢失。SDRAM 是动态存储器，它使用电容来存储数据，而电容会随时间泄漏电荷，因此必须定期刷新以保持数据的完整性。由于存储体中电容的数据有效保存上限是64ms，因此要保证至少每隔64ms要将所有bank刷新完。

在进行刷新时，地址由内部刷新控制器生成。因此，在自动刷新命令期间，地址位是“无关的”。256Mb SDRAM 每 64 毫秒（tREF）需要 8,192 次自动刷新周期，无论宽度选项如何（这句话的意思是不管SDRAM的数据位宽是16bit还是8bit、4bit，它们均是8192行，都需要每64 毫秒（tREF）进行8,192 次自动刷新）。每 7.81 微秒发出一次自动刷新命令，将满足刷新要求并确保每行都得到刷新。另外，在64ms内，这8192次自动刷新命令之间的最小间隔为tRFC（以上引自上篇文章）

二、如何控制SDRAM进行自动刷新

前文提到，需要每64ms内需要8192次自动刷新，之所以是8192，是因为每一个Bank都由8192行存储单元构成，每发送一次自动刷新命令就会对4个bank中的某一行存储单元进行刷新。当执行完8192次自动刷新命令后，就把每个bank的所有存储单元都刷新了一遍。

在本文中，我们所设计的自动刷新模块的作用就是在每64ms内，发送8192个自动刷新命令，确保存储的数据不丢失，需要平均约每7.81us发送一次自动刷新命令。

自动刷新这一块唯一的要求就是，每64ms内，发送完8192个自动刷新命令就可以，至于在这64ms内的哪个时间点发没有严格要求。所以可以选择以下方式：

1、每过64ms，集中发完8192的自动刷新命令（假设发送需要的时间为t）。在t期间内不进行数据读写，64ms-t时间内在进行数据读写。

2、每隔64ms/8192=7.81us 发送一次刷新命令（假设发送需要的时间为t），在t期间内不进行数据读写，7.81us-t时间内在进行数据读写。

我们对上述两种方式进行一下分析：

方式一是集中发完自动刷新的命令，那么在发送8192个自动刷新命令期间就不可以进行数据的读写，由于SDRAM通常是在不断的进行数据读写，并且在读写侧都需要使用FIFO进行缓冲，在集中发送8192个自动刷新命令期间，SDRAM不进行读写，很容易造成写端口对应的FIFO溢出，读端口对应的FIFO 被读空。

方式二是把8192次自动刷新命令分成相等的时间间隔，每过7.81us进行一次自动刷新。方式二需要考虑到一种情况，可能某一时刻可能正在进行数据读或者写，但是这个时候刚好计数器计数到了7.81us，需要进行一次新的刷新，但是需要等待这次读或者写操作结束后我们才能执行自动刷新命令。

三、自动刷新模块流程

在介绍自动刷新命令时提到过：在发出自动刷新命令之前，所有激活的bank必须先进行预充电（命令顺序先预充电在自动刷新）。自动刷新命令不应在预充电命令后的最小 tRP 时间未满足之前发出。

为了保险起见，我们设置每隔7.81us进行两次刷新操作。32ms内就可以把8192行全部刷新玩。每次计数时间到7.81us就拉高自动刷新请求（假设此时正在进行SDRAM数据的读/写），计数器开始重新计数新的周期，但是此时并没有执行自动刷新命令，当本次SDRAM数据的读/写完毕后，仲裁模块响应自动刷新模块请求信号，然后才开始执行自动刷新命令，此时拉低自动刷新请求。

*会不会存在这么一个情况，计数时间到7.81us就拉高自动刷新请求（假设此时正在进行SDRAM数据的读/写），开始重新计数新的周期，新的周期再次计数到7.81us时，上次的刷新请求还没有被响应，导致少进行一次刷新？（可以思考一下这个问题，我们可以评论区讨论）

因此自动刷新模块的流程为：初始化结束后，每隔7.81us发出读请求→ 预充电命令→等待tRP时间→自动刷新命令→等待tRFC时间→自动刷新命令→等待tRFC时间

四、代码设计

根据分析可知，在自动刷新阶段各个状态跳转已经非常明确了，我们可以使用状态机去设计自动刷新模块流程，并设计一个计数器用于判断每个命令等待的时间是否满足，如果满足就可以跳转至下一个状态。完整的自动刷新模块代码以及仿真测试文件可以从github下载，SDRAM-Controller。

状态机定义如下

 //自动刷新阶段的状态机
    localparam A_REF_IDLE  = 3'b000 ;//初始状态，a_ref_en为1并且初始化结束时跳转至预充电状态
    localparam A_REF_PRE   = 3'b001 ;//预充电命令
    localparam A_REF_TRP   = 3'b010 ;//预充电状态，等待tRP时间跳转至自动刷新
    localparam A_REF_A_R   = 3'b011 ;//自动刷新命令
    localparam A_REF_TRFC  = 3'b100 ;//等待tRFC时间,两次自动刷新后跳转至自动刷新结束
    localparam A_REF_END   = 3'b101 ;

sdram_a_ref.v 模块代码

/*
 * @Author: bit_stream
 * @Date: 2024-12-14 11:21:39
 * @Last Modified by: bit_stream
 * @Last Modified time: 2024-12-14 17:06:17
 */

//自动刷新流程如下
//每隔7.81us发出读请求→ 预充电命令→等待tRP时间→自动刷新命令→等待tRFC时间→自动刷新命令→等待tRFC时间

`timescale  1ns/1ns

module sdram_a_ref (
    input   wire            sys_clk     ,   //系统时钟,频率100MHz
    input   wire            sys_rst_n   ,   //复位信号,低电平有效
    input   wire            init_end    ,   //初始化结束信号
    input   wire            a_ref_en     ,   //自动刷新使能，当没有进行数据读写时进行自动刷新

    output  reg             a_ref_req    ,   //自动刷新请求
    output  reg     [3:0]   a_ref_cmd    ,   //自动刷新阶段写入sdram的指令,{cs_n,ras_n,cas_n,we_n}
    output  reg     [1:0]   a_ref_ba     ,   //自动刷新阶段Bank地址
    output  reg     [12:0]  a_ref_addr   ,   //地址数据,辅助预充电操作,A12-A0,13位地址
    output  wire            a_ref_end        //自动刷新结束标志
);

    //自动刷新阶段使用到的SDRAM  指令集
    localparam NOP                = 4'b0111 ;//空命令
    localparam PRECHARGE          = 4'b0010 ;//预充电命令
    localparam AUTO_REFRESH       = 4'b0001 ;//自动刷新命令

    //自动刷新阶段的状态机
    localparam A_REF_IDLE  = 3'b000 ;//初始状态，a_ref_en为1并且初始化结束时跳转至预充电状态
    localparam A_REF_PRE   = 3'b001 ;//预充电命令
    localparam A_REF_TRP   = 3'b010 ;//预充电状态，等待tRP时间跳转至自动刷新
    localparam A_REF_A_R   = 3'b011 ;//自动刷新命令
    localparam A_REF_TRFC  = 3'b100 ;//等待tRFC时间,两次自动刷新后跳转至自动刷新结束
    localparam A_REF_END   = 3'b101 ;

    //各个阶段等待的周期数，一个时钟周期为10ns，0.01us
    localparam A_REF_WAIT_CLK  = 781 ;    //7.81us
    localparam A_REF_TRP_CLK   = 2      ; //根据数据手册可知，最小时间为20ns
    localparam A_REF_TRFC_CLK  = 7      ; //根据数据手册可知，最小时间为66ns

    //自动刷新次数，每隔7.81us进行两次刷新操作。32ms内就可以把8192行全部刷新玩
    localparam A_REF_A_R_TIME  = 2 ;


    //定义状态机
    reg [2:0] a_ref_state;

    //定义计数器，计数需要等待的时间
    reg [4:0] cnt_clk;

    //定义计数器使能信号，在特定的状态使能计数器计数
    reg cnt_clk_en; //其为1时，使能计数，其为0时，计数器清零


    //定义计数器，计数发出刷新请求的时间
    reg [11:0] cnt_areq;//位宽大一些，计数器计数到最大值归零

    always @(posedge sys_clk) begin
        if (~sys_rst_n ) begin
            cnt_areq <= 0;
        end else if (cnt_areq == A_REF_WAIT_CLK -1) begin
            cnt_areq <= 0;
        end else if(init_end) begin
            cnt_areq <= cnt_areq + 1;
        end
    end

    //a_ref_req每隔7.81us拉高一次，开始进行自动刷新后拉低
    always @(posedge sys_clk) begin
        if (~sys_rst_n) begin
            a_ref_req <= 0;
        end else if (cnt_areq == A_REF_WAIT_CLK -1) begin
            a_ref_req <= 1;
        end else if (a_ref_state == A_REF_PRE) begin
            a_ref_req <= 0;
        end
    end



    always @(posedge sys_clk) begin
        if (~sys_rst_n) begin
            cnt_clk <= 'd0;
        end else if (cnt_clk_en) begin
            cnt_clk <= cnt_clk + 1'b1;
        end else if (~cnt_clk_en) begin
            cnt_clk <= 'd0;
        end
    end


    always @(*) begin //信号立刻变化
        if (~sys_rst_n) begin
            cnt_clk_en <= 0;
        end else begin
            case (a_ref_state)
                A_REF_TRP,A_REF_TRFC:begin
                    cnt_clk_en <= 1'b1;
                end
                A_REF_IDLE,A_REF_PRE,A_REF_A_R,A_REF_END:begin
                    cnt_clk_en <= 1'b0;
                end
                default: begin
                    cnt_clk_en <= cnt_clk_en;
                end
            endcase
        end
    end




    //定义计数器，计数自动刷新的次数，每次回到初始状态需要清零
    reg [1:0] cnt_a_r_times;
    always @(posedge sys_clk) begin
        if (~sys_rst_n) begin
            cnt_a_r_times <= 'd0;
        end if (a_ref_state == A_REF_IDLE) begin
            cnt_a_r_times <= 'd0;
        end else if (a_ref_state == A_REF_A_R) begin
            cnt_a_r_times <= cnt_a_r_times + 1'b1;
        end
    end



    always @(posedge sys_clk) begin
        if (~sys_rst_n) begin
            a_ref_state <= A_REF_IDLE;
        end else begin
            case (a_ref_state)
                A_REF_IDLE:begin
                    if (a_ref_en & init_end) begin
                        a_ref_state <= A_REF_PRE;
                    end
                end
                A_REF_PRE:begin
                    a_ref_state <= A_REF_TRP;
                end
                A_REF_TRP:begin
                    if (cnt_clk == A_REF_TRP_CLK - 'd1) begin
                        a_ref_state <= A_REF_A_R;
                    end
                end
                A_REF_A_R:begin
                    a_ref_state <= A_REF_TRFC;
                end
                A_REF_TRFC:begin
                    if ((cnt_clk == A_REF_TRFC_CLK - 'd1)&&(cnt_a_r_times < A_REF_A_R_TIME)) begin
                        a_ref_state <= A_REF_A_R;
                    end else if ((cnt_clk == A_REF_TRFC_CLK - 'd1)&&(cnt_a_r_times == A_REF_A_R_TIME)) begin
                        a_ref_state <= A_REF_END;
                    end
                end
                A_REF_END:begin
                    a_ref_state <= A_REF_IDLE;
                end
                default: begin
                    a_ref_state <= a_ref_state;
                end
            endcase
        end
    end


    always @(posedge sys_clk) begin
        if (~sys_rst_n) begin
            a_ref_cmd  <= NOP;
            a_ref_ba   <= 2'b11;
            a_ref_addr <= 13'h1fff;
        end else begin
            case (a_ref_state)
                A_REF_IDLE:begin
                    a_ref_cmd  <= NOP;
                    a_ref_ba   <= 2'b11;
                    a_ref_addr <= 13'h1fff;
                end
                A_REF_PRE:begin //A10为1，所有bank进行预充电
                    a_ref_cmd  <= PRECHARGE;
                    a_ref_ba   <= 2'b11;
                    a_ref_addr <= 13'h1fff;
                end
                A_REF_TRP:begin
                    a_ref_cmd  <= NOP;
                    a_ref_ba   <= 2'b11;
                    a_ref_addr <= 13'h1fff;
                end
                A_REF_A_R:begin
                    a_ref_cmd  <= AUTO_REFRESH;
                    a_ref_ba   <= 2'b11;
                    a_ref_addr <= 13'h1fff;
                end
                A_REF_TRFC:begin
                    a_ref_cmd  <= NOP;
                    a_ref_ba   <= 2'b11;
                    a_ref_addr <= 13'h1fff;
                end
                A_REF_END:begin
                    a_ref_cmd  <= NOP;
                    a_ref_ba   <= 2'b11;
                    a_ref_addr <= 13'h1fff;
                end

                default: begin
                    a_ref_cmd  <= a_ref_cmd;
                    a_ref_ba   <= a_ref_ba;
                    a_ref_addr <= a_ref_addr;
                end
            endcase
        end
    end

    assign a_ref_end = (a_ref_state == A_REF_END)? 1'b1:1'b0 ;

endmodule

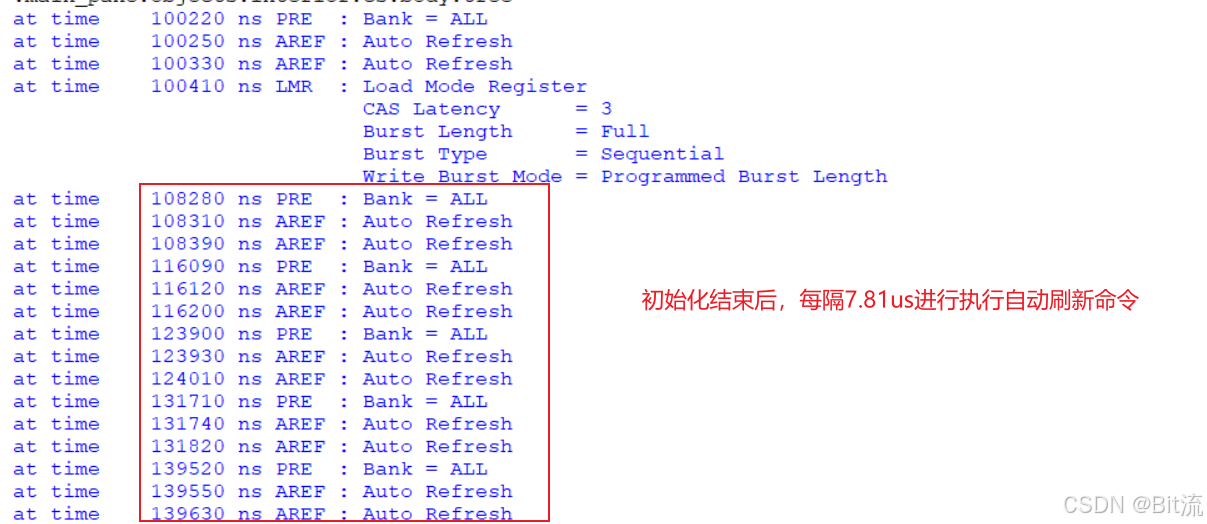

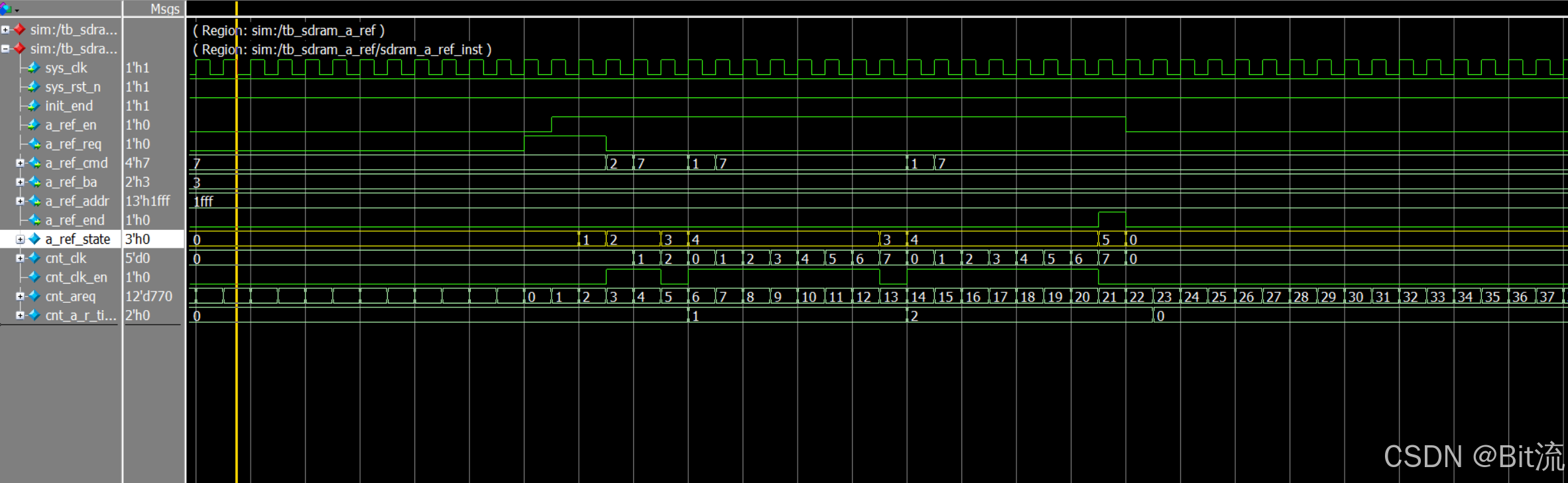

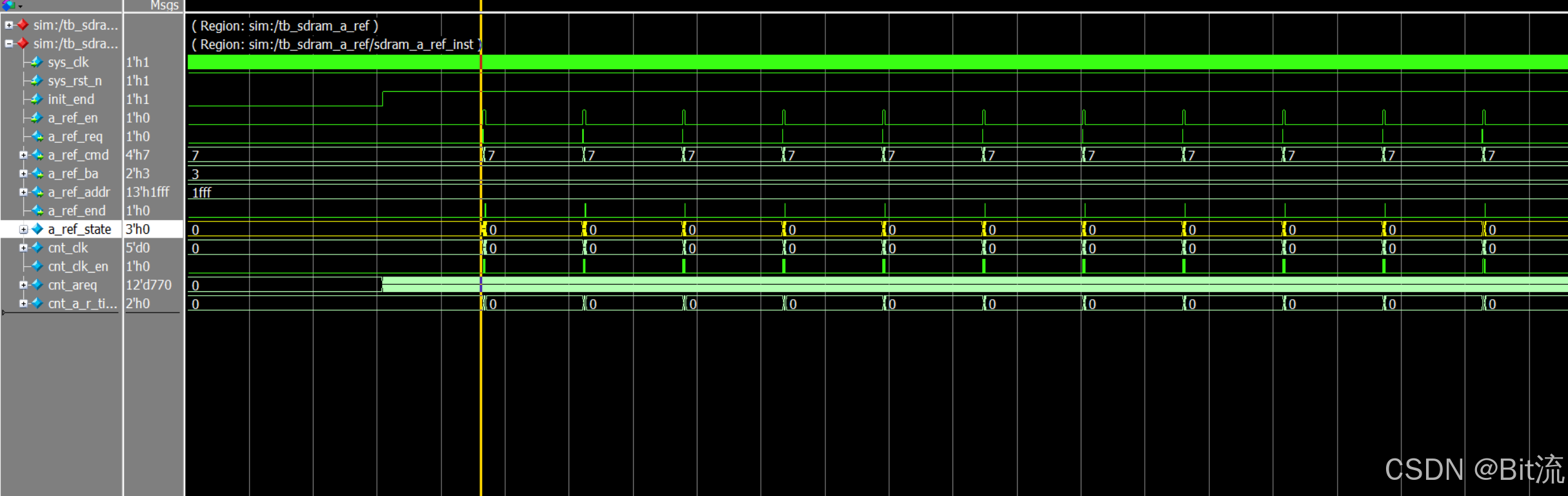

五、Modelsim仿真结果

在这里插入图片描述

总结

以上是关于SDRAM控制器自动刷新模块的内容，下一篇进行SDRAM数据写模块的介绍。
