集成电路模拟版图入门-版图基础学习笔记（一）

IC模拟版图设计-了解版图
版图的定义：版图是在掩膜制造产品上实现 电路功能且满足电路功耗、性能等，从版图上减少工艺制造对电路的偏差，提高芯片的精准性。

版图的意义
1）集成电路掩膜版图设计师实现集成电路制造所必不可少的设计环节，它不仅关系到集成电路的功能是否正确，而且也会极大程度地影响集成电路的性能、成本与功耗。
2）它需要设计者具有电路系统原理与工艺制造方面的基本知识，设计出一套符合设计规则的“正确”版图也许并不困难，但是设计出最大程度体现高性能、低功耗、低成本、能实际可靠工作的芯片版图缺不是一朝一夕能学会的本事。想要了解更多关于版图的知识，可以关注“IC修真院”官网
版图的工具：
Cadence
Virtuoso
Dracula
Assura
Diva
Mentor
calibre
Spring soft
laker

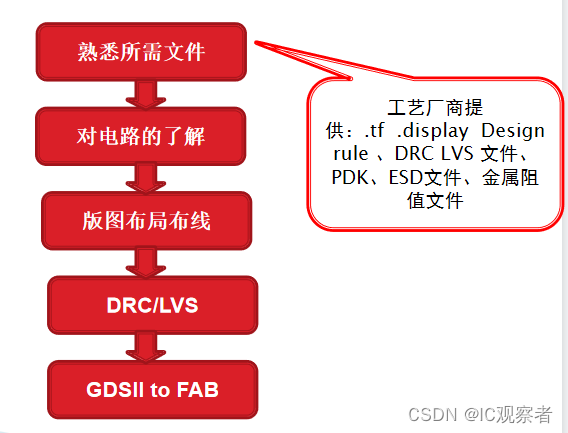

版图的设计流程

第二部分：版图设计基础

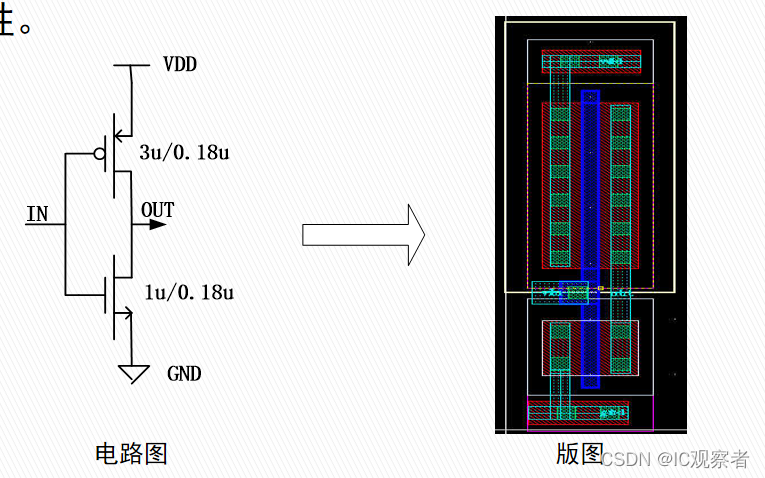

认识版图
版图组成两大部件<
