【单片机毕业设计】【mcuclub-hj -018】矿井环境监测

最近设计了一个项目基于单片机的矿井环境监测控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的矿井环境监测控制系统设计

项目编号：mcuclub-hj -018

单片机类型：STC89C52、STM32F103C8T6

具体功能：

下位机：
1、通过DHT11监测井下温湿度值
2、通过MQ-5监测井下可燃气体值
3、通过MQ-7监测井下CO值
4、通过MQ135监测井下有害混合气体值
5、通过zigbee将数据传输到上位机

上位机：
1、通过zigbee接收下位机数据，并通过显示屏显示数据
2、通过按键设置各测量阈值，当测量值不在设置的阈值内，进行声光报警

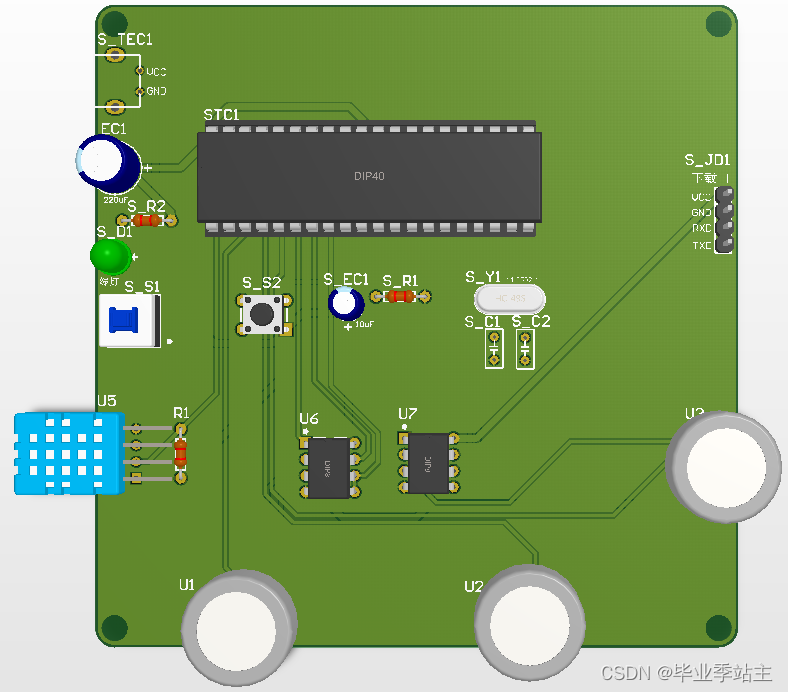

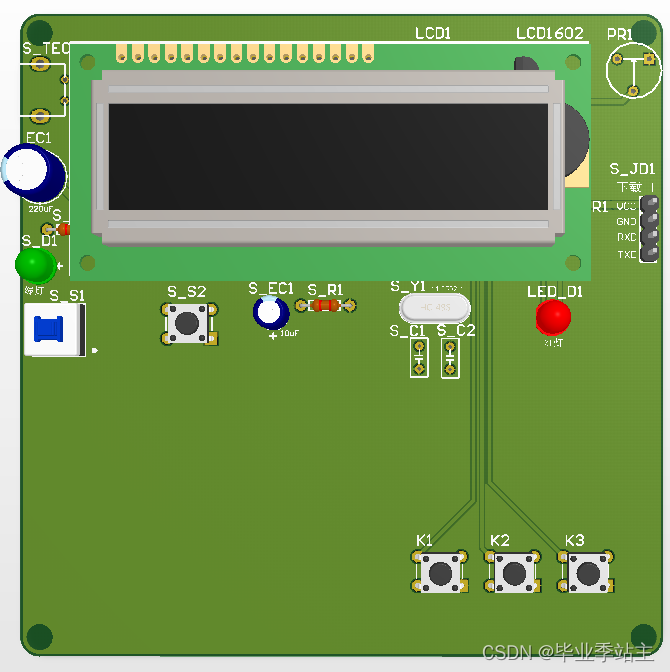

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

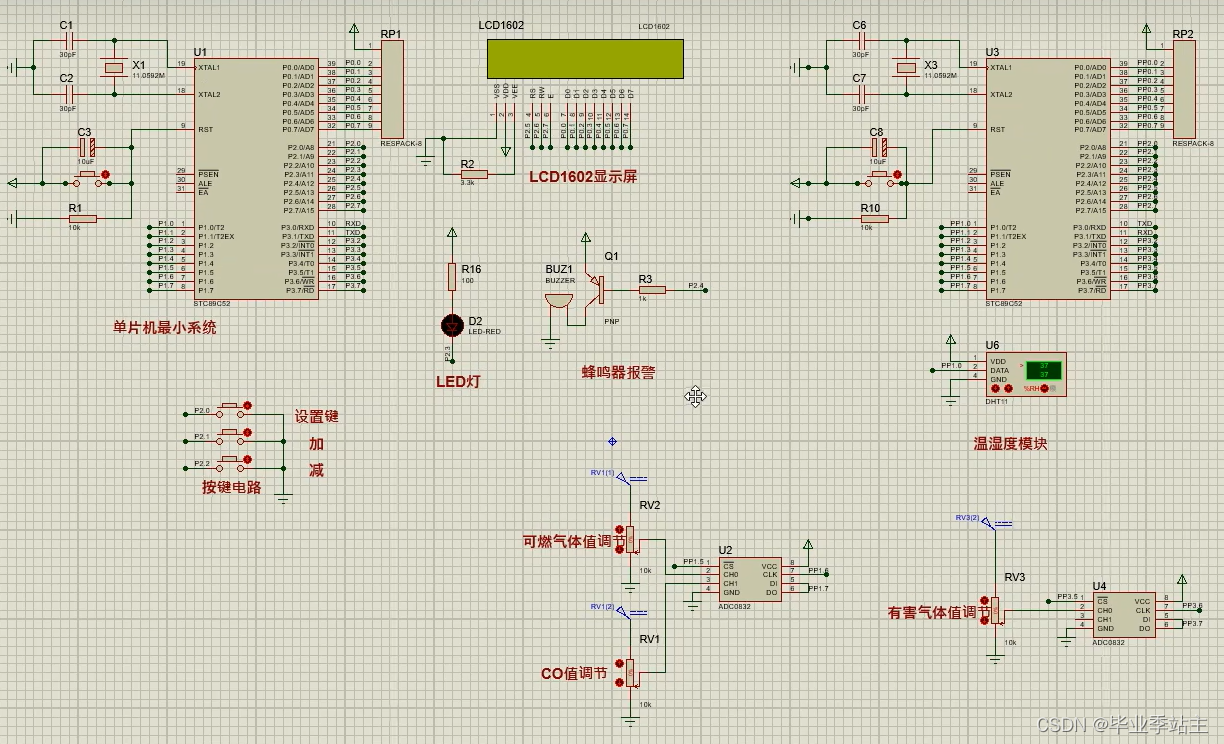

三、51仿真图
仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

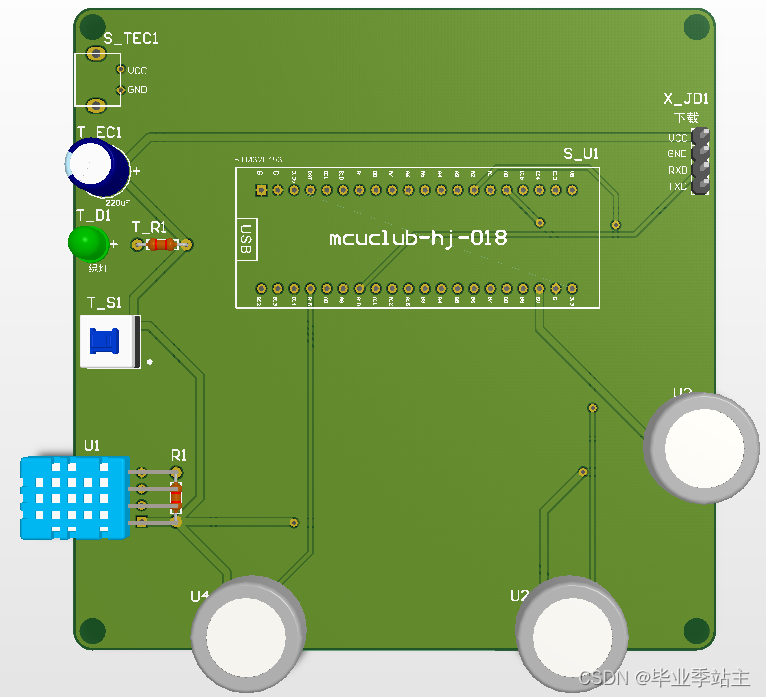

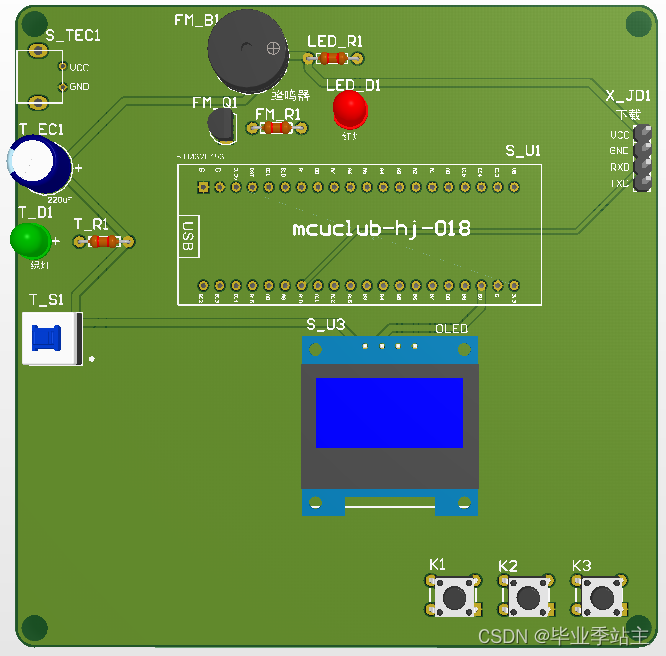

四、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

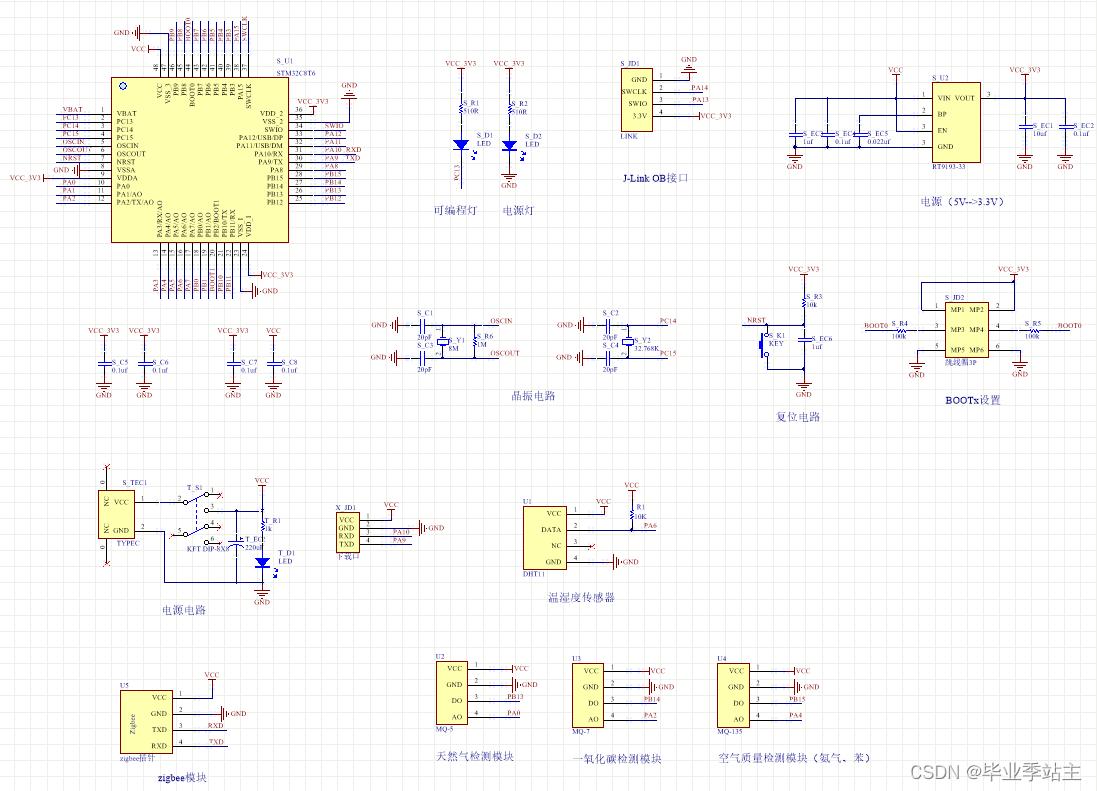

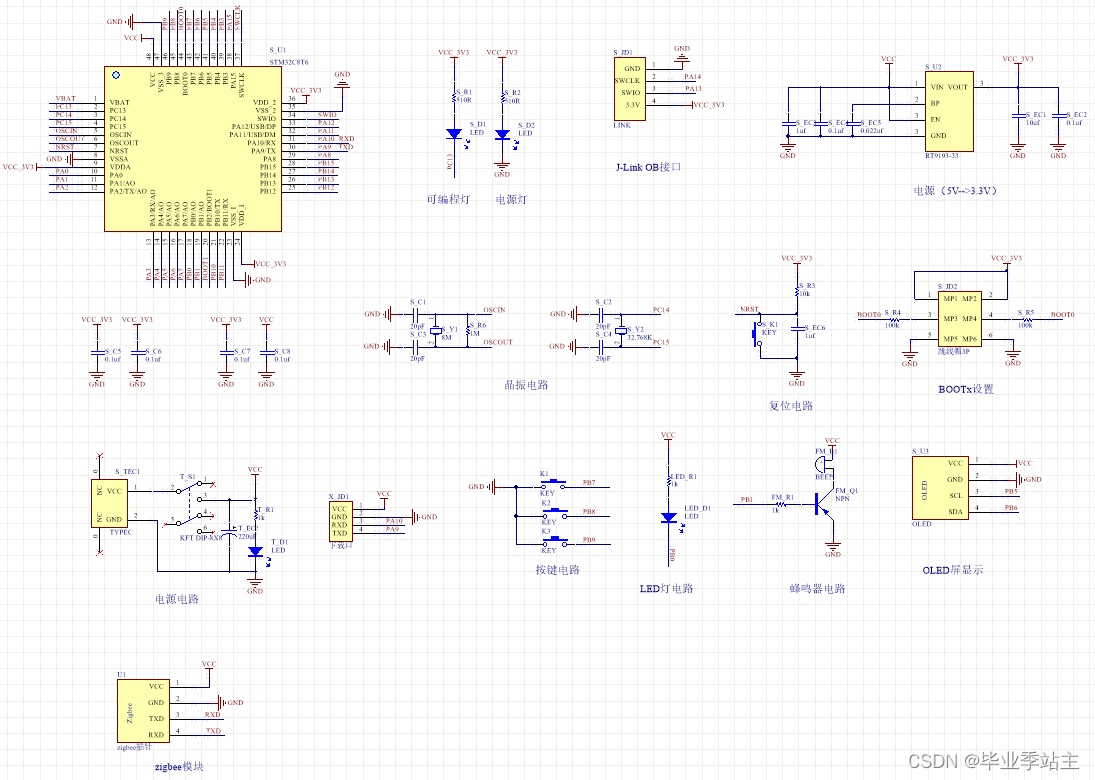

 五、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

 六、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，
隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
