【单片机毕业设计】【mcuclub-hj-017】鸡舍环境检测 | 鸭舍环境检测 | 畜牧业环境检测

最近设计了一个项目基于单片机的鸡舍环境检测 | 鸭舍环境检测 | 畜牧业环境检测控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的鸡舍环境检测控制系统设计

             基于单片机的 鸭舍环境检测控制系统设计

             基于单片机的畜牧业环境检测控制系统设计

项目编号：mcuclub-hj-017

单片机类型：STC89C52、STM32F103C8T6

具体功能：

1、通过DHT11检测温湿度，温度过高或湿度过高时，进行通风
2、通过MQ-135配合ADC0832检测鸡舍内有害气体，当气体浓度大于设置最大值，进行通风
3、通过DS1302同步时间，可以设定开灯的时间区
4、通过光敏电阻配合ADC0832检测光照值，当光照值低于设置最小值且在开灯的时间区内，进行补光
5、通过按键可修正时间、设置温湿度上限值、光照最低值、气体最大值、开灯的时间区，还可以手动控制通风和开灯及切换模式
6、通过显示屏显示测量数据
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制通风和开灯及切换模式

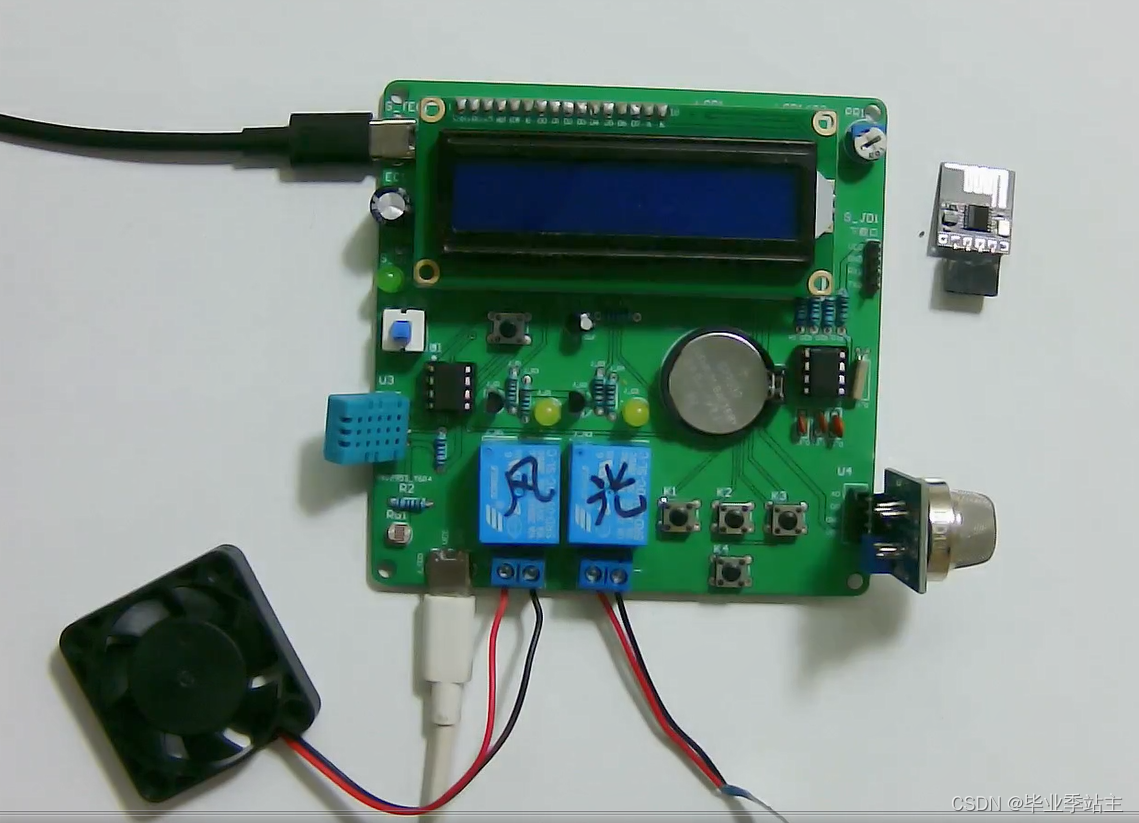

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

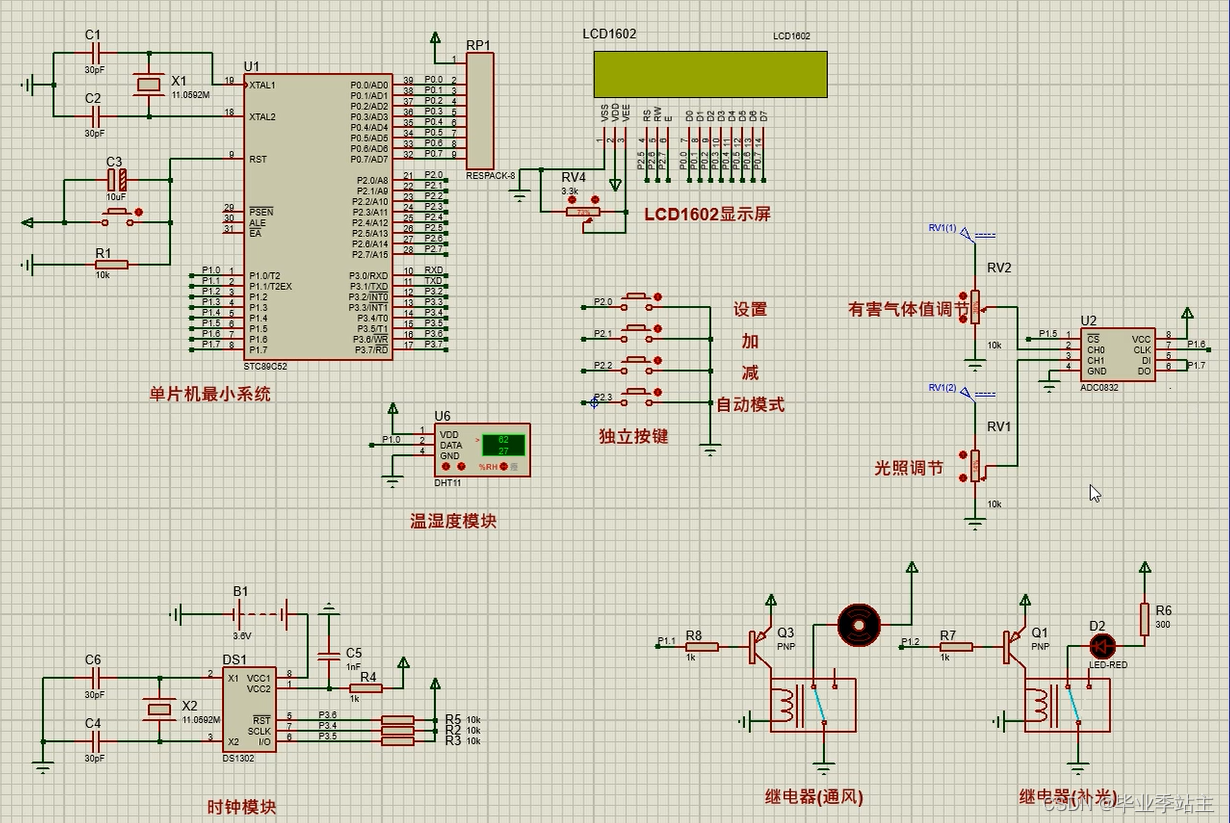

三、51仿真图
仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

四、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C
