OSPF配置之路由器配置多区域OSPF功能

本文介绍了使用OSPF在IPv4网络中配置多区域以实现PC间的通信,包括加载拓扑、配置路由器接口、区域划分和结果验证,展示了OSPF如何通过减少通信量优化大型网络的路由管理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

实验原理

实验步骤

步骤1:加载拓扑

步骤2:为PC配置IPv4地址、子网掩码和默认网关

步骤3:配置路由器端口IP地址

步骤4:配置路由器多区域 OSPF 基本功能

步骤5:检查配置结果

实验结果分析:


实验原理

1.OSPF(Open Shortest Path First,开放最短路径优先)是互联网的标准协议,是为

克服RIP的缺点而开发的。目前针对IPv4协议使用的是OSPFv2。

2.OSPF最主要的特征就是使用分布式的链路状态协议(Link State Protocol)。

实验步骤

步骤1:加载拓扑

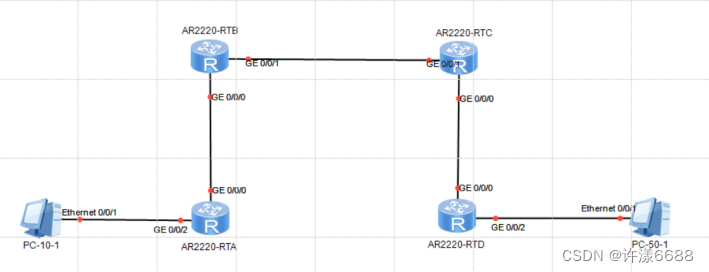

启动 eNSP,在工具栏中单击“打开文件”图标,加载指定目录中的拓扑文件lab-4.5.1-RT.OSPFv2.SArea.topo。

步骤2:为PC配置IPv4地址、子网掩码和默认网关

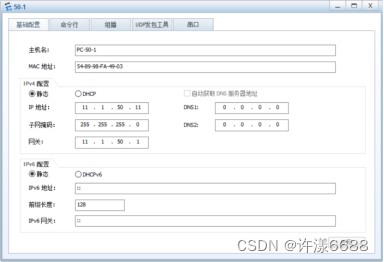

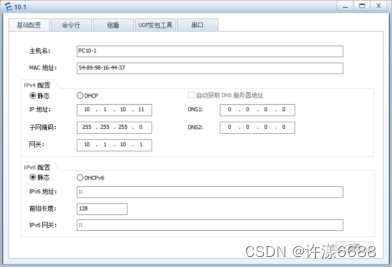

① 分别双击各个PC,在各自弹出的配置窗口中选中“基础配置”标签,为其配置IPv

4地址、子网掩码和默认网关。

 在工具栏中单击“另存为”图标,将该拓扑另存为lab-4.5.2-RT.OSPFv2.MArea.topo。

步骤3:配置路由器端口IP地址

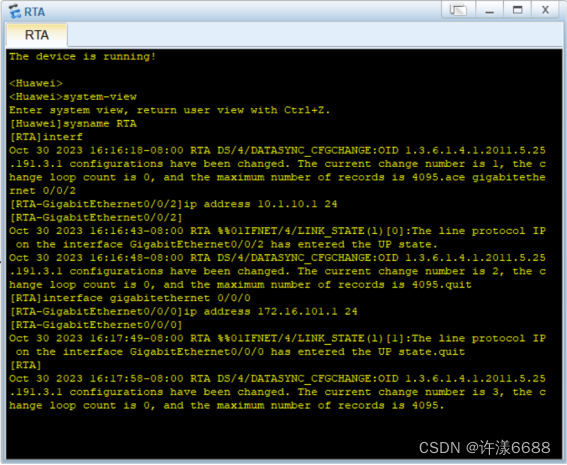

  • 配置路由器RTA

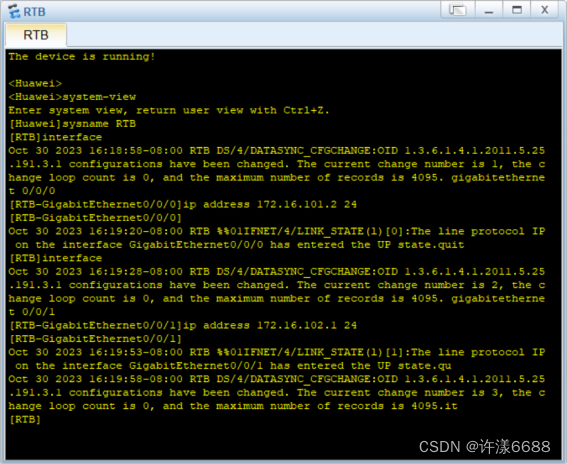

  • 配置路由器RTB。

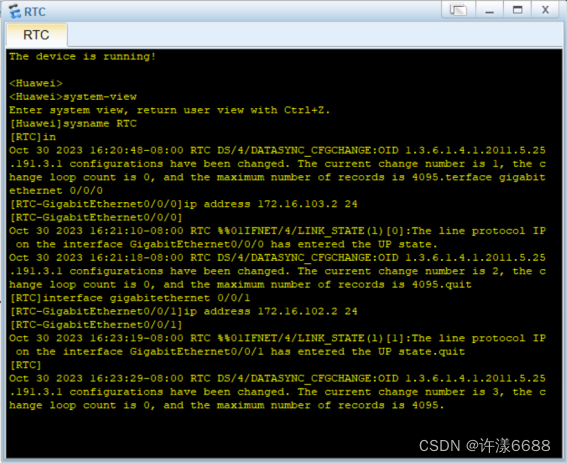

  • 配置路由器RTC。

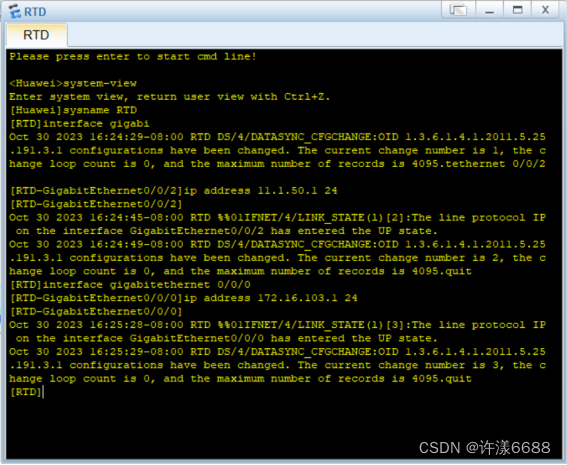

  • 配置路由器RTD。

步骤4:配置路由器多区域 OSPF 基本功能

配置路由器RTA。

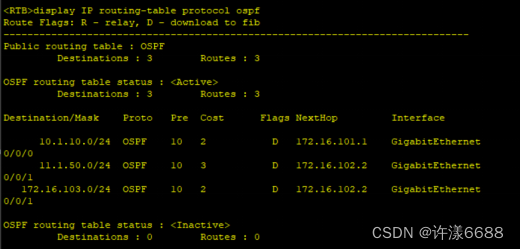

② 配置路由器RTB。

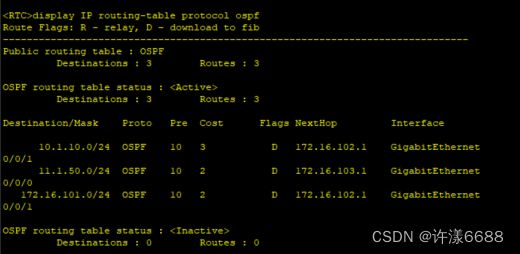

③ 配置路由器RTC。

④ 配置路由器RTD。

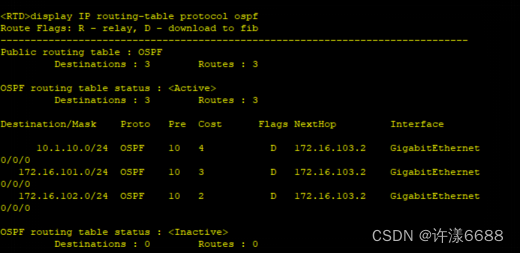

步骤5:检查配置结果

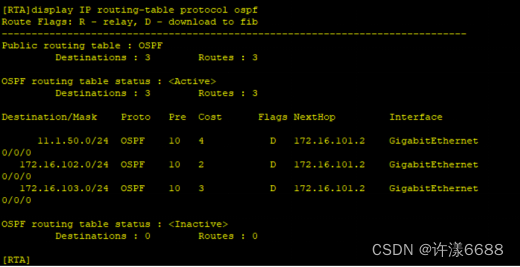

查看路由器RTA的OSPF配置。

1.OSPF的概要信息

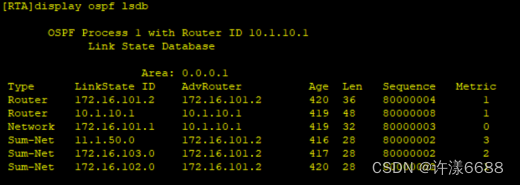

2.OSPF的链路状态库信息

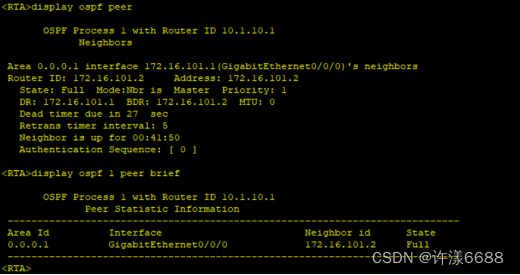

3.OSPF 中各区域邻居信息

步骤6:测试验证

双击各PC,在其各自弹出的配置窗口中选中“命令行”标签。

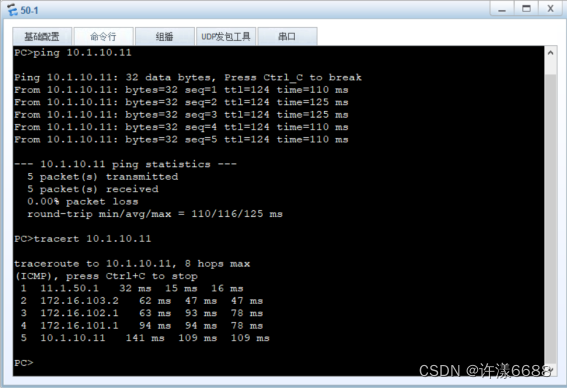

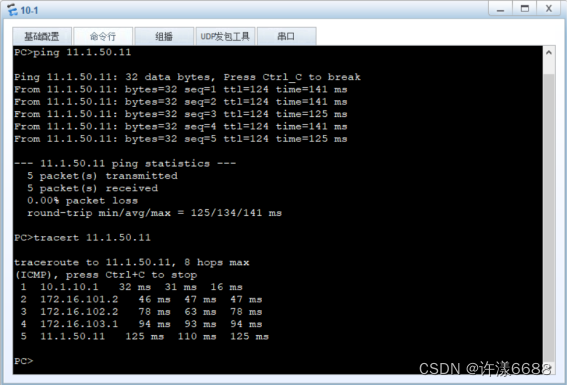

在PC-10-1命令窗口中测试是否能与PC-50-1通信:

在PC-50-1命令窗口中测试是否能与PC-10-1通信:

实验结果分析:

本实验是在路由器上配置区域OSPF,实现两台主机之间的通信,为了使 OSPF 能够用于规模很大的网络,OSPF 将一个自治系统再划分为若干个更小的范围,叫作区域(Area)。区域内的详细拓扑信息不向其他区域发送,区域间传递的是聚合的路由信息,减少了整个网络上的通信量。OSPF使用层次结构的区域划分,本实验划分了一个主干区域area0和两个下层区域area1、area2,下层区域通过主干区域实现区域之间的通信。实验结果表明两台主机可以正常通信。
