OSPF配置之路由器配置单区域OSPF基本功能

目录

实验原理

实验步骤

步骤1：创建拓扑

步骤2：为PC配置IPv4地址、子网掩码和默认网关

步骤3：启动设备

步骤4：配置路由器端口IP地址

步骤5：配置路由器单区域OSPF基本功能

步骤6：检查配置结果

步骤7：测试验证

实验结果分析：

---

实验原理

1.OSPF（Open Shortest Path First，开放最短路径优先）是互联网的标准协议，是为

克服RIP的缺点而开发的。目前针对IPv4协议使用的是OSPFv2。

2.OSPF最主要的特征就是使用分布式的链路状态协议（Link State Protocol）。

实验步骤

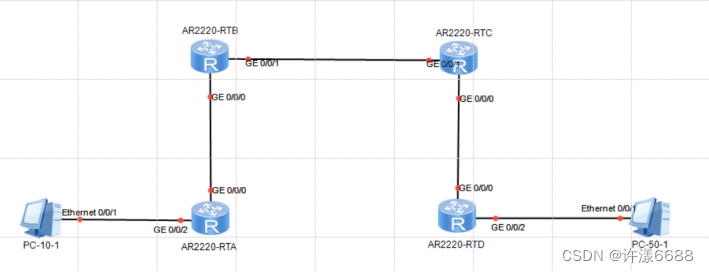

步骤1：创建拓扑

① 启动eNSP，单击工具栏中的“新建拓扑”图标 。

② 向空白工作区中添加4台AR2220路由器和2台PC。

③ 按指定端口将路由器和PC互连并为路由器和PC命名。

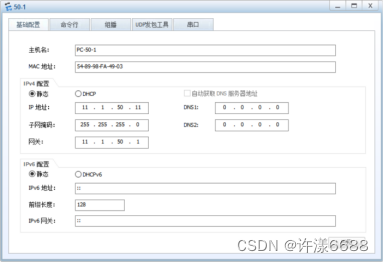

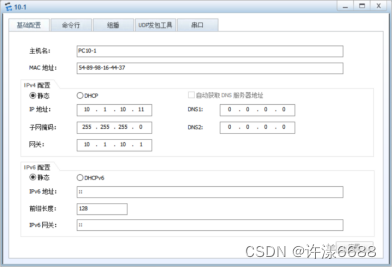

步骤2：为PC配置IPv4地址、子网掩码和默认网关

① 分别双击各个PC，在各自弹出的配置窗口中选中“基础配置”标签，为其配置IPv

4地址、子网掩码和默认网关。

② 配置完毕，单击工具栏中的“保存”图标 ，保存拓扑到指定目录，将文件命名

为lab-4.5.1-RT.OSPFv2.SArea.topo。

步骤3：启动设备

单击工具栏中的“开启设备”图标 ，启动全部设备。

步骤4：配置路由器端口IP地址

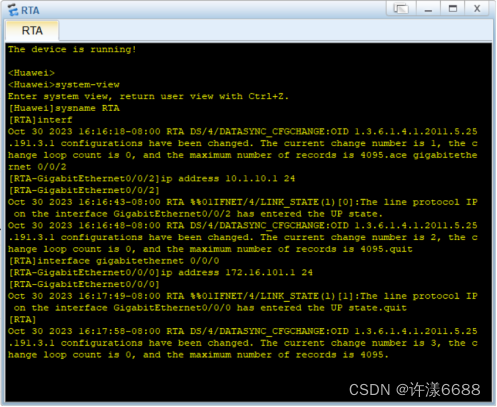

• 配置路由器RTA。

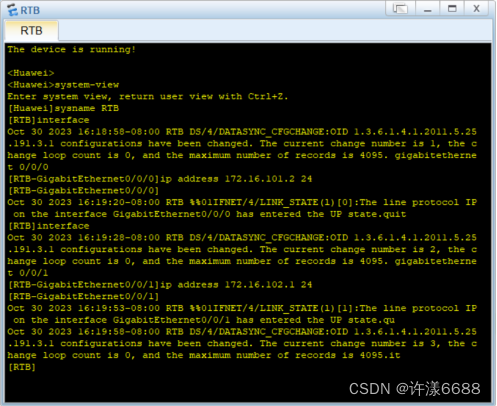

• 配置路由器RTB。

• 配置路由器RTC。

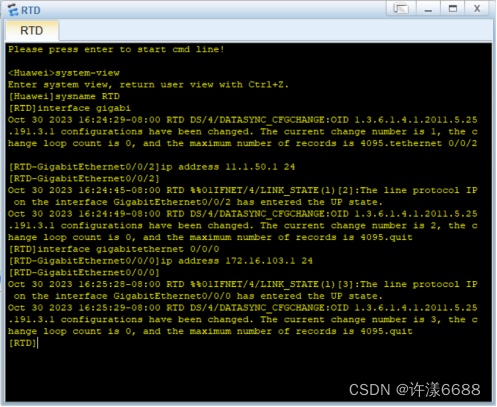

• 配置路由器RTD。

步骤5：配置路由器单区域OSPF基本功能

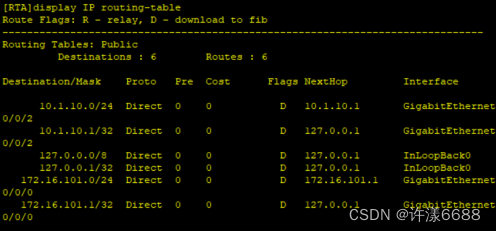

• 配置路由器RTA。

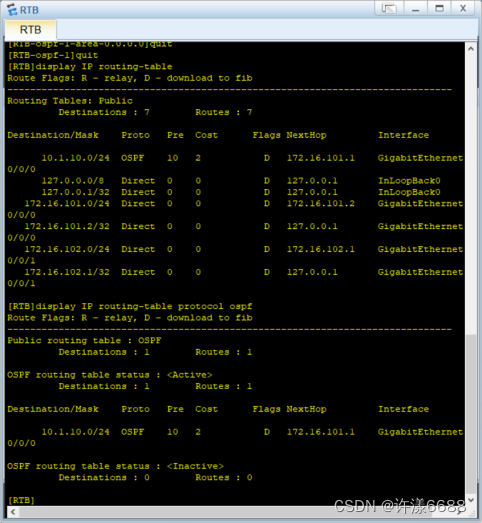

• 配置路由器RTB。

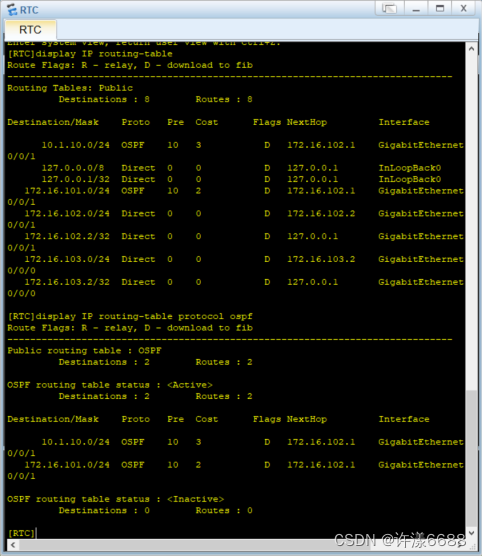

• 配置路由器RTC。

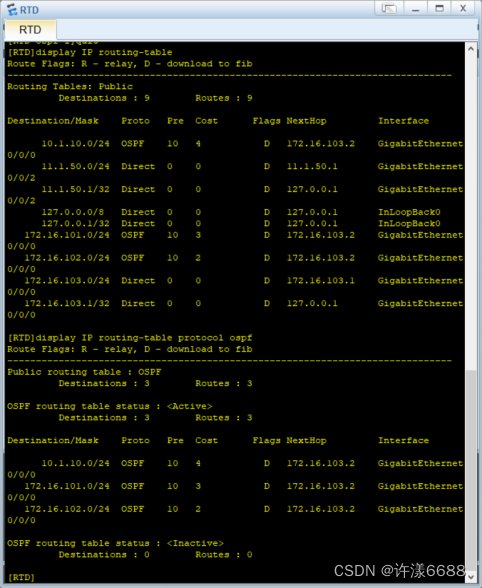

• 配置路由器RTD。

步骤6：检查配置结果

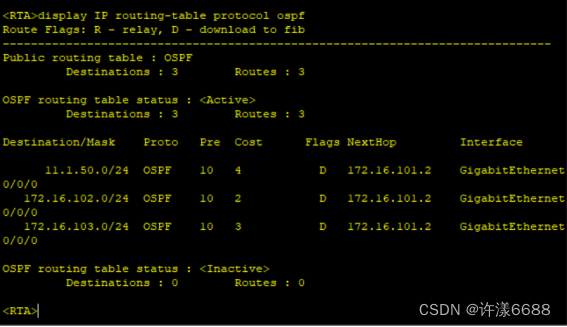

查看路由器RTA的OSPF配置结果。

步骤7：测试验证

双击各PC，在其各自弹出的配置窗口中选中“命令行”标签。

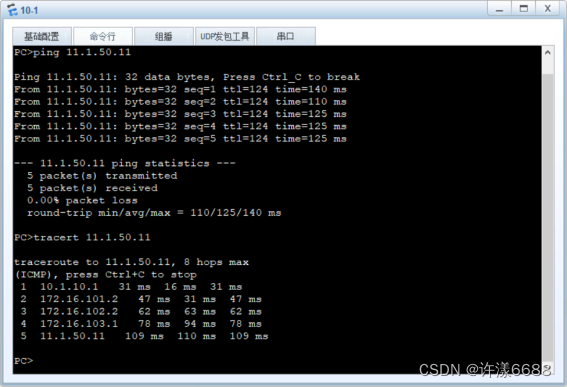

在PC-10-1命令窗口中测试是否能与PC-50-1通信：

PC-10-1能与PC-50-1通信

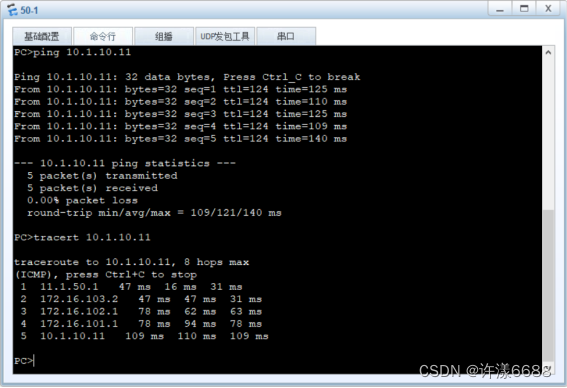

在PC-50-1命令窗口中测试是否能与PC-10-1通信：

PC-50-1能与PC-10-1通信

实验结果分析：

由于一个路由器的链路状态只涉及到与相邻路由器的连通状态，而与整个互联网的规模并无直接关系，因此当互联网规模很大时，OSPF 协议要比距离向量协议RIP好得多。本实验在路由器上配置单区域OSPF，实现两台主机之间的通信，实验结果表明两台主机可以正常通信。
