遇到过的一些坑BUG

作者有话说

这些年遇到些奇奇怪怪的问题（坑）；由于没有记录或者记录后有一些原因又给丢了；
有些网上能找到答案的还好，很快就解决了；
有些网上找不到的，到处查找原因，耗时又耗力，还不见效果；
总有一些感觉，我是不是有衰神附体，撒么子坑我都会掉进去，就感觉全世界就只我遇到了一样，难啊！！！
今天突然工作空闲下来，就把想起的一些记录下，说不定也方便和我一样的人（如果跟我有同感的举个爪，好让我不感到卑微啊(●’◡’●)）

1、串口问题

1.1、串口接收数据问题(程序导致)

在一个NB串口与MCU串口通信的项目里遇到一个奇怪的问题，MCU串口初始化看了下啥的没问题，程序也能正常的发送数据，但就是接收不到数据，与demo程序比对没问题；更奇怪的是如果这是再将MCU的UART_RX与串口工具的RX相接（也接了GND）时串口接收就正常了，测试了下百分百是这现象。
程序如下：

导致原因：
硬件串口电平不匹配问题（想要明白这个可以去了解下，串口传输数据0，1逻辑）
解决方法：
将串口接收脚上拉使能即可。

GPIO_InitStruct.Pull = ENABLE;

**注意：**程序里的配置一定要和串口调试助手里的一置，否者会乱码

有看到网上红框内程序和助手不一致导致问题的，这里随口提下

1.2、串口接收数据问题(外部接线导致)

先说下事情经过：
要求用MCU串口通过红外用约定好的红外串口协议进行数据传输，因为红外传输在调试时不方便（发送方和接收方要隔得近些才能更好的保证传输正确率）我就在红外TX、RX的板子探点处引线接到串口工具上，然后编写完成程序后发现MCU可以红外发送，但红外接收不到数据（真是的，更上面串口问题是一般人不会遇到这种低级问题），接线如下：

导致原因：
串口工具的TX接到了MCU的RX，影响了接收脚的电平，导致接收数据失败（推测可能是串口工具的TX未传输数据时有强输出高电平）
解决方法：
将串口工具断开即可。

1.3、串口在MCU休眠后还会打印\0\0\0问题

导致原因：
休眠前没有将串口不使能，或去初始化，程序休眠后有定时器短暂唤醒，串口脚电平不确定导致的
解决方法：
修面前不使能串口，TXRX引脚配置推挽置低。

2、低功耗问题

2.1、低功耗时引脚该怎么配置才是最低功耗的呢

对于刚接触这一行的我就这还用想吗，不直接输出低电平不久行莫。
现实啪啪打脸，真疼！
以我目前掌握的可以大致分为以下三类情况：

2.1.1、MCU一直都没有用到的引脚，且没接入外设（最简单）

正解：对于这种MCU引脚的情况，还是要配置的，一般都是配置成高阻态模式；但高阻态又分为开漏置高，模拟输入，输入不使能这几种方式；对于这种悬空的引脚配置推挽置低是最合理的，因为有些产品使用环境恶劣，潮湿，如果应交有电平就会导致漏电

2.1.2、MCU休眠后没有用到的引脚，而且接入外设（较复杂）

正解：这个需要根据原理图来配置引脚输出电平状态
比如：有些因连接的是moss管充当的是控制一个模块功能是否上电工作的开关，假如是输出高时是关闭模块，输出低时是使用模块功能，那么你此时休眠后是肯定不能让该脚输出低电平的，这样会增加功耗。反正他的原理就是不管你输出高还是输出低，那个可以关闭这个模块你就配置成那个。

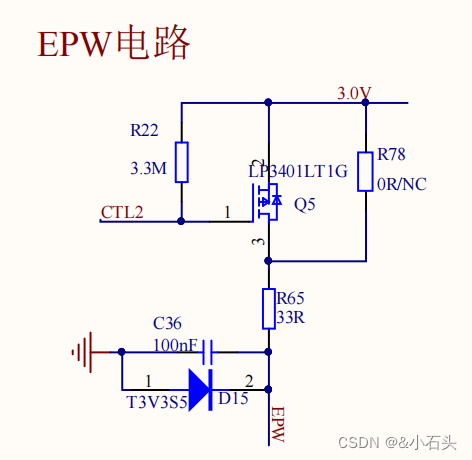

例如：下图EPW电路有焊接但并未使用，这里CTL2就需要配置为推挽置高

2.1.3、MCU休眠后通信引脚（UART、IIC、SPI）（较复杂）

对于休眠状态，如果是使用LPUART等自带低功耗模式的就不需要考虑，其他的就需要根据产品功能考虑了（一般都是使用时开启，不使用关闭），如果需要关闭的配置成推挽置低，重置uart即可，因为对于uart，iic，spi等如果有点压很可能会回流电导致功耗。

2.2、以前遇到过的功耗问题

2.2.1、设备休眠后功耗较高，但放着不动，功耗会慢慢的降下去

用设备查看后发现休眠“低”功耗较高而且唤醒曲线不正常，表现为不平稳波动，
原因：是设备中的电容在充电放电导致，最根本原因还是芯片引脚没有正确配置

3、NB模组问题

AT+CGATT?网络一直附着失败

可能以下几个原因：

1、 天线没接，增益不够。

2、sim流量卡没有流量了。

3、模块供电不足。

4、卡问题（建议换张测试过ok卡验证）；
卡问题有很多情况：卡类型选错（模组支持卡，要与选着卡相匹配）
我就遇到过4G模组用电信卡出问题，解释原因相比移动、联通，电信信号差

出现问题分别对照确认一般来说即可解决。

内容修正上传时间20231024

---
