一、开机搜网流程
- 1.NB-IOT技术存在缺点：
- 2.影响注网速度的因素
二、加速搜网方案
- 1.搜网相关AT命令
- 2.无网状态搜网

一、开机搜网流程

1.NB-IOT技术存在缺点：

数据传输少：基于低功耗，导致 NB-IoT 只能传输少了数据;
通信成本高：除了 NB-IoT 通信模块的价格之外，运营商还将收取运营费用;
技术并不成熟：虽然 NB-IoT 技术被大范围应用，但在实际应用过程中，经常出现各类故障，导致通信中断;
对接平台问题：电信的 IoT 平台走的是 CoPA 协议，CoPA 协议对接方面复杂，为兼容传统 tcp、udp 通讯等，经常导致施工时间过长。

经常遇到的问题模块使用环境信号偏低，会导致网络注册不上。

RSRP	SNR	csq参数区间	评判
>-105dBm	>7dB	20~31	好
-115dBm~-105dBm	-3dB~7dB	10~20	中
<-115dBm	<-3dB	0~10	差

后续测试可以以这个为标准进行对比判断

2.影响注网速度的因素

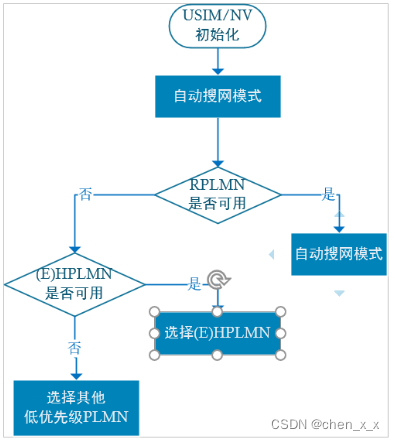

（1）PLMN选择：PLMN的选择不仅与模组设置有关，也与USIM卡配置相关，并且通常USIM卡配置的优先级更高。
模组在完成第一遍小区搜索后就已经获取了当前的所有小区。因此，如果没有合适的PLMN，不需要重新进行小区搜索，只需要按照PLMN优先级排序选择一个可用的最高优先级的小区即可。如果RPLMN、(E)HPLMN都不存在合适的小区，即终端选择的是一个低优先级PLMN，则模组会在驻留的同时开启HPPLMN定时器。
RPLMN：已登记PLMN。是终端在上次关机或脱网前登记上的PLMN。
EPLMN：等效PLMN。为与终端当前所选择的PLMN处于同等地位的PLMN，其优先级相同。
EHPLMN：等效本地PLMN。为与终端当前所选择的PLMN处于同等地位的本地PLMN。
在这里插入图片描述

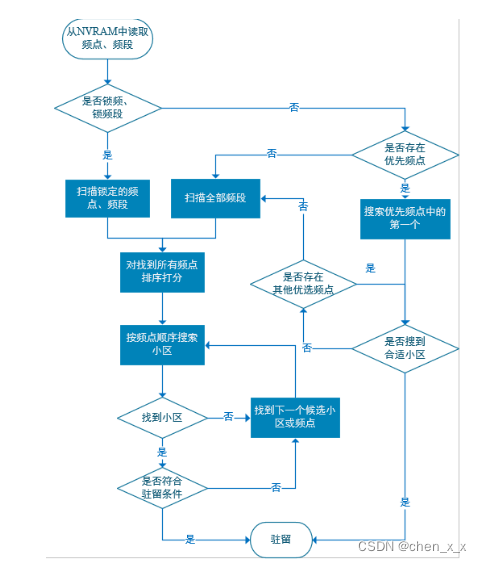

（2）频点选择：当PLMN选择完成后，模组开始进行频点扫描，以期扫描到一个在选定PLMN中的小区。当模组开机后，终端会根据插入的USIM卡及NVRAM中记录的数据进行选择以加速入网速度。
优先频点包括：AT+ECFREQ命令设置的频点和模组之前已保存的记忆频点。对于NB81(-S)&MB26(-S)模组，AT命令设置的频点和记忆频点共享一个列表，因此，后续设置或保存的记忆频点将排序在列表的前面。
模组对该列表的第一优先频点采用特殊的处理原则：搜索到合适的小区将会驻留。
如果模组对所有给予打分的频点进行搜索后，仍没有找到合适的小区，模组将进入深搜阶段，该阶段模组优先搜索第一优先频点所在的频段，而后按照设定的顺序搜索。当搜索到合适的小区时，模组选择该小区驻留，并发起注册，如果搜索不到合适的小区，将发起下一优先级PLMN的搜索。
在这里插入图片描述
在指定频点搜网情况下，模组直接搜索该指定频点，此时注网速度最快。
如果模组之前有注册网络，模组会自动保留之前驻留小区的频点信息。此时模组会综合频点和Band统一扫频并打分，并给予指定频点额外加分(即更高的优先级)，若在当前工作环境下该频点信息有效，搜网较快。
若NVM中未保留频点或保留的频点不可用，实际搜网时间受现网环境影响，需要耗费更长的搜网时间。

二、加速搜网方案

1.搜网相关AT命令

根据以上流程可见，为了加快网络搜索和注网的速度，可通过使用相关AT命令进行频点锁定、设置频段等操作。与搜网模组相关AT命令如下表所示

AT+ECBAND         //设置查询工作频段
AT+ECFREQ         //设置优先频点/锁频或锁小区
AT+COPS           //选择PLMN
AT+ECBCINFO       //返回服务小区和邻区信息
AT+ECCFG="PlmnSearchPowerLevel",<n>  //OOS定时器配置

2.无网状态搜网

因为NB网络的缺点，平时在搜网方面无SIM卡无信号流程客户咨询的也很多，特别是一些电池客户无网状态的搜网过程耗电大，以下设置可以修改相关流程：

在无网络情况下，终端尽力搜网直到判断为无网络，从而进入Out Of Serivce(OOS)状态。模组全频段搜网时间是480s，即无网情况下终端搜网480s后就会判断为无网络。全频段搜网失败之后会启动OOS搜网定时器，定时器超时后会再次搜网。定时器规则可以由AT+ECCFG=“PlmnSearchPowerLevel”,来设置，参数的取值范围是0，1，2，3，默认为3。

当取值0时，第一次PLMN搜网时间间隔30秒，第二次1分钟，之后间隔2分钟执行一次；
当取值1时，第一次PLMN搜网时间间隔5分钟，第二次10分钟，之后间隔15分钟执行一次；
当取值2时，第一次PLMN搜网时间间隔10分钟，第二次30分钟，之后间隔1小时执行一次；
当取值3时，第一次PLMN搜网时间间隔30秒(开机只执行两次 PLMN 搜索，中间间隔 30s)，之后便停止搜网。如果要重新搜网，可通过AT+ECPLMNS再次触发一次新的搜网流程。
当取值4时，开机只执行一次 PLMN 搜。如果要重新搜网，可通过AT+ECPLMNS再次触发一次新的搜网流程。
