一、引言

近期在做自己的小demo的UI面板，为了便捷自己的开发，于是乎突发奇想捣鼓了一个UI小框架，其实也并不是个完整的框架，只能说是一个比较方便的UI管理器。在游戏开发中，UI框架是一个至关重要的组成部分。它不仅能够提供良好的用户交互体验，还能有效地管理和控制游戏中的界面显示与隐藏。今天我将介绍如何使用Unity实现一个简单而强大的UI框架。

二、结构

1.PanelBase面板基类

首先，我们定义一个PanelBase类作为所有UI面板的基类。该基类包含了一些基本的生命周期方法和显示/隐藏的动画效果。以下是代码示例：

using System;
using System.Collections;
using System.Collections.Generic;
using Unity.VisualScripting;
using UnityEngine;

namespace Mr.Le.Utility.UI
{
    [RequireComponent(typeof(CanvasGroup))]
    public abstract class PanelBase : MonoBehaviour
    {
        #region 字段

        [SerializeField, Header("淡入淡出的速度")] protected float alphaSpeed = 2f;

        private CanvasGroup _canvasGroup;
        private bool _isShow; //是否显示
        private Action _action;

        private Ani ani;

        //给面板的组件做缓存
        private Dictionary<string, Component> cacheCompents = new Dictionary<string, Component>();

        #endregion

        #region 生命周期

        protected virtual void Awake()
        {
            _canvasGroup = GetComponent<CanvasGroup>();
        }

        private void Start()
        {
            Init();
        }

        protected virtual void Update()
        {
            ShowOrHideAni();
        }

        protected virtual void OnDisable()
        {
            cacheCompents.Clear();
        }

        #endregion

        #region 方法

        /// <summary>
        /// 初始化面板
        /// </summary>
        protected abstract void Init();

        /// <summary>
        /// 显示
        /// </summary>
        /// <param name="ani"></param>
        public void ShowMe(Ani ani = Ani.None)
        {
            _canvasGroup.alpha = 0f;
            _isShow = true;
            this.ani = ani;
        }

        /// <summary>
        /// 隐藏
        /// </summary>
        /// <param name="task"></param>
        public void HideMe(Action task)
        {
            _canvasGroup.alpha = 1f;
            _isShow = false;
            if (task != null)
                _action = task;
        }

        private void ShowOrHideAni()
        {
            if (_isShow && _canvasGroup.alpha < 1f)
            {
                switch (ani)
                {
                    case Ani.None:
                        _canvasGroup.alpha = 1f;
                        break;
                    case Ani.Fade:
                        _canvasGroup.alpha = Mathf.Clamp(_canvasGroup.alpha + (Time.deltaTime * alphaSpeed), 0f, 1f);
                        break;
                }
            }
            else if (!_isShow && _canvasGroup.alpha > 0f)
            {
                _canvasGroup.alpha = Mathf.Clamp(_canvasGroup.alpha - (Time.deltaTime * alphaSpeed), 0f, 1f);
                if (_canvasGroup.alpha <= 0f)
                    _action?.Invoke();
            }
        }

        /// <summary>
        /// 获取当前面板下的指定组件
        /// </summary>
        /// <typeparam name="T"></typeparam>
        /// <param name="childObjectName"></param>
        /// <param name="parent"></param>
        /// <returns></returns>
        protected T GetController<T>(string childObjectName, Transform parent = null) where T : Component
        {
            parent = parent ?? this.transform;
            if (cacheCompents.ContainsKey(childObjectName))
                return cacheCompents[childObjectName] as T;

            Transform childTransform = parent.Find(childObjectName);

            if (childTransform != null)
            {
                T component = childTransform.GetComponent<T>();
                if (component != null)
                {
                    if (!cacheCompents.ContainsKey(childObjectName))
                    {
                        cacheCompents.Add(childObjectName, component);
                    }
                    return component;
                }
            }

            //第一层没有找到指定的子对象 继续递归扫描
            int childCount = parent.childCount;
            for (int i = 0; i < childCount; i++)
            {
                //检测当前父对象是不是有子对象，没有直接跳出
                if (parent.GetChild(i) == null) continue;

                T component = GetController<T>(childObjectName, parent.GetChild(i));
                if (component != null)
                {
                    if (!cacheCompents.ContainsKey(childObjectName))
                    {
                        cacheCompents.Add(childObjectName, component);
                    }
                    return component;
                }
            }

            //到这里没找到那就是没有
            return null;
        }

        #endregion
    }

    /// <summary>
    /// 面板显示隐藏动画效果枚举
    /// </summary>
    public enum Ani
    {
        None,//无效果
        Fade //淡入淡出
        //更多UI效果动画......
    }

    /// <summary>
    /// 面板显示层级枚举
    /// </summary>
    public enum PanelShowLayer
    {
        Rearmost, //最后方
        Rear, //后方
        Middle, //中间
        Front, //前方
        Forefront //最前方
    }
}
2.UIManager面板管理类

接下来，我们定义一个UIManager类作为UI的管理器，负责管理面板的显示与隐藏。该管理器采用了单例模式，确保在整个游戏中只有一个实例。以下是代码示例：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Mr.Le.Utility.UI;
using Mr.Le.Utility.Singleton;
using UnityEngine.UI;
using UnityEngine.EventSystems;
using System;

namespace Mr.Le.Utility.Manager
{
    public class UIManager : MonoSingleton<UIManager>
    {
        #region 字段

        //显示的层
        private Transform rearmost;
        private Transform rear;
        private Transform middle;
        private Transform front;
        private Transform forefront;

        //层名称
        private const string rearmostName = "Rearmost";
        private const string rearName = "Rear";
        private const string middleName = "Middle";
        private const string frontName = "Front";
        private const string forefrontName = "Forefront";

        //面板预制体的路径 (Resouces目录下)
        private const string PanelObjPath = "UI/Panel/";

        //记录当前已经显示的面板
        private Dictionary<string, PanelBase> panelDic = new Dictionary<string, PanelBase>();
        #endregion

        #region 属性

        public Transform Rearmost
        {
            get
            {
                if (rearmost == null)
                {
                    rearmost = transform.Find(rearmostName);
                }

                return rearmost;
            }
        }

        public Transform Rear
        {
            get
            {
                if (rear == null)
                {
                    rear = transform.Find(rearName);
                }

                return rear;
            }
        }

        public Transform Middle
        {
            get
            {
                if (middle == null)
                {
                    middle = transform.Find(middleName);
                }

                return middle;
            }
        }

        public Transform Front
        {
            get
            {
                if (front == null)
                {
                    front = transform.Find(frontName);
                }

                return front;
            }
        }

        public Transform Forefront
        {
            get
            {
                if (forefront == null)
                {
                    forefront = transform.Find(forefrontName);
                }

                return forefront;
            }
        }

        #endregion

        #region 生命周期

        protected override void Awake()
        {
            base.Awake();

            CreateOverlayCanvas();
            CreateEventSystem();
        }

        #endregion

        #region 外部方法

        /// <summary>
        /// 显示面板
        /// </summary>
        /// <typeparam name="T"></typeparam>
        /// <param name="layer"></param>
        /// <param name="type"></param>
        /// <returns></returns>
        public T ShowPanel<T>(PanelShowLayer layer = PanelShowLayer.Middle, Ani type = Ani.None) where T : PanelBase
        {
            string panelName = typeof(T).Name;
            if (panelDic.ContainsKey(panelName))
            {
                return panelDic[panelName] as T;
            }

            GameObject panel = Instantiate(Resources.Load<GameObject>(PanelObjPath + panelName));

            //记录该面板要在哪个层中显示
            Transform parent = null;

            switch (layer)
            {
                case PanelShowLayer.Rearmost:
                    parent = Rearmost;
                    break;
                case PanelShowLayer.Rear:
                    parent = Rear;
                    break;
                case PanelShowLayer.Middle:
                    parent = Middle;
                    break;
                case PanelShowLayer.Front:
                    parent = Front;
                    break;
                case PanelShowLayer.Forefront:
                    parent = Forefront;
                    break;
            }

            //修正面板位置
            panel.transform.SetParent(transform, false);

            //在指定的层显示该面板
            panel.transform.SetParent(parent);

            T panelT = panel.GetComponent<T>();
            //记录到字典
            panelDic.Add(panelName, panelT);

            switch (type)
            {
                case Ani.None:
                    panelT.ShowMe();
                    break;
                case Ani.Fade:
                    panelT.ShowMe(Ani.Fade);
                    break;
            }

            return panelT;
        }

        /// <summary>
        /// 隐藏面板
        /// </summary>
        /// <typeparam name="T"></typeparam>
        /// <param name="type"></param>
        /// <param name="task"></param>
        public void HidePanel<T>(Ani type = Ani.None, Action task = null) where T : PanelBase
        {
            string panelName = typeof(T).Name;

            if (panelDic.ContainsKey(panelName))
            {
                T panelT = panelDic[panelName] as T;

                switch (type)
                {
                    case Ani.None:
                        Destroy(panelT.gameObject);
                        panelDic.Remove(panelName);
                        break;
                    case Ani.Fade:
                        panelT.HideMe(() =>
                        {
                            Destroy(panelT.gameObject);
                            panelDic.Remove(panelName);
                        });
                        break;
                }

                task?.Invoke();
            }
            else
            {
                Debug.LogErrorFormat("{0}面板不存在!", panelName);
            }
        }

        /// <summary>
        /// 获取面板
        /// </summary>
        /// <typeparam name="T"></typeparam>
        /// <returns></returns>
        public T GetPanel<T>() where T : PanelBase
        {
            string panelName = typeof(T).Name;
            if (panelDic.ContainsKey(panelName))
                return panelDic[panelName] as T;
            else
            {
                Debug.LogErrorFormat("{0}面板不存在!", panelName);
                return null;
            }
        }

        /// <summary>
        /// 判断面板是否显示
        /// </summary>
        /// <typeparam name="T"></typeparam>
        /// <returns></returns>
        public bool IsPanelShowed<T>() where T : PanelBase
        {
            string panelName = typeof(T).Name;
            if (panelDic.ContainsKey(panelName))
                return true;
            return false;
        }

        #endregion

        #region 内部方法

        /// <summary>
        /// 创建Canvas
        /// </summary>
        private void CreateOverlayCanvas()
        {
            if (FindObjectOfType<Canvas>()) return;

            //修改Layer
            gameObject.layer = LayerMask.NameToLayer("UI");

            //添加并设置Canvas组件
            Canvas canvas = gameObject.AddComponent<Canvas>();
            canvas.renderMode = RenderMode.ScreenSpaceOverlay;
            canvas.sortingOrder = 30000;

            //添加并设置CanvasScaler组件
            CanvasScaler canvasScaler = gameObject.AddComponent<CanvasScaler>();
            canvasScaler.uiScaleMode = CanvasScaler.ScaleMode.ScaleWithScreenSize;
            canvasScaler.referenceResolution = new Vector2(Screen.width, Screen.height);
            canvasScaler.matchWidthOrHeight = Screen.width > Screen.height ? 1 : 0;

            //添加并设置GraphicRayCaster组件
            GraphicRaycaster graphicRaycaster = gameObject.AddComponent<GraphicRaycaster>();

            //添加子物体 作为显示层的父物体
            //Rearmost层的父物体
            GameObject rearmost = new GameObject(rearmostName);
            rearmost.transform.SetParent(transform, false);

            //Rear层的父物体
            GameObject rear = new GameObject(rearName);
            rear.transform.SetParent(transform, false);

            //Middle层的父物体
            GameObject middle = new GameObject(middleName);
            middle.transform.SetParent(transform, false);

            //Front层的父物体
            GameObject front = new GameObject(frontName);
            front.transform.SetParent(transform, false);

            //Forefront层的父物体
            GameObject forefront = new GameObject(forefrontName);
            forefront.transform.SetParent(transform, false);
        }

        /// <summary>
        /// 创建EventSystem
        /// </summary>
        private void CreateEventSystem()
        {
            if (FindObjectOfType<EventSystem>()) return;

            GameObject eventSystem = new GameObject("EventSystem");

            //切换场景不销毁
            DontDestroyOnLoad(eventSystem);

            eventSystem.AddComponent<EventSystem>();
            eventSystem.AddComponent<StandaloneInputModule>();
        }

        #endregion
    }
}

没错，我写的这个UI小框架就只有这两个模块，是不是很简单哈哈哈，但是确实蛮好用的，下面我会介绍用法。

三、使用方式

1、自定义自己的UI面板

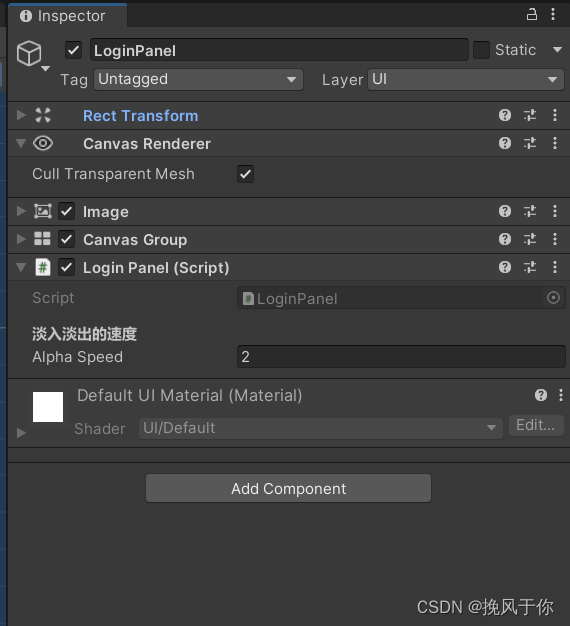

将自己自定义的面板预制体放到Resources文件夹的指定路径下，面板预制体挂载指定的脚本。

注意：脚本名称需要与面板预制体名称一致，并且将脚本继承自面板基类。

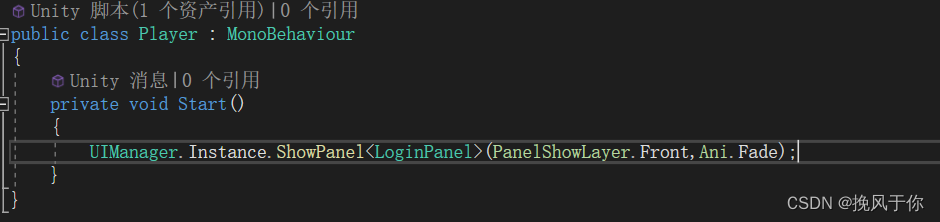

2.调用方式

LoginPanel的代码：

using Mr.Le.Utility.Manager;
using System.Collections;
using System.Collections.Generic;
using Unity.VisualScripting;
using UnityEngine;
using UnityEngine.UI;

namespace Mr.Le.Utility.UI
{
    public class LoginPanel : PanelBase
    {
        private Button button;
        protected override void Init()
        {
            button = GetController<Button>("switchButton");
            button.onClick.AddListener(SwitchButtonClick);
        }

        private void SwitchButtonClick()
        {
            UIManager.Instance.ShowPanel<GamePanel>(PanelShowLayer.Middle, Ani.Fade);
            UIManager.Instance.HidePanel<LoginPanel>(Ani.Fade, () =>
            {
                Debug.LogFormat("隐藏{0}完毕!", gameObject.name);
            });
        }
    }
}

GamePanel代码：

using Mr.Le.Utility.Manager;
using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

namespace Mr.Le.Utility.UI
{
    public class GamePanel : PanelBase
    {
        private Button button;
        protected override void Init()
        {
            Debug.Log("欢迎来到游戏界面!");
            button = GetController<Button>("backButton");
            button.onClick.AddListener(BackButtonClick);
        }

        private void BackButtonClick()
        {
            UIManager.Instance.ShowPanel<LoginPanel>(PanelShowLayer.Middle, Ani.Fade);
            UIManager.Instance.HidePanel<GamePanel>(Ani.Fade, () =>
            {
                Debug.LogFormat("隐藏{0}完毕!", gameObject.name);
            });
        }
    }
}

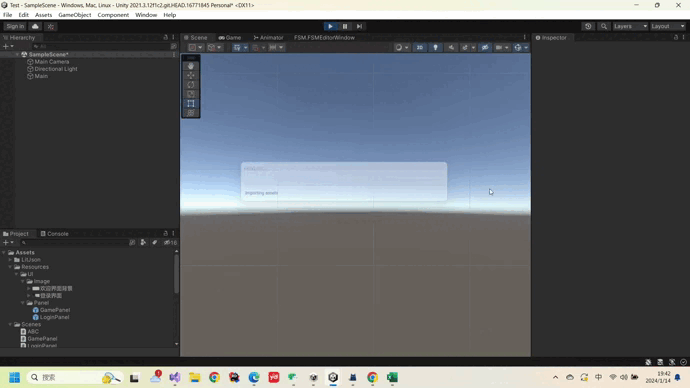

3.效果演示

四、总结

        通过上述代码，我们实现了一个简单而灵活的UI框架。使用该框架，你可以轻松地创建、显示和隐藏UI面板，并通过UIManager进行统一的管理。当然，这只是一个基础框架，你可以根据实际需求进行扩展和优化。

       希望这篇文章能够帮助你在Unity中更好地组织和管理UI界面，提高游戏开发的效率。如果有任何疑问或建议，欢迎留言交流！

挽风于你
关注
Unity项目UI管理简易框架
Tandre的成长之路
11-09 4220
一个易于实现且扩展性比较强的，包含了UI的显示隐藏、数据加载、事件监听事件系统等功能UI界面管理的简易框架的实现思路。
Unity UI 框架
01-08
自己写的一套UI框架，基于 MVC， UGUI、NGUI 都可使用，跟使用哪种 UI 插件无关
unity 环形UI菜单实现方法2
最新发布
qq_43687127的博客
04-07 411
在项目中需要一个环形UI并且循环往复的效果，这个方法思路为提前预设好位置，让UI根据坐标预设的移动，然后使用mask遮罩达到循环往复效果的目的。脚本上首先把路径放入，路径要比实际UI多两个是为了制作进入退出的动画效果，路径可以是空物体，实际作用就是为了定位移动。中心点设置是根据路径列表长度，如果是2那就是路径列表第[2]个，根据自己的列表调整。剩下两个列表为文字显示使用，方便显示各个btn要显示的名称。第三个列表btnlist为实际的移动UI。第二个列表就为实际的操作UI。第二个列表为背景暂时不用看。
Unity的UI框架
ht_game的博客
10-03 4911
含义：UI框架用于管理场景中所有的面板，负责控制面板之间的跳转。
Unity--UI框架
qq_62947569的博客
05-19 3314
UI框架
基于Unity3D简单UI框架
07-14
基于Unity3D和NGUI实现的简单的UI框架，实现内容如下 1.加载，显示，隐藏，关闭页面，根据标示获得相应界面实例 2.提供界面显示隐藏动画接口 3.单独界面层级，Collider，背景管理 4.根据存储的导航信息完成界面导航...
一套完整的UnityUI框架、可用于实际开发
03-20
本套“Unity UI框架”就是针对这一需求，提供了一套完整的解决方案，可以用于实际的游戏开发项目。 Unity的UI系统自Unity 4.6版本起进行了重大更新，引入了所谓的Canvas系统，它将UI元素以层次结构的方式组织，并...
unity基于MVC的ui框架
01-17
《unity基于MVC的ui框架》博客的资源，请到这里下载。自己写的框架用了几年了，也做了几个游戏，应该是经受住项目考验了吧，现在分享下简本。
使用Unity引擎开发的UI框架_ UIFrame.zip
10-22
在当今数字内容创作领域，Unity引擎无疑占据了游戏...此次发布的"使用Unity引擎开发的UI框架_ UIFrame.zip"，无疑将对Unity开发者社区产生积极的影响，为那些寻求高效、高质量UI解决方案的开发者提供了一个有力的工具。
unity ui框架
12-12
unity的ui框架视频教程，适合已经学会unity但是还没自己ui框架的同学学习.
Unity UI框架
07-20
一个还不错的UI框架。
UI框架_unityui框架_unity_
10-01
综上所述，Unity UI框架是一个强大且全面的工具集，它让开发者能够轻松地创建具有专业品质的用户界面，无论是简单的菜单还是复杂的交互式界面，Unity UGUI都能胜任。通过熟练掌握这一框架，开发者可以大大提高工作...
Unity UI框架
熊思雨的博客
02-21 4129
最近在各大网站看了一下 Unity3d 的 UI 框架，各种 UI 框架已经有很多的版本了，各有千秋，有的功能虽然写的完善，但用起来太复杂，有的框架功能不完善，搞个课程就上架了，还有什么 MVC 框架，绕来绕去的看的头都大了，这些根本不想用。于是我自己就写了一个 UI 框架，只有两个脚本，不用向 UI 预制体上挂载脚本，所有的组件访问都可以通过 UIManager 来控制，常用的几个方法：显示界面，关闭界面，查找子物体，就这么多。
Unity关于UI框架
2303_76262050的博客
07-02 284
1、UIManage类：用于管理UIWindow,全场景只需要一个，所以需要实例化。2、UIWindow类，作为父类方法，子类将被挂载到游戏场景中需要控制的窗口。
Unity MVC模式的UI管理框架实现指南
在这个框架中，“UIWidget”很可能指的是自定义的UI组件或者是UI框架中一个基础的UI元素。通过组件名称进行事件绑定，意味着可以方便地将事件处理逻辑与UI元素关联起来，例如点击按钮、文本更新等。 4. **UIPanel...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
