基于STM32用DAC功能输出波形

基于STM32用DAC功能输出波形

一、DAC相关

1. DAC简介

DAC数模转换器，又称D/A转换器，，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。

2. DAC的构成与特点

DAC主要由数字寄存器、模拟电子开关、位权网络、求和运算放大器和基准电压源（或恒流源）组成。用存于数字寄存器的数字量的各位数码，分别控制对应位的模拟电子开关，使数码为1的位在位权网络上产生与其位权成正比的电流值，再由运算放大器对各电流值求和，并转换成电压值 。
根据位权网络的不同，可以构成不同类型的DAC，如权电阻网络DAC、R–2R倒T形电阻网络DAC和单值电流型网络DAC等。权电阻网络DAC的转换精度取决于基准电压VREF，以及模拟电子开关、运算放大器和各权电阻值的精度。它的缺点是各权电阻的阻值都不相同，位数多时，其阻值相差甚远，这给保证精度带来很大困难，特别是对于集成电路的制作很不利，因此在集成的DAC中很少单独使用该电路。
它由若干个相同的R、2R网络节组成，每节对应于一个输入位。节与节之间串接成倒T形网络。R–2R倒T形电阻网络DAC是工作速度较快、应用较多的一种。和权电阻网络比较，由于它只有R、2R两种阻值，从而克服了权电阻阻值多，且阻值差别大的缺点 。
电流型DAC则是将恒流源切换到电阻网络中，恒流源内阻极大，相当于开路，所以连同电子开关在内，对它的转换精度影响都比较小，又因电子开关大多采用非饱和型的ECL开关电路，使这种DAC可以实现高速转换，转换精度较高 。

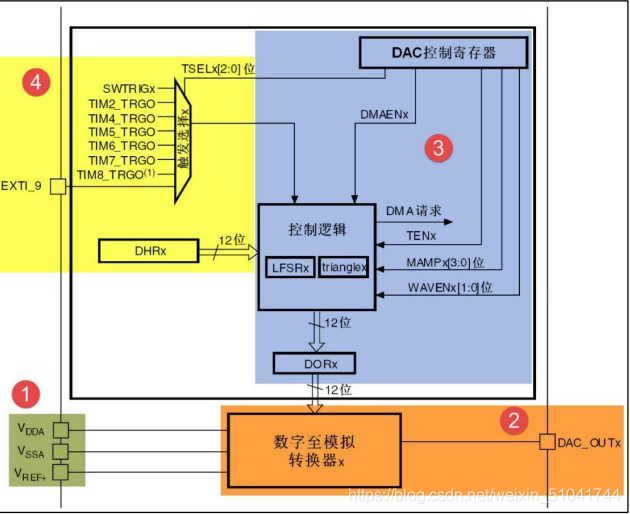

3. DAC功能剖析

1. 参考电压
   与 ADC 外设类似，DAC 也使用 VREF+引脚作为参考电压，在设计原理图的时候一般把VSSA接地，把 VREF+和 VDDA 接 3.3V，可得到 DAC 的输出电压范围为：0~3.3V。如果想让输出的电压范围变宽，可以在外部加一个电压调理电路，把 0~3.3V 的 DAC输出抬升到特定的范围即可。
2. 数模转换及输出通道
   框图中的―数字至模拟转换器 x‖是核心部件，整个 DAC 外设都围绕它而展开。它以左边的 VREF+作为参考电源，以 DAC 的数据寄存器“DORx”的数字编码作为输入，经过它转换得的模拟信号由右侧的“DAC_OUTx”通道输出。其中各个部件中的―x‖是指设备的标号，在 STM32 中具有 2 个这样的 DAC 部件，每个 DAC 有 1 个对应的输出通道连接到特定的引脚，即：PA4-通道 1，PA5-通道 2，为避免干扰，使用 DAC 功能时，DAC 通道引脚需要被配置成模拟输入功能（AIN）。
3. 触发源及 DHRx 寄存器
   在使用 DAC 时，不能
