15讲 | STM32通过DAC产生正弦波

一、DAC简介

数字/模拟转换模块（DAC）是 12 位数字输入，电压输出的数字/模拟转换器。

DAC 可以配置为 8 位或 12 位模式，也可以与DMA控制器配合使用。

DAC 工作在 12 位（12位，数字输出范围为 0 ~ 4095 数据可对应参考电压 0 ~ 3.3V，每个数字对应一个电压值）模式时，数据可以设置成左对齐或右对齐。

DAC 模块有 2 个输出通道，每个通道都有单独的转换器。

在双 DAC 模式下，2 个通道可以独立地进行转换，也可以同时进行转换并同步地更新 2 个通道的输出。

DAC 可以通过引脚输入参考电压 VREF+ 以获得更精确的转换结果。

---

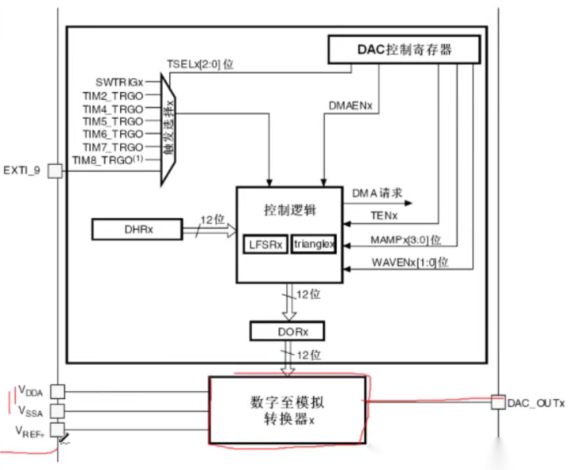

二、DAC通道框图

1）供电为模拟电源供电，参考电压为 Vre
