用V e r i l o g实现一个简单ALU（组合逻辑）

实验名称：

用V e r i l o g实现一个简单ALU。（组合逻辑）

实验目的：

学生通过用V e r i log实现简单的ALU，熟悉硬件描述语言Verilog的基本语法和ALU相关概念，为用Verilog实现CPU和计算机组成的学习打下基础。

实验描述：

输入：两个4位二进制数，代表两个操作数A，B；一个3位控制信号operation，代表ALU要进行的运算。本实验中，ALU可以实现4种运算：

输出：4位结果，1位进位

实验分析：

实现四种运算，与、或、异或、同或。

a&b   a|b  a^b  ~(a^b)

代码如下：

`timescale 1ns / 1ps

module new(

            a,

            b,

            c,

            d,

            y

            );

    input a;

    input b;

    input c;

    input d;

    output y;

    reg y;

    always@(a or b or c or d)begin

        if(c==0)begin

            if(d==0)begin

            y<=a&b;

            end

            else begin

            y<=a^b;

            end

         end

         else begin

            if(d==0)begin

            y<=~(a^b);

            end

            else begin

            y<=a|b;

            end

         end

    end

endmodule

testbench代码进行仿真测试：

`timescale 1ns / 1ps

module test();

   reg a,b,c,d;

   wire y;



   new tsh(

       .a(a),

       .b(b),

       .c(c),

       .d(d),

       .y(y)

       );



   initial begin

       a=0;b=0;c=0;d=0;

       # 20;

       a=0;b=0;c=0;d=1;

       # 20;

       a=0;b=0;c=1;d=0;

       # 20;

       a=0;b=0;c=1;d=1;

       # 20;

       a=0;b=1;c=0;d=0;

       # 20;

       a=0;b=1;c=0;d=1;

       # 20;

       a=0;b=1;c=1;d=0;

       # 20;

       a=0;b=1;c=1;d=1;

       # 20;

       a=1;b=0;c=0;d=0;

       # 20;

       a=1;b=0;c=0;d=1;

       # 20;

       a=1;b=0;c=1;d=0;

       # 20;

       a=1;b=0;c=1;d=1;

       # 20;

       a=1;b=1;c=0;d=0;

       # 20;

       a=1;b=1;c=0;d=1;

       # 20;

       a=1;b=1;c=1;d=0;

       # 20;

       a=1;b=1;c=1;d=1;

       # 20;

       $finish;

   end

endmodule

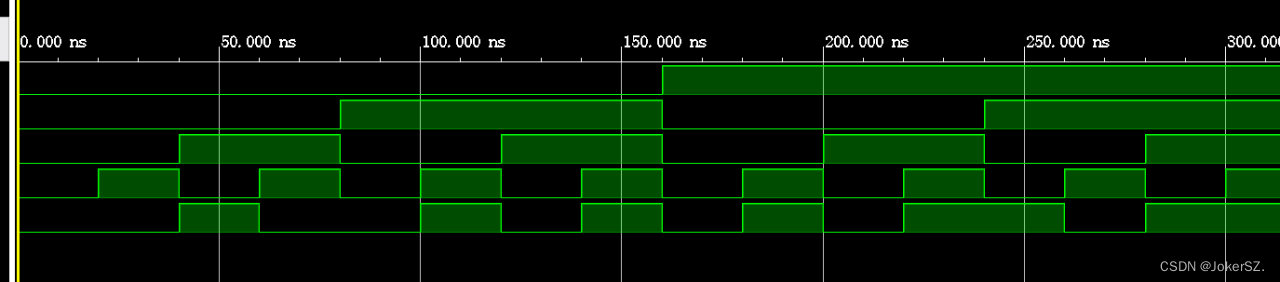

运行结果：
