一、W5500模块
1.W5500以太网模块介绍
(1)D-W5500 EVB以太网模块是一款基于WIZnet W5500芯片的以太网模块,且性价比高的以太网模块。W5500是一款全硬件TCP/IP嵌入式以太网控制器,为嵌入式系统提供了更加建议的互联网连接方案。
(2)W5500固化了TCP/IP协议栈,10/100Mbps以太网数据链路层(MAC)及物理层(PHY),使得用户使用单芯片就能够在他们的应用中拓展网络连接。内嵌32K字节片上缓存以供以太网处理,并且可以同时使用8个硬件Socket独立通讯;SPI(外设船型接口)从而能够更加容易与外设MCU整合,并且W5500使用了高效SPI协议支持80MHz,从而实现高速网络通讯。
(3)模块还支持3.3V或者5V电源供电,当5V供电时还可以输出3.3V的电压,方便用户在不同的单片机系统中使用。

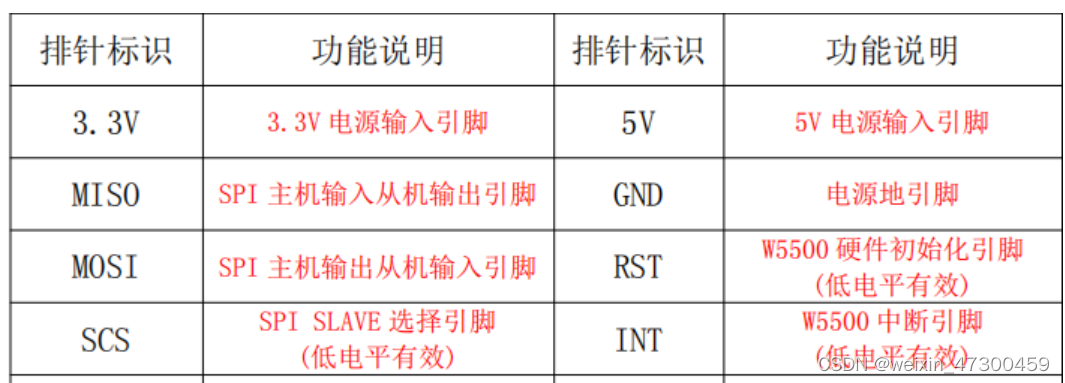

2.模块排针功能表
线路接法
PA3 -> W5500_RST
PA4 -> W5500_SCS
PA5 -> W5500_SCK
PA6 -> W5500_MISO
PA7 -> W5500_MOSI
二、 modbus协议
1.modbus协议原理
Modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议,控制器相互之间、或控制器经由网络(如以太网)可以和其它设备之间进行通信。Modbus协议使用的是主从通讯技术,即由主设备主动查询和操作从设备。一般将主控设备方所使用的协议称为Modbus Maste
