STM32F103点亮LED灯

最新推荐文章于 2025-04-16 18:10:49 发布

weixin_47300459

最新推荐文章于 2025-04-16 18:10:49 发布

阅读量2.2k

点赞数 1

文章标签： stm32

本文链接：https://blog.youkuaiyun.com/weixin_50872368/article/details/120836791

版权

这篇博客详细介绍了如何使用STM32F103C8T6微控制器点亮LED灯。步骤包括打开GPIO时钟、初始化GPIO口为推挽输出并设置低电平，新建Keil uVision项目，编写C代码，以及连接电路和上传HEX文件。过程中提到了所需的硬件工具和关键代码配置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

使用工具：
stm32f103C8T6
USB转串口
面包板
导线若干
LED3个

一、点灯

点亮LED灯，需要用到GPIO端口。

为了点亮LED灯，需要三个步骤：

打开GPIO口的时钟
初始化GPIO口（选择推挽输出）
设置低电平

1.打开时钟

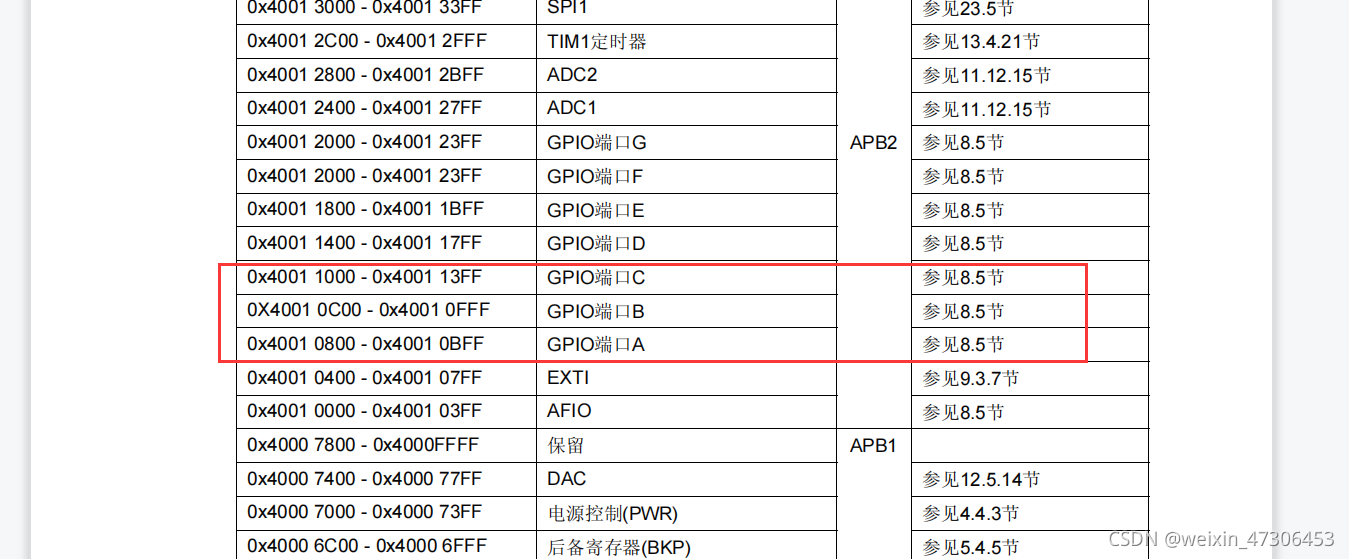

GPIO的地址：
在这里插入图片描述

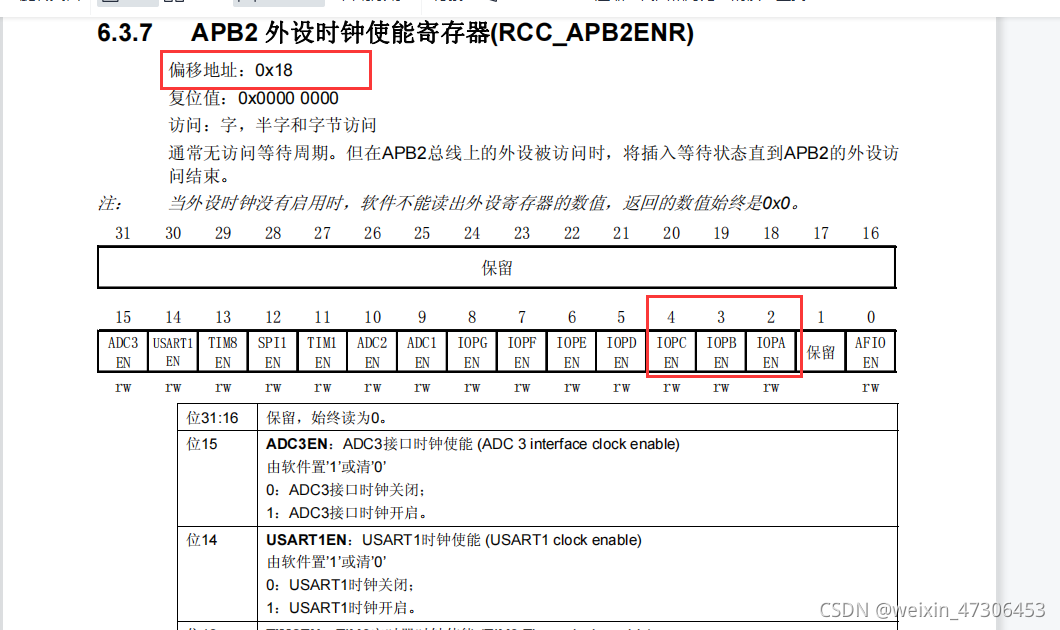

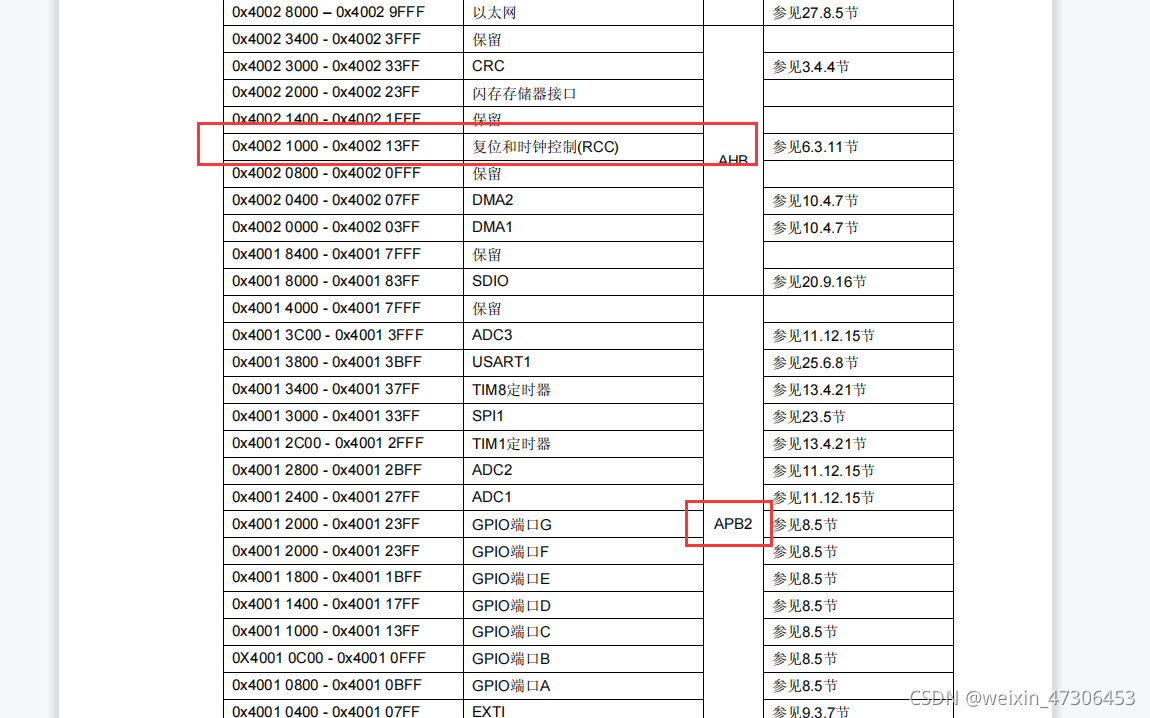

时钟的地址：

在这里插入图片描述

即0x40021018，则打开三个IO口的时钟需要将三个位都置1：

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

// 打开时钟
RCC_APB2ENR |= (1<<3);  // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2);  // 打开 GPIOA 时钟

2. 初始化

GPIO口有八种模式：

输入浮空
输入上拉
输入下拉
模拟输入
开漏输出
推挽式输出
推挽式复用功能
开漏复用功能
这里使用推挽输出

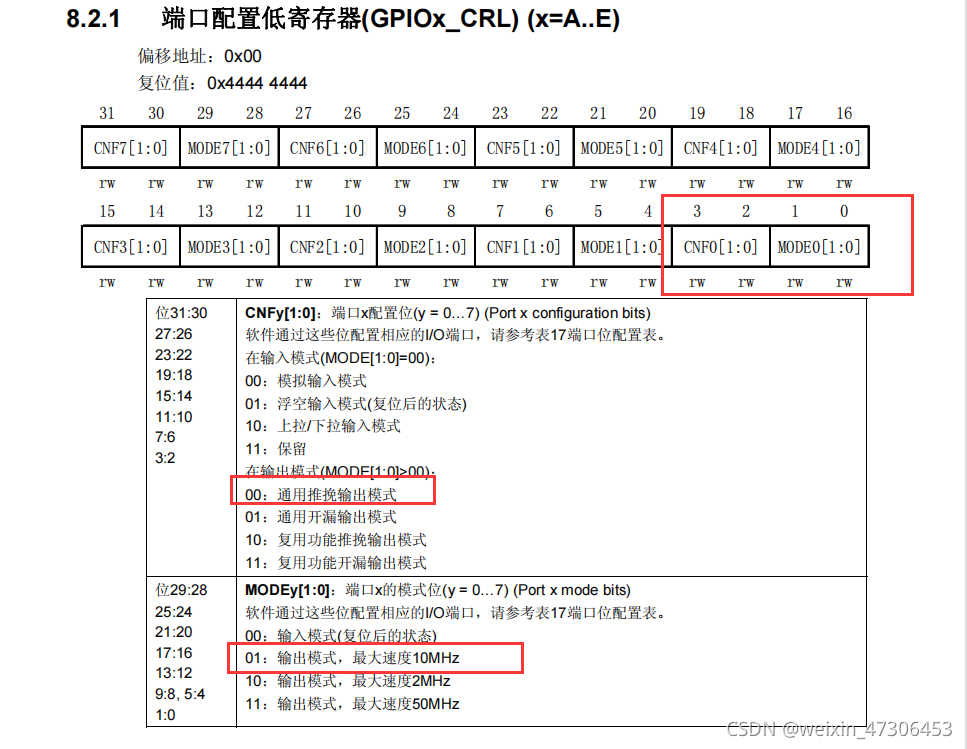

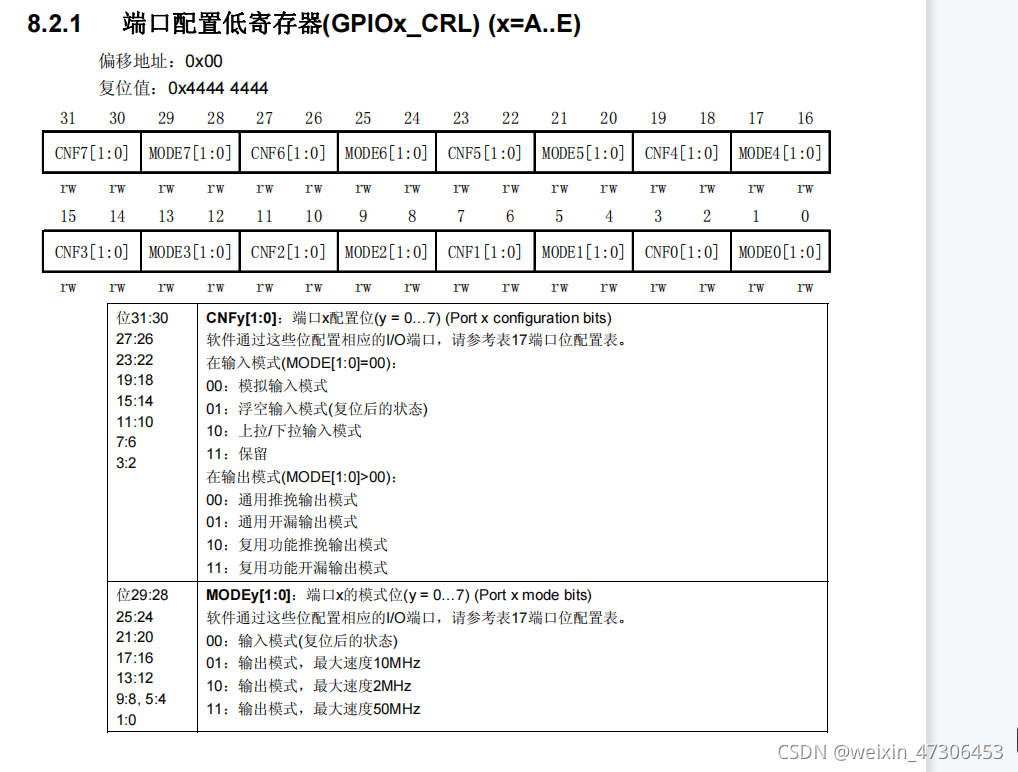

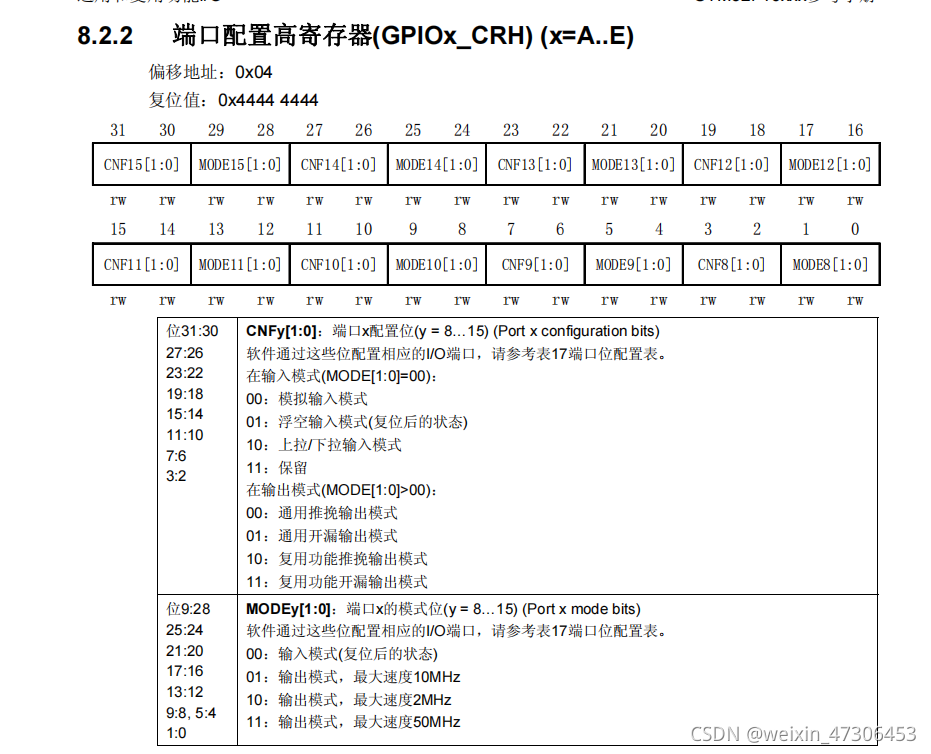

在这里插入图片描述

端口1-7为低，端口8-15为高。每个引脚由四个位控制。
以GPIOB和0号引脚（B0）为例，将其设置为推挽输出，并设置最大速度为10MHz，则将控制B0的四个位设置为0001:

#define GPIOB_CRL (*(unsigned int *)0x40010c00)

// 最后四位变为0001
GPIOB_CRL |= (1<<0);  // 最后一位变1
GPIOB_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0

对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下：

#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)

// 配置 GPIO 口为推免输出
// GPIOB----最后四位为0001
GPIOB_CRL |= (1<<0);  // 最后一位变1
GPIOB_CRL &= ~
