【笔记】PLC设备中使用Modbus指令与实际操作步骤

ModbusRTU-Slave使用方法

文章目录

【笔记】PLC设备中使用Modbus指令与实际操作步骤

1.背景

以PLC（codesys平台控制）作为从站，电脑（摩尔信使软件）作为主站，对ModbusRTU-Slave指令进行使用

2.设备环境配置

需要PLC设备、RS485线、电脑端下载摩尔信使软件（可作为Modbus主站）、codesys软件（用来控制PLC并编写程序，可作为从站）

请添加图片描述

查看RS485线是否与电脑连接成功

1.保证PLC接线正常
2.RS485线接线，在电脑 设备管理器-端口（COM和LPT）中查看是否有新增端口

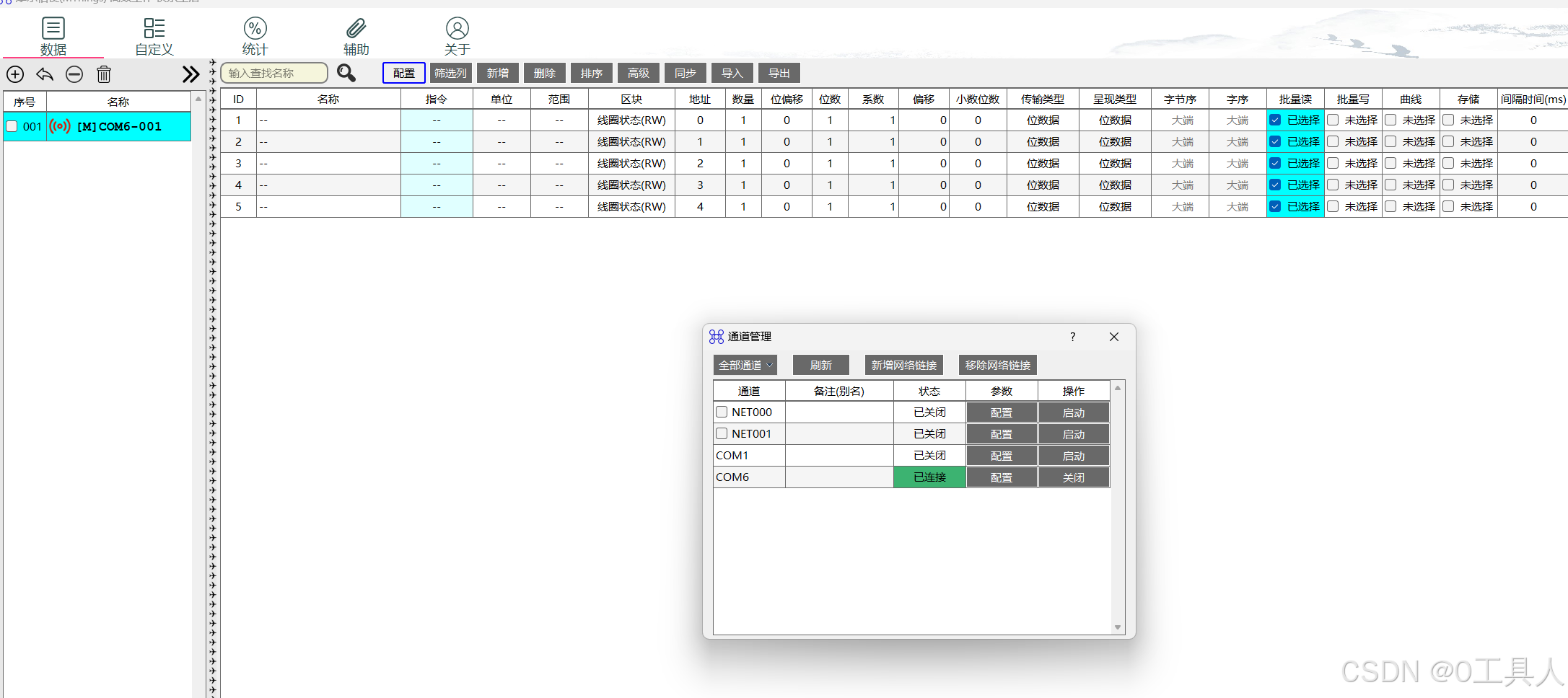

在这里插入图片描述

电脑识别到新增端口COM6为成功

【注】并非所有识别出来端口均为COM6，设备不同端口号可能不同，COM4/COM5/COM* 均可能

3.配置程序

1)codesys中配置

使用slave功能块无需添加其他设备

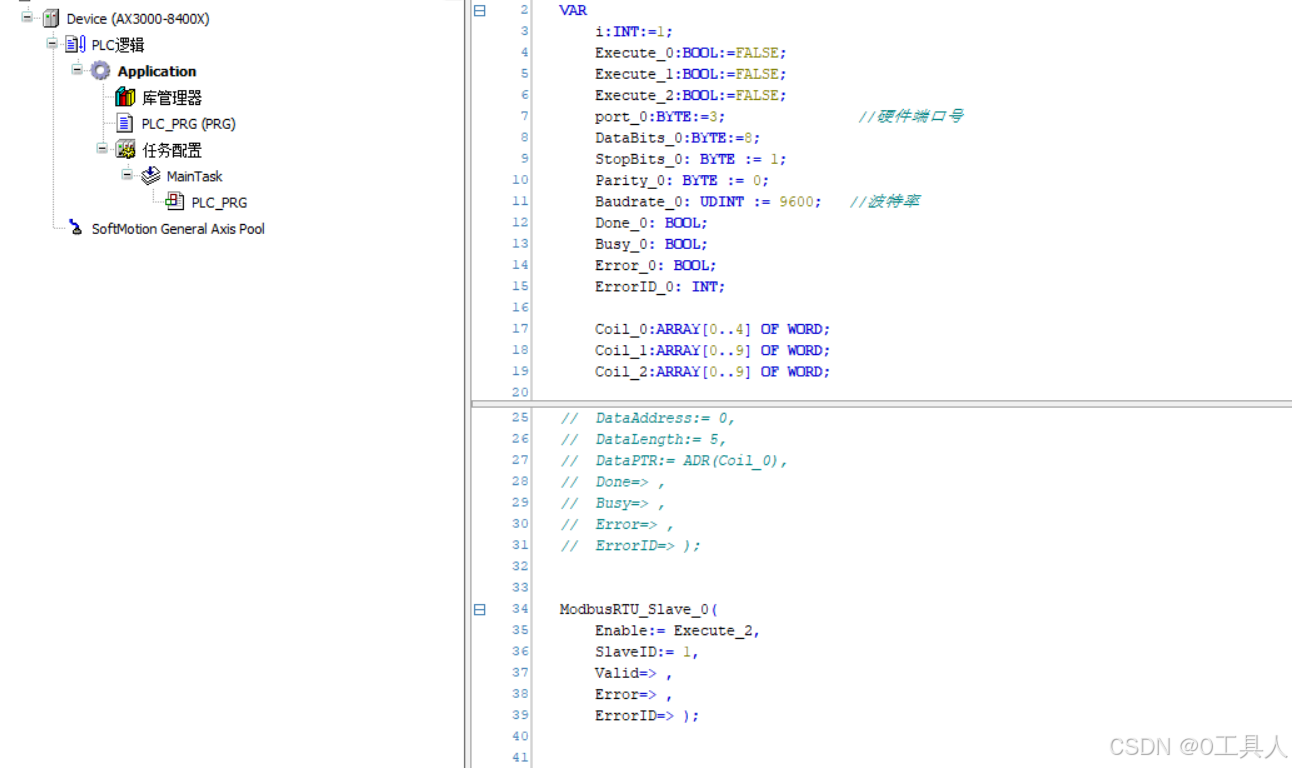

codesys中的程序

【前提】
使用Modbus程序，首先需要搭配使用
使用ModbusRTU_Config 功能块，配合ModbusRTU_Slave功能，后才可成功运行。
单独的ModbusRTU_Slave功能块无法正常使用。

【描述】

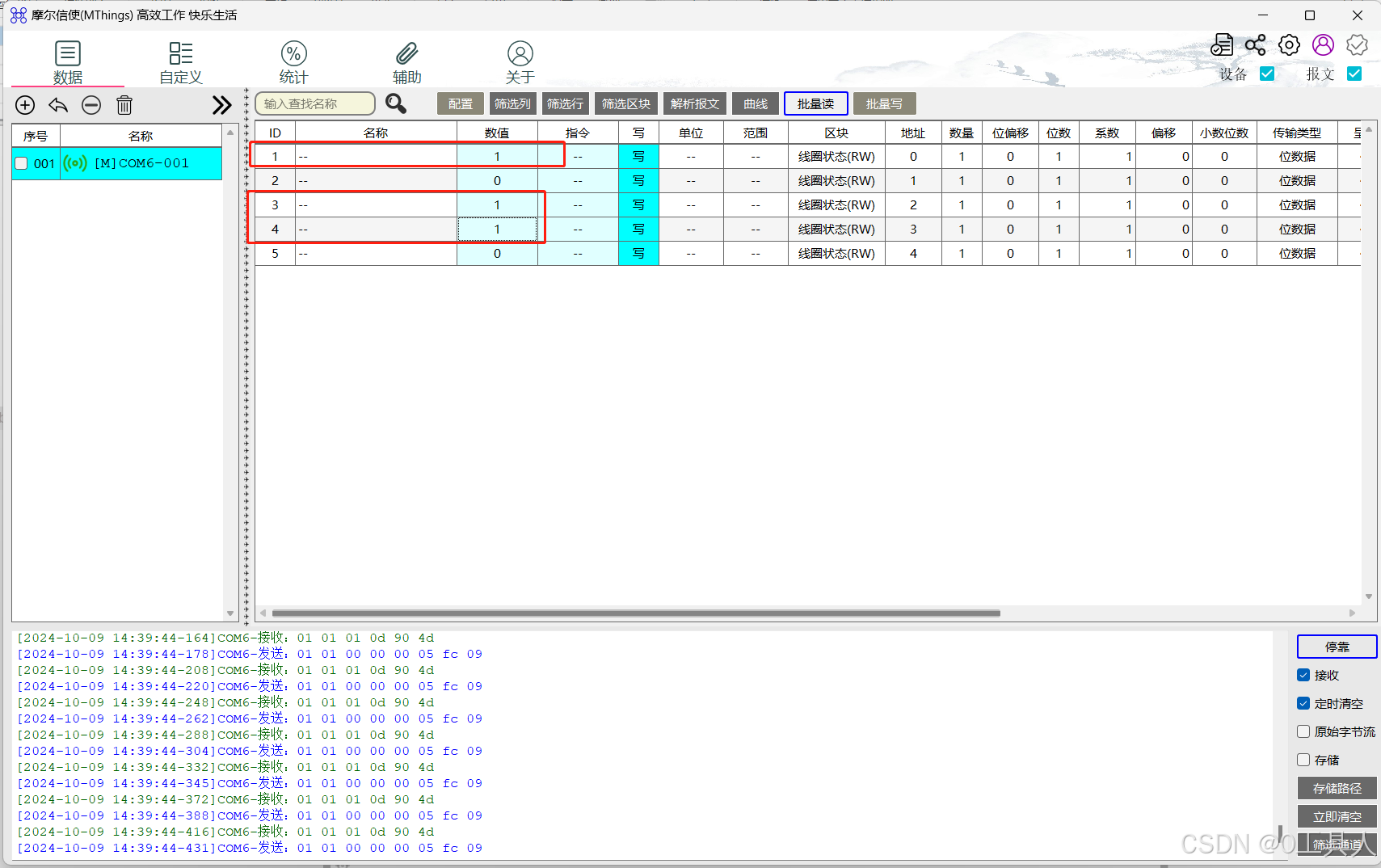

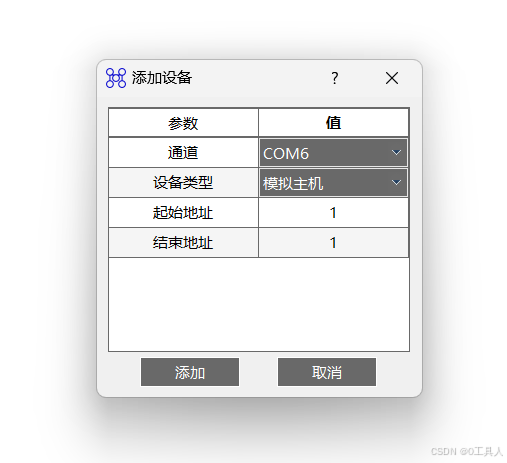

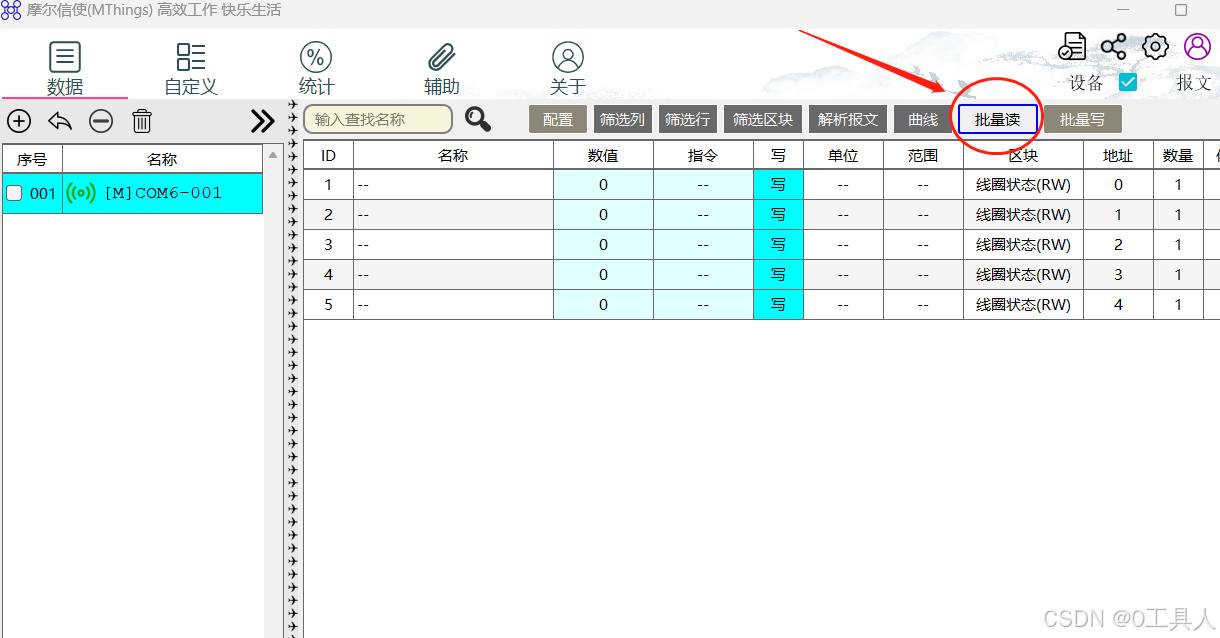

PLC作为从站，电脑（摩尔信使）作为主站
codesys程序中，配置一个地址，用来读取电脑（主站）的数值

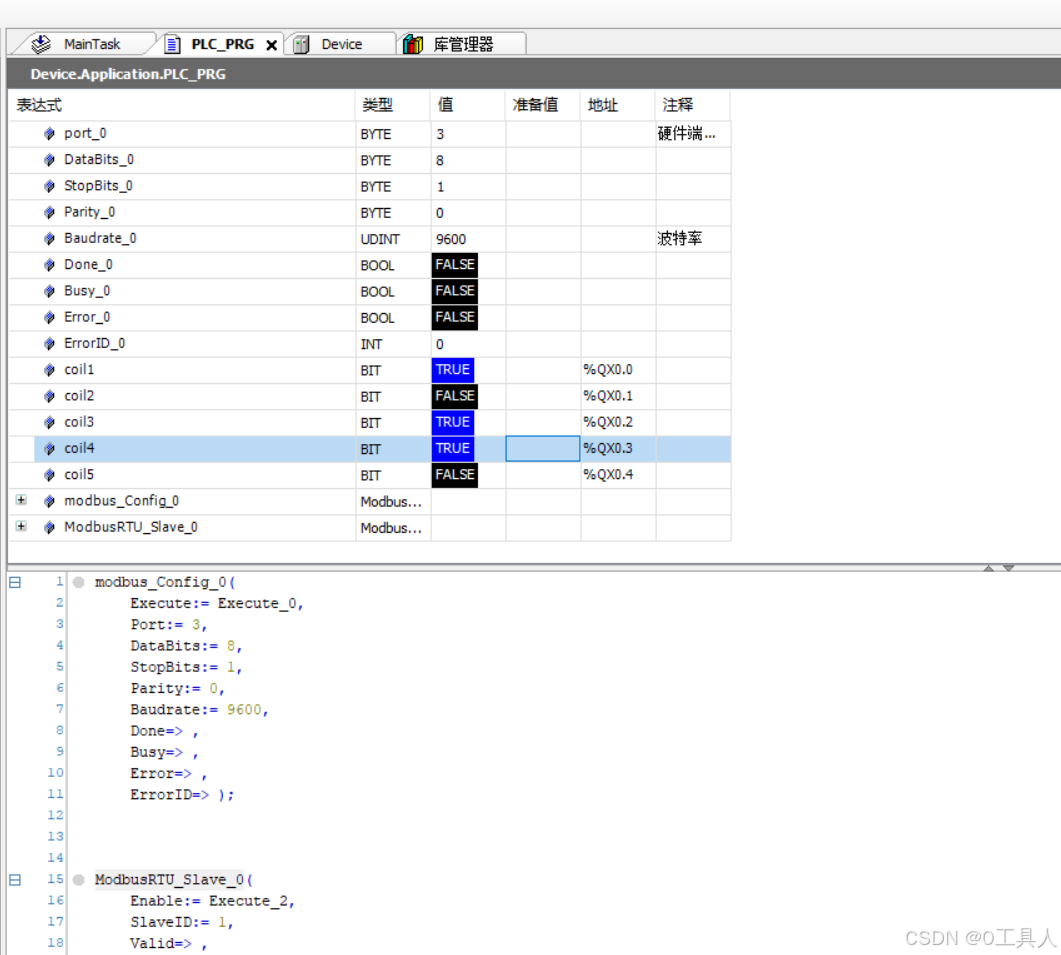

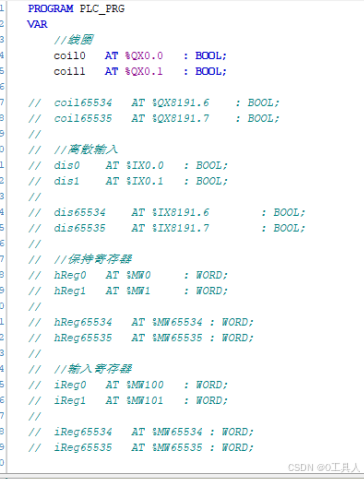

在这里插入图片描述

PROGRAM PLC_PRG
VAR
	i:INT:=1;
	Execute_0:BOOL:=FALSE;
	Execute_1:BOOL:=FALSE;
	Execute_2:BOOL:=FALSE;
	port_0:BYTE:=3;               //硬件端口号
	DataBits_0:BYTE:=8;
	StopBits_0: BYTE := 1;
	Parity_0: BYTE := 0;
	Baudrate_0: UDINT := 9600;   //波特率
	Done_0: BOOL;
    Busy_0: BOOL;
    Error_0: BOOL;
    ErrorID_0: INT;


	coil1 AT %QX0.0  : BOOL;
	coil2 AT %QX0.1  : BOOL;
	coil3 AT %QX0.2  : BOOL;
	coil4 AT %QX0.3  : BOOL;
	coil5 AT %QX0.4  : BOOL;


	modbus_Config_0 : ModbusRTU_Config;
	ModbusRTU_Slave_0:ModbusRTU_Slave;
END_VAR


modbus_Config_0(
	Execute:= Execute_0,
	Port:= 3,
	DataBits:= 8,
	StopBits:= 1,
	Parity:= 0,
	Baudrate:= 9600,
	Done=> ,
	Busy=> ,
	Error=> ,
	ErrorID=> );



ModbusRTU_Slave_0(
	Enable:= Execute_2,
	SlaveID:= 1,
	Valid=> ,
	Error=> ,
	ErrorID=> );
