为了让复杂的项目更加方便管理跟阅读，可以用层次化原理图的方法，此次演示用单片机最小系统。
层次化原理图可以用两种方法：
方法一：先画好各个模块电路图，然后新建一张原理图，点击：设置->Creat Sheet Symbol From Sheet，然后再把各部分模块连接起来；
方法二：先确定整体框架，再确定好各个模块的连接，然后逐个生成原理图，点击：设置->从页面设置图纸。
具体方法：

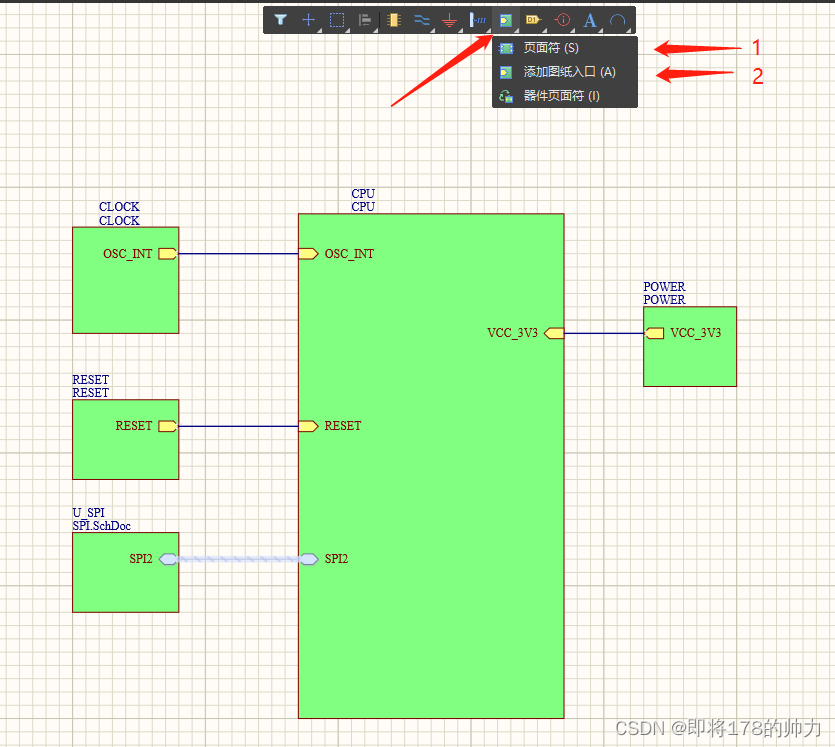

点击如图工具栏，然后自己摸索、理解一下（这个过程自己弄时间很短就能理解了，但是打字比较麻烦，自行理解）弄成如图就行了：

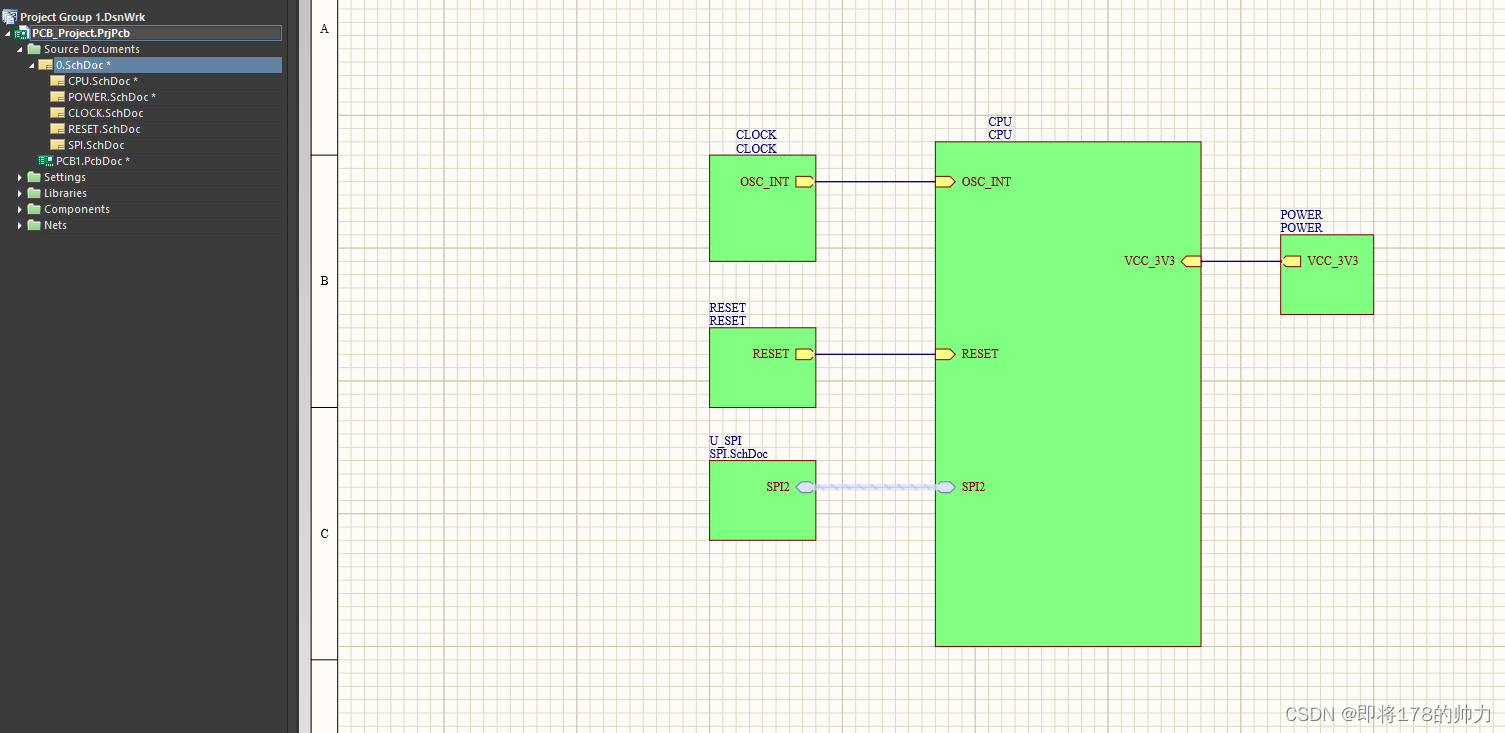

然后按住ctrl双击，就能跳转到各个模块了，主要是方便查看图纸。
我参考过的图纸几乎都是用这种方法。

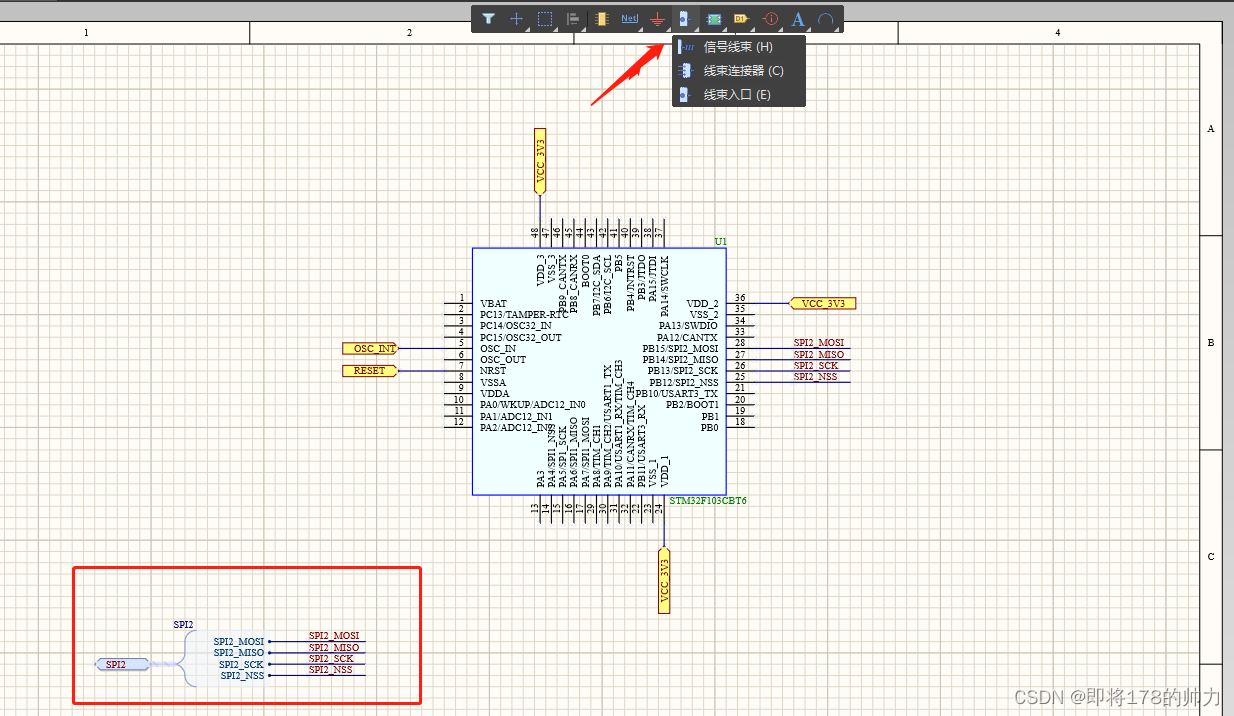

还有一个美化走线的方法：使用如图工具，具体方法自行百度
