实现厕所门锁智能化，案使用涂鸦 Zigbee 模组作为主控，功耗低，效率高（内涵原理图）

本期给大家带来的智慧厕所门锁方案，该方案使用涂鸦 Zigbee 模组作为主控，功耗低，效率高，适用于大范围公共场所，同时该模组为普通厕所门锁提供联网功能，支持检测门锁开关合状态并上报至云端。

无论是使用者，或是管理者，都可以通过手机 App 查看厕所使用情况，减少不必要的时间浪费和资源浪费。

01

硬件选型

• 联网模组

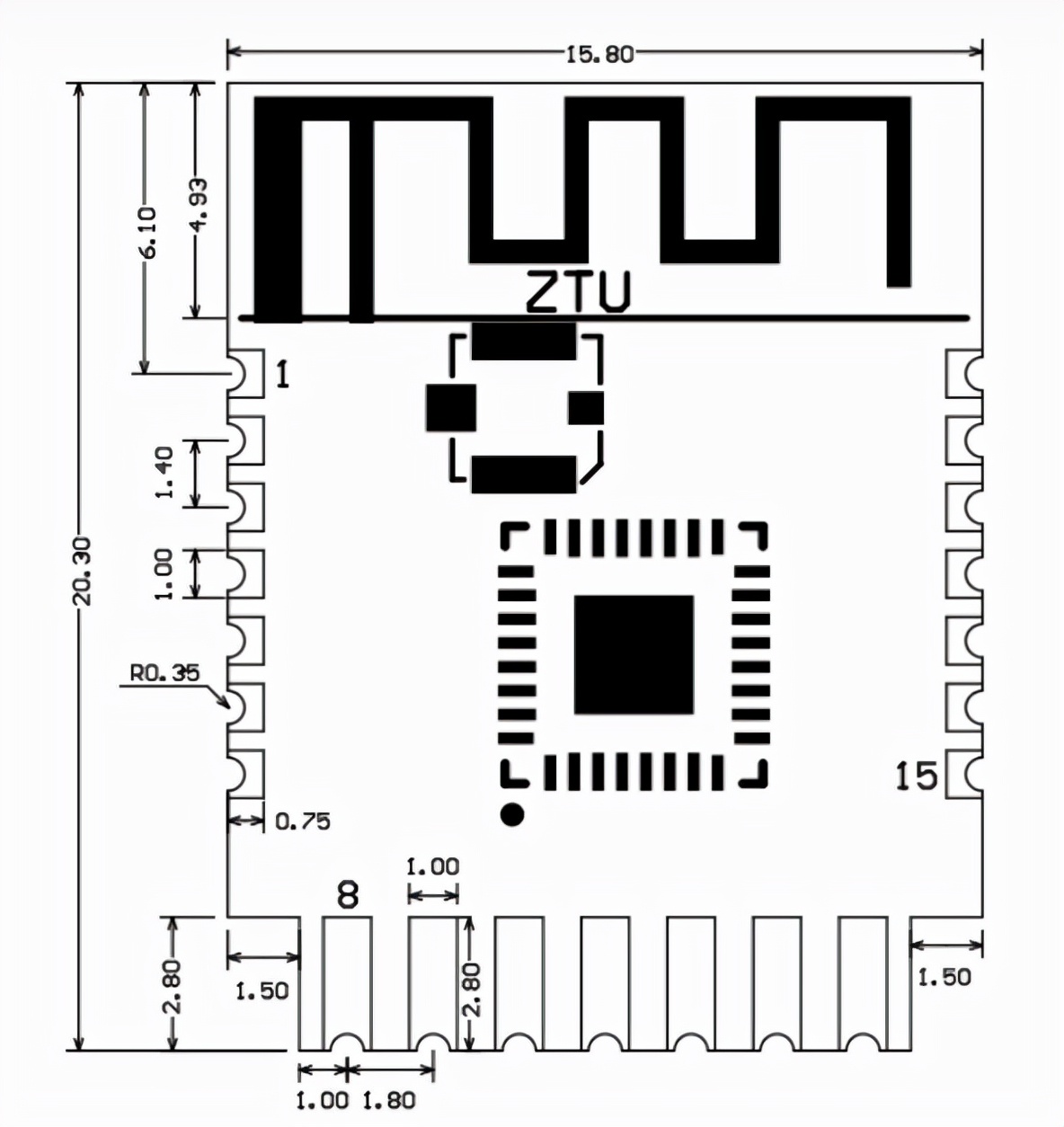

考虑到厕所门锁成本以及低功耗，联网模组选用涂鸦智能开发的一款 Zigbee 模组。模组由高集成度的无线射频处理器芯片 Z2 和少量外围器件构成，且内置了 802.15.4 PHY/MAC Zigbee 网络协议栈和丰富的库函数。

• 状态检测

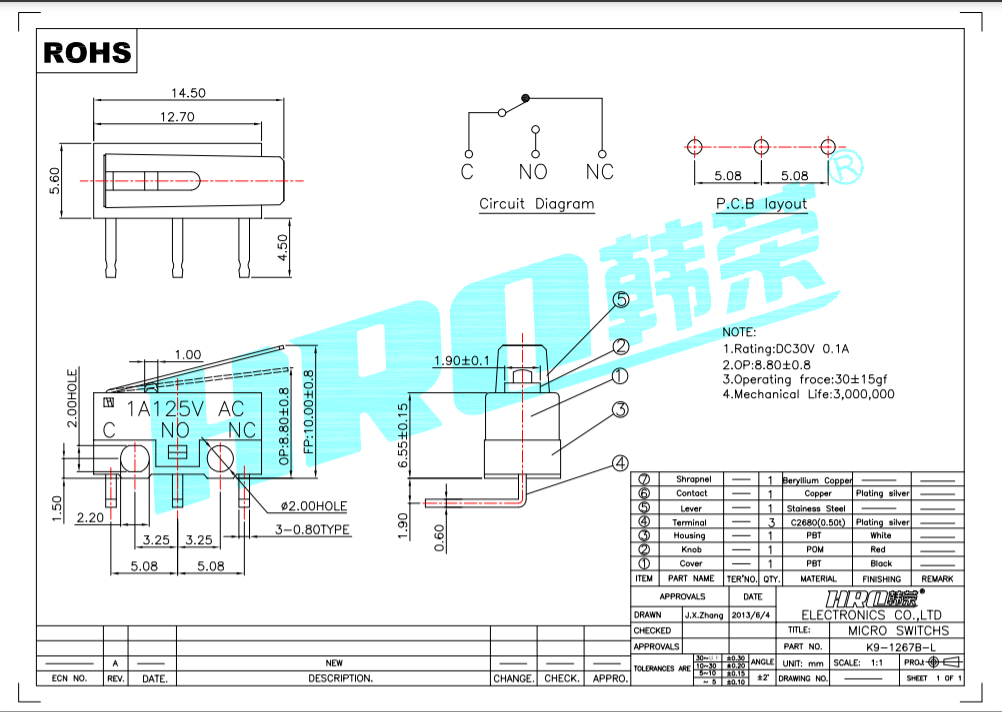

门开关状态检测采用 K9-1267B-L 行程开关，同时配合扇形结构，来帮助实现开关门状态检测

• 电池选择

可以选择体积小，容量大，电压稳定的纽扣电池 CR2450 来配合厕所门锁小巧的结构。联网模组选用 Zigbee 低功耗方案，一节容量为 500mHA 的纽扣电池，大约可以使用 5 个月。
