尝试着DIY一个智能天气云，科技感满满

原创

于 2021-11-09 16:49:21 发布 · 3.8k 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #物联网 #嵌入式硬件

DIY一个天气云，天气预报都没他准

涂鸦开发者作者：baymax

本设计基于涂鸦智能WB3S和arduino IDE开发的智能天气云，主要有3个功能：

根据当天天气显示不同的颜色，例如晴天为蓝色、雨天为暗白色等....
彩虹色循环
自定义颜色：红绿蓝等...

可通过涂鸦智能APP实现各种模式的切换。

因为种种原因（穷）所以外壳没有打印，后期加上外壳会颜值暴增。

物料清单硬件 (3)软件 (1) 其它 (1)

arduino nano数量：1arduino
WS2812数量：1RGB灯
WB3S数量：1涂鸦模组

步骤

原理图

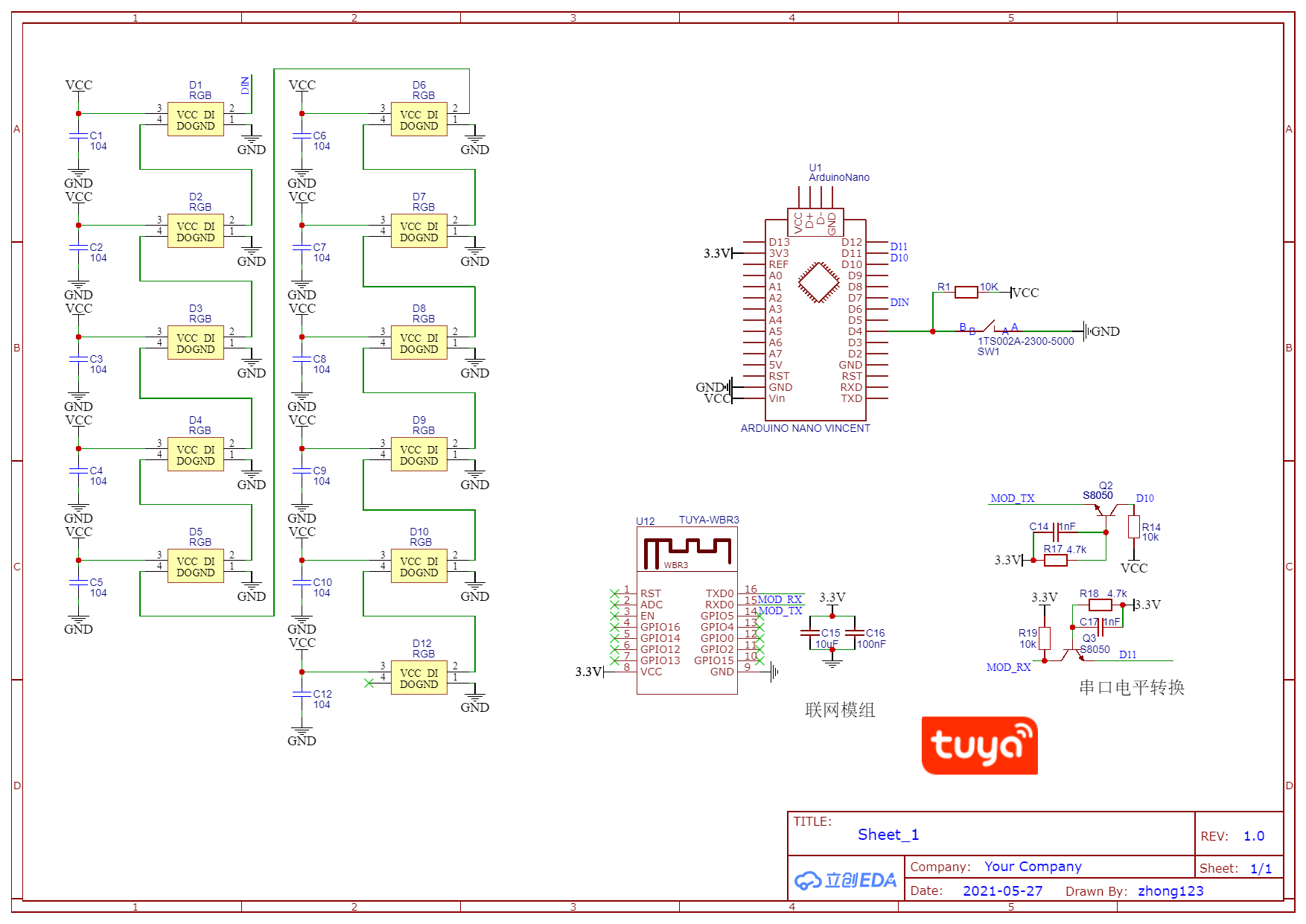

根据需求画出基本原理图，原理图很简单，因为采用的arduino nano，所以只需要连接下所有的灯，并将灯连接到arduino nano引脚就行。这是原理图：

DIY一个天气云，天气预报都没他准

串口电平转换部分可以省略，非必须。

PCB

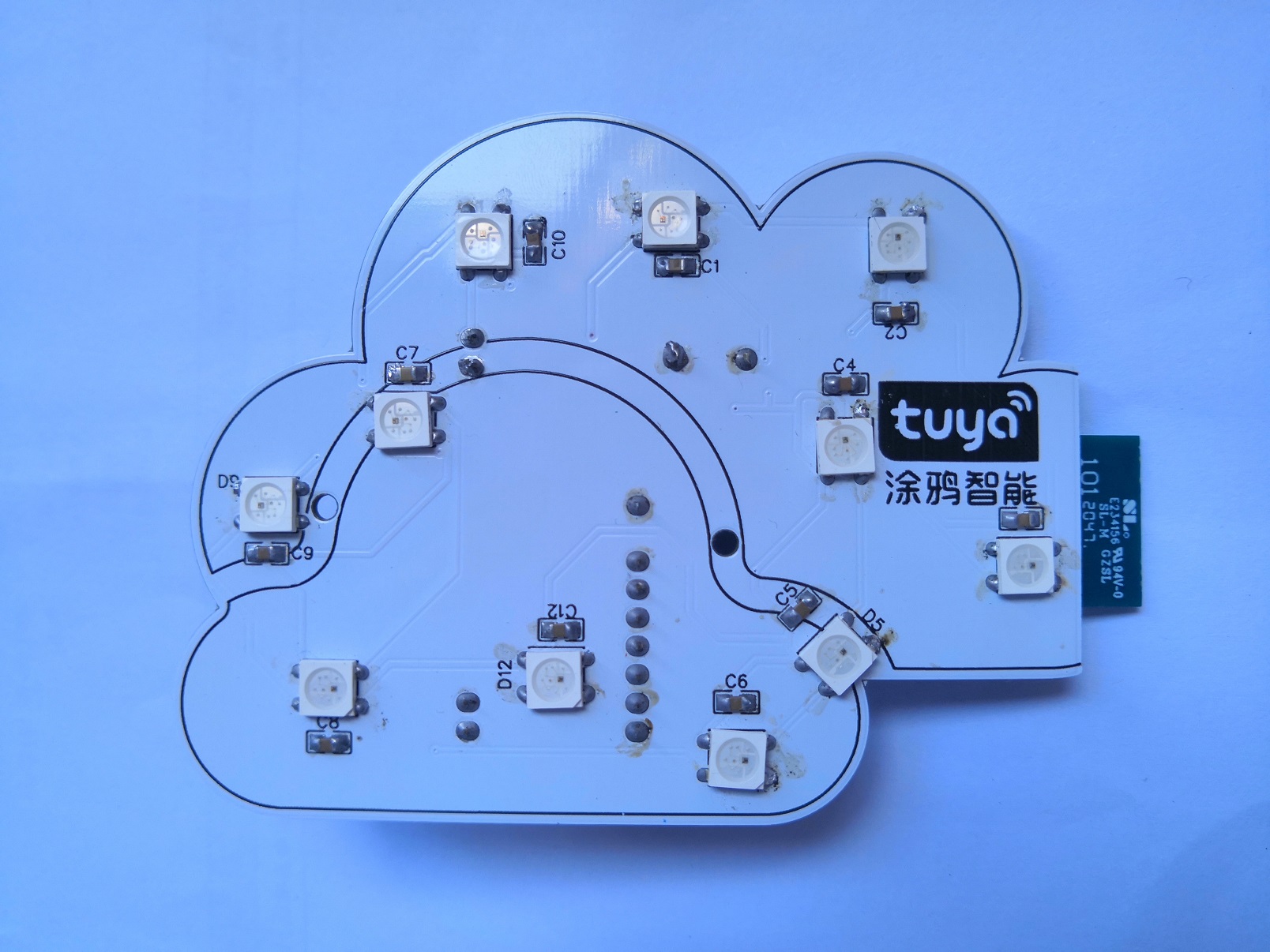

将原理图转换成PCB并布线，这步也很简单，因为我的目的是制作一个天气云，所以我的PCB的外观是云的形状，有助于后期安装3D外壳。

tips：尽量自己去布线，因为我觉得图比较简单，就自动布线了，也没检查。后期才发现自动布线都是乱的，通信效果很差，最后还
