小哥送女友幻彩灯,惊呼内行

概况

一款基于CBU的幻彩灯带soc方案控制器开发板

各位小伙伴可自行DIY,可登录:

https://t.tuya.com/AY1D3R6qzx

物料清单硬件 (8)

  • cbu数量:1在涂鸦买啊
  • typec母座数量:1typec母座6p的
  • 按钮数量:1按钮6*6的
  • ams1117 3.3v数量:1ams1117 3.3v
  • 10uf电容数量:110uf电容 0603的
  • 排针和排母数量:9排针和排母N个
  • ws2812b数量:1ws2812b灯珠
  • 100nf电容数量:1100nf电容 0603的

步骤

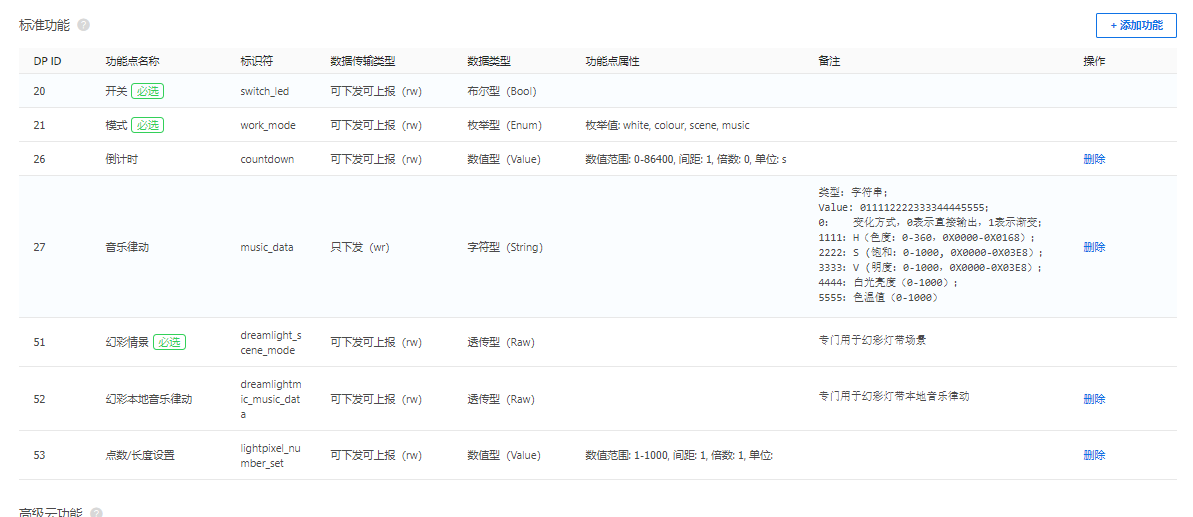

选择功能

小哥送女友幻彩灯,惊呼内行

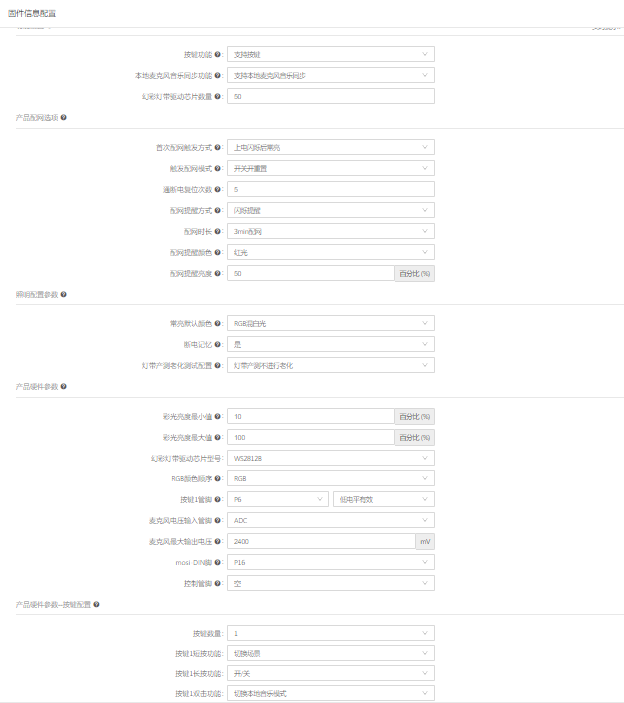

配置固件

小哥送女友幻彩灯,惊呼内行

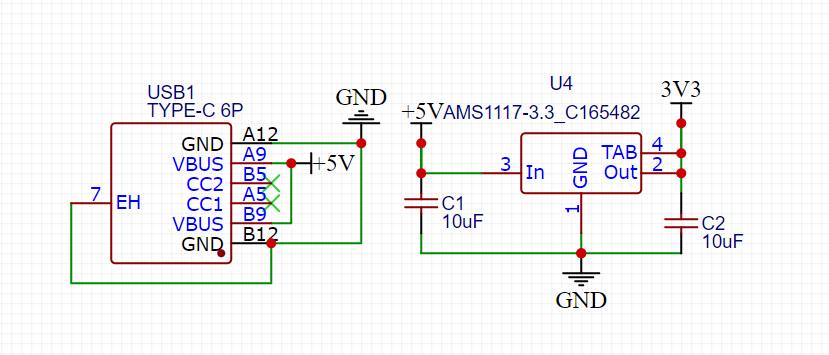

画板子供电部分

采用极为先进的type-c接口 经典的ams1117+2颗10uf稳压套餐

小哥送女友幻彩灯,惊呼内行

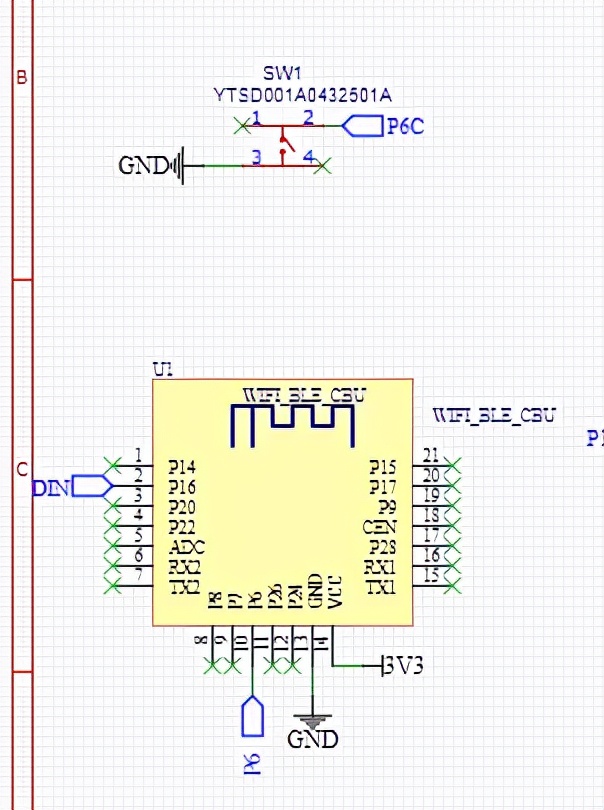

主控

采用涂鸦cbu芯片

小哥送女友幻彩灯,惊呼内行

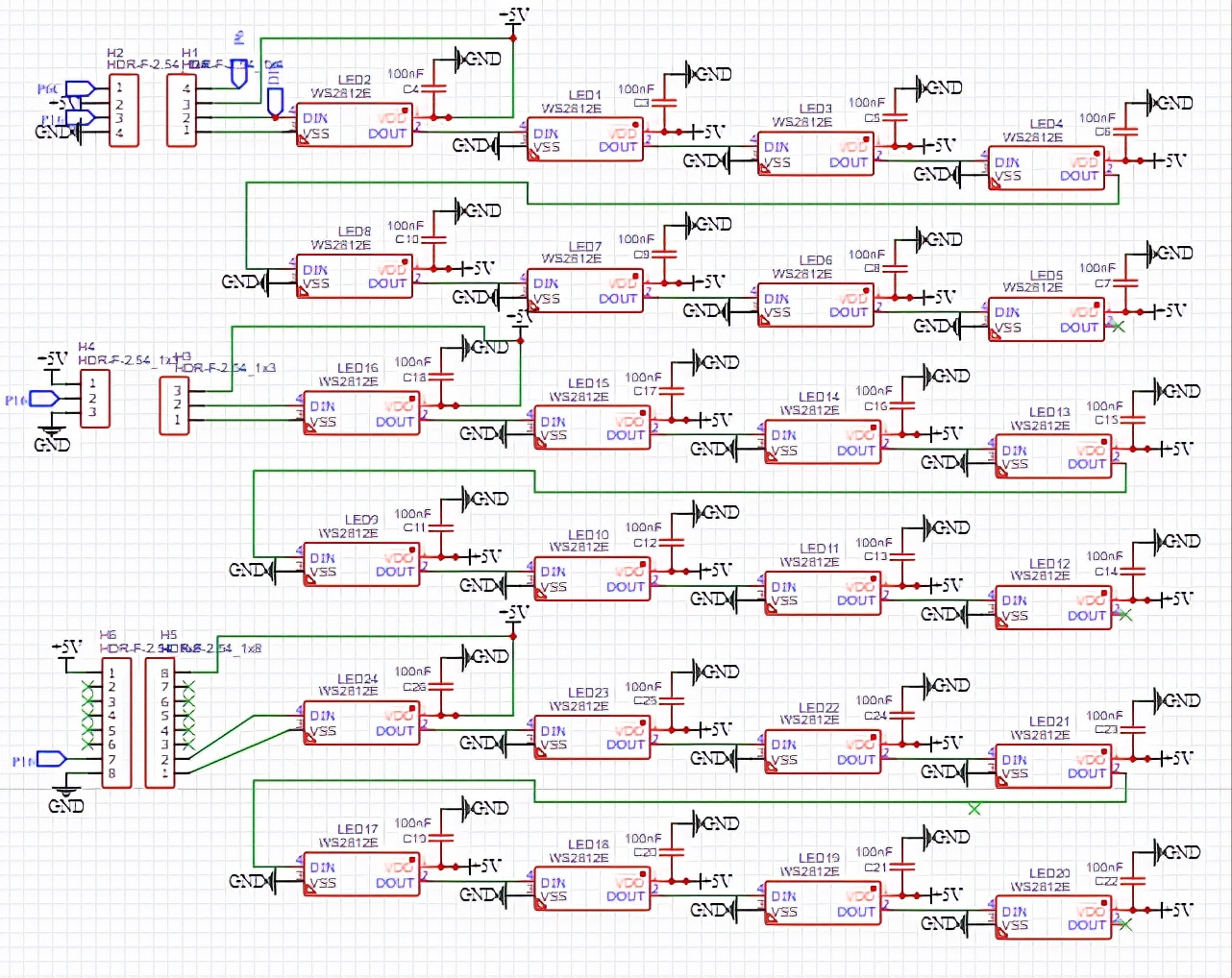

灯珠

采用ws2812b 分为3路绘制

小哥送女友幻彩灯,惊呼内行

打板子

因为经费有限 只能把每个部件拼一起 然后拿到切开

焊板子(bom也在github)

推荐使用加热台惹!灯珠不推荐拿电烙铁焊接

https://github.com/knyin/-CBU-soc

小结

首先感谢涂鸦智能给予我们开发者的大力支持

此次活动让我学到了许多知识,各位小伙伴可自行DIY,可登录:

https://t.tuya.com/AY1D3R6qzx
