GD32E103C8T6将内部晶体起振方式改为外部8M晶体起振

1.首先查阅芯片的数据手册看是否支持外部晶体起振，GD32E103C8T6我看了是支持的。
2.其次要确保目标板是有外部晶体连接的，没有外置晶体这样操作并没有作用。
3.另外在PCB布线时，晶振电路的走线尽量短且靠近IC，杜绝在晶振两脚走线。

在system_gd32e10x.c文件里将IRC（尾部IRC是内部晶体的意思）注释，放开对应72M HXTAL（尾部HXTAL是外部晶体的意思）的注释，这里我的内部程序已经经过了分频、倍频，所以不能乱选，根据自己需求选择。

/* select a system clock by uncommenting the following line */
/* use IRC8M */
//#define __SYSTEM_CLOCK_IRC8M                    (uint32_t)(__IRC8M)
//#define __SYSTEM_CLOCK_48M_PLL_IRC8M            (uint32_t)(48000000)
#define __SYSTEM_CLOCK_72M_PLL_IRC8M            (uint32_t)(72000000)
//#define __SYSTEM_CLOCK_108M_PLL_IRC8M           (uint32_t)(108000000)
//#define __SYSTEM_CLOCK_120M_PLL_IRC8M           (uint32_t)(120000000)

/* use HXTAL(CK_HXTAL = 8M) */
//#define __SYSTEM_CLOCK_HXTAL                    (uint32_t)(__HXTAL)
//#define __SYSTEM_CLOCK_48M_PLL_HXTAL            (uint32_t)(48000000)
//#define __SYSTEM_CLOCK_72M_PLL_HXTAL            (uint32_t)(72000000)
//#define __SYSTEM_CLOCK_108M_PLL_HXTAL           (uint32_t)(108000000)
//#define __SYSTEM_CLOCK_120M_PLL_HXTAL           (uint32_t)(120000000)

/* select a system clock by uncommenting the following line */
/* use IRC8M */
//#define __SYSTEM_CLOCK_IRC8M                    (uint32_t)(__IRC8M)
//#define __SYSTEM_CLOCK_48M_PLL_IRC8M            (uint32_t)(48000000)
//#define __SYSTEM_CLOCK_72M_PLL_IRC8M            (uint32_t)(72000000)
//#define __SYSTEM_CLOCK_108M_PLL_IRC8M           (uint32_t)(108000000)
//#define __SYSTEM_CLOCK_120M_PLL_IRC8M           (uint32_t)(120000000)

/* use HXTAL(CK_HXTAL = 8M) */
//#define __SYSTEM_CLOCK_HXTAL                    (uint32_t)(__HXTAL)
//#define __SYSTEM_CLOCK_48M_PLL_HXTAL            (uint32_t)(48000000)
#define __SYSTEM_CLOCK_72M_PLL_HXTAL            (uint32_t)(72000000)
//#define __SYSTEM_CLOCK_108M_PLL_HXTAL           (uint32_t)(108000000)
//#define __SYSTEM_CLOCK_120M_PLL_HXTAL           (uint32_t)(120000000)

到这里你以为结束了？如果是GD32F130C8T6芯片，在HXTAL_VALUE上鼠标右键 go to def ‘HXTAL_VALUE’,可以找到很关键的几句话

/* system frequency define */
#define __IRC8M           (IRC8M_VALUE)            /* internal 8 MHz RC oscillator frequency */
#define __HXTAL           (HXTAL_VALUE)            /* high speed crystal oscillator frequency */
#define __SYS_OSC_CLK     (__IRC8M)                /* main oscillator frequency */

以下，这几句话决定了外部8M晶振是否起作用。

/* define value of high speed crystal oscillator (HXTAL) in Hz */
#if !defined  (HXTAL_VALUE)
#define HXTAL_VALUE    ((uint32_t)8000000)
#endif /* high speed crystal oscillator value */

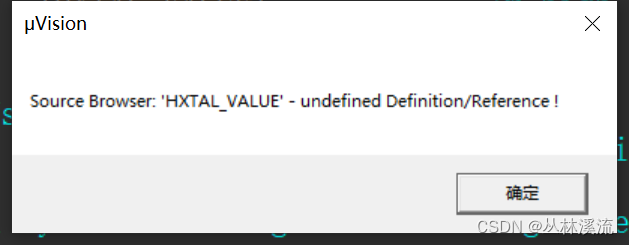

我们再看GD32E103C8T6，大概率会报这个；意思是没有定义HXTAL_VALUE；

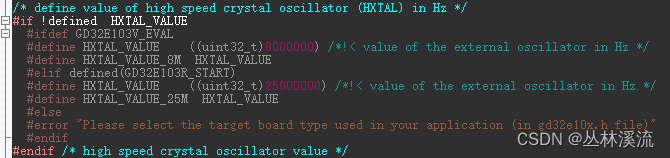

我们用HXTAL_VALUE全局查找，会在gd32e10x.h这个文件里发现重要的几句话是灰色的，也就是没有起作用；

接下来，我们做阅读理解：
#if !defined HXTAL_VALUE
如果没有定义HXTAL_VALUE；
#ifdef GD32E103V_EVAL
如果定义了GD32E103V_EVAL ；
#define HXTAL_VALUE ((uint32_t)8000000) /*!< value of the external oscillator in Hz */
#define HXTAL_VALUE_8M HXTAL_VALUE
这两个宏定义就起作用了；

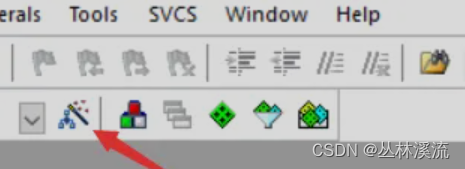

接下来我们看全局预编译，点击魔术棒 -> 选择C\C++

选择以后，可以看到菜单中的Define，如图所示，文本框中输入的预编译的内容中有HXTAL_VALUE，没有GD32E103V_EVAL ，所以 所以啊 友友们发现了吗。
我们就是要改这里，将HXTAL_VALUE删去，加入GD32E103V_EVAL

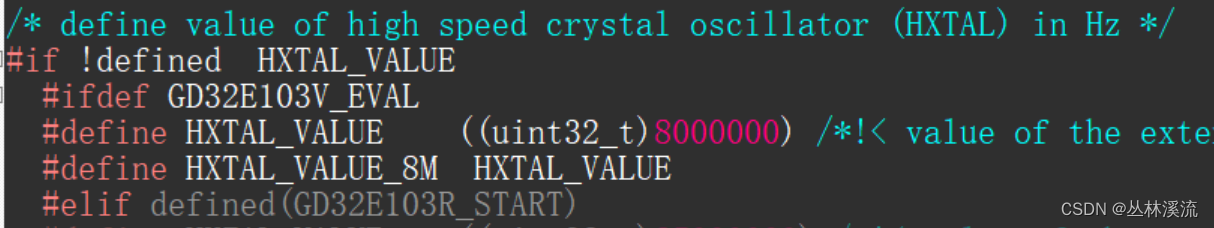

重要的几句话就起作用了，编译一下，大功告成！嘿嘿！给同样玩儿GD32系列的友友一个参考。

这里附一个帖子，就是里面帖子的回复那样。
https://bbs.21ic.com/icview-2686562-1-1.html
