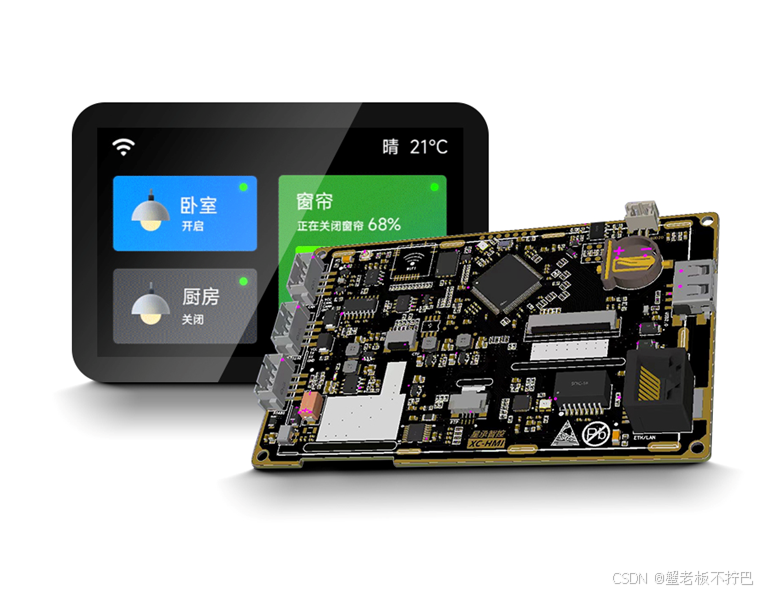

【工业级 4.3 寸串口屏标杆】T201：高性能、多接口、强防护，重新定义工业交互新体验

关键词：T201、4.3 寸、工业串口屏、手持终端

一、产品亮点

• 超小尺寸：122×75mm 小板，适合嵌入式设备集成
• 双 ARM 架构：支持多任务并行处理（如 UI 渲染 + 视频解码）
• 双触摸方案：电容 / 电阻屏独立接口，适配不同环境
• 多屏兼容：支持 480×272（标配）/800×480 高分屏切换

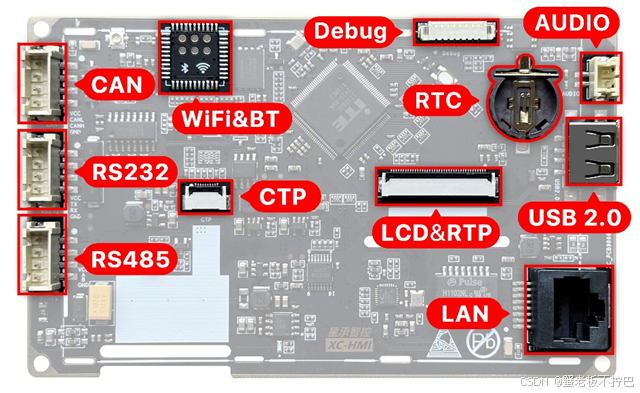

• 多种接口选择：支持RS232,RS485,CAN,网口

二、硬件架构

1. 核心芯片：
   • IT9866 双 ARM9 处理器（800MHz+400MHz），324MHz RISC 协处理器
   • 512Mb DDR2 内存（片内），256Mb NOR Flash（板载，可选配）
   • 支持视频播放，H.264硬件解码
   • 支持2D图片加速引擎，支持PNG,JPG
   • 支持音频播放，MP3，WAV
2. 显示接口：
   • 40PIN FPC 屏线，支持 RGB888 接口
   • 背光控制：软件PWM 调节亮度，寿命≥30,000 小时

三、功能模块详解

1. 显示与图形

• 2D 加速：支持旋转、镜像、透明色处理
• 图片格式：JPEG 硬件解码
• 视频播放：MJPEG 720P@30fps

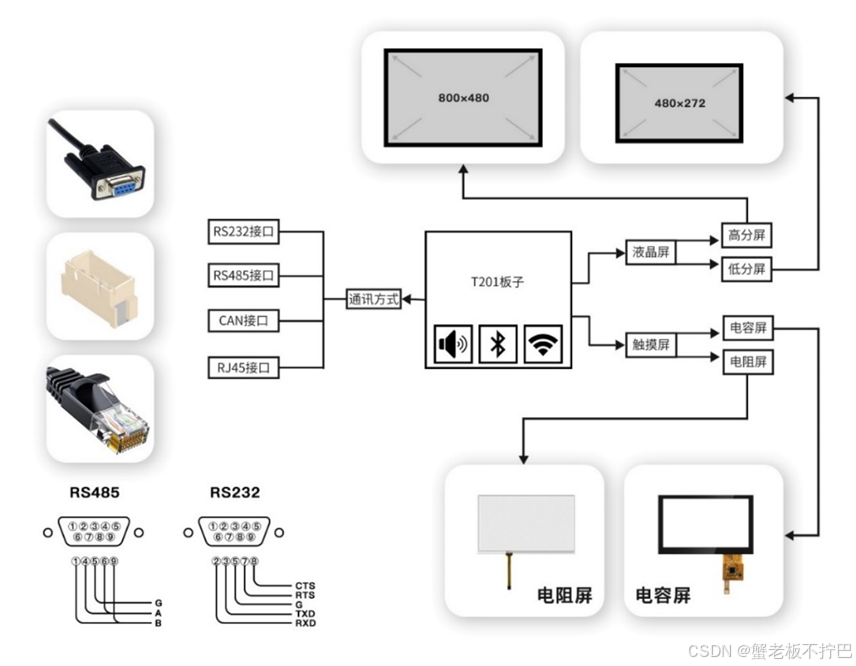

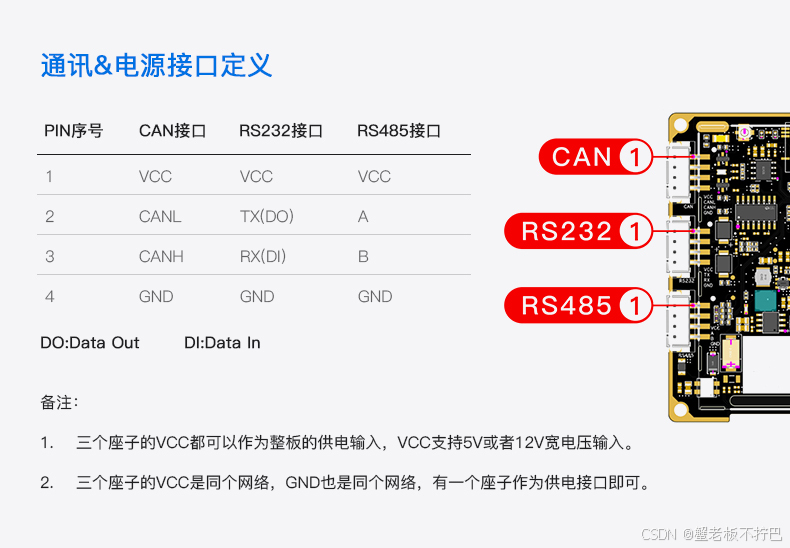

2. 通讯接口



接口类型	特性	典型应用场景
RS232	全双工异步串口，低功耗，短距离（15 米内）稳定通信	连接电脑、打印机等设备进行指令传输和数据交互
RS485	半双工差分双绞线传输，抗干扰强，支持多节点长距离高速通信	工业自动化生产线、智能电网监测等领域设备组网
CAN	支持 5Mbit/S 高速通信，协议严谨可靠	连接工业机器人、传感器等 CAN 总线设备
LAN	网口支持 10/100Mbps 自适应，可定制化协议	接入企业内部网络，实现远程监控和数据共享， 亦可自定义搭配PLC设备

3. 扩展功能

• RTC 时钟：纽扣电池供电，支持年月日时分秒显示
• 音频输出：3W 功放，支持 MP3 解码（需外接扬声器）

四、典型应用案例

1. 物流手持终端：
   • 集成扫码模块，实现订单信息实时显示
   • 电容屏操作灵敏，适应户外环境
2. 电力监测仪：
   • RS485 连接电表，实时显示电压 / 电流数据
   • 电阻屏支持强电磁干扰下的稳定操作
3. 智能家居面板：
   • 800×480 高分屏显示家居状态
   • WiFi 模块实现远程控制（需外接）

五、开发资源

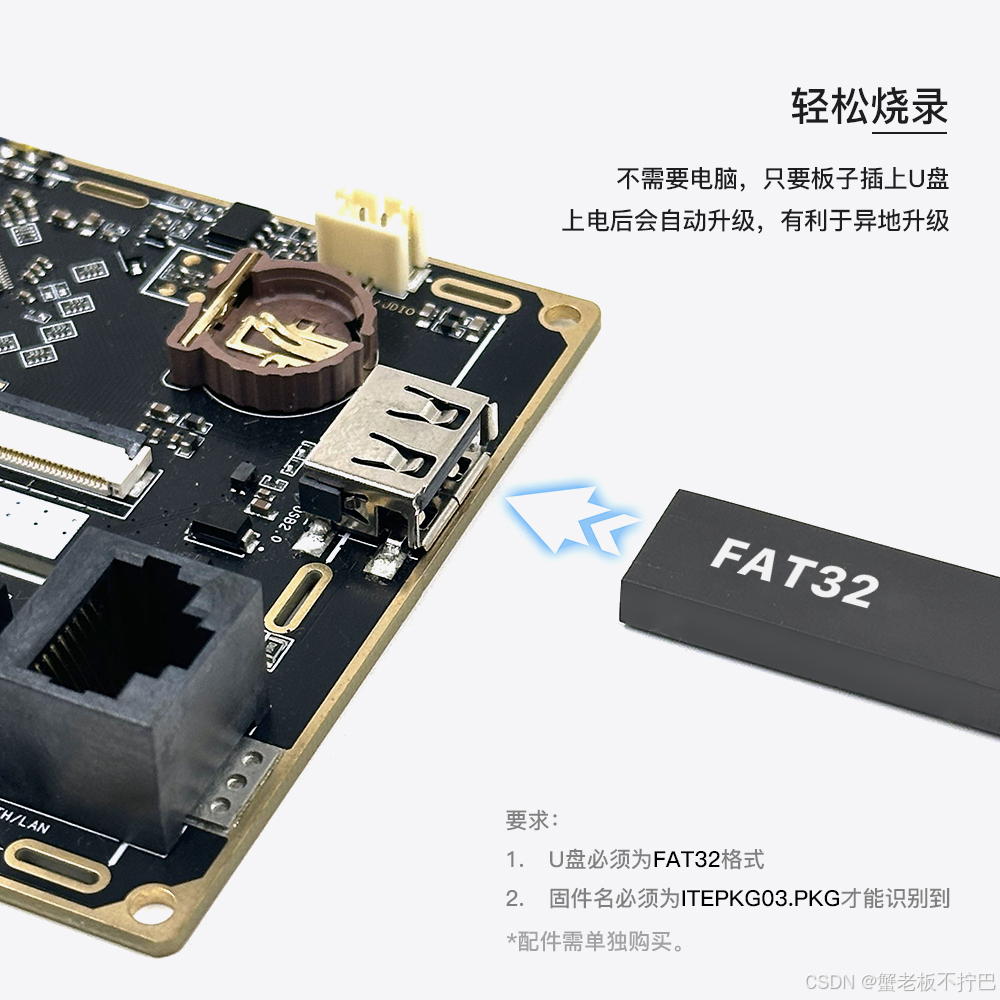

1. 烧录方式：
   • USB2.0 接口，支持 FAT32 格式 U 盘自动升级
   • 烧录文件命名规范：ITEPKG03.PKG
2. 调试工具：
   • 提供 SPI 转 USB 调试板，支持串口打印与寄存器读写
3. 软件支持：
   • 提供 UI 设计工具，支持拖拽式界面开发（GUI很好用！谁用谁知道）



六、选型对比

型号	T201	竞品 C	竞品 D
尺寸	4.3"	4.3"	4.3"
分辨率	480×272（可选 800×480）	480×272	800*480
CPU	800Mz+400MHz双核，32bit 支持多线程处理	250MHz，8bit	单核200~400MHz，32bit
片内存储	512Mb_DDR2（64MB）	1MB	1MB+512KB
色彩	RGB888,24位 (16.7M色)	RGB666,18位 (262K色)	RGB565,16位 (65K色)
操作系统	OpenRTOS	无操作系统	无操作系统
多媒体	支持硬件H.264,2D,AUDIO等	/	/
通讯接口	支持多种适配 RS232/RS485/CAN/LAN	RS232/TTL	RS232/RS485
触摸方案	电容 / 电阻双支持	仅电阻	仅电容
宽压输入	4.5-18V	5V	5V

七、订购信息

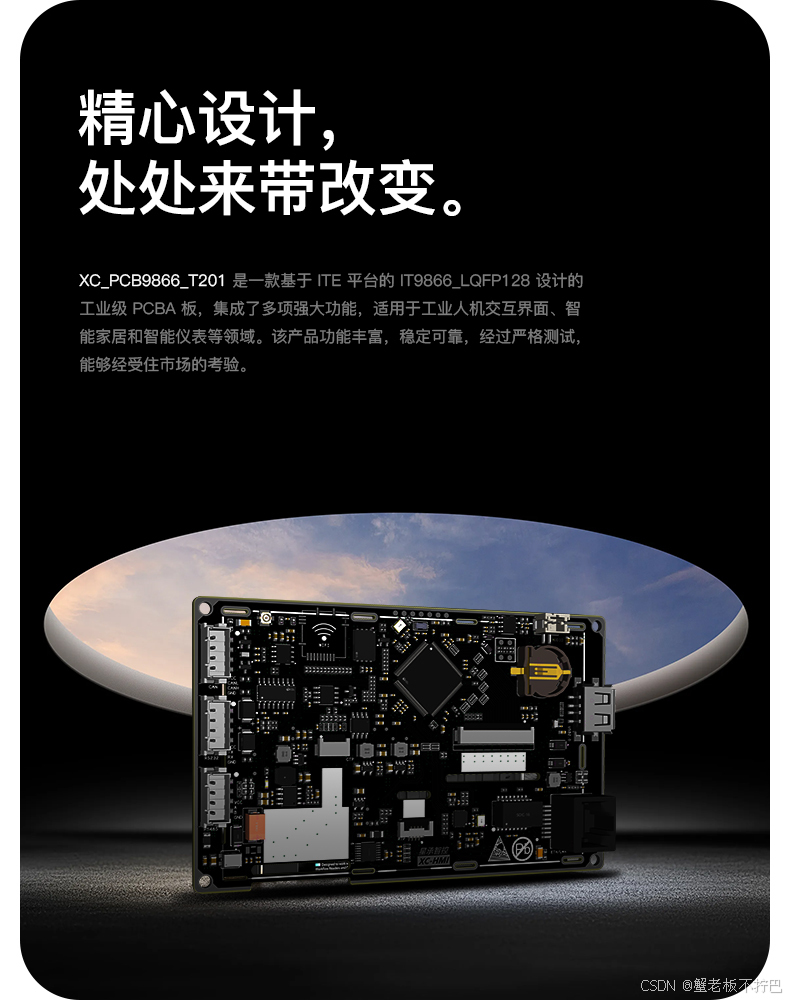

• 型号：XC_PCB9866_T201
• 标配：4.3 寸 IPS 屏（22142T043HPWA08C1R0Q1） + 电容屏
• 定制选项：可升级至 800×480 分辨率

获取资料：T201规格书：https://pan.baidu.com/s/12B7WbRBuu7qs5AgvUV_c2Q（
提取码：XCZK）
