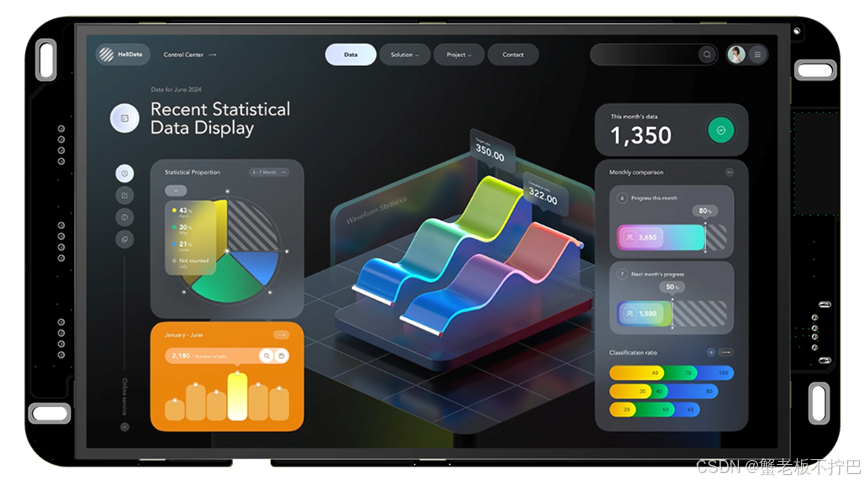

【工业控制专家】T204（7 寸）串口屏：多协议工业终端

关键词：T204、7 寸、工业串口屏、CAN 总线

一、产品亮点

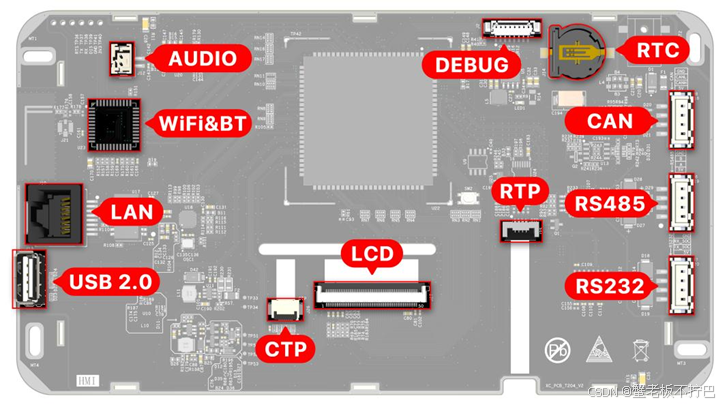

• 全工业接口：RS232/RS485/CAN/RJ45 一网打尽
• 抗干扰设计：差分信号传输，浪涌保护电路
• 高可靠性：双 ARM 架构，看门狗复位，不死机设计

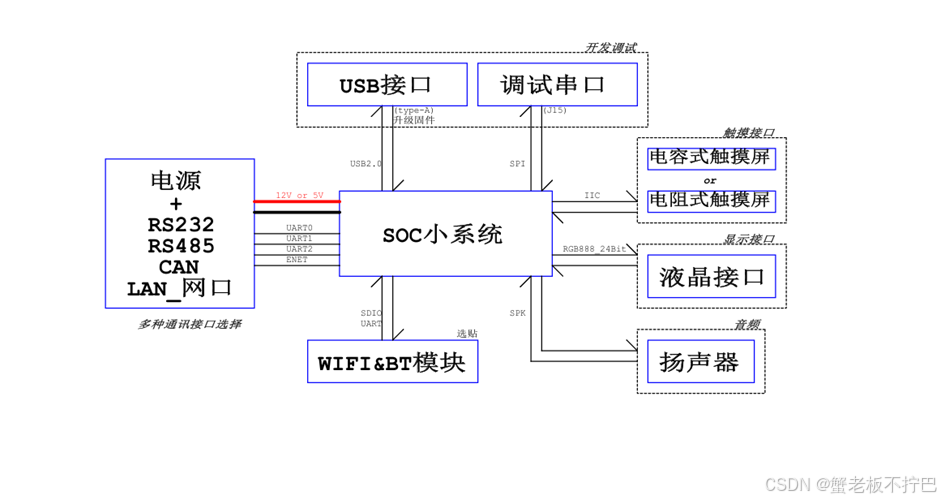

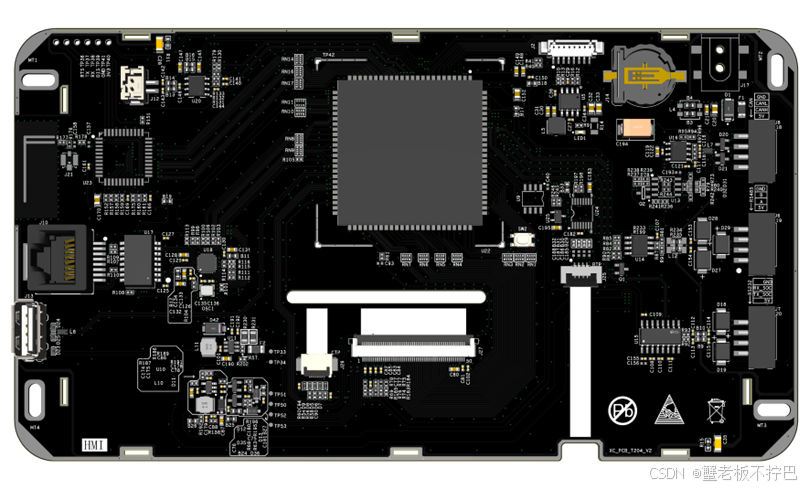

二、硬件架构

1. 核心模块：
   • IT9866 双 ARM9 处理器，512MB DDR2 内存
   • 256MB NOR Flash，支持 FAT32 文件系统
2. 显示模块：
   • 7 寸 IPS 屏（1024×600 可选），24bit RGB 接口
   • 背光寿命：≥30,000 小时（典型值）

三、功能模块详解

1. 工业通讯

• CAN 总线：
  • 支持 5Mbps 高速通讯，符合 ISO 11898 标准
  • 典型应用：汽车电子、工业机器人控制
• RS485：
  • 半双工差分传输，支持 Modbus RTU 协议
  • 通信距离：最远 1200 米（波特率 9600bps）

2. 显示与交互

• 图形引擎：支持反走样线条绘制，UI 界面更平滑
• 触摸响应：电容屏支持 10 点触控，响应时间 < 10ms

3. 扩展功能：

• GPIO 接口：可外接传感器（如温湿度、光照）
• 音频输入：支持 MIC 输入，实现语音交互

四、典型应用案例

1. 工业自动化：
   • 连接西门子 PLC，实现设备参数实时监控
   • 支持梯形图显示与故障报警功能
2. 新能源设备：
   • 充电桩人机界面，显示充电状态与金额
   • CAN 总线连接 BMS 电池管理系统
3. 交通领域：
   • 车载信息终端，显示导航与多媒体内容
   • 网口接入交通管理平台

五、开发资源

1. 烧录工具：

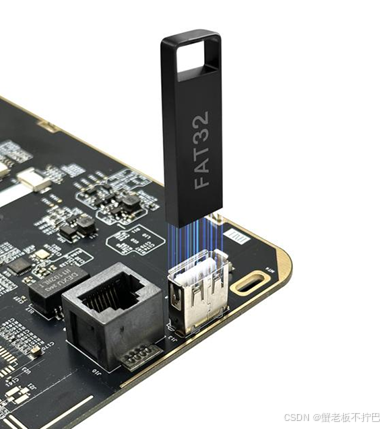

   • U 盘自动烧录，支持断电续传功能
   • 烧录指示灯：蓝色闪烁表示升级中，常亮表示完成
2. 开发工具：
   • 提供 Visual Studio 开发环境支持
   • 示例代码：包含网口 TCP 通信与 CAN 数据解析

六、选型对比

对比项	T204	竞品 E	竞品 F
尺寸	7"	7"	7"
分辨率	800×480（可选 1024×600）	800×480	1024×600
CAN 接口	支持 5Mbps	支持 1Mbps	无
宽温范围	-20~+70℃	-10~+60℃	0~+50℃

七、订购信息

• 型号：XC_PCB9866_T204
• 标配：7 寸 TN 屏（800×480） + 电阻屏
• 升级选项：可定制 1024×600 IPS 屏，增加 CAN 隔离模块

获取资料：T204规格书：https://pan.baidu.com/s/1KohdId-bAmMg_-UnsnjHhw （提取码：XCZK）
技术支持：星承智控公众号
