【工业级旗舰】T205（8 寸）串口屏：高性能人机交互解决方案

关键词：IT9866、T205、工业串口屏、8 寸 IPS、多协议通讯

一、产品概述

基于 ITE IT9866 高性能 SoC 设计，集成双 ARM9 处理器（800MHz+400MHz），支持 1280×800 高清显示与 720P 视频解码，适用于工业控制、智能设备、数字标牌等领域。

二、核心技术参数

模块	规格
CPU	双 ARM9 架构，512MB DDR2 内存

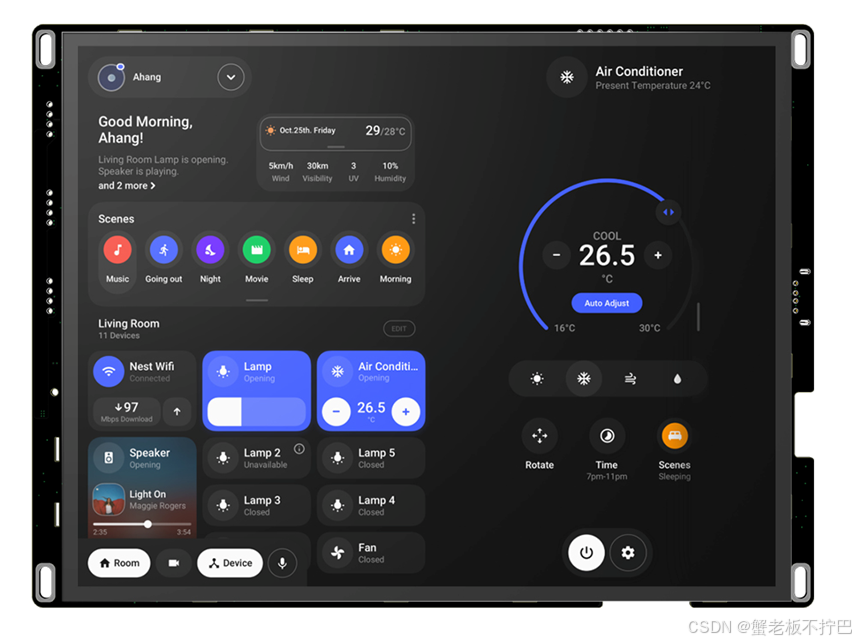

显示	8 寸 IPS 屏，1280×800@60Hz，24bit RGB888
存储	256MB NOR Flash（可选配 1GB）

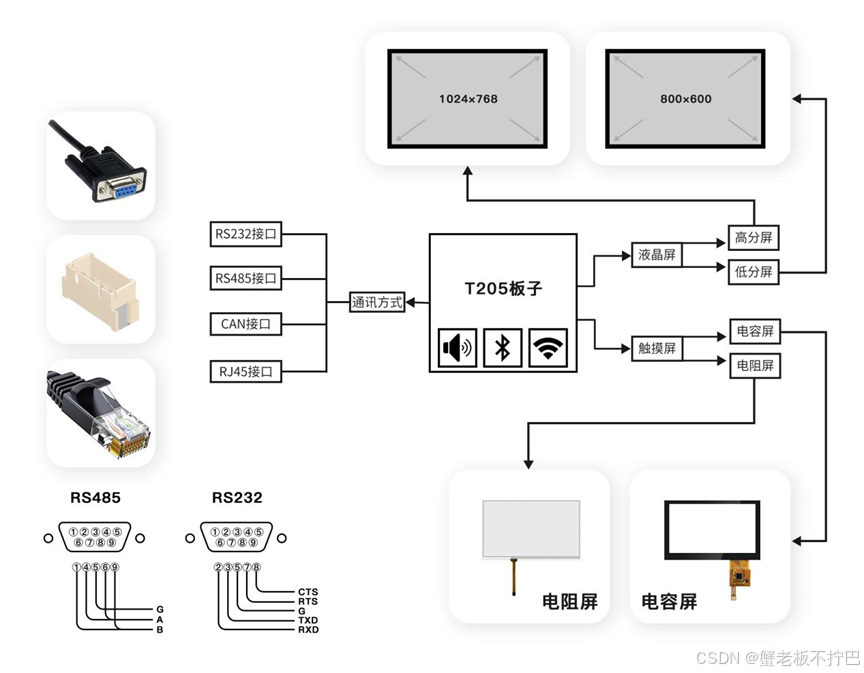

通讯	RS232/RS485/CAN/RJ45，支持 Modbus RTU/TCP
电源	4.5-18V 宽压输入，防反接 / 过压保护
扩展	预留 WiFi 模块接口，支持外接 3W 扬声器

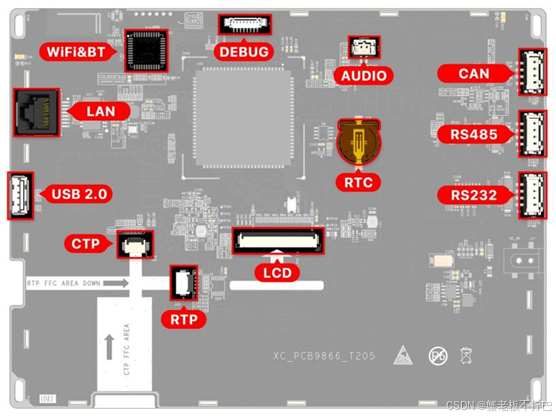

三、硬件设计亮点

1. EMC 防护：
   • 串口接口集成 TVS 管，支持 ±8kV 静电防护
   • 电源输入采用共轭滤波电路，抑制传导干扰
2. 显示优化：
   • 支持 LVDS/MIPI/RGB 多接口，兼容 GT080S0M-N12-1QP2 等主流屏
   • 动态背光调节（PWM 控制），亮度范围 0-350cd/m²
3. 触摸方案：
   • 电容屏：8PIN FPC 接口，支持多点触控
   • 电阻屏：4PIN 排线，适应工业现场油污环境

四、功能模块详解

1. 显示与图形处理

• 2D 加速引擎：支持 BitBlt、旋转、透明叠加，帧率可达 60fps
• 视频解码：H.264 硬件解码，支持 720P@30fps 实时播放
• 图片格式：JPEG/PNG/BMP 硬件解码，支持 256M 像素超高清图片

2. 通讯接口

• CAN 总线：
  • 符合 ISO 11898 标准，支持 5Mbps 高速通讯
  • 典型应用：车载诊断（UDS）、工业设备组网
• RJ45 网口：
  • 10/100Mbps 自适应，支持定制化协议开发（如 Modbus TCP）

3. 音频与扩展

• 音频输出：3W 功放，支持 MP3/WAV 格式，独立 AUDIO 接口
• RTC 电路：纽扣电池供电，掉电后时钟记录

五、典型应用场景

1. 工业控制：
   • PLC 人机界面（如西门子 S7-1200）
   • 生产线状态监控终端
2. 智能设备：
   • 医疗设备（如血液透析机）
   • 充电桩交互面板
3. 商显领域：
   • 数字标牌（支持分屏显示与视频轮播）
   • 广告机信息发布系统

六、开发支持

1. 工具链：

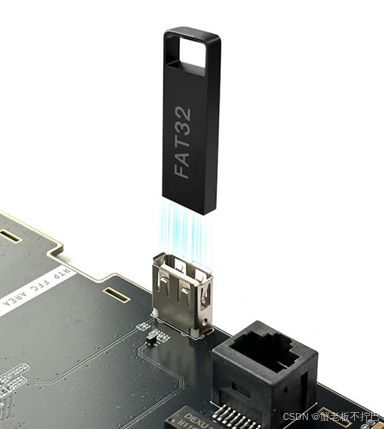

   • 提供 ITEPKG03.PKG 固件烧录包，支持 U 盘一键升级
   • 配套 SPI 转 USB 调试板，支持串口打印与寄存器调试
2. 软件支持：
   • SDK 开发包（C 语言 API）
   • 兼容 MCGS、组态王等主流组态软件
3. 文档资源：
   • 硬件原理图与 PCB 布局图（联系客服获取）
   • 寄存器手册与典型应用代码

七、选型建议

需求场景	推荐配置
高分辨率显示	1024×768 IPS 屏 + 电容触摸屏
工业现场总线	CAN 接口 + 隔离模块（可选）
无线通讯	加装 WiFi 模块，支持 802.11b/g/n 协议

八、对比竞品优势

对比项	T205	竞品 A	竞品 B
分辨率	1280×800	1024×600	800×480
通讯接口	四模（RS232/485/CAN/ 网口）	三模	双串口
存储容量	512MB DDR2	256MB	128MB
宽温支持	-20~+70℃	-10~+60℃	0~+50℃

九、订购信息

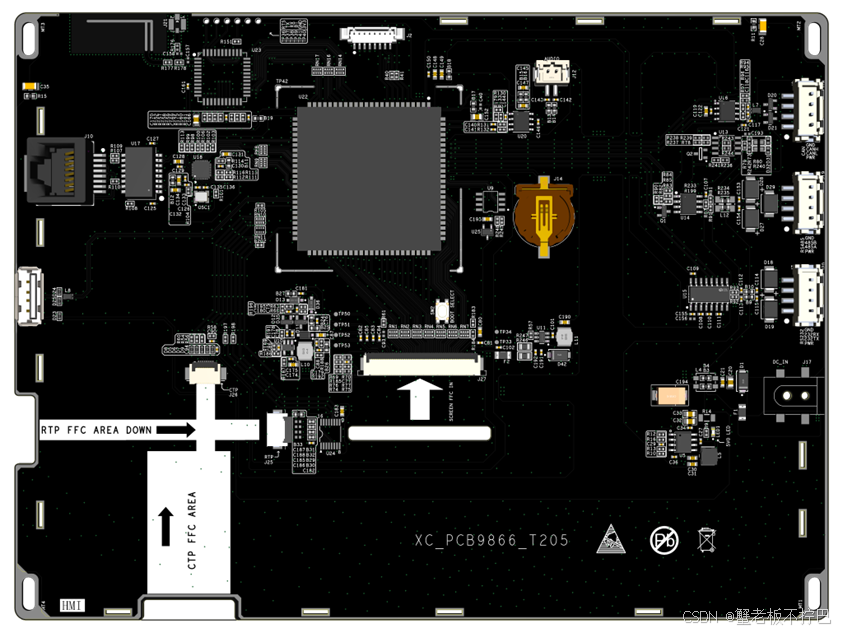

• 型号：XC_PCB9866_T205
• 标配：8 寸 IPS 屏（GT080S0M-N12-1QP2） + 电容屏
• 定制化：支持屏尺寸、分辨率、接口协议定制

获取资料：T205规格书：https://pan.baidu.com/s/1pSu4v7449MEHQGmbqpFEHQ
（提取码：XCZK）
技术支持：星承智控公众号
