STM32·HAL库开发（十二）IWDG独立看门狗——案例：按键喂狗

本文链接：https://blog.youkuaiyun.com/weixin_49941024/article/details/132400956

【demo · IWDG_KEY_USART】

【看门狗简述】

在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场的干扰，造成程序的跑飞，从而陷入死循环，程序的正常运行被打断，由单片机控制的系统无法继续工作，会造成整个系统的陷入停滞状态。

出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的模块或者芯片，俗称“看门狗 ” (watchdog) 。

【独立看门狗】

独立看门狗工作在主程序之外，能够完全独立工作，它的时钟是专用的低速时钟（ LSI ），由 VDD 电压供电，在停止模式和待机模式下仍能工作。

独立看门狗 本质是一个 12 位的递减计数器 ，当计数器的值从某个值一直减到0 的时候，系统就会产生一个复位信号，即 IWDG_RESET 。如果在计数没减到0 之前，刷新了计数器的值的话，那么就不会产生复位信号，这个动作就是我们经常说的喂狗。

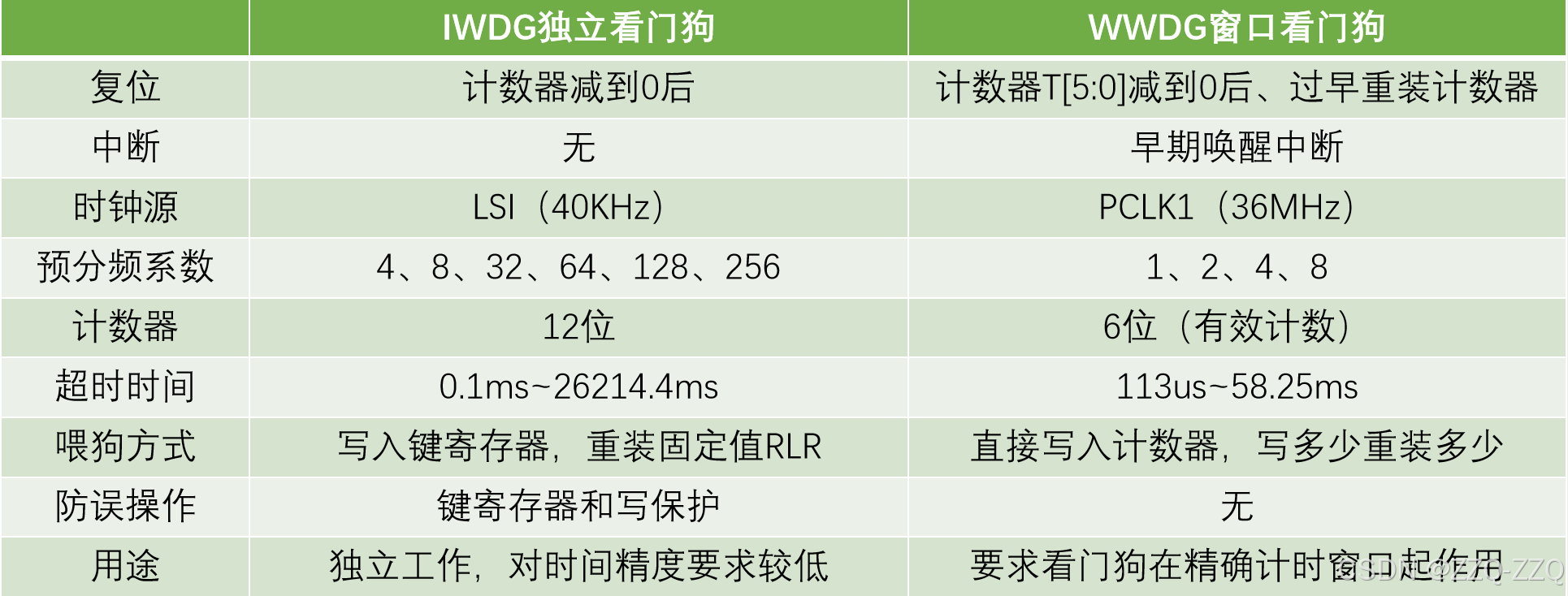

独立看门狗主要用于检测硬件异常，窗口看门狗主要用于检测软件异常

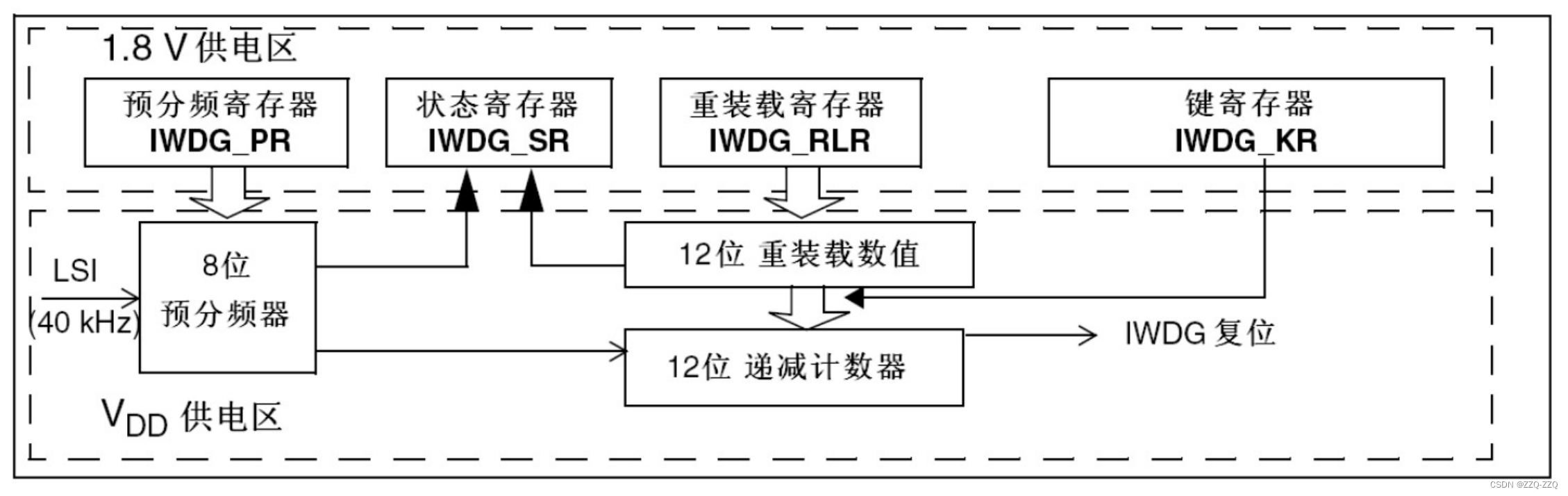

【独立看门狗框图】

喂狗是指在IWDG_RLR重装载寄存器中写值

【独立看门狗时钟】

独立看门狗的时钟由独立的RC 振荡器 LSI 提供，即使主时钟发生故障它仍然有效，非常独立。启用IWDG后， LSI 时钟会自动开启。 LSI时钟频率并不精确，F1用40kHz。

LSI经过一个 8 位的预分频器得到计数器时钟。

分频因子可以是：[4,8,16,32,64,128,256,256]

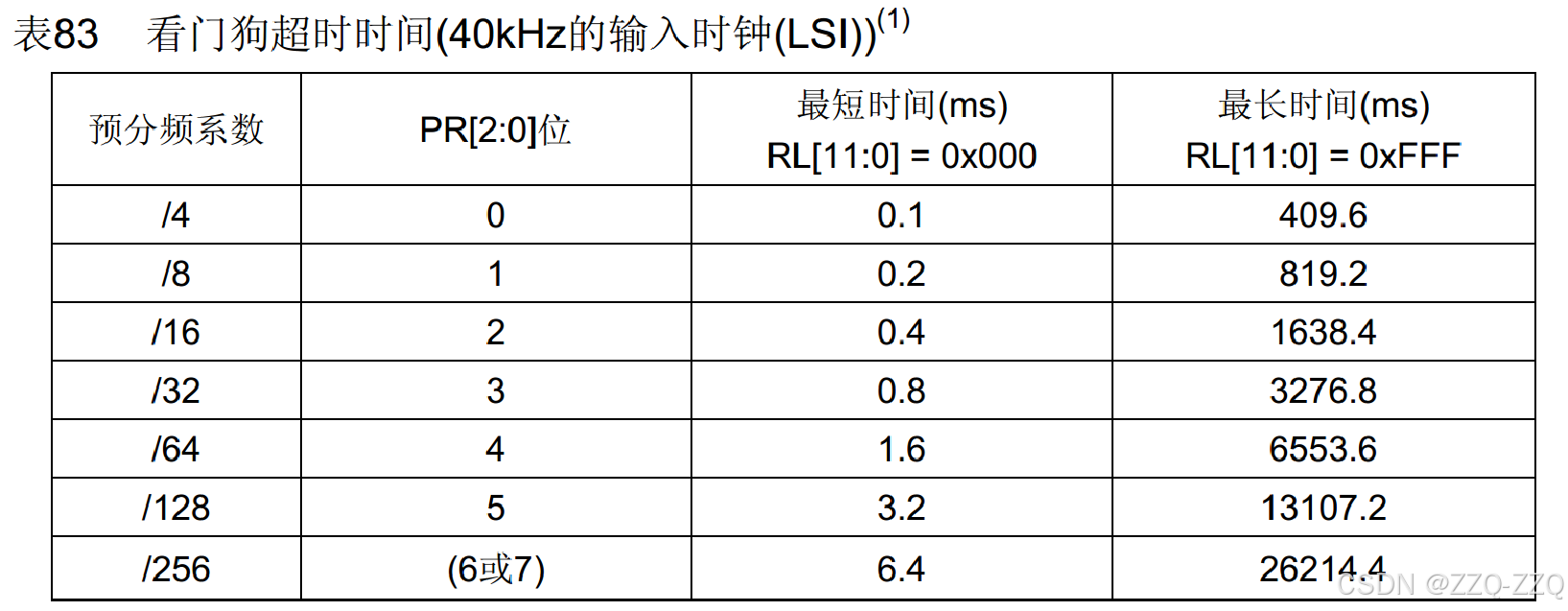

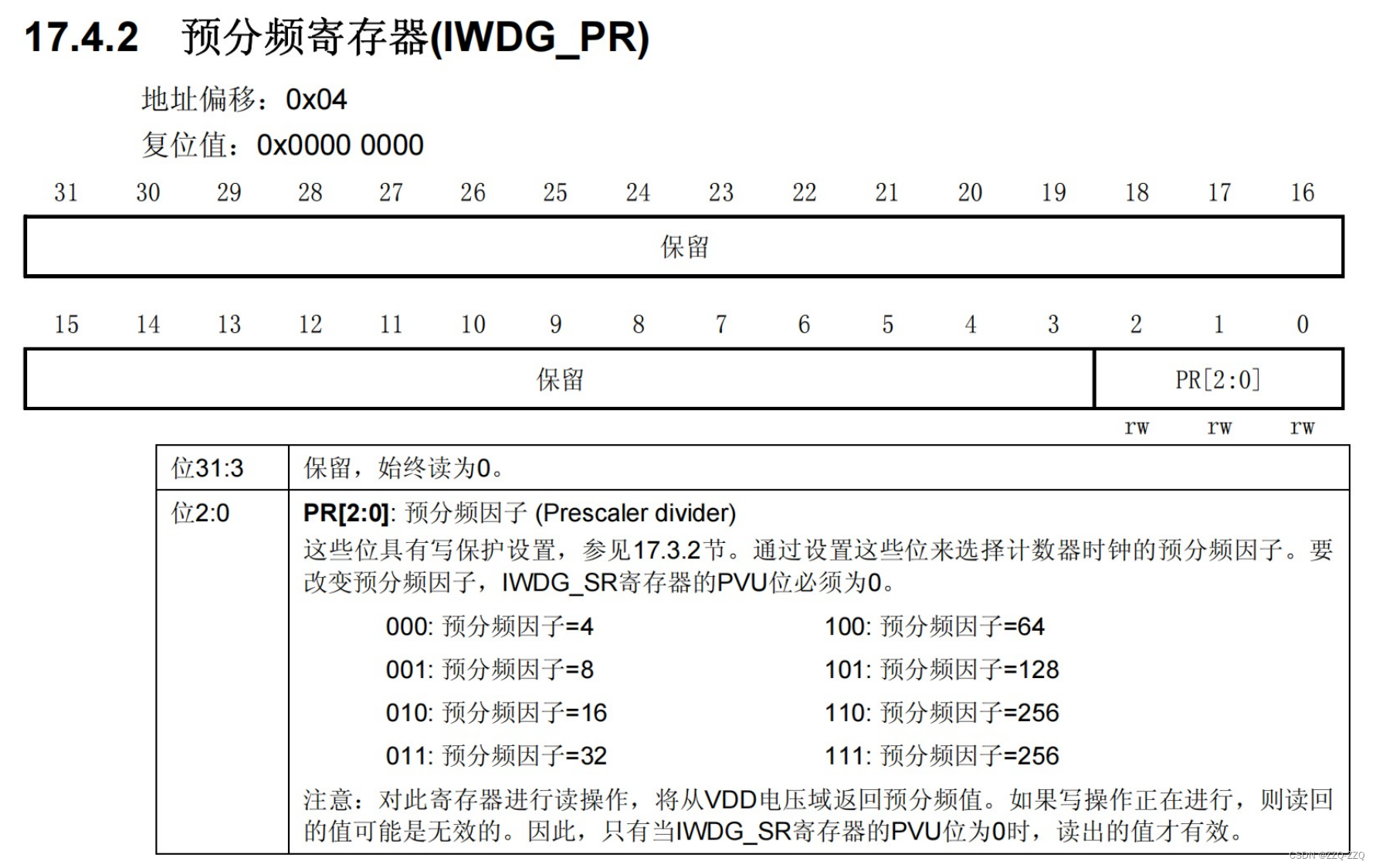

【预分频寄存器IWDG_PR】

// 刊误：111时预分频因子为512

分频系数计算公式：

说明： prer即PR[2:0]的值，上表给出的预分频因子PSC是根据公式计算后的结果
例： PR[2:0] = 010 时，PSC = 4 × 2² = 16

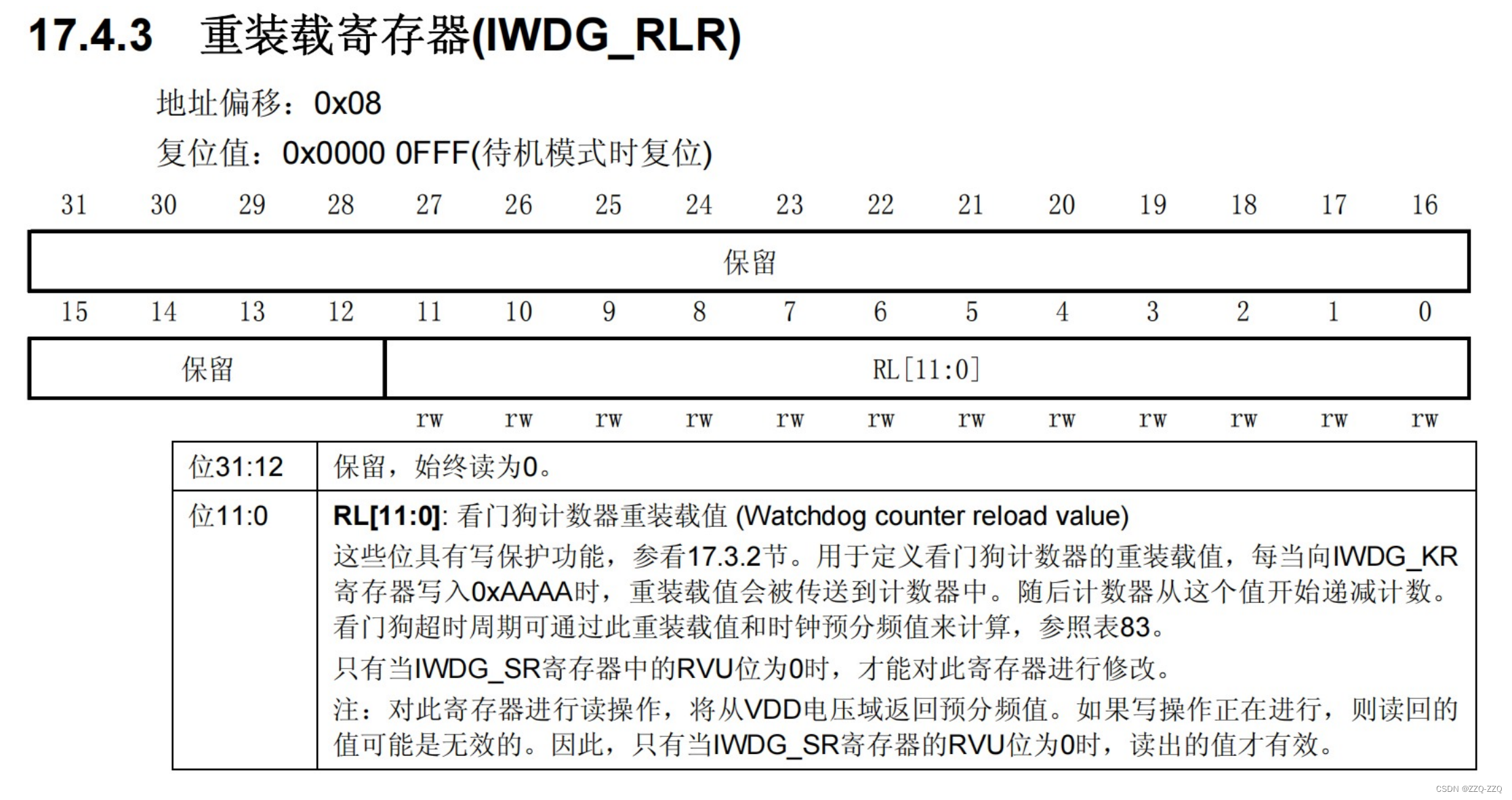

【重装载寄存器IWDG_RLR】

重装载寄存器 是一个12 位的寄存器，用于存放重装载值，低 12 位有效，即 最大值为4095 ，这个值的大小 决定独立看门狗的溢出时间

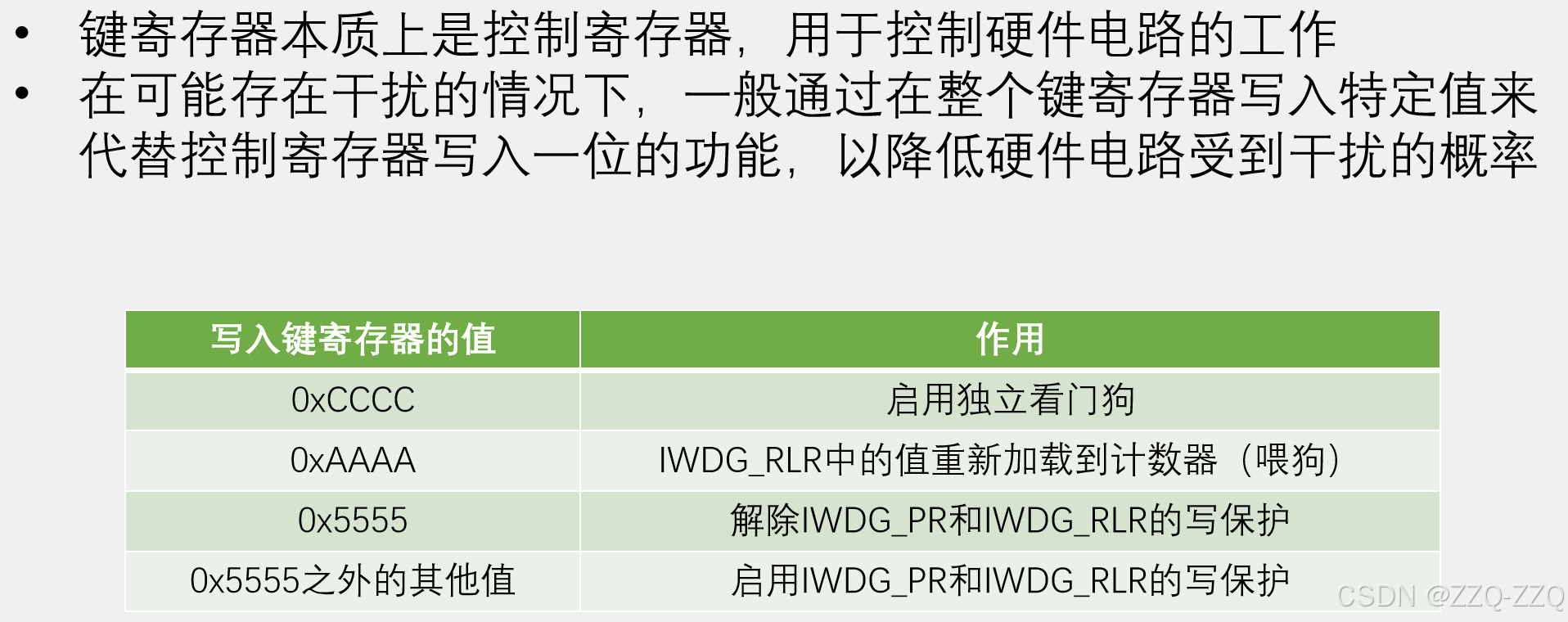

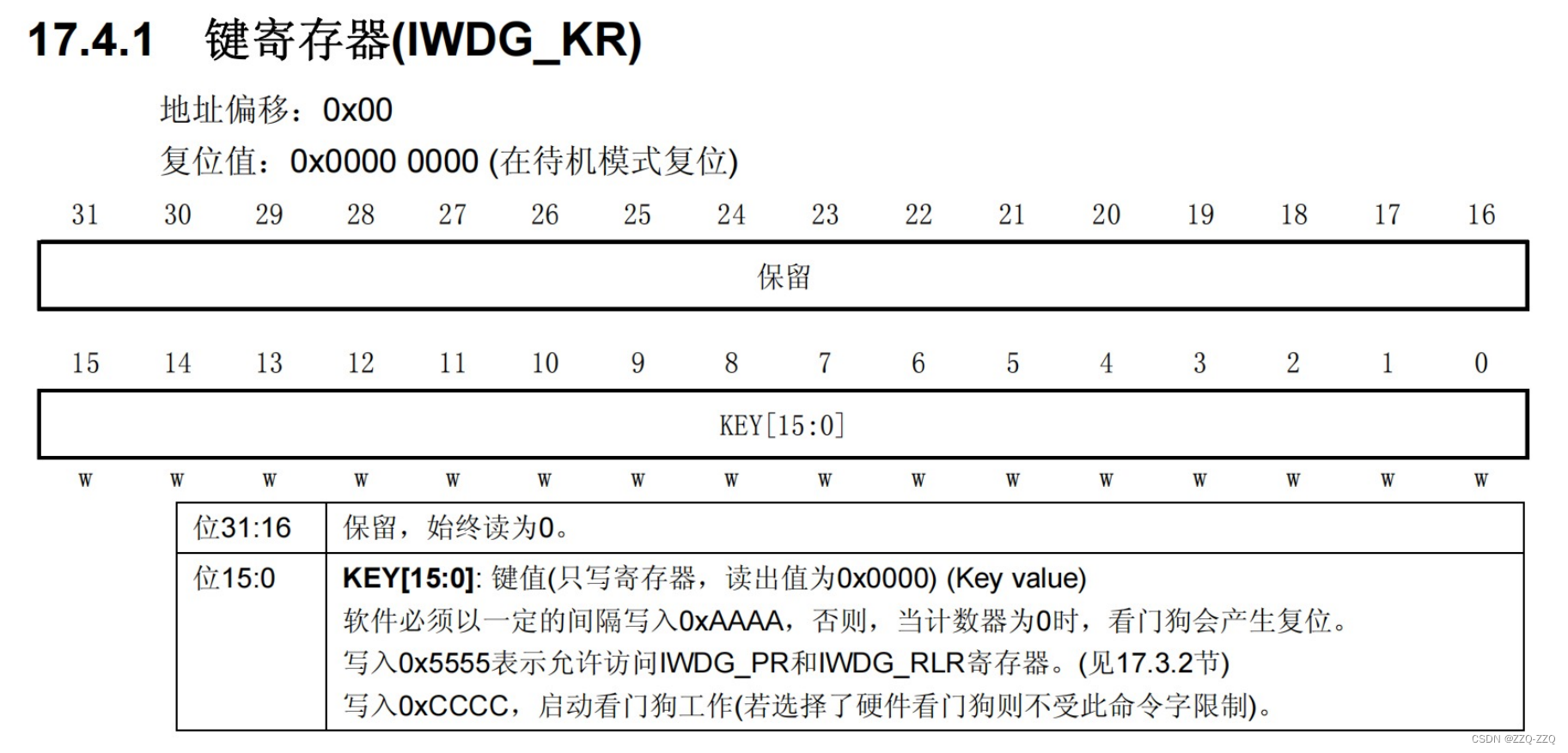

【键寄存器IWDG_KR】

键寄存器 IWDG_KR 可以说是独立看门狗的一个 控制寄存器 ，主要有三种控制方式，往这个寄存器写入下面三个不同的值有不同的效果

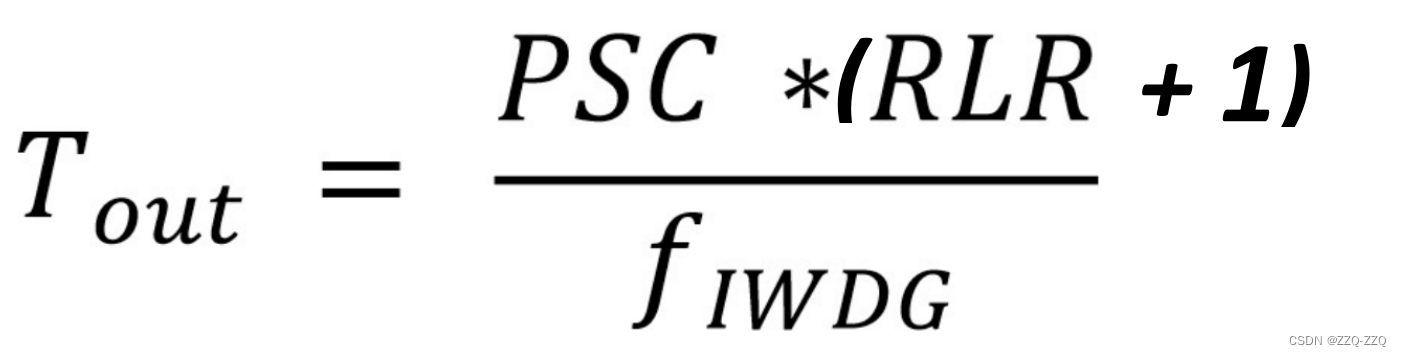

溢出时间计算公式：

计数器时钟（频率）：F_IWDG / PSC
计数器周期（完成一次所需时间）：PSC / F_IWDG
溢出时间（一次时间×次数）：T_out = (PSC * (RLR+1)) / F_IWDG
F_IWDG即LSI，40kHz

最长时间：RLR为4095，T_out = ((256)*(4095+1)) / 40000 = 26.2144 s

【demo · IWDG_KEY_USART】

项目概述：开启独立看门狗，溢出时间为1秒，使用按键1进行喂狗

接线：KEY（按下高电平）——PA1 USART1——PA9 、PA10

溢出时间：PSC=64，RLR=624 T_out = (64*624) / (40×1000) = 1 s

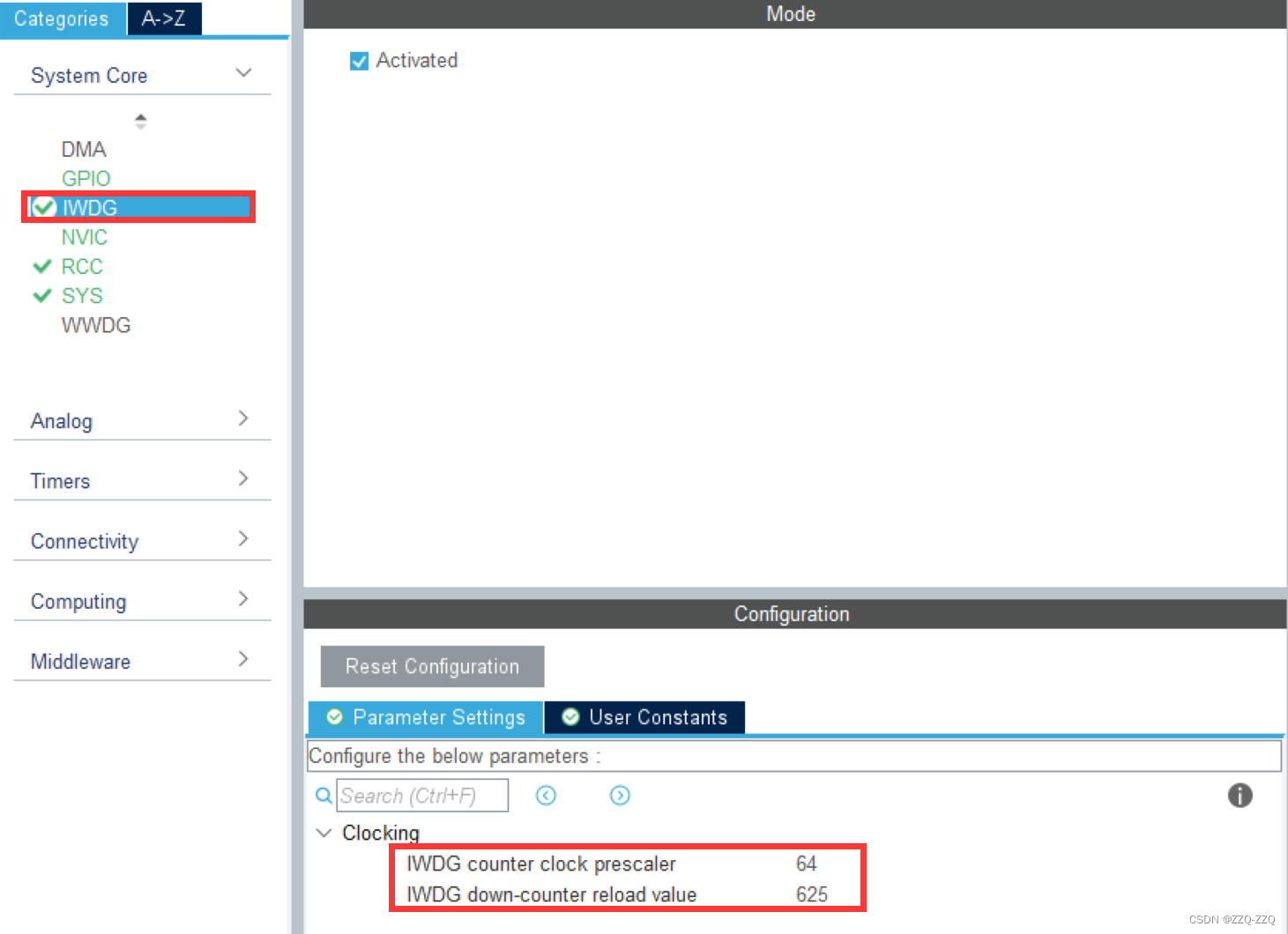

在CubeMX_USART_NVIC基础上修改（增加IWDG,KEY）

初始化函数（CubeMX自动生成）：

MX_IWDG_Init();

喂狗函数：

HAL_IWDG_Refresh(&hiwdg);

/* main.c */

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_USART1_UART_Init();
    MX_IWDG_Init();

	HAL_UART_Receive_IT(&huart1, &buf, 1);

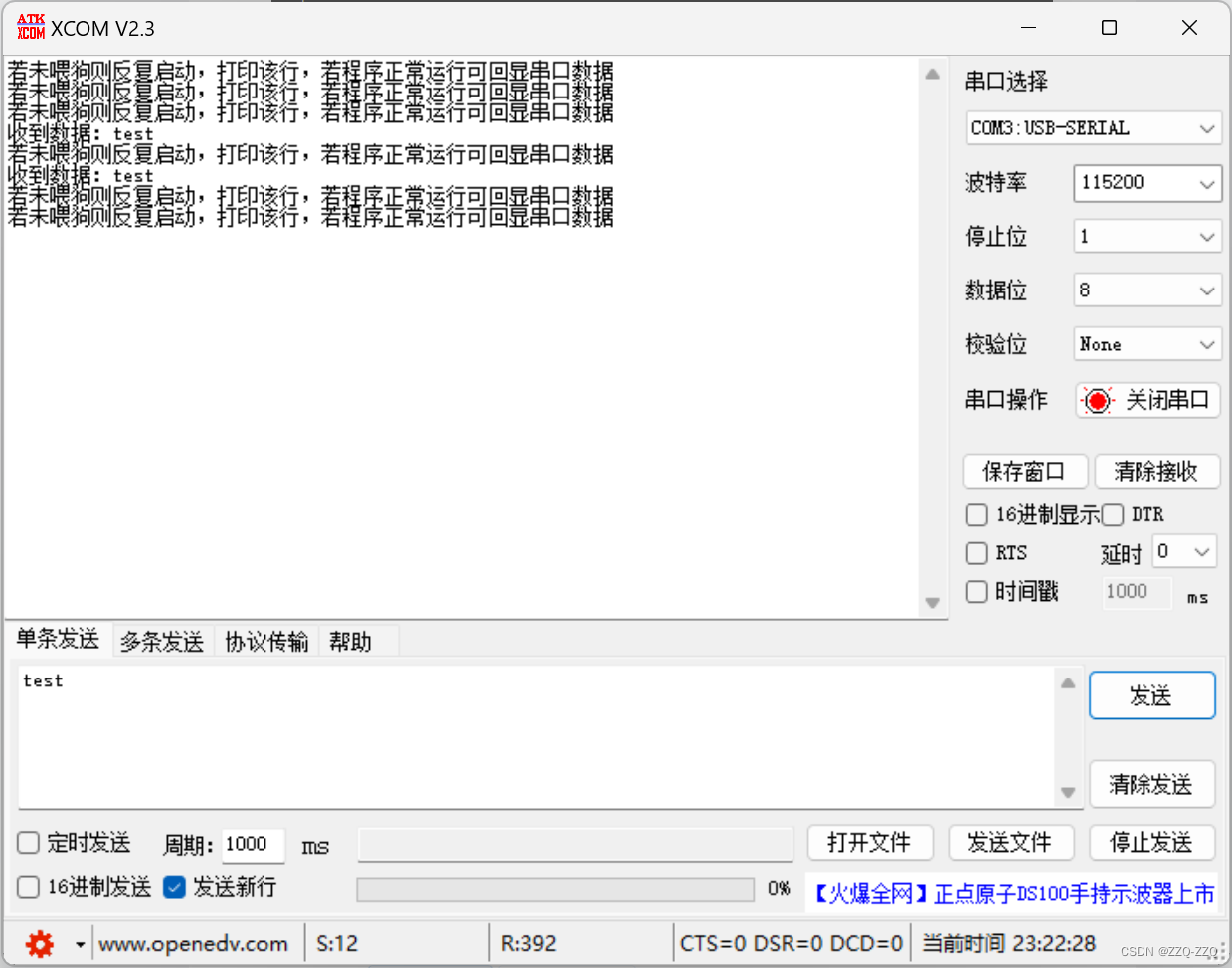

	printf("若未喂狗则反复启动，打印该行，若程序正常运行可回显串口数据\r\n");
    //HAL_Delay(1000);

    while (1)
    {
	    if(HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_SET)
			HAL_IWDG_Refresh(&hiwdg);
		HAL_Delay(50);
		if(UART1_RX_STA & 0x8000)
		{
			printf("收到数据：");														// 把“”中的内容打印到串口
			printf("%s",UART1_RX_Buffer);			// 将收到的数据发送到串口
			//HAL_UART_Transmit(&huart1, UART1_RX_Buffer, UART1_RX_STA & 0x3fff, 0xffff);		// 将收到的数据发送到串口
			while(huart1.gState != HAL_UART_STATE_READY);		// 等待发送完成
			printf("\r\n");
			UART1_RX_STA = 0;																// 重新开始下一次接收
			memset(UART1_RX_Buffer,0,sizeof(UART1_RX_Buffer));	// 清空缓冲区
		}
  }

}

注意：

若在程序中加入了 HAL_Delay(1000); 喂狗一定失败
因为需要在1s内进行喂狗，但是延时时间已经1s了，无法及时喂狗
实测 HAL_Delay(500); 时可喂狗成功

参考：STM32 HAL库 STM32CubeMX -- IWDG（独立看门狗）_cubemx看门狗_Dir_xr的博客-优快云博客

【标准库代码】

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Key.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();						//OLED初始化
	Key_Init();							//按键初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "IWDG TEST");

	/*判断复位信号来源*/
	if (RCC_GetFlagStatus(RCC_FLAG_IWDGRST) == SET)	//如果是独立看门狗复位
	{
		OLED_ShowString(2, 1, "IWDGRST");			//OLED闪烁IWDGRST字符串
		Delay_ms(500);
		OLED_ShowString(2, 1, "       ");
		Delay_ms(100);

		RCC_ClearFlag();							//清除标志位
	}
	else											//否则，即为其他复位
	{
		OLED_ShowString(3, 1, "RST");				//OLED闪烁RST字符串
		Delay_ms(500);
		OLED_ShowString(3, 1, "   ");
		Delay_ms(100);
	}

	/*IWDG初始化*/
	IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);	//独立看门狗写使能
	IWDG_SetPrescaler(IWDG_Prescaler_16);			//设置预分频为16
	IWDG_SetReload(2499);							//设置重装值为2499，独立看门狗的超时时间为1000ms
	IWDG_ReloadCounter();							//重装计数器，喂狗
	IWDG_Enable();									//独立看门狗使能

	while (1)
	{
		Key_GetNum();								//调用阻塞式的按键扫描函数，模拟主循环卡死

		IWDG_ReloadCounter();						//重装计数器，喂狗

		OLED_ShowString(4, 1, "FEED");				//OLED闪烁FEED字符串
		Delay_ms(200);								//喂狗间隔为200+600=800ms
		OLED_ShowString(4, 1, "    ");
		Delay_ms(600);
	}
}
