本文介绍了基于自己绘制的PCB板，使用STM32Cube配置GPIO_PC13为下降沿触发中断来控制LED。通过设置PC15作为外部中断，并详细阐述了配置过程，包括STM32Cube的设置、中断回调函数的修改以及在main.c文件中的实现。最终实现PC15接地时，LED状态翻转的功能，展示了嵌入式硬件中断处理的基本操作。

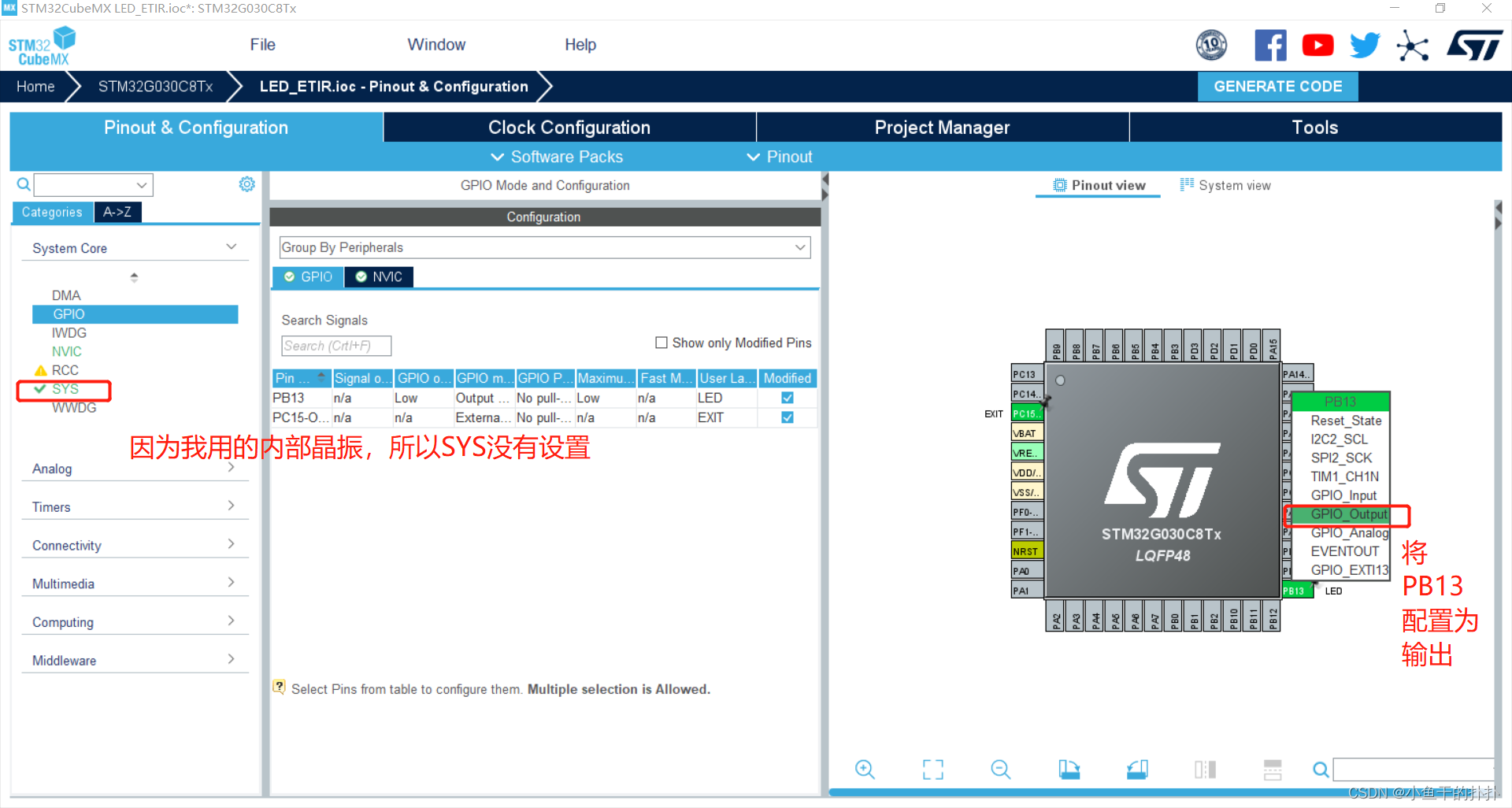

练习2：外部中断点亮LED,用的是自己画的PCB板子，PB13接的是LED,选择PC15作为外部中断（如果单片机有接外部晶振就不能使用此引脚）打开STM32Cube设置

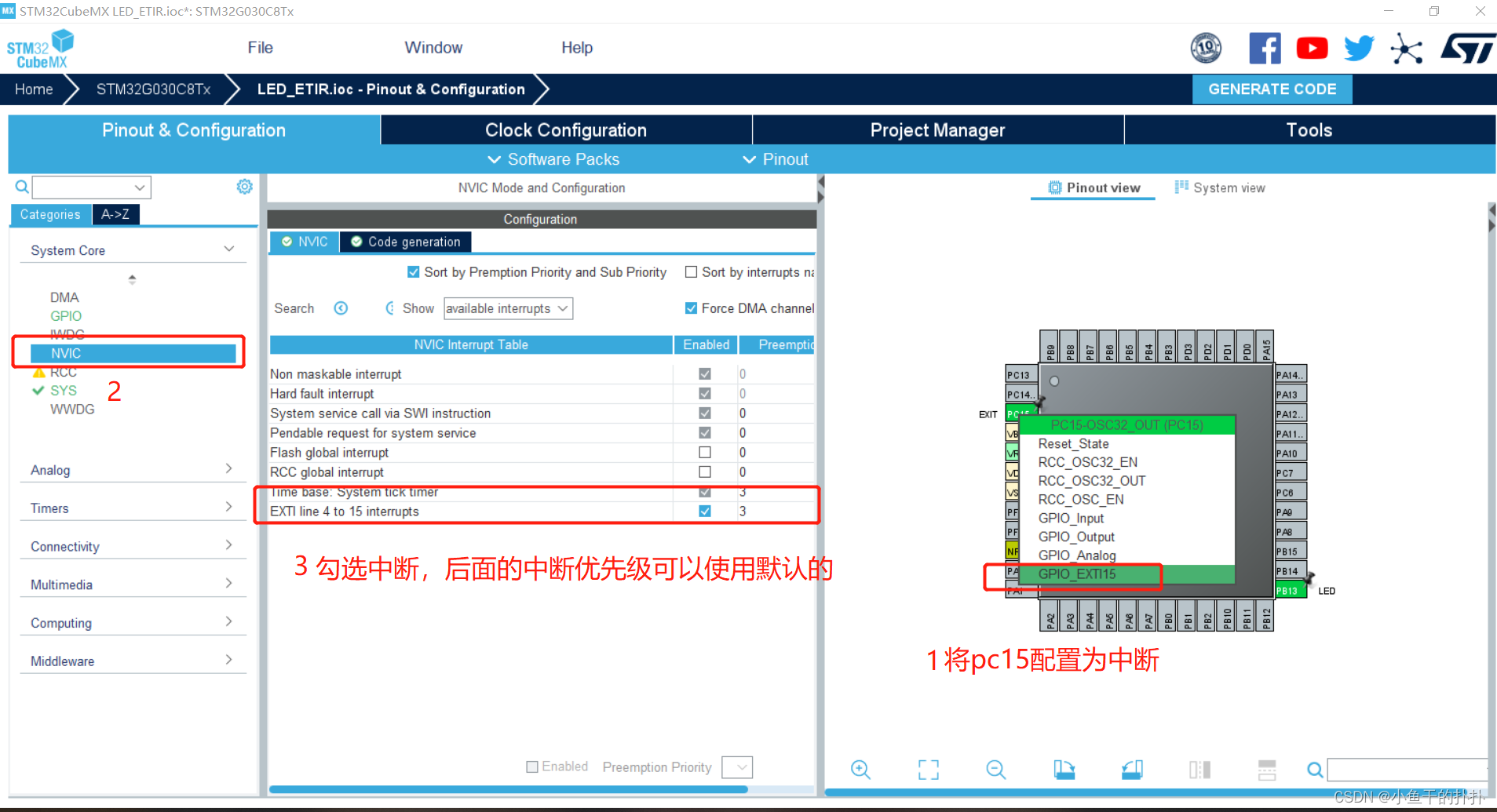

将GPIO_PC13配置为下降沿触发中断，如图，必须勾选图中第三步，之前忘记勾选了，在生成的工程里中，GPIO.C文件中没有相关中断使能代码。

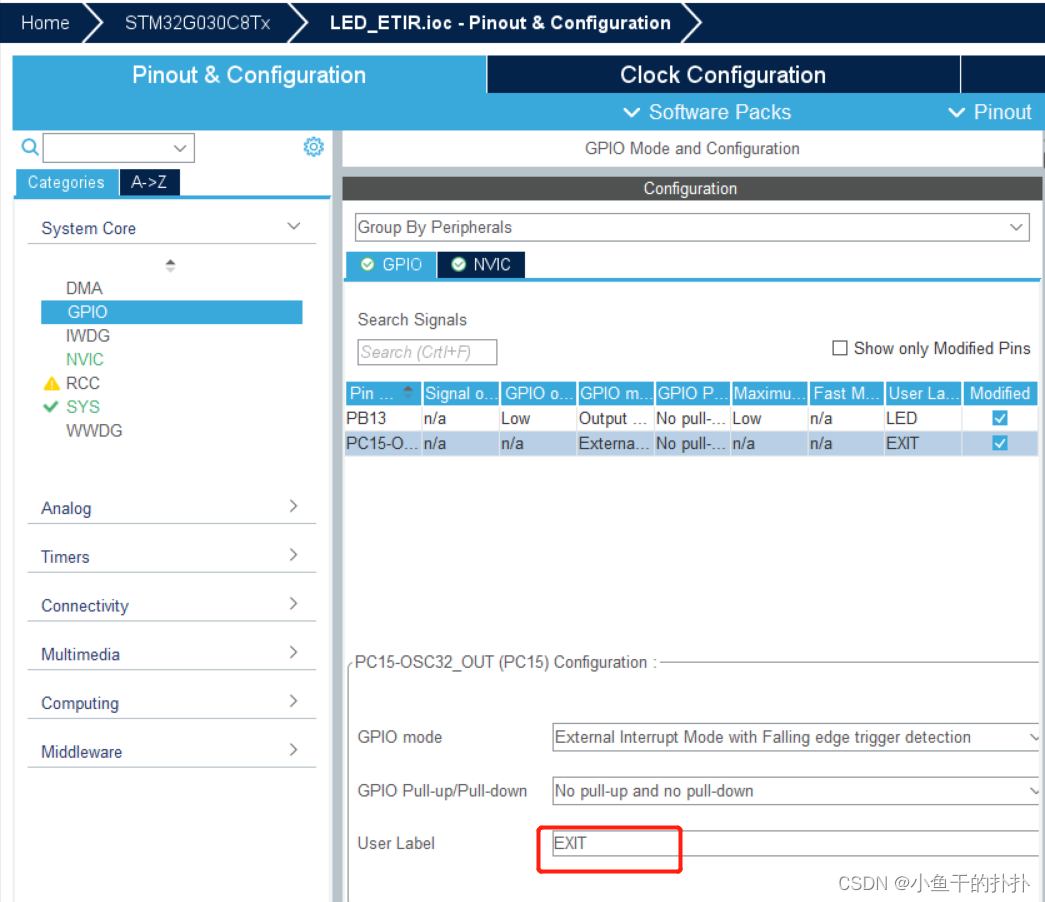

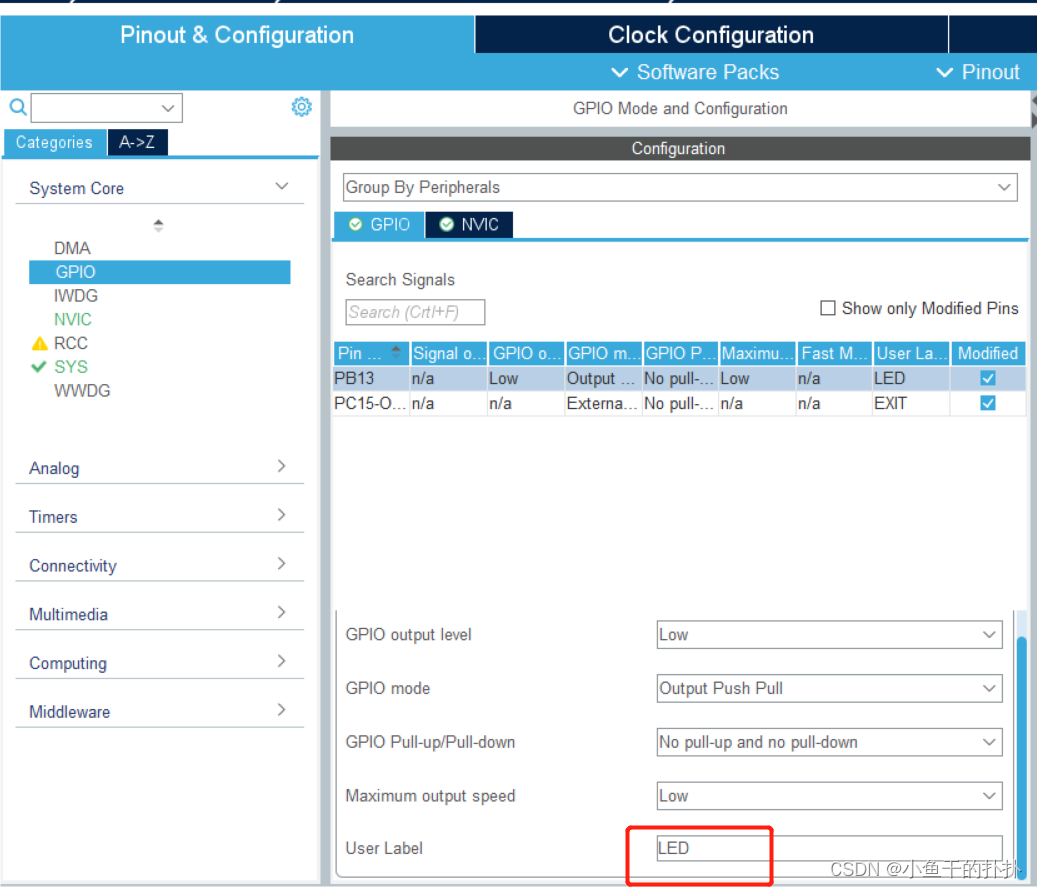

出于方便，我将PB13设置标签为LED,将PC15设置为EXIT,
配置好一切后像练习一一样设置好后面的就可以生成工程了。打开工程进行一下配置：

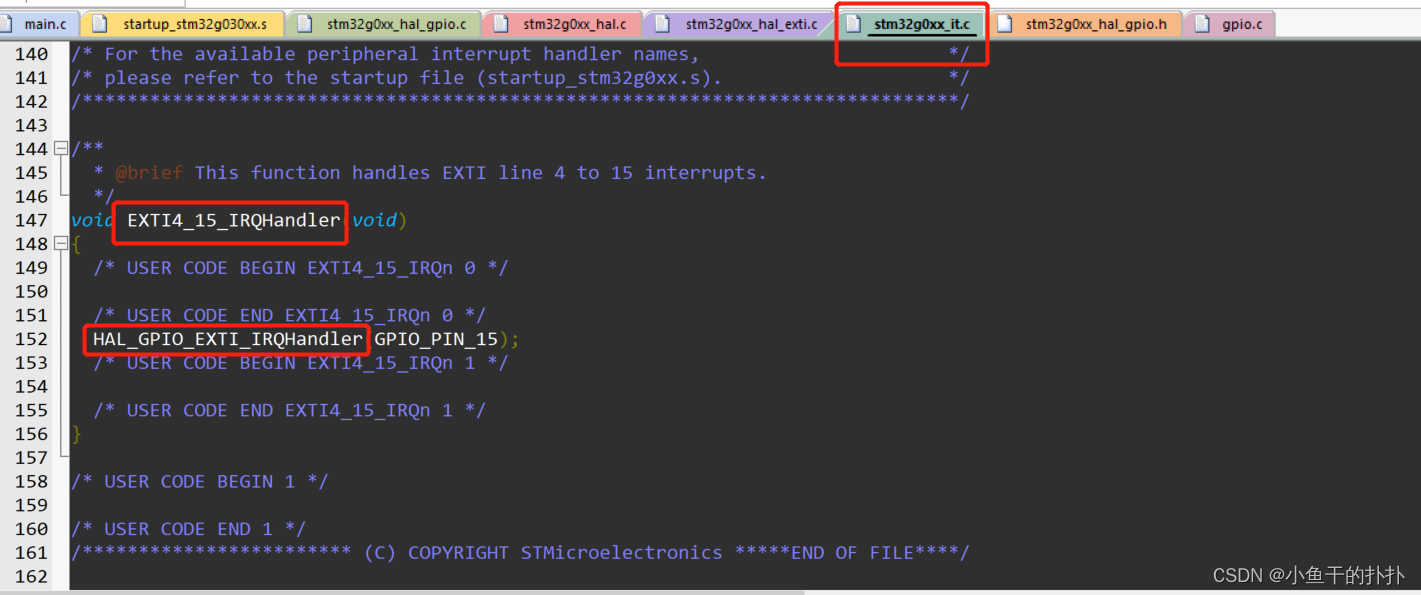

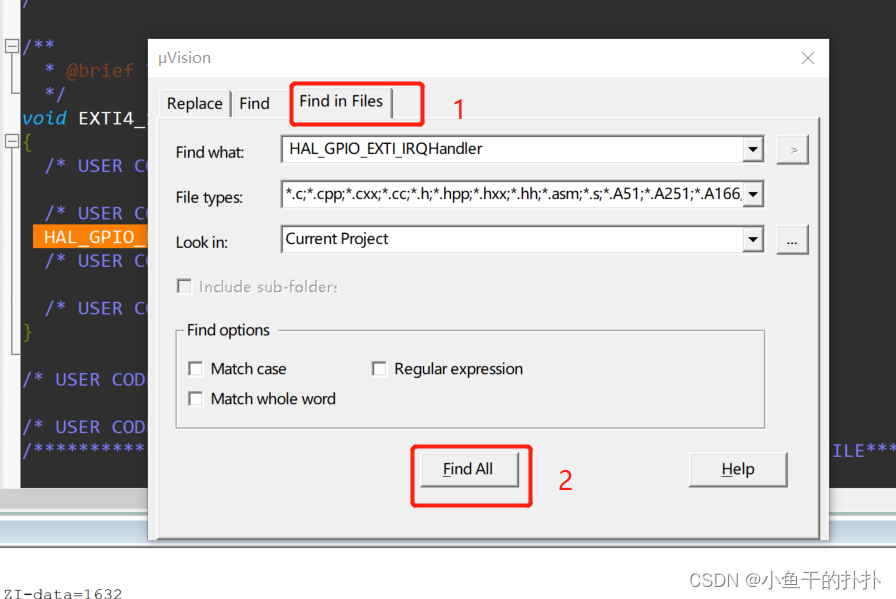

点击stm32g0xx_it.c找到图中红框的代码，复制后按Ctrl+H,全文查找，

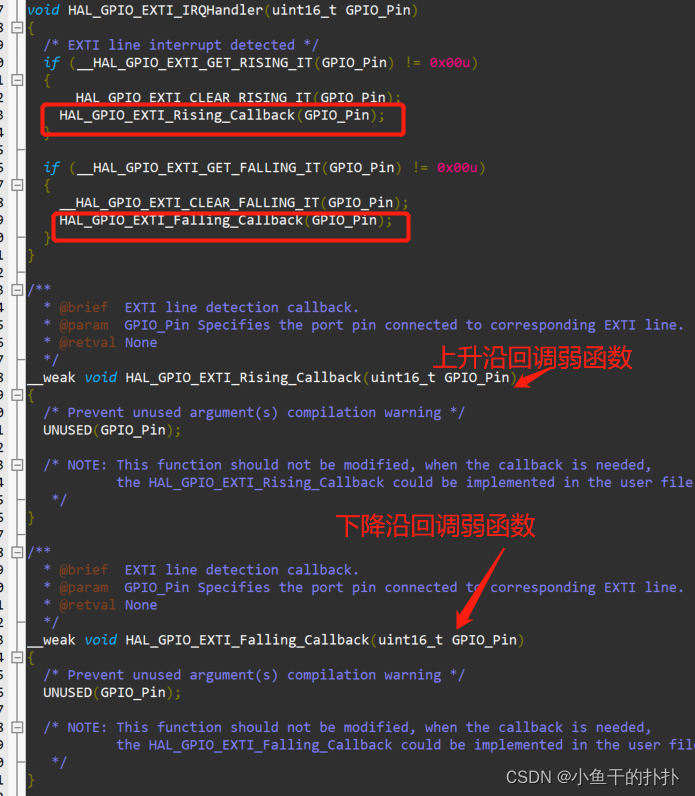

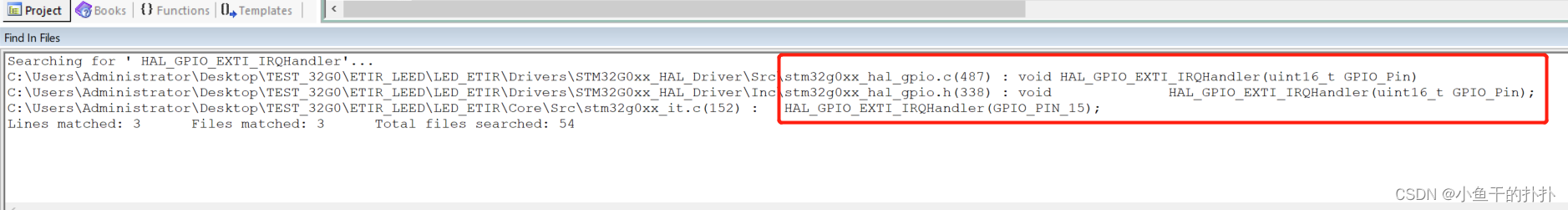

点击第一个.c文件。查找到如下代码：图中上升沿回调函数和下降沿回调函数，我在工程中配置的是下降沿触发，所以需要在gpio.c或者main.c中需要修改下降沿回调函数。

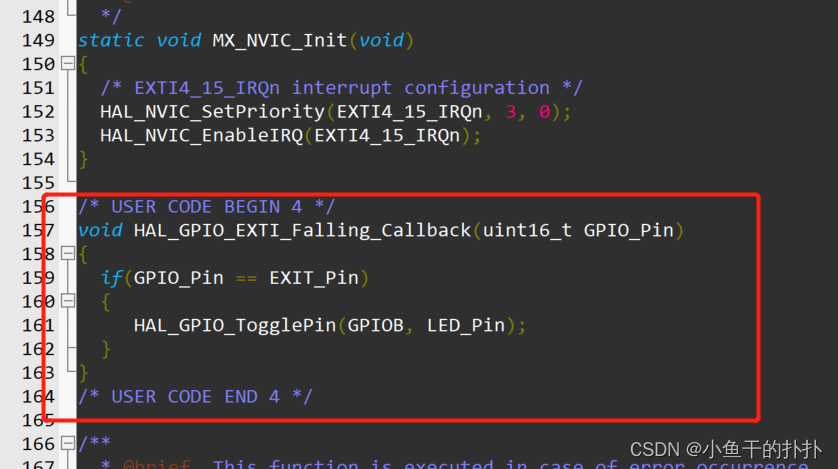

在main.c文件中，在USER CODE BEGIN 4中添加一下函数：
点击编译文件，点击下载，PC15接地，LED翻转一次。很多东西都云里雾里的，还在学习中
