给定两张图像 $I_1$ ​ 和 $I_2$，分别由两个相机 $C_1$ ​ 和 $C_2$ ​ 拍摄； 相机的参数是未知的（也就是说我们没有已知的内参矩阵 K、外参 R 和 T）；我们希望恢复（估计）一组像素点对应关系，记作一组$\{(i,j)\}$。每个像素 $i$ 和 $j$ 用坐标 $(u,v)$ 表示， $u$ 是横坐标（列索引）, $v$ 是纵坐标（行索引）, 这些坐标范围在图像大小范围内：宽 $W$，高 $H$。为了简化叙述，假设两张图像大小一样（即同一个 W 和 H）。但这不是必须条件，模型其实能处理任意分辨率和比例的图像。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、The DUSt3R framework

一个点图（pointmap） $X^{a,b}$ 是一个大小为 $H\times W\times 3$ 的张量，它的作用是将图像中每一个像素点映射到一个三维点：

• 图像尺寸是 $H\times W$
• 对于图像 $I_a$ ​ 中的每个像素点 $i=(u,v)$， 它被映射为一个三维点 $X_{(u,v)}^{a,b}\in R^3$
• 这个三维点是在相机 $C^b$ ​ 的坐标系下表示的

通过预测（回归）两个点图 $X^{1,1}$ ​ 和 $X^{2,1}$ ​ ，DUSt3R 同时完成了：

1. 相机标定（joint calibration）：推理出相机间的相对位置关系；
2. 三维重建（3D reconstruction）：恢复出每个像素对应的三维点。

如果输入不止两张图（比如多视图），理论上可以通过一个“全局对齐”的后处理步骤，把所有点图对齐到同一个坐标系中，形成统一的大点云模型。不过这篇论文里只讨论“双目情况”（也就是只处理两张图像），暂时不做多视图融合。

两张图像（比如$I_1$​和$I_2$​）首先会被输入一个特征提取网络（encoder）；这里的“编码”（encode）就是将原始图像转换成高维特征表示，以便后续处理。

用“Siamese（孪生）结构”进行编码，意思是：两张图像被分别送入相同的网络结构（共享权重的 encoder）；好处是让模型更容易捕捉图像间的对应关系或差异；编码器使用的是 ViT（Vision Transformer），也就是视觉领域的 Transformer 模型；ViT 将图像切成 patch（小块），然后像处理序列一样对每个 patch 建模；
$$\begin{gathered} H^1=Encoder(I^1) \\ {H}^2=Encoder(I^2) \end{gathered}$$
编码过程会输出两组特征张量（表示）：

• $H^1$ ​：图像 $I_1$​ 的特征
• $H^2$ ​：图像 $I_2$​ 的特征
  这两个表示将用于后续的匹配 / 三维估计等模块中。

然后，两个交织的（intertwined）解码器对这两个特征表示$H^1$​和$H^2$​进行联合处理；解码器之间使用 cross-attention（交叉注意力机制） 来交换信息（Cross-attention 是 transformer 中的一种机制，可以让一个序列关注另一个序列中的重要信息）；解码器的目标是让模型学会理解：

1. 两个相机视角之间的空间关系（即从不同视角看同一个场景是怎么变化的）；
2. 整个场景的三维结构（也就是要恢复的 3D 几何信息）；

$$H^{\prime 1},H^{\prime 2}=Decoder(H^1,H^2)$$
原来的特征$H_1$​,$H_2$​被解码器增强（augmented）之后，得到了新的特征表示；这些新的特征包含了空间上下文信息，记作：$H^{\prime 1}$ $H^{\prime 2}$

• $H^{\prime 1}$ ​：增强后的图像 1 特征
• $H^{\prime 2}$ ​：增强后的图像 2 特征

最终模型用了两个预测头（prediction heads） 来做回归任务：

• 生成 pointmap（每个像素的三维坐标）；
• 生成 confidence map（模型对每个三维预测的置信度）；

输入给预测头的不是单一来源，而是将编码器（ViT encoder）输出的表示 $H^1$ $H^2$​ 和 解码器输出的增强表示 $H^{\prime 1}$ $H^{\prime 2}$ ​ 拼接（concatenate） 起来作为最终的特征输入； 这样可以结合局部原始信息和空间上下文，做出更准确的 3D 预测

$$\begin{gathered} X^{1,1},C^1=Hea{d}_{3D}^1([H^1,H^{1^{\prime }}]) \\ {X}^{2,1},C^2=Hea{d}_{3D}^2([H^2,H^{2^{\prime }}]) \end{gathered}$$

损失函数

• v ∈ {1, 2}：视角编号，表示第几张图像（I₁ 或 I₂）。
• i：图像中的像素坐标，例如 (u, v)。
• $X_{(i)}^{v,1}\in R^3$：模型预测的 3D 点，表示图像 Iᵥ 中像素 i 在相机 C₁ 坐标系下的三维位置（pointmap 输出）。
• ${\hat{X}}_{(i)}^{v,1}\in R^3$：像素 i 的真实（ground-truth）3D 坐标。
• z：对预测 3D 点的归一化因子，定义为所有预测点到原点的平均距离。
• 𝑧̂：对 GT 3D 点的归一化因子，定义为所有 GT 点到原点的平均距离。
• ∥ ⋅ ∥：欧几里得距离（L2范数），表示两点之间的空间距离。

除以一个归一化因子，让这个误差在尺度变化时保持稳定，这个损失是对尺度不敏感的。后面论文还说了，在某些 metric ground-truth 可用的数据集上，就不需要归一化，直接比较。

在某些任务中（如 map-free visual localization），尺度不变（scale-invariant） 的预测并不理想，因为这些任务需要预测出 具有真实尺度（metric scale） 的三维位置。因此，在 ground-truth 是 metric 的情况下，我们对回归损失进行修改，移除归一化。具体做法：

• 设置归一化因子 z := 𝑧̂，即使用相同的因子；
• 此时，回归损失简化为如下形式：
  $${\ell }_{\text{regr}}(v,i)=\frac{\Vert X_{v,1}^{(i)}-{\hat{X}}_{v,1}^{(i)}\Vert }{\hat{z}}$$

在DUSt3R中，最终的置信感知回归损失定义为:

• v ∈ {1, 2}：视角编号，表示图像 I₁ 和 I₂；
• $i\in V^v$：在视角 v 中所有有 ground-truth 的像素点；
• $C_{(i)}^v\in (0,1)$：模型预测的置信度（confidence map）在像素 i 处的值；
• ${\ell }_{regr}(v,i)$：之前定义的回归损失（预测 3D 点和 GT 之间的距离）；
• α：一个超参数（权重系数），用于平衡两个项，一般是一个小的正数；

二、 Matching prediction head and loss

从 pointmap（点图）中获取像素间的可靠对应关系，常见做法是： 在某个不变性特征空间中寻找互为最近邻（reciprocal matching） 的点对。这种方法在 DUSt3R 中其实效果很好，哪怕视角变化很大， 通过点图的 3D 点进行 reciprocal matching，仍能找到很多有效匹配。但问题是，这些匹配的精度并不高，导致整体匹配准确度不理想。这是可以理解的，原因包括：
(i) 点图回归本身容易受噪声影响；
(ii) DUSt3R 的设计初衷是做 3D 重建，并没有明确训练过用于匹配的能力。
所以我们提出增加一个第二个输出模块（head），并行于原来的 3D 点图预测头。

2.1 Matching head

所以我们提出增加一个第二个输出模块（head），并行于原来的 3D 点图预测头。这个新模块的输出是两个“密集特征图”，也就是每张图中每个像素都有一个高维特征向量（dense feature）。

• $D^1,D^2\in R^{H\times W\times d}$：两张图像的 dense feature maps（每个像素对应一个 d 维向量），用于后续像素匹配；
• $Hea{d}_{desc}$：匹配头（matching head），是一个小的网络模块，用于生成高质量的可匹配特征；
• $[H^1,H^{\prime 1}]$：将编码器输出的特征 H₁ 和经过解码器增强的特征 H₁′ 进行拼接，结合局部信息和空间几何；

这两个特征图 $D^1$ $D^2$ 会用于：

• 后续的 相似度计算；
• 构建 像素匹配对；
• 并通过 InfoNCE loss（对比损失） 进行训练，让匹配更准确

我们将 matching head 实现为一个简单的两层 MLP（多层感知机），中间加了一个 非线性激活函数 GELU（Gaussian Error Linear Unit）。

• 两层 MLP 就是：
  1. 第一层全连接 + GELU 激活
  2. 第二层全连接，输出维度为 d（比如 128）
• GELU 是比 ReLU 更平滑的激活函数，常用于 Transformer、BERT、ViT 等模型中。

最后，我们对每个像素的特征向量进行 单位向量归一化（L2 归一化），也就是让每个特征的范数为 1。 $${\hat{d}}_i=\frac{d_i}{\Vert d_i{\Vert }_2}$$ 这么做的目的是为了方便后续计算 余弦相似度 或 点积 作为匹配分数。

2.2 Matching objective.

让图像中每个局部特征（descriptor）至多匹配上另一张图中表示相同 3D 点的一个特征。 也就是说，希望匹配是一 一对应的，避免多对多、模糊、重复的匹配。为实现这个目标，我们采用 InfoNCE 损失函数，这是对比学习中常用的一种损失形式。 它能让“正样本对”特征靠得更近，同时把“负样本”推远。

$\hat{\mathcal{M}}=\{(i,j)|{\hat{X}}_i^{1,1}={\hat{X}}_j^{2,1}\}$ 是通过3D真值点云定义的匹配对集合。

$s_{\tau }(i,j)$ 是一个经过温度系数调整的归一化相似度度量函数
$$s_{\tau }(i,j)=\exp \left[-\tau D_i^{1\top }{D}_j^2\right]$$
其中：

• $D_i^1$ 图像1中像素 $i$ 的特征描述符，是一个d维的向量，由匹配头（2层MLP）生成

• $D_j^2$ 图像2中像素 $j$ 的特征描述符。

• $\tau$ 温度系数 论文设为0.07，控制匹配的"严格程度"
  $${\mathcal{L}}_{\text{match}}=-\sum _{(i,j)\in \hat{\mathcal{M}}}\left(\log \frac{s_{\tau }(i,j)}{\sum _{k\in {\mathcal{P}}^1}{s}_{\tau }(k,j)}+\log \frac{s_{\tau }(i,j)}{\sum _{k\in {\mathcal{P}}^2}{s}_{\tau }(i,k)}\right)$$
  其中：

• $(i,j)\in \hat{\mathcal{M}}$ ， $i$ 和 $j$ 是真值匹配，所以上式子中 $s_{\tau }(i,j)$ 是正确匹配对的相似度

• $\sum _{k\in {\mathcal{P}}^1}{s}_{\tau }(k,j)$ 图像1中所有可能与$j$匹配的点的相似度和

• P 1 = { i ∣ ( i , j ) ∈ M ^ } \mathcal{P}^1 = \{i | (i,j) \in \hat{\mathcal{M}}\} P1={i∣(i,j)∈M^}, P 2 = { j ∣ ( i , j ) ∈ M ^ } \mathcal{P}^2 = \{j | (i,j) \in \hat{\mathcal{M}}\} P2={j∣(i,j)∈M^}

• $\frac{s_{\tau }(i,j)}{\sum (.)}$ 是归一化项，类似softmax的概率分布

双向匹配机制
第一项（图像1→图像2）：固定图像2的像素j，要求在图像1中i必须是j的最佳匹配
第二项（图像2→图像1）：固定图像1的像素i，要求在图像2中j必须是i的最佳匹配
对称设计确保匹配的唯一性

总损失：
$${\mathcal{L}}_{\text{total}}={\mathcal{L}}_{\text{conf}}+\beta {\mathcal{L}}_{\text{match}}$$

实验表明（论文表1），联合训练比单独使用匹配损失（β=0）将旋转误差从10.8°降至3.0°

三、Fast reciprocal matching

互最近邻匹配定义：

NN₂(·) 在图像2中搜索最近邻 - 基于L2距离
NN₁(·) 在图像1中搜索最近邻
正向验证：𝑗 = NN₂(𝐷ᵢ¹) : 在图像2的所有像素中，𝑗是使得特征𝐷ⱼ²与𝐷ᵢ¹最相似的像素
反向验证：𝑖 = NN₁(𝐷ⱼ²) : 在图像1的所有像素中，𝑖是使得特征𝐷ᵢ¹与𝐷ⱼ²最相似的像素

Fast matching

初始化采样，在图像I₁的网格上均匀采样k个点 U 0 = { U n 0 } n = 0 k U^0 = \{ U^0_n\}^k_{n=0} U0={Un0​}n=0k​。网格采样优于随机采样，能保证空间覆盖均匀性（论文附录C验证）

• 前向映射（𝐼₁→𝐼₂） ：对每个采样点 $u\in U^t$ ，计算其在图像 $I_2$ 中的最近邻 $v=N{N}_2(D_u^1)$，生成集合 $V^t$。复杂度：O(𝑘𝑁₂)，𝑁₂为𝐼₂的像素数

• 反向映射（𝐼₂→𝐼₁）： 对每个点 $v\in V^t$ ，反向计算其最近邻 $u^{\prime }=N{N}_1(D_v^2)$，生成集合 $U^{t+1}$

相互匹配的集合（即 $M_k^t=(U_n^t,V_n^t)|U_n^t=U_n^{t+1}）$ 。表明该匹配对 $U_n^t,V_n^t$ 满足双向最近邻条件，是几何一致的可靠匹配。然后剔除收敛的点，仅对未收敛点继续迭代，降低计算量。在 $U^t$ 中将 $U^{t+1}$ 的点剔除掉，赋值给$U^{t+1}$ 然后继续迭代。即更新$U_1^t:=U^{t+1}/U^t$。

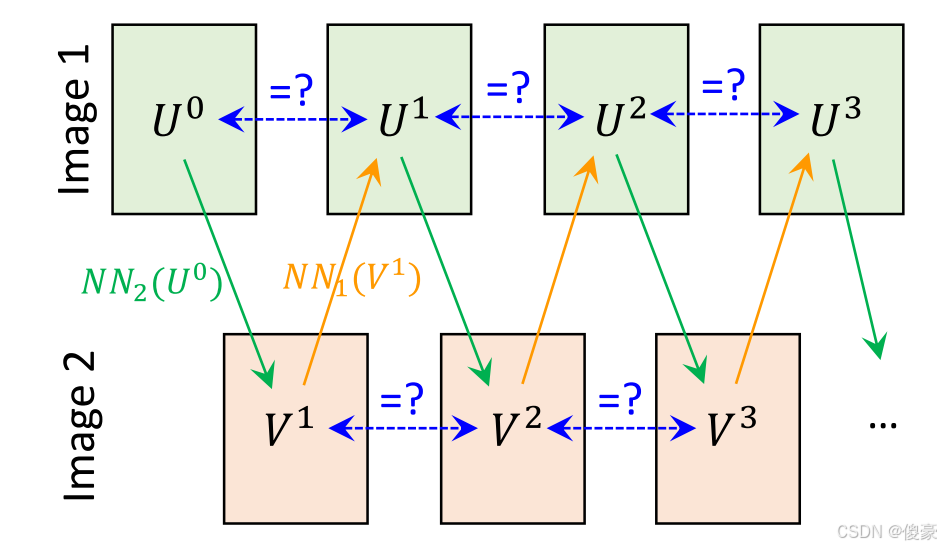

同样，我们也从 $t=1$ 开始验证和过滤，并以类似的方式将其与𝑡进行比较。如图3（左）所示，此过程然后迭代固定次数，直到大多数对应收敛到稳定（互反）对。

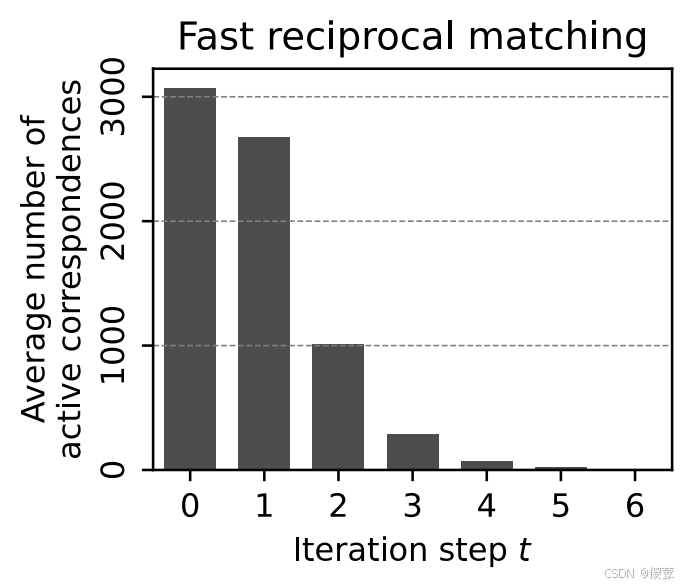

在图3（中）中，我们可以看到，经过几次迭代后，未收敛点 $|Ut|$ 的数量迅速减少到零。最后，对应的输出集由所有互反对 $M_k={\bigcup }_t{M}_k^t$ 的串联组成。

四、Coarse-to-fine matching

Coarse-to-fine matching

从对两张图像的缩小版本进行匹配开始，通过子采样获得的一组粗对应。

​

在每个全分辨率图像上独立生成重叠的窗口，每个窗口最长边固定为512像素，连续的窗口重叠50%，确保无信息遗漏。窗口集 $W^1\in R^{w\times 4}$ ，一共w个窗口，每个窗口用4个坐标值表示（x_min, y_min, x_max, y_max）

先在降采样图像上获取粗匹配点集$M_K^0$。统计哪些窗口对$(W^1,W^2)$覆盖最多的粗匹配点

高分辨率图像匹配流程：
[全图I¹] → [滑动窗口W¹₁, W¹₂...] → [与W²₁, W²₂...匹配] → [坐标反变换] → [稠密匹配结果]
          │                   │
          └─── 50%重叠 ────────┘

对于每个选中的窗口对$(w1,w2)$
$$\begin{array}{rlrl}& \text{特征提取：}& D^{w_1},D^{w_2}& =\text{MASt3R}(I_{w_1}^1,I_{w_2}^2)\\ & \text{快速匹配：}& M_k^{w_1,w_2}& =\text{fast\_reciprocal\_NN}(D^{w_1},D^{w_2})\end{array}$$

对重复区域的匹配点取置信度最高者
