本文详细介绍了STM32中如何使用中断和DMA进行通信。通过STM32CUBEMX配置中断点灯及中断通信代码，并展示了DMA在串口通信中的应用。实验过程包括设置时钟、配置GPIO、NVIC中断、USART和DMA，以及烧录和硬件连接，最终实现了有效的数据传输。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、什么是中断

1.中断即打断，实至CPU再执行当前程序时，由于系统出现了某种需要处理的紧急情况，CPU暂停正在执行的程序，转而去执行另一段特殊程序来处理的出现的紧急事务，处理结束后CPU自动返回到原先暂停的程序中去继续执行，这种执行过程由于外界的的原因被中间打断的情况成为中断

二、STM32CUBEMX生成中断点灯代码

1.首先打开STM32CUBEMX，新建一个工程，依然选择芯片STM32F103C8

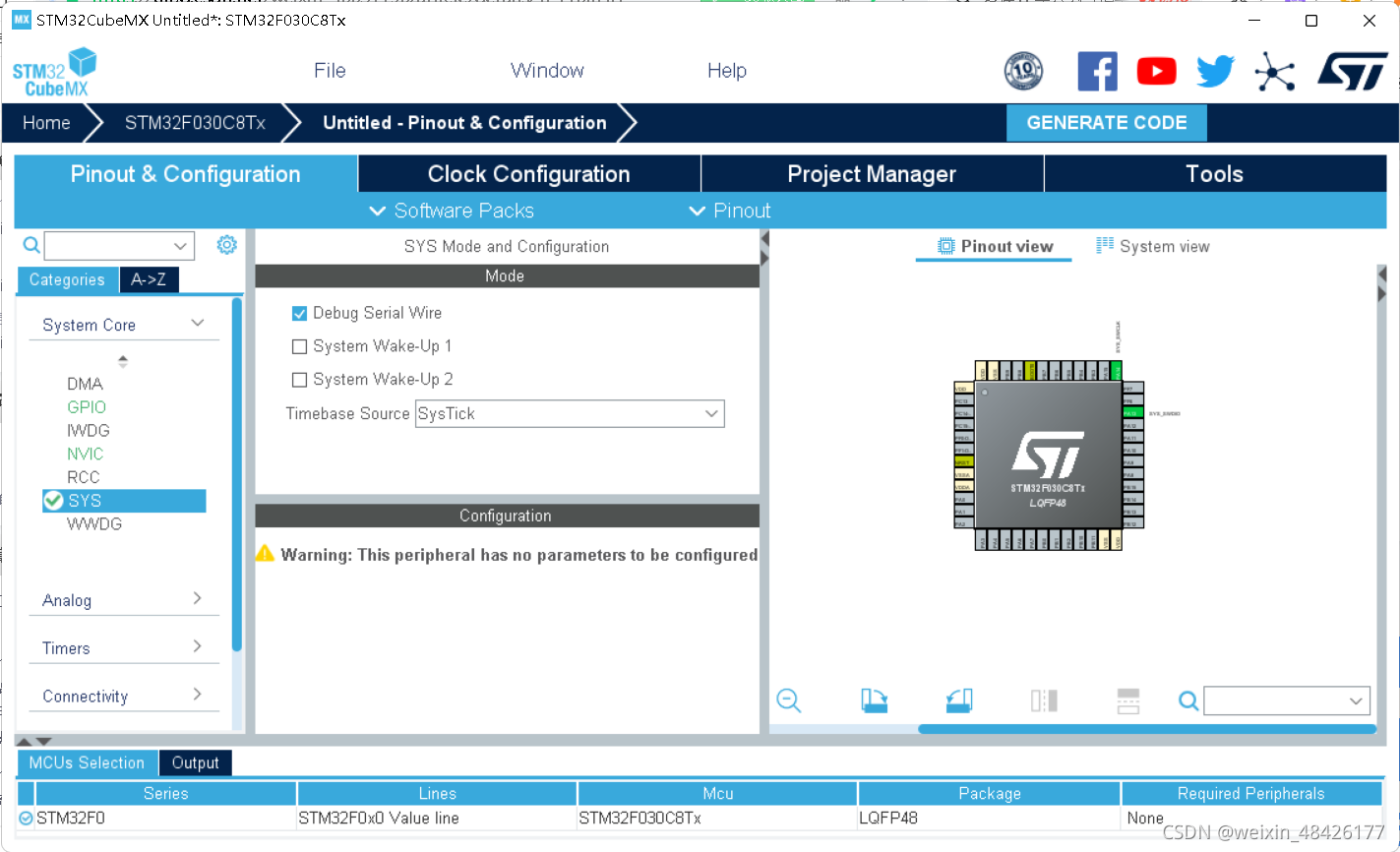

2.点击开始工程，配置系统调试接口 SYS，选择 Serial Wire

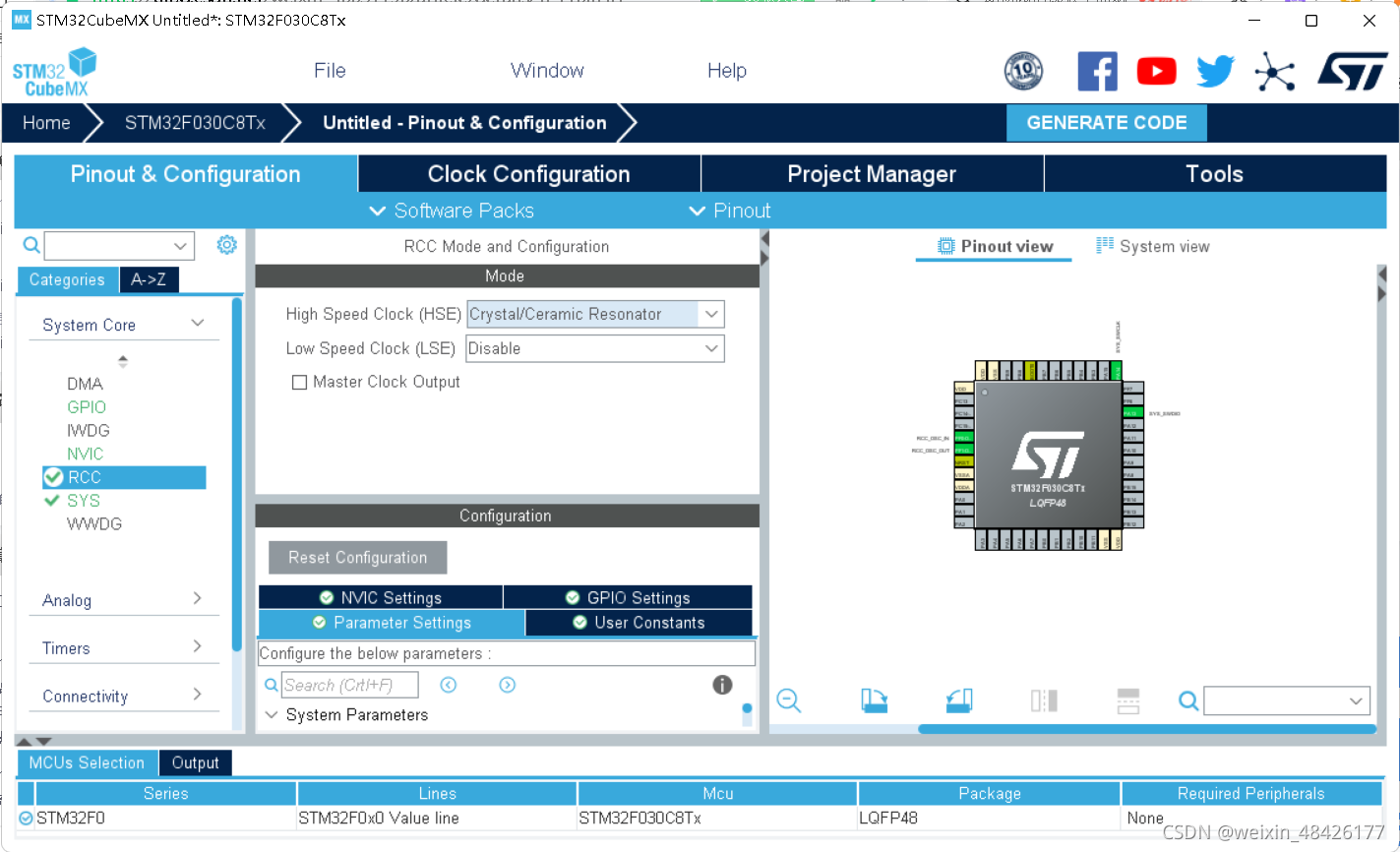

3.配置外设 RCC ，选择 HSE (外部高速时钟)为 Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

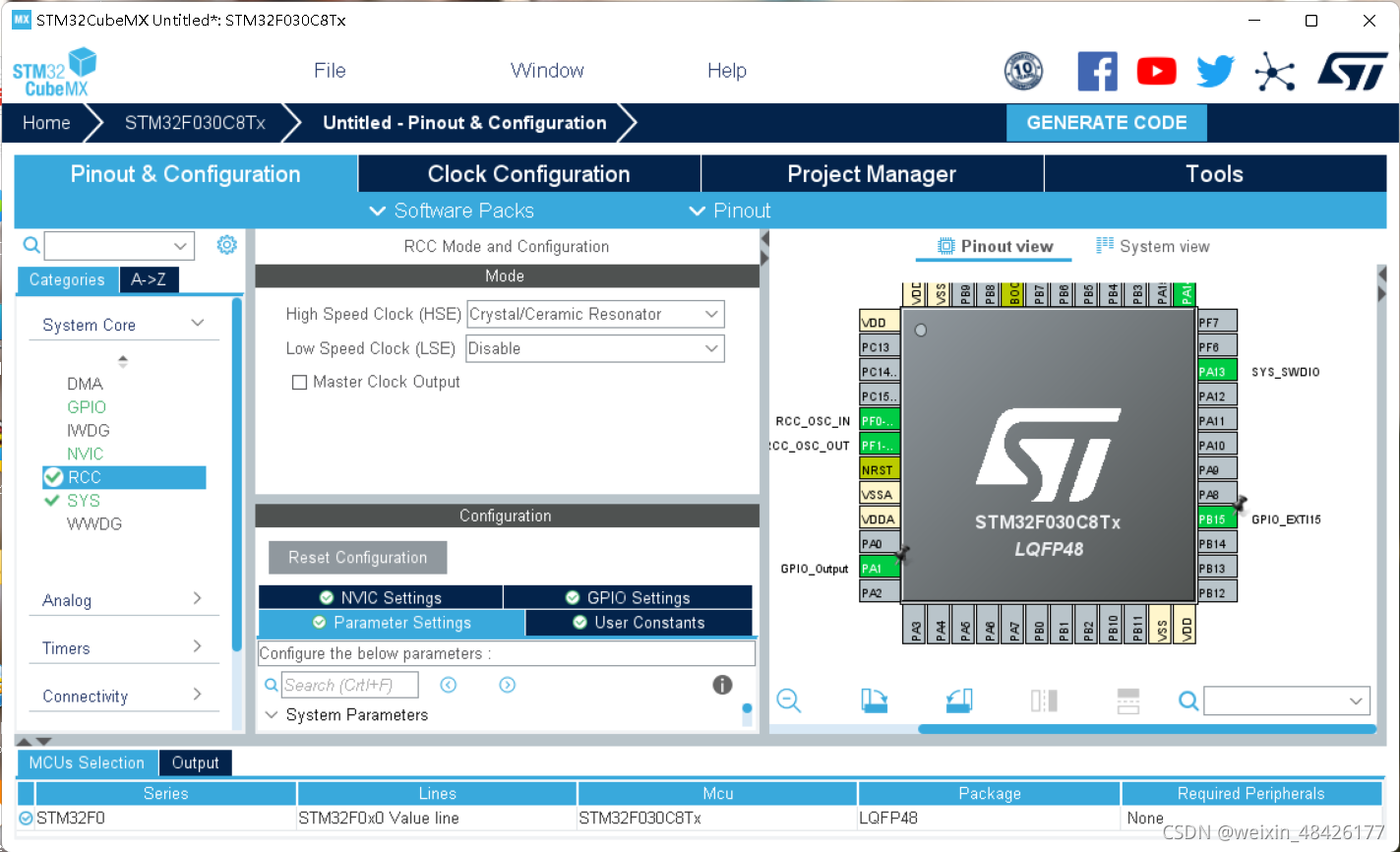

4.设置LED灯引脚为PA1的输出模式 GPIO_Output，按键引脚为PB15的外部中断模式GPIO_EXIT1

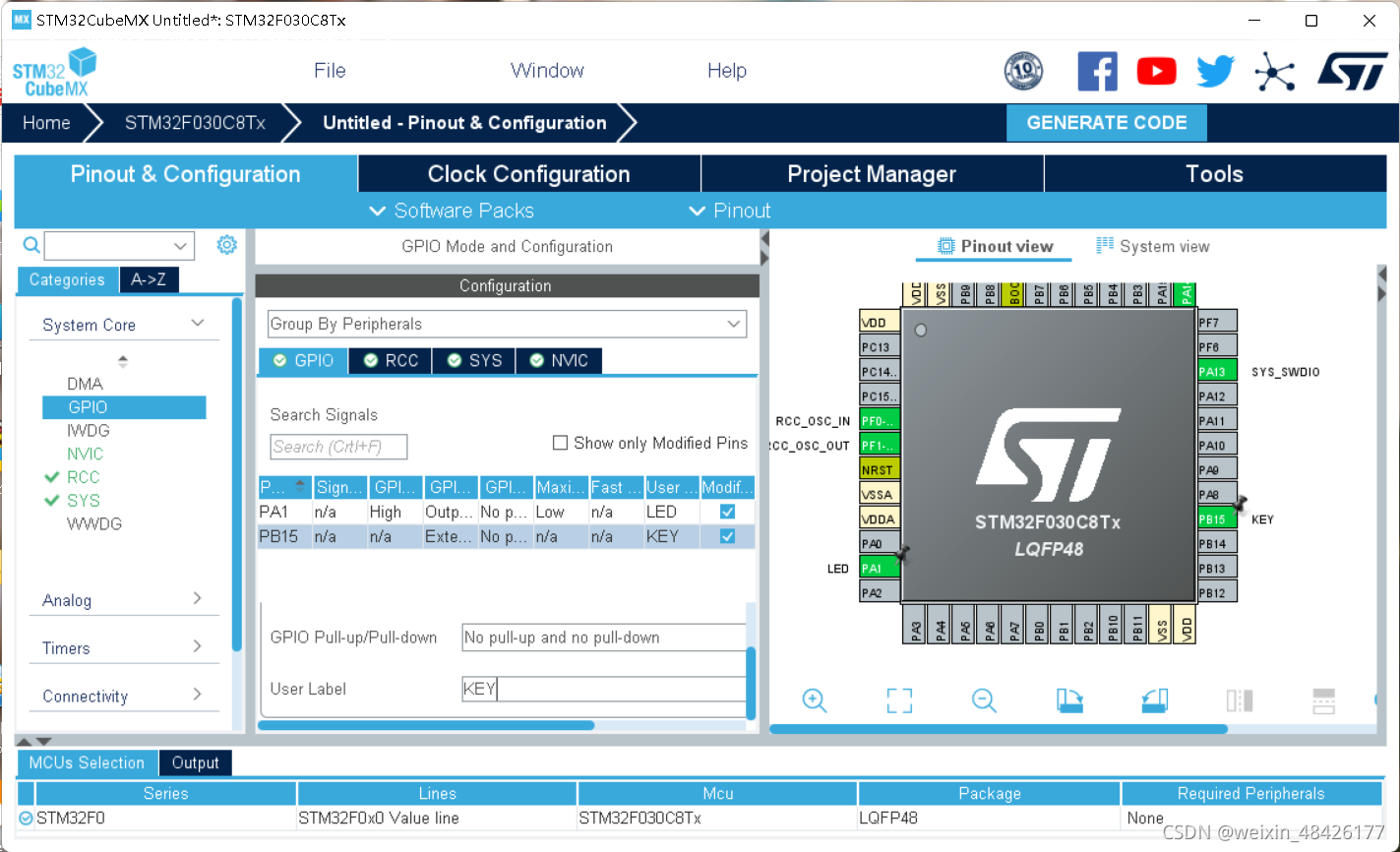

5.LED对应PA1管脚，User Label处设置为LED，开关对应PB15管脚，GPIO mode处设置为上升沿触发，User Label处设置为 KEY

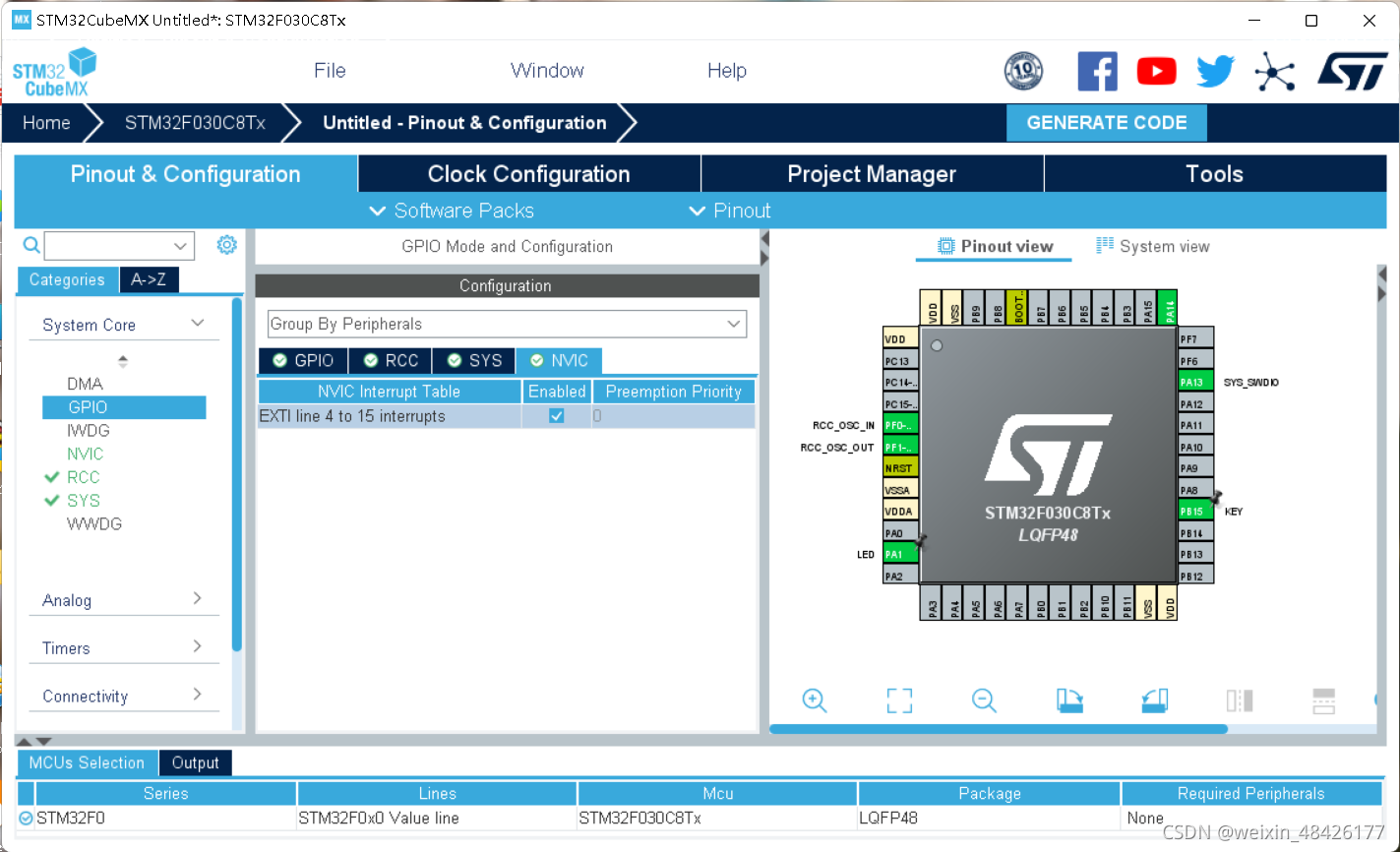

6.使能外部中断线，点击Enabled

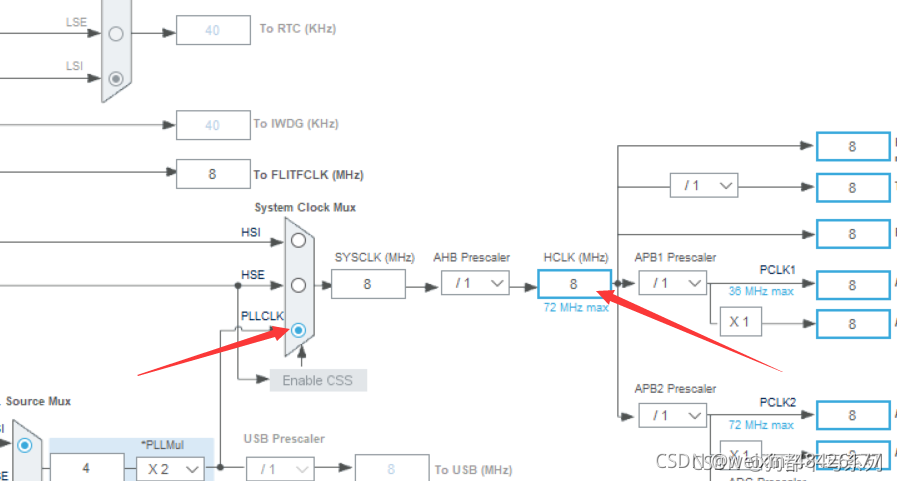

7.设置时钟树，选择PLLCLK，修改HCLK为36MHz

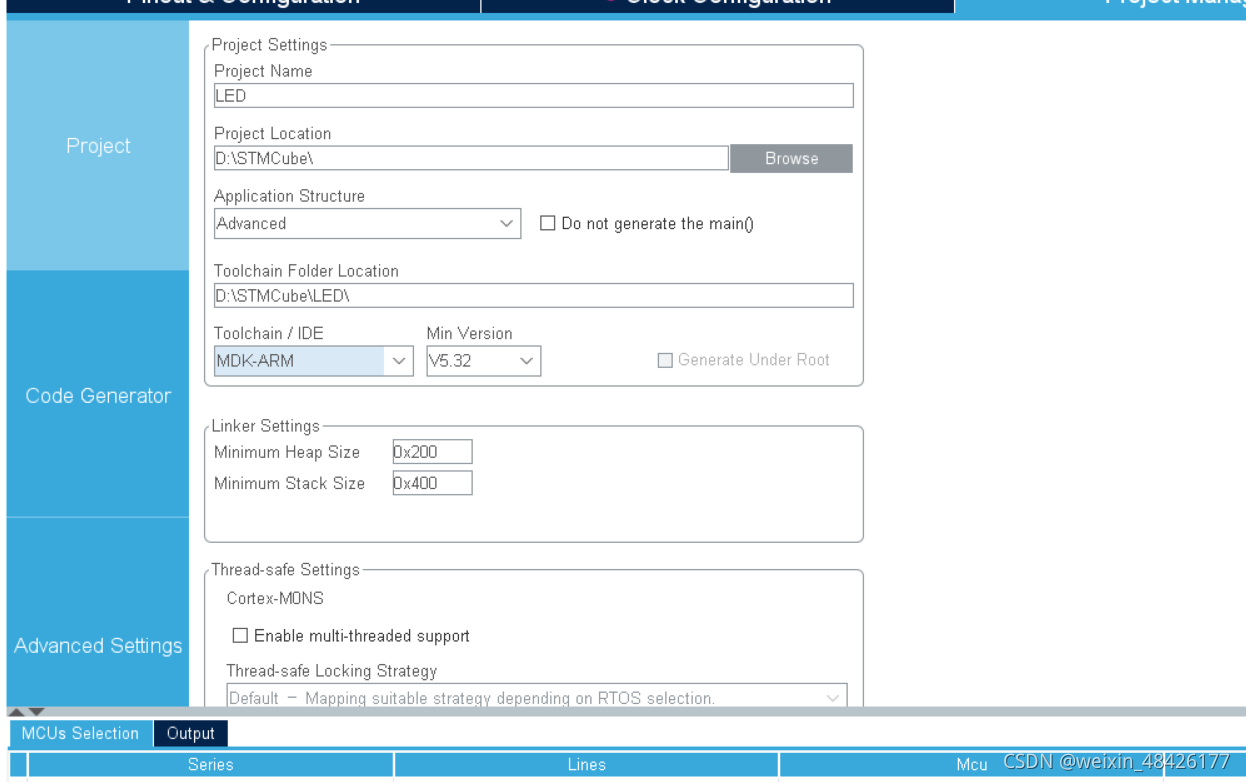

8.设置项目名称和路径，修改Toolchain/IDE为MDK-ARM

9.打开keil，打开建好的工程LED，在main.c文件中添加以下代码
/
