LLC电路学习

为什么开关电源不能进入容性区？

        在电路为感性区时，电流滞后于电压，如图1.1。在容性区时，电压滞后于电流，如图1.2。

而进入容性区和感性区的状态是由电容、电感的大小和谐振腔的频率决定。

        当Q1导通，Q2关断时，电源电压上正下负，电流呈顺时针流过，此时AO电压为正（红线）。漏感Lr、励磁电感Lm极性为左正右负。

        当Q2导通，Q1关断时，电容放电相当于电源，右正左负，电流呈逆时针流过，此时AO电压为负（红线）。Lr、Lm极性为右正左负。

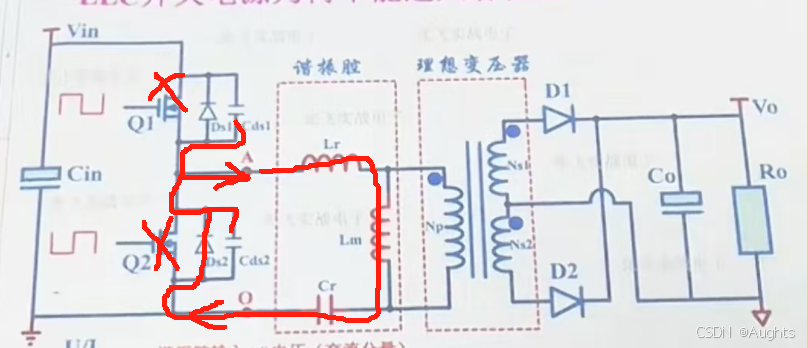

        假设在感性区时，由上开下关时cds2体二极管因为关闭是不断充电。MOS管由上开下关时到上关下开的过程中，中间有个死区过程避免两个MOS管同时导通，然后短路爆炸。在死区时间，上关下关，电源给cds1充电，cds2放电，电流方向如图2。此时下管二极管Ds2阴极和阳极压差为零，在MOS管上关下开的过程中，实现了ZVS零电压导通。（为什么要在感性区的原因）

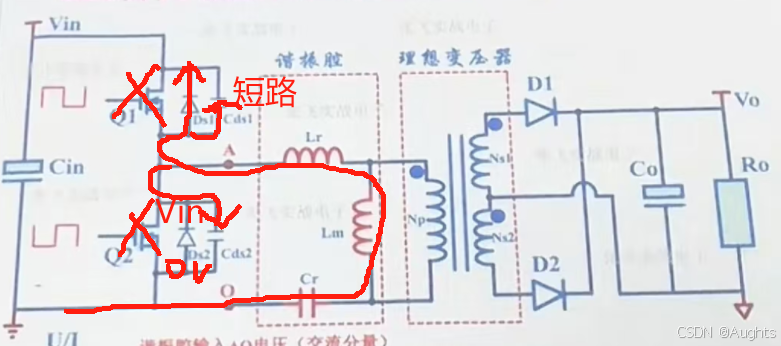

        假设在容性区时，当上开下关进入死区过程，电流逆时针流动。进入下开上关的瞬间①Q2打开瞬间，二极管压差由0V瞬（200-200）间变为200V（200-0），如果超过体二极管反向恢复能力Q1的MOS管就会炸管②cds1放电Q2打开，cds1向下放电+谐振腔逆时针对地放电相当于短路，Q2的MOS管容易炸管。并且DS2两端压差为VIN，Q2无法实现ZVS导通。
