运放电路学习之虚短和虚断

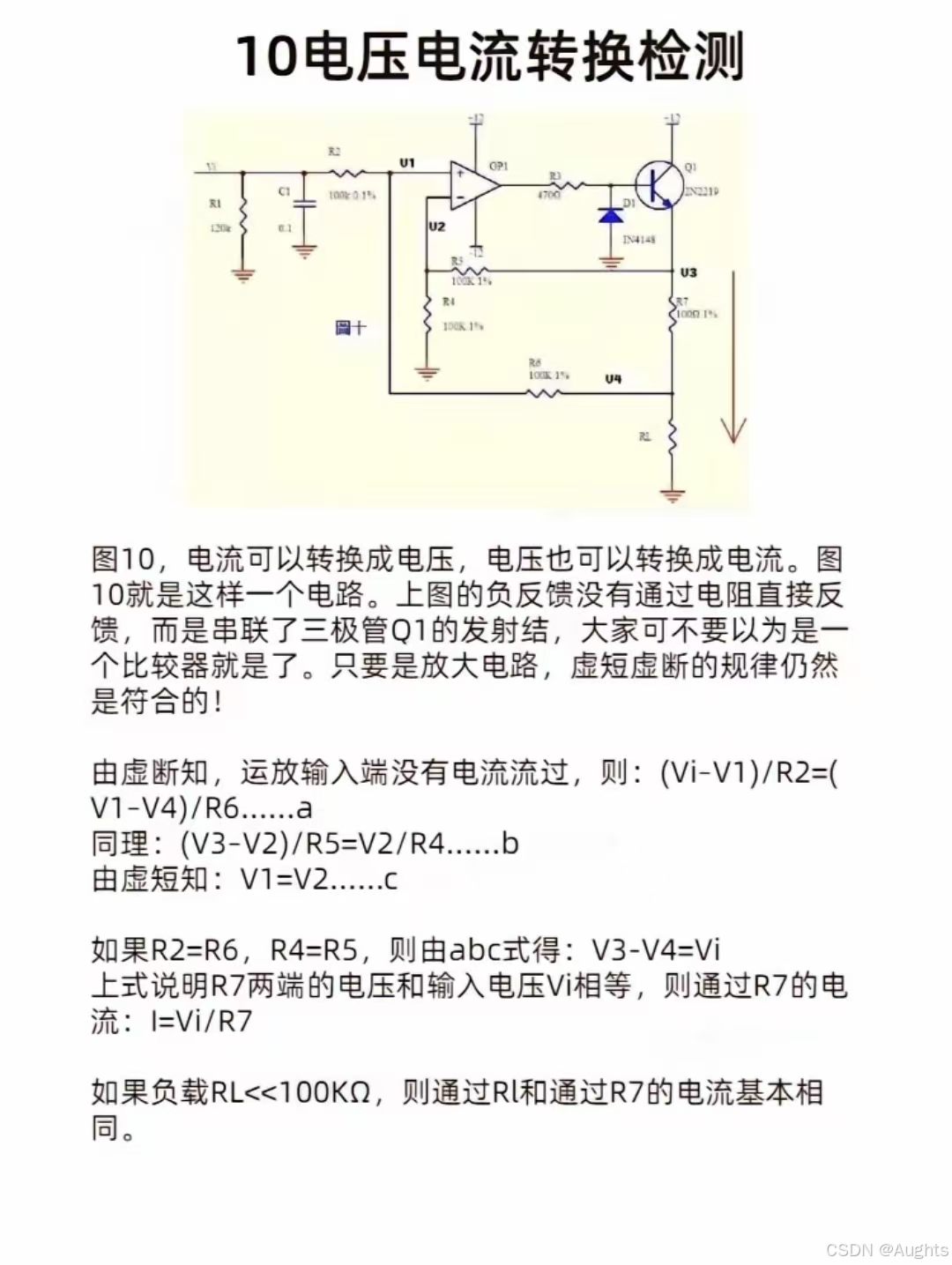

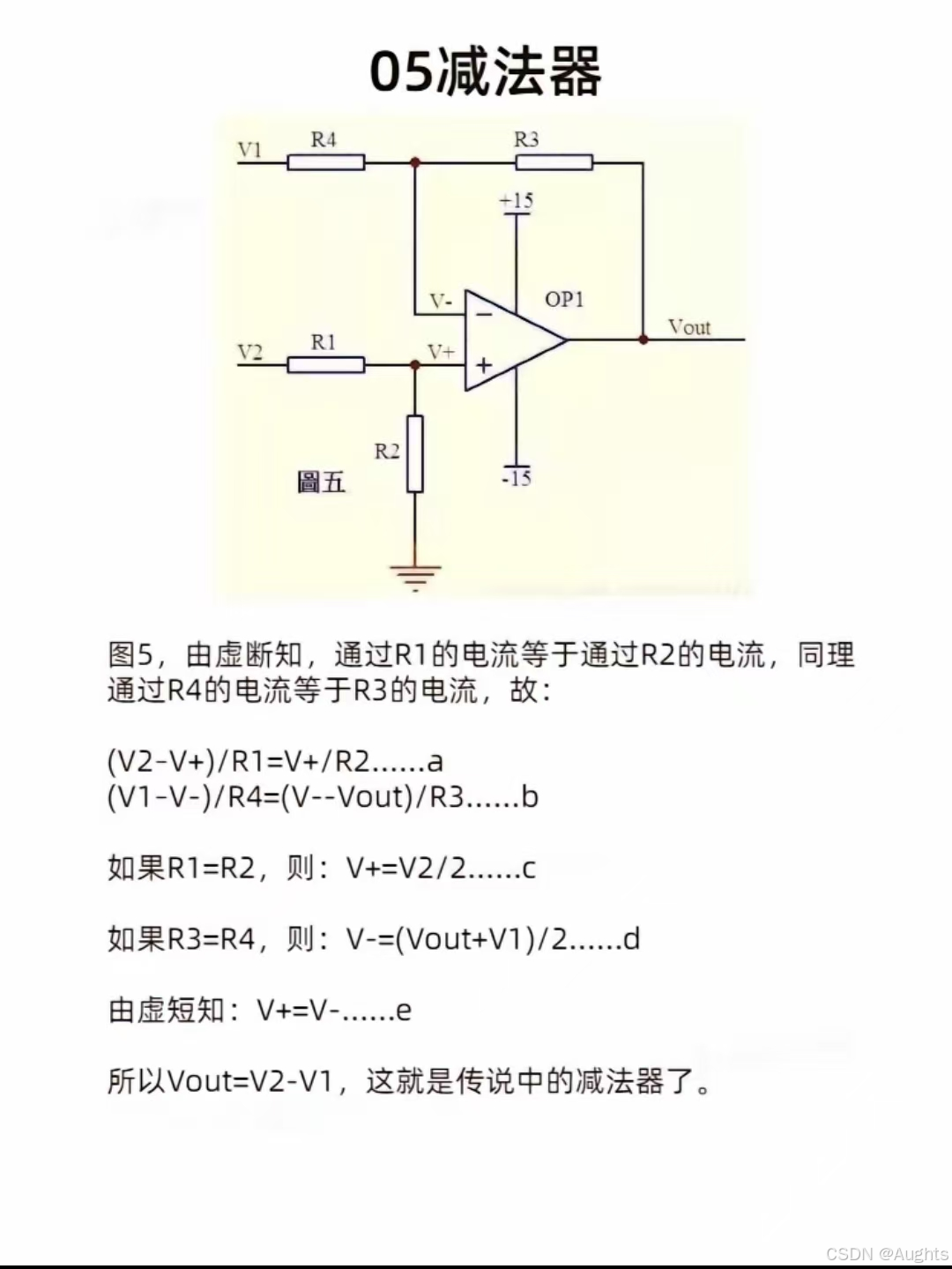

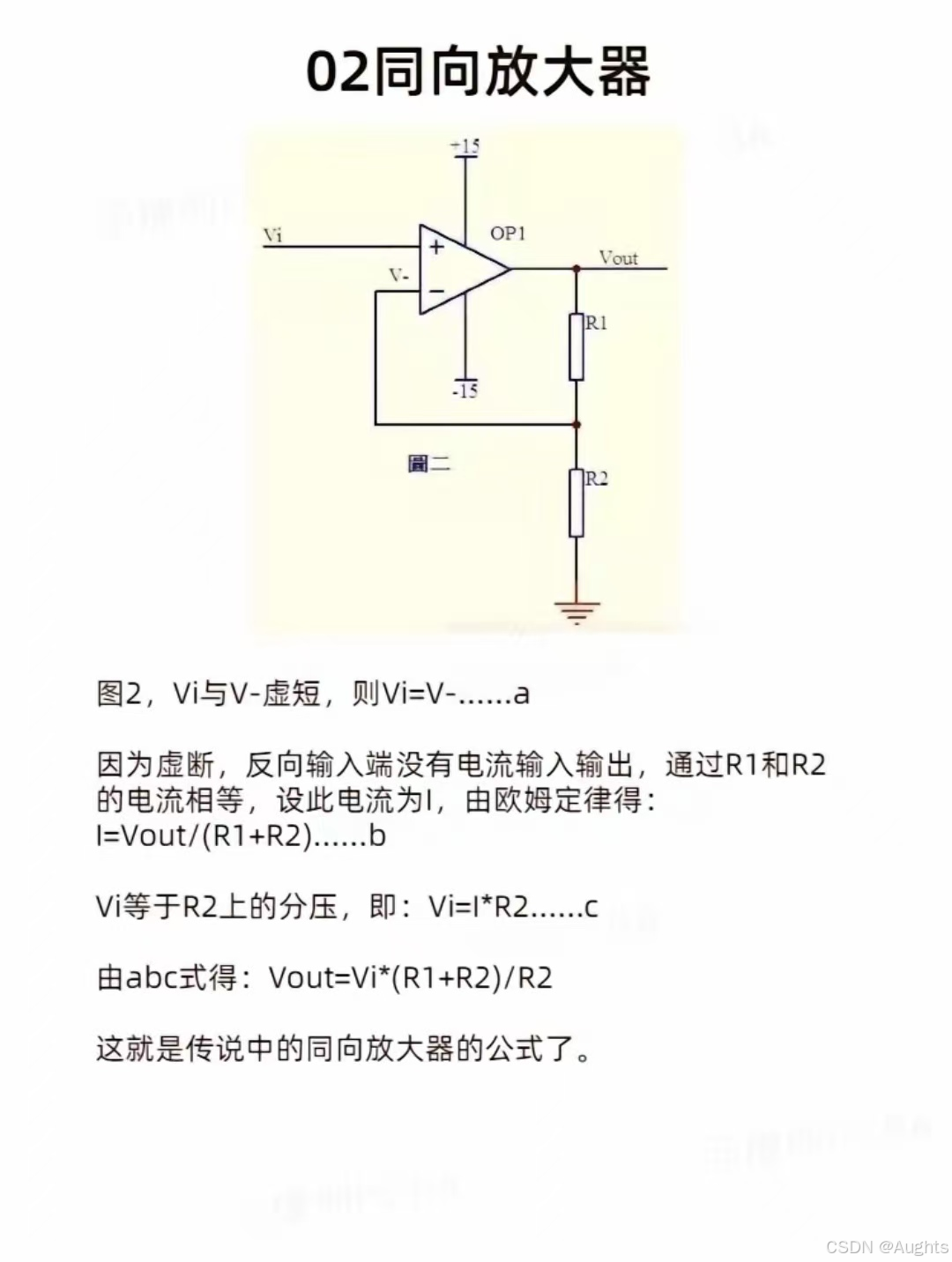

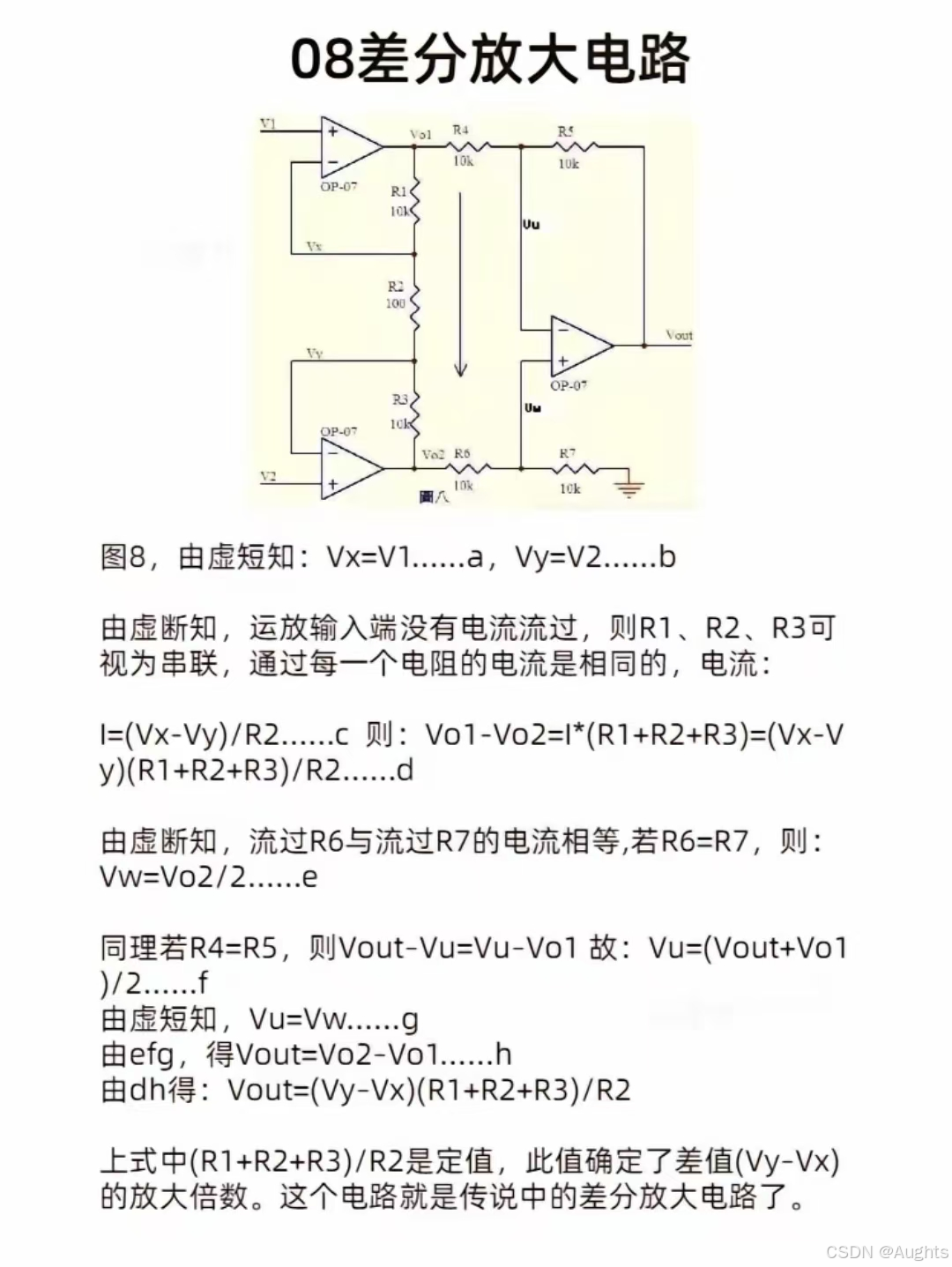

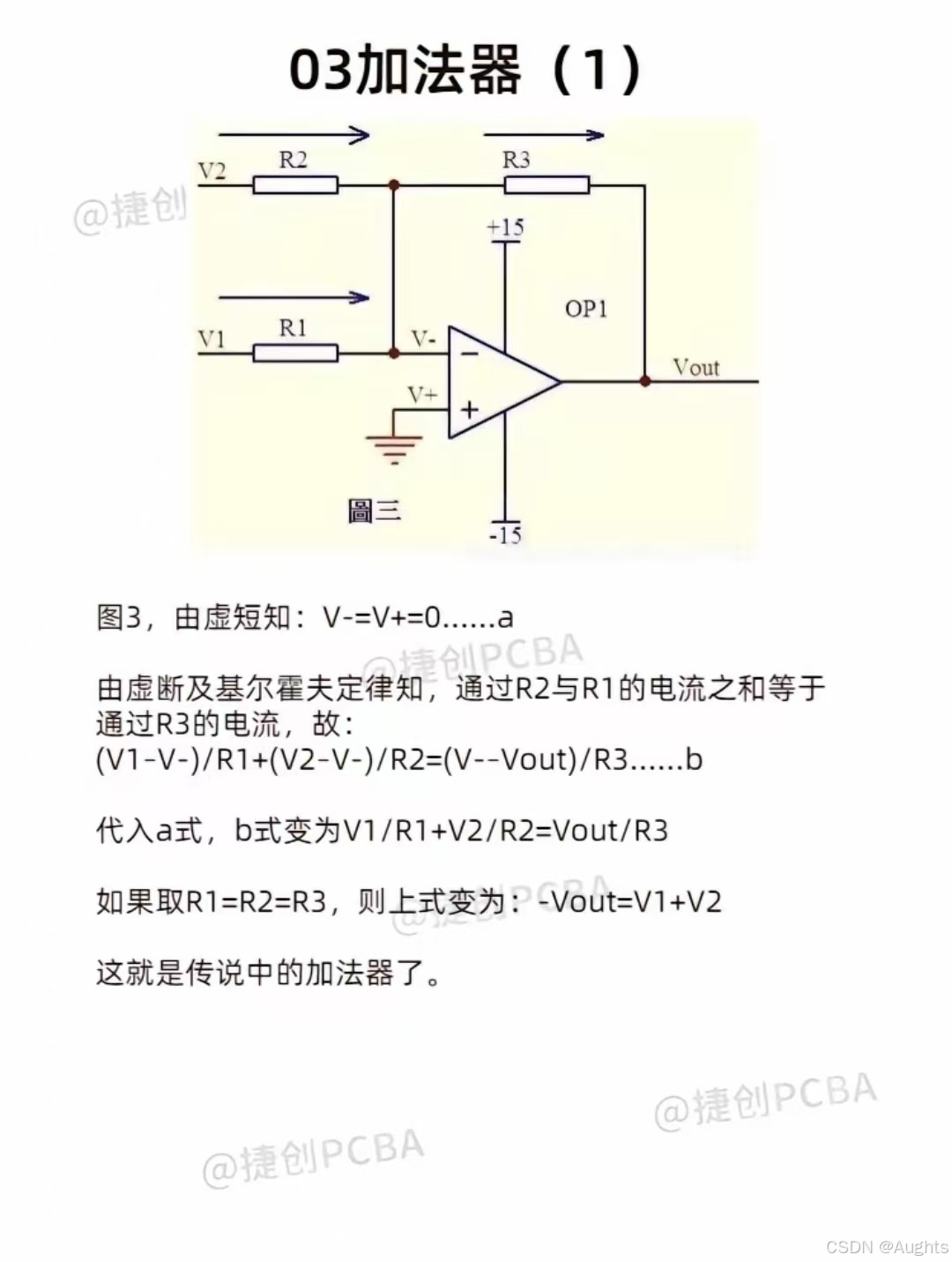

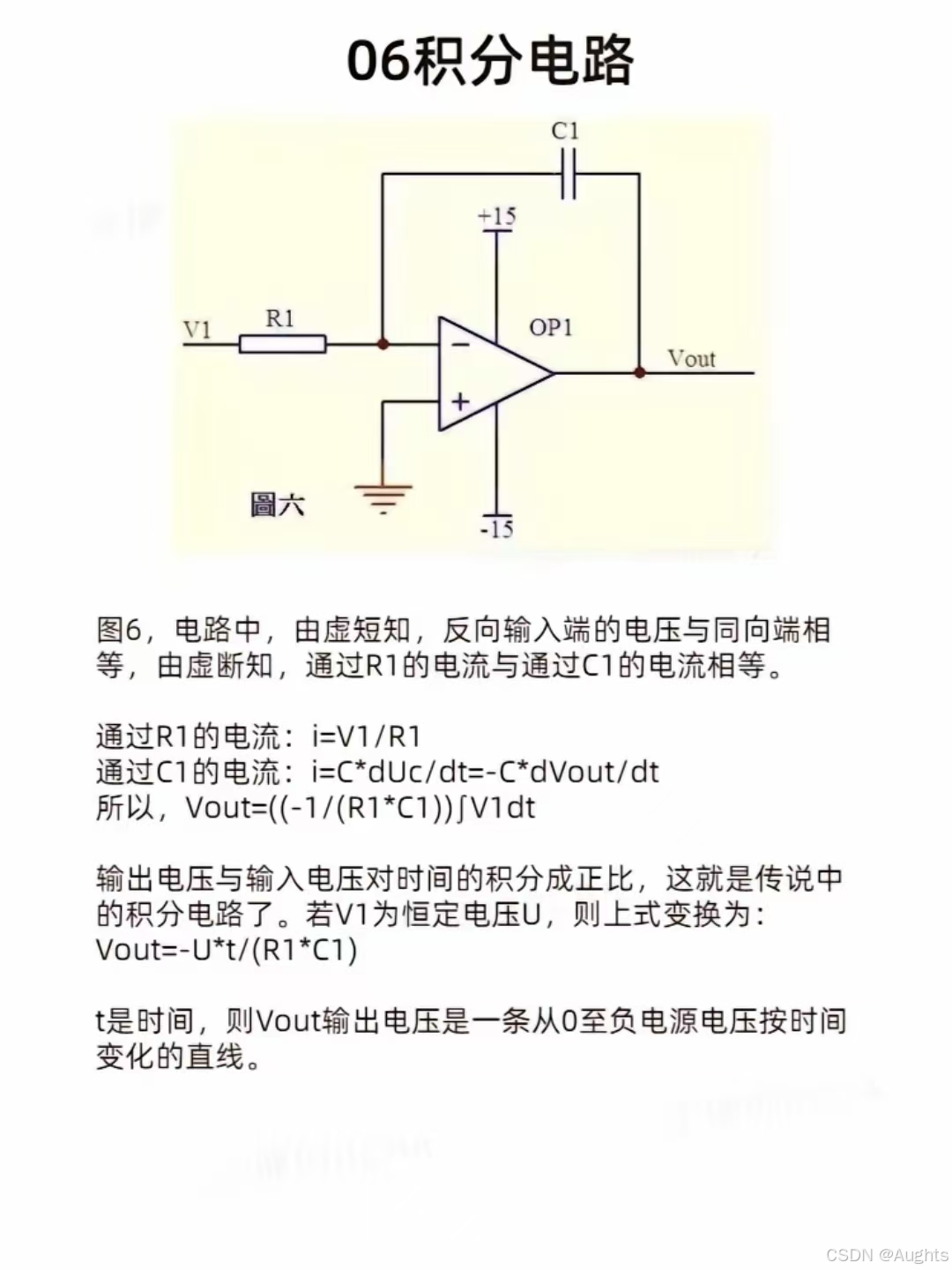

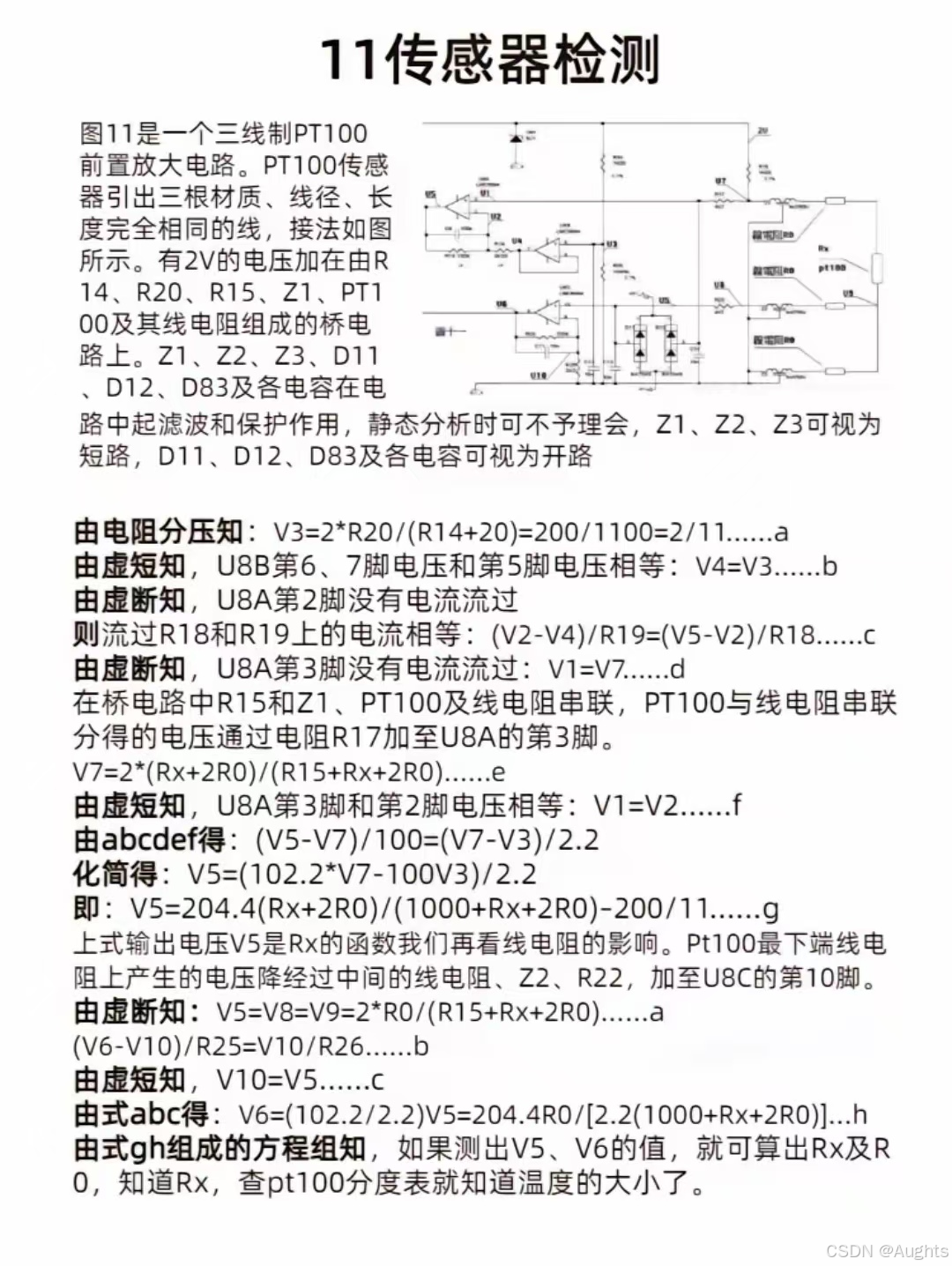

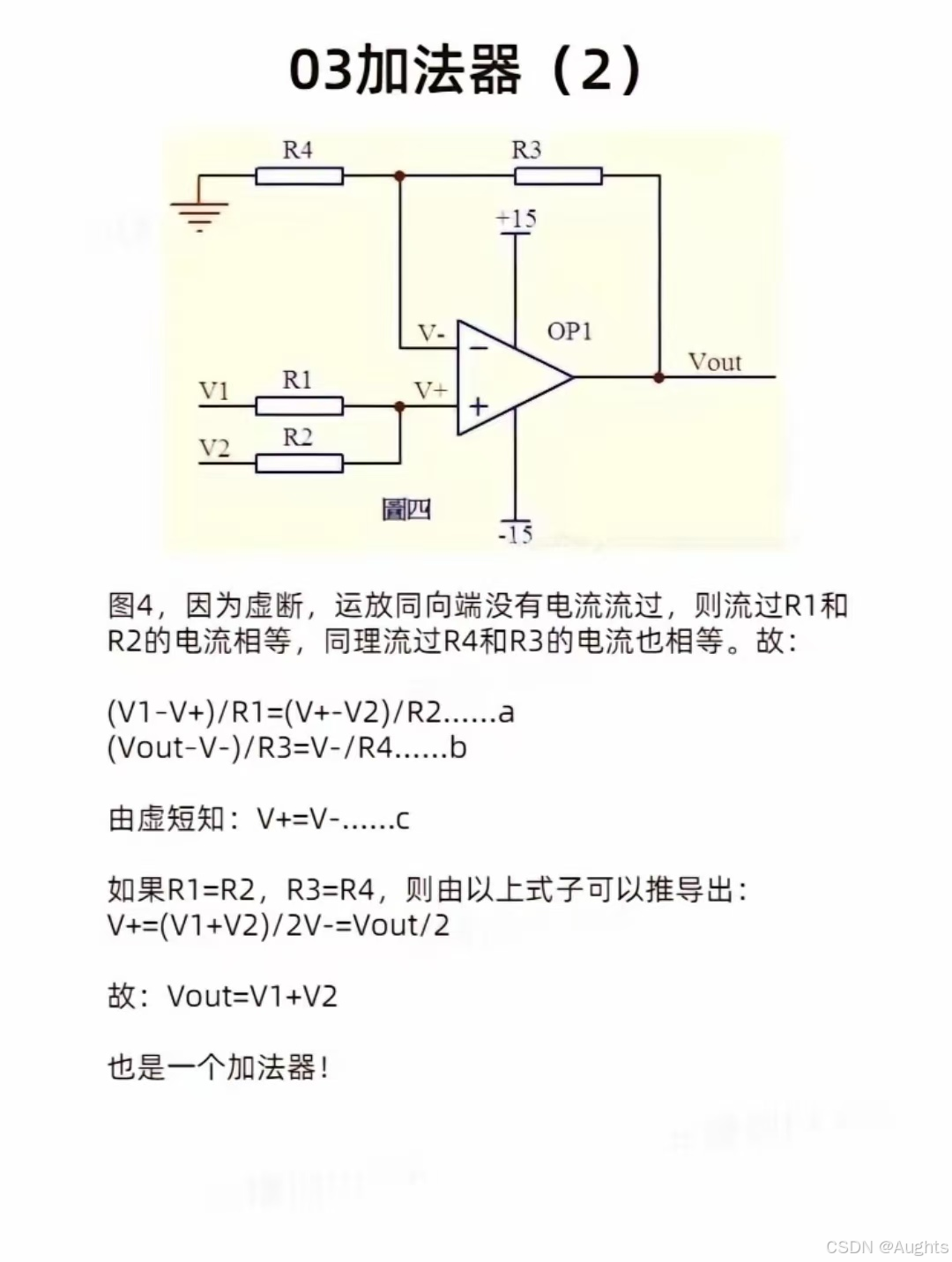

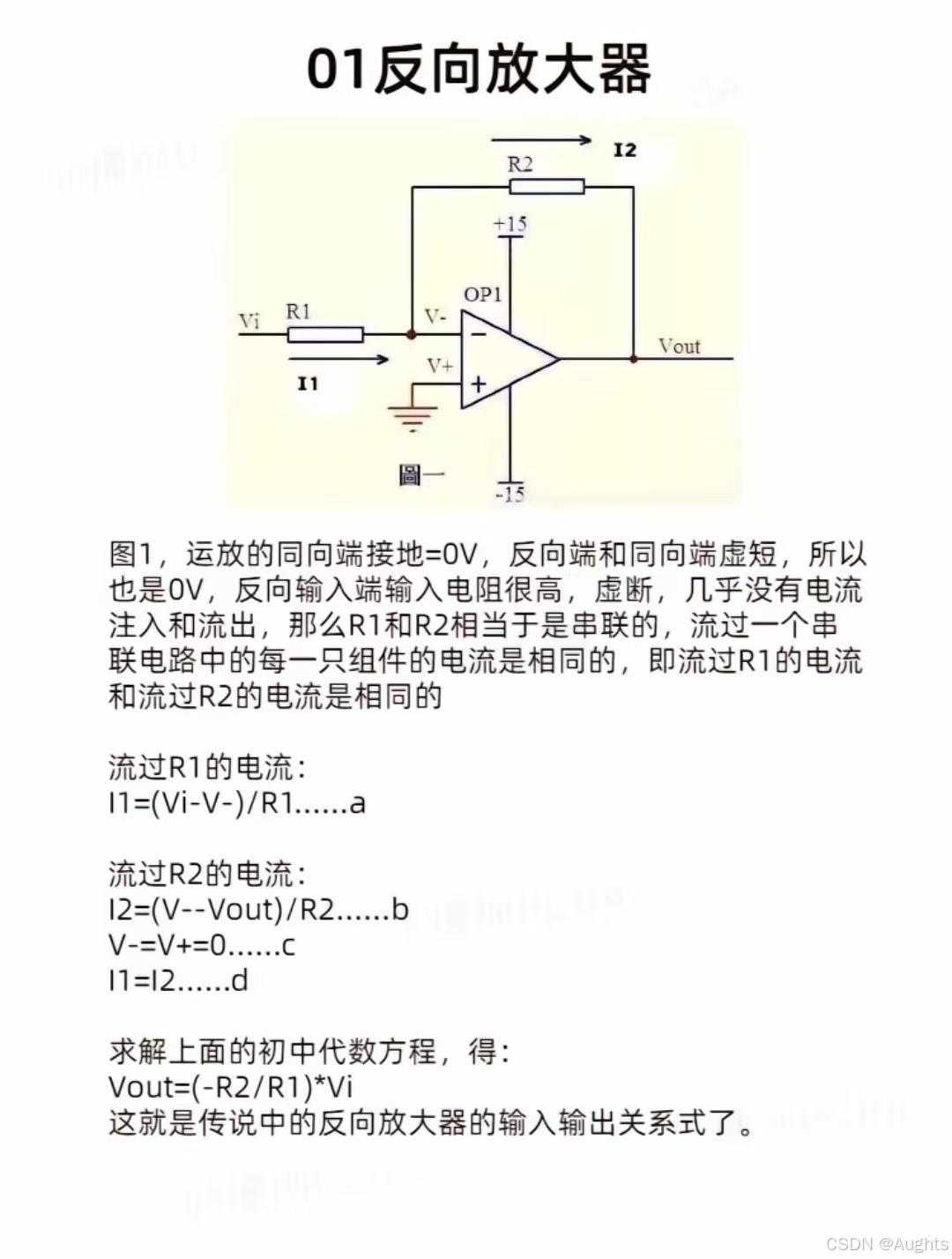

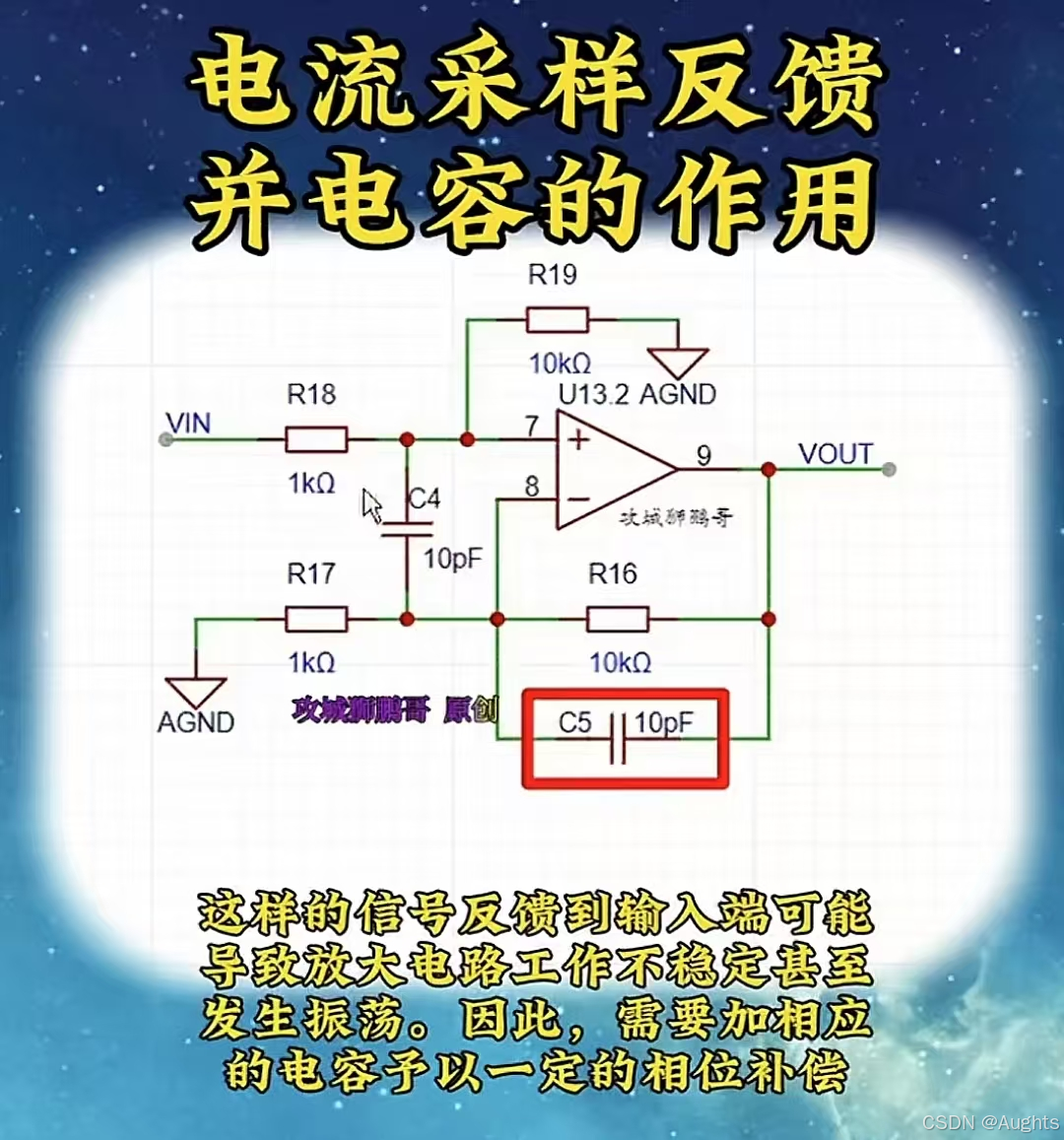

1、经典运放电路

2、实际案例

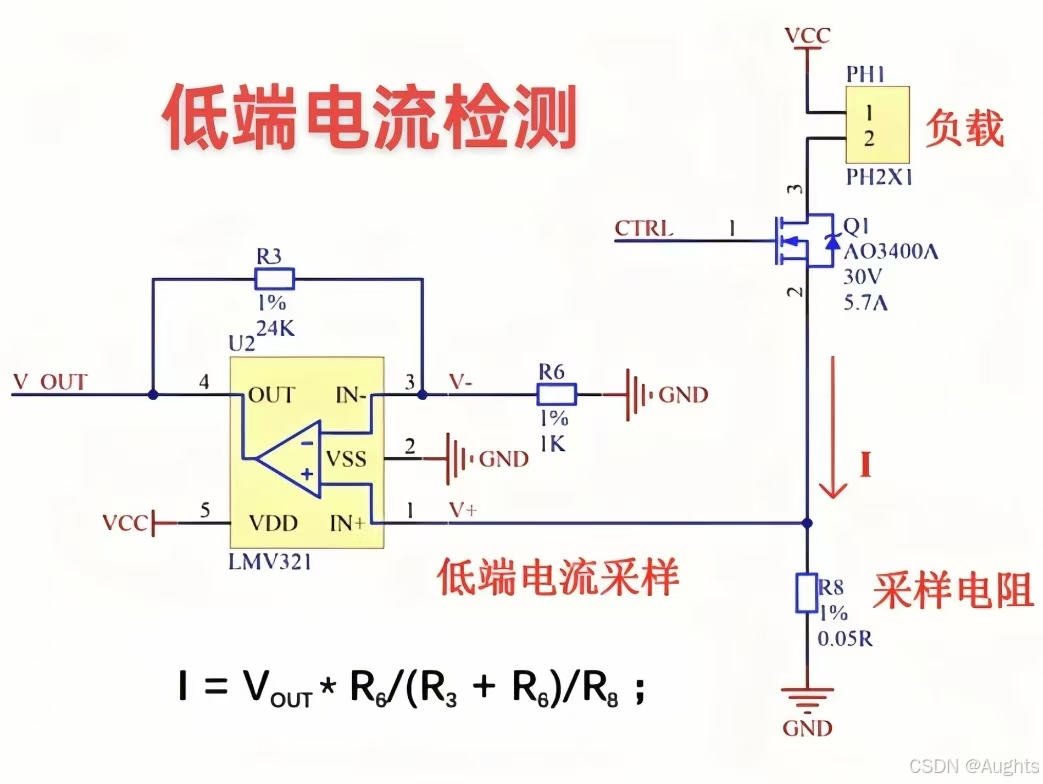

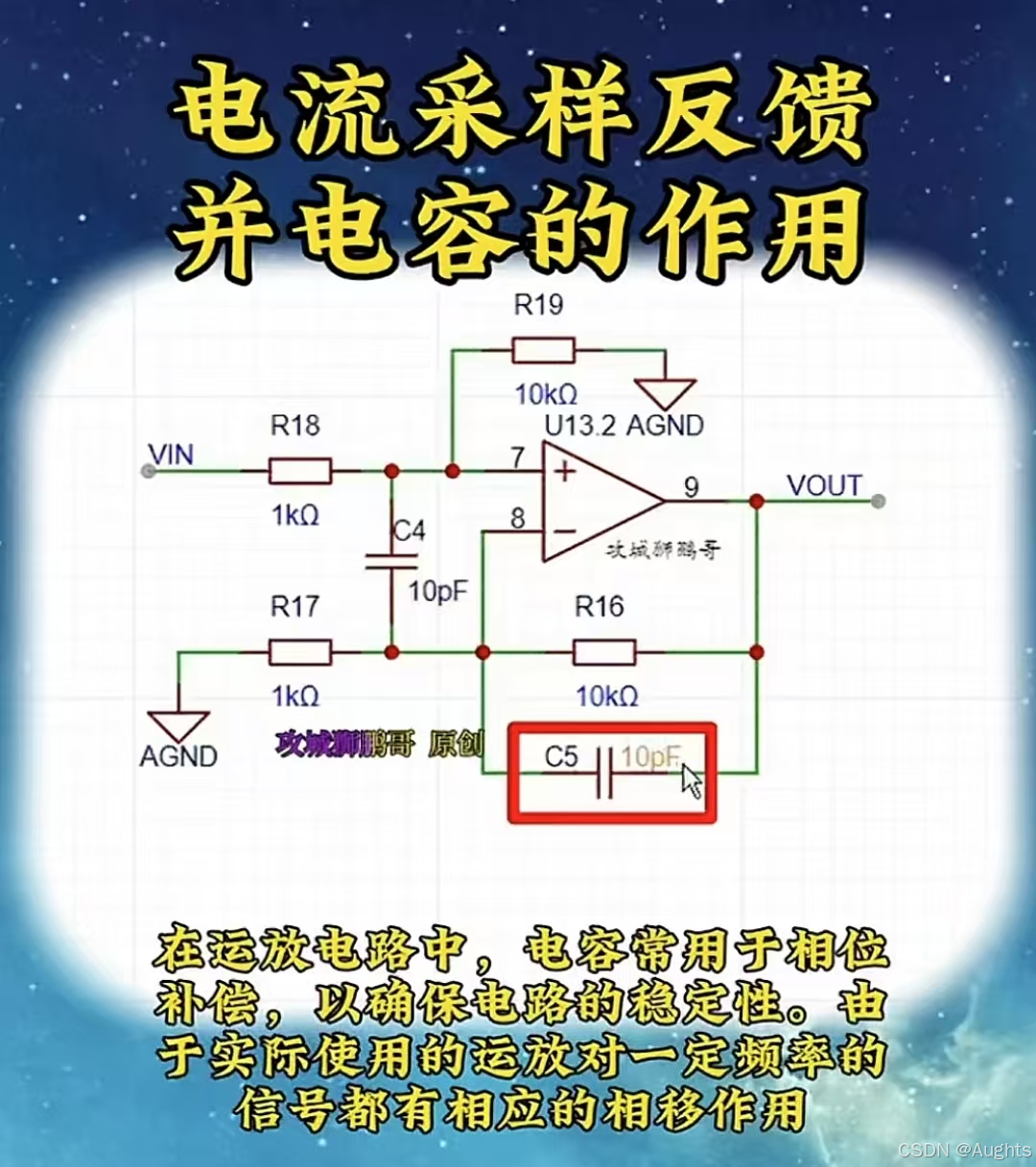

2.1电流检测

可以在1脚串联1K电阻和一个电容，滤除随着电流I进来的杂波。

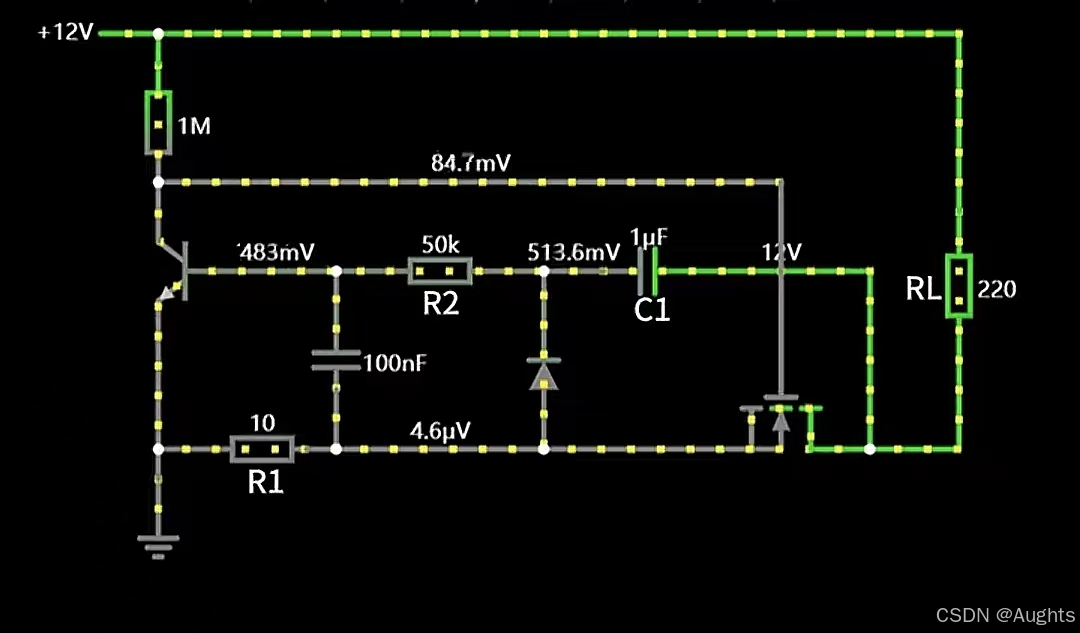

2.2过流保护电路

当12V输入大电流时，通过RL、C1、R2使三极管导通，电流通过三极管ce极分流。

2.3限流保护电路

通过的电流由RL大小决定，因为二极管钳位了电压，电压为Ud，通过的电流为I=Ud/RL

2.4过零检测电路

1nf用于滤除高频干扰。

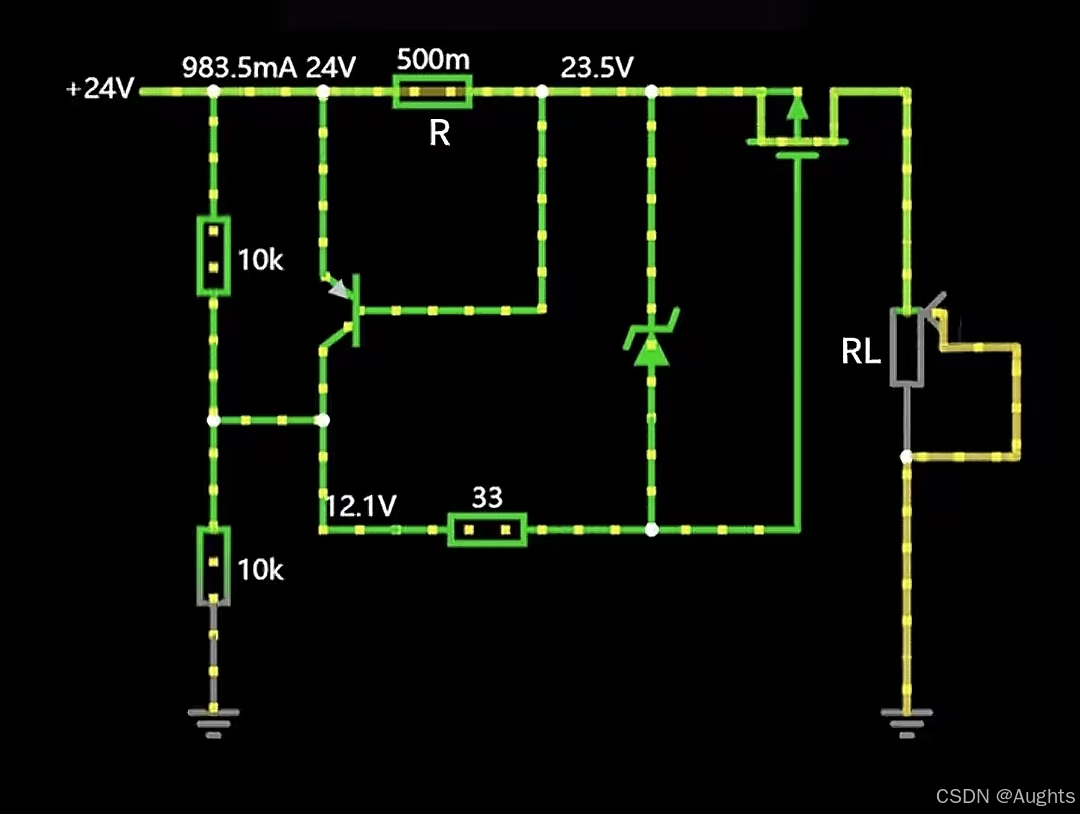

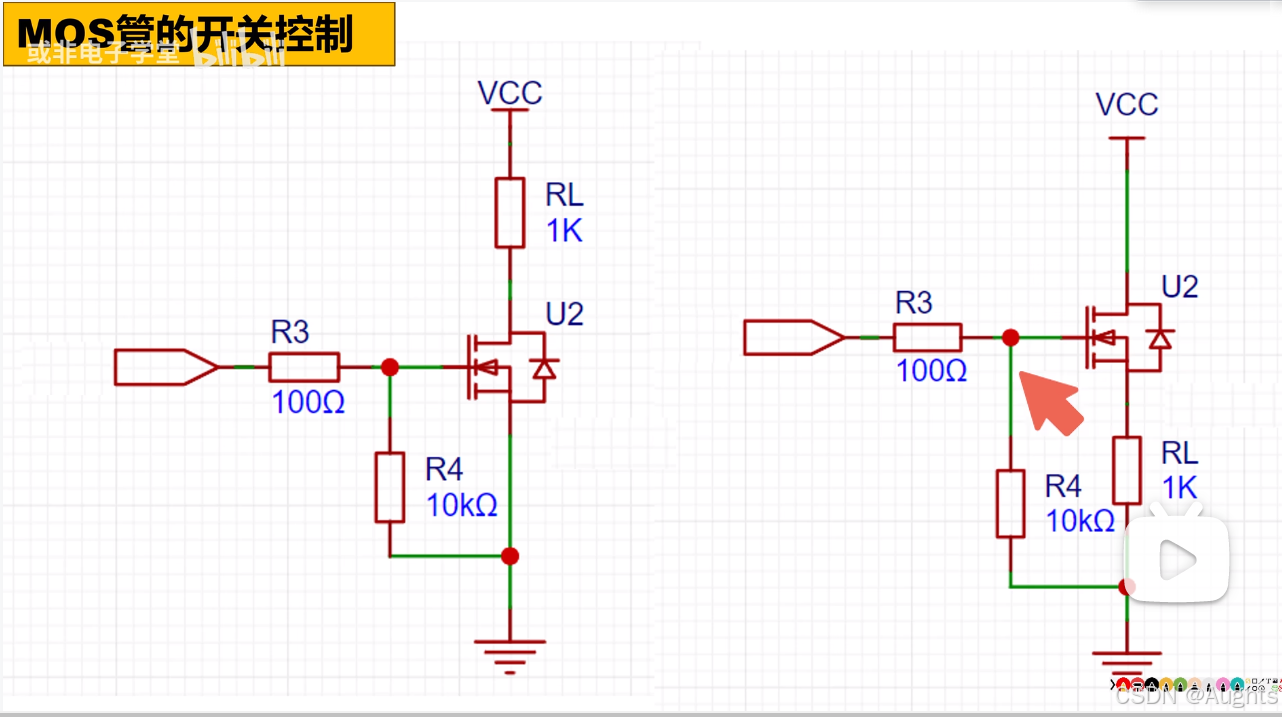

2.5MOS管的限流和反馈（P上N下）

        左边管子能作为开关使用，因为S极电压一直为0V，G极一直为5V，VGS>0V。

        右边的管子不能作为开关使用，因为电阻在MOS管下方，MOS管内部还有电阻，相当于RL作为反馈电阻。当管子开启，S极电压就会因为电阻的存在使电压上升，G极保持5V，VGS就会下降，但不会关闭，因为一旦S极为0V，压差存在又不断的开启DS。此时ID电流保持恒流状态，是DS能流过的最大电流ID=VCC/RL。

        但如果G极输入电压要大于D极输入电压，假设G极为15V，D极为10V，那么S极最大电压也不会超过10V，那么VGS就会一直大于开启电压。

3、经典三极管放大电路

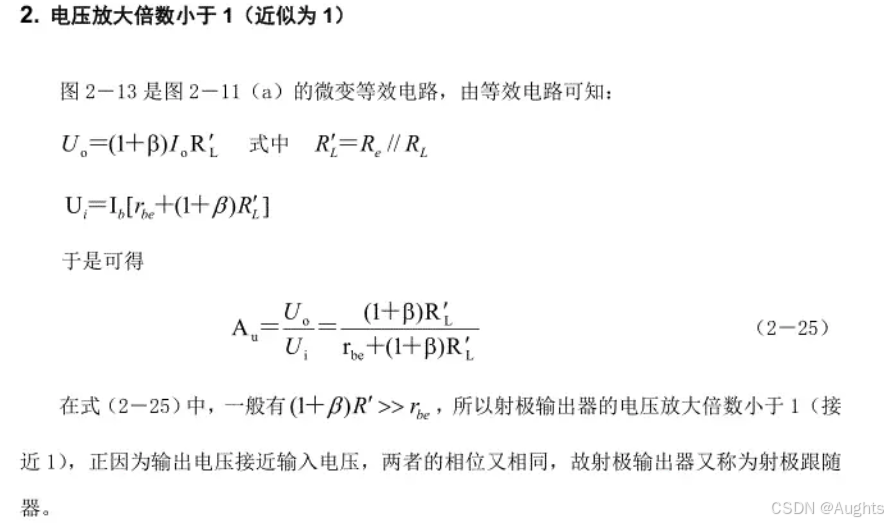

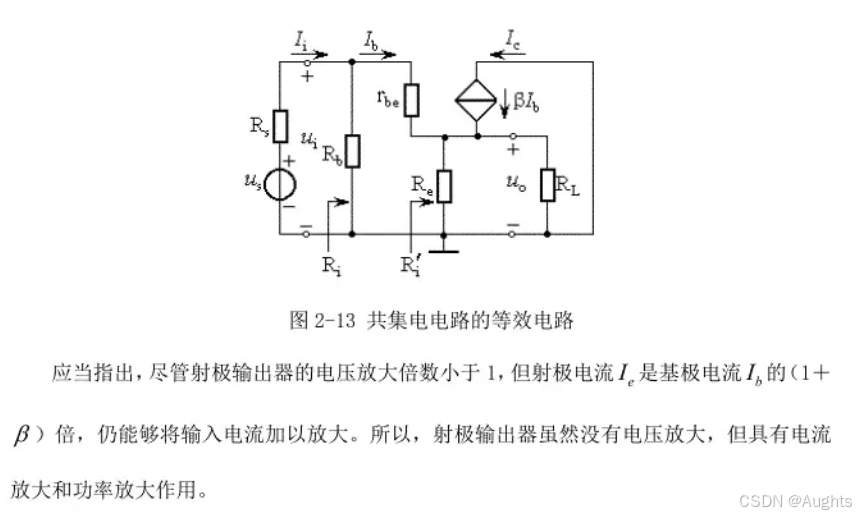

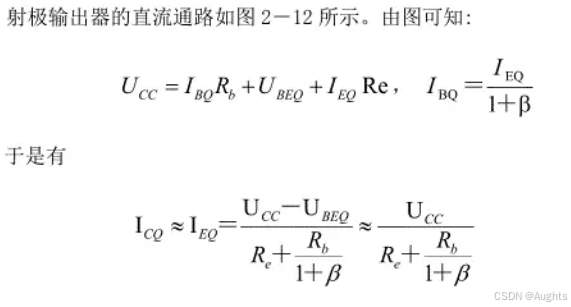

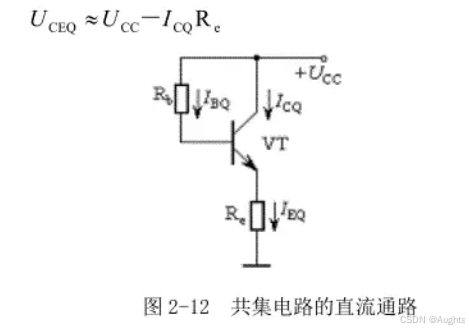

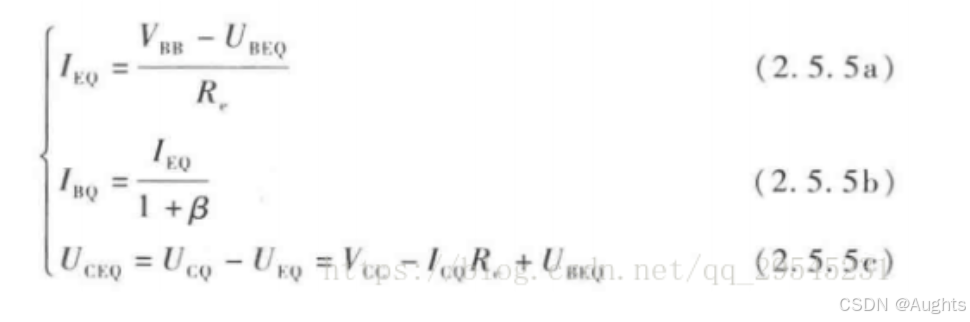

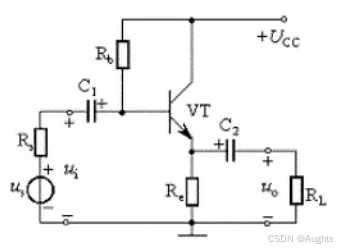

3.1共集放大电路

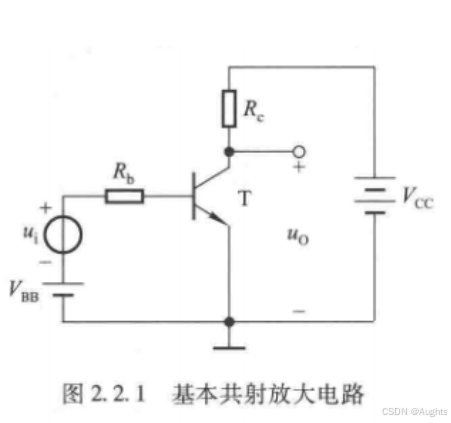

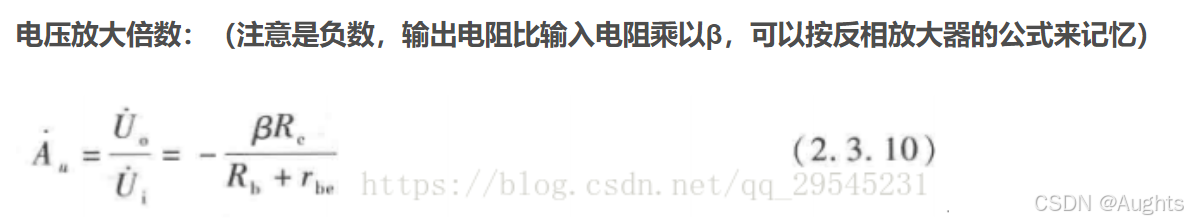

3.2共射放大电路

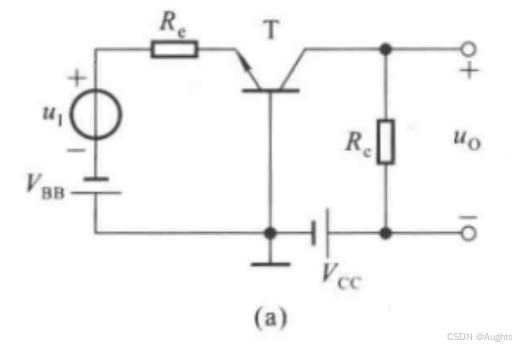

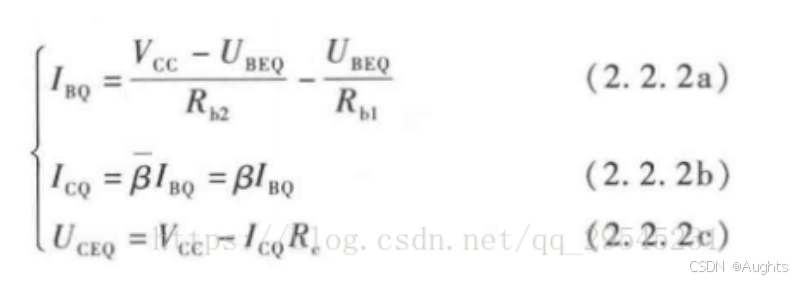

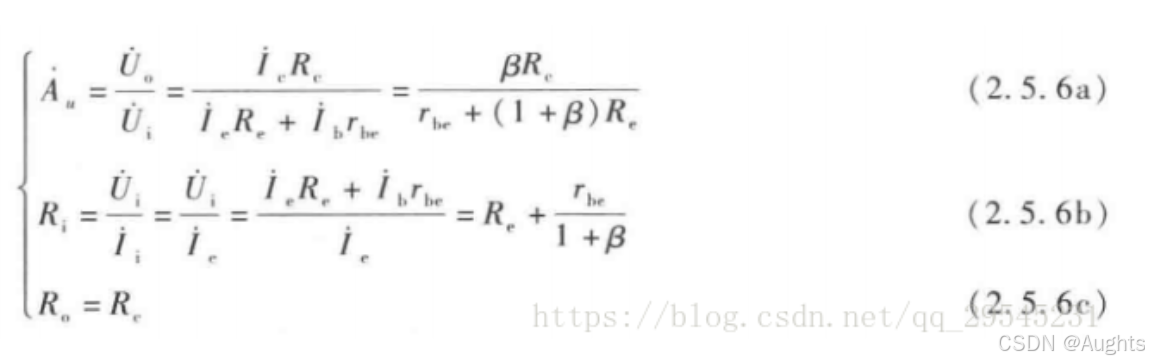

3.3共基放大电路

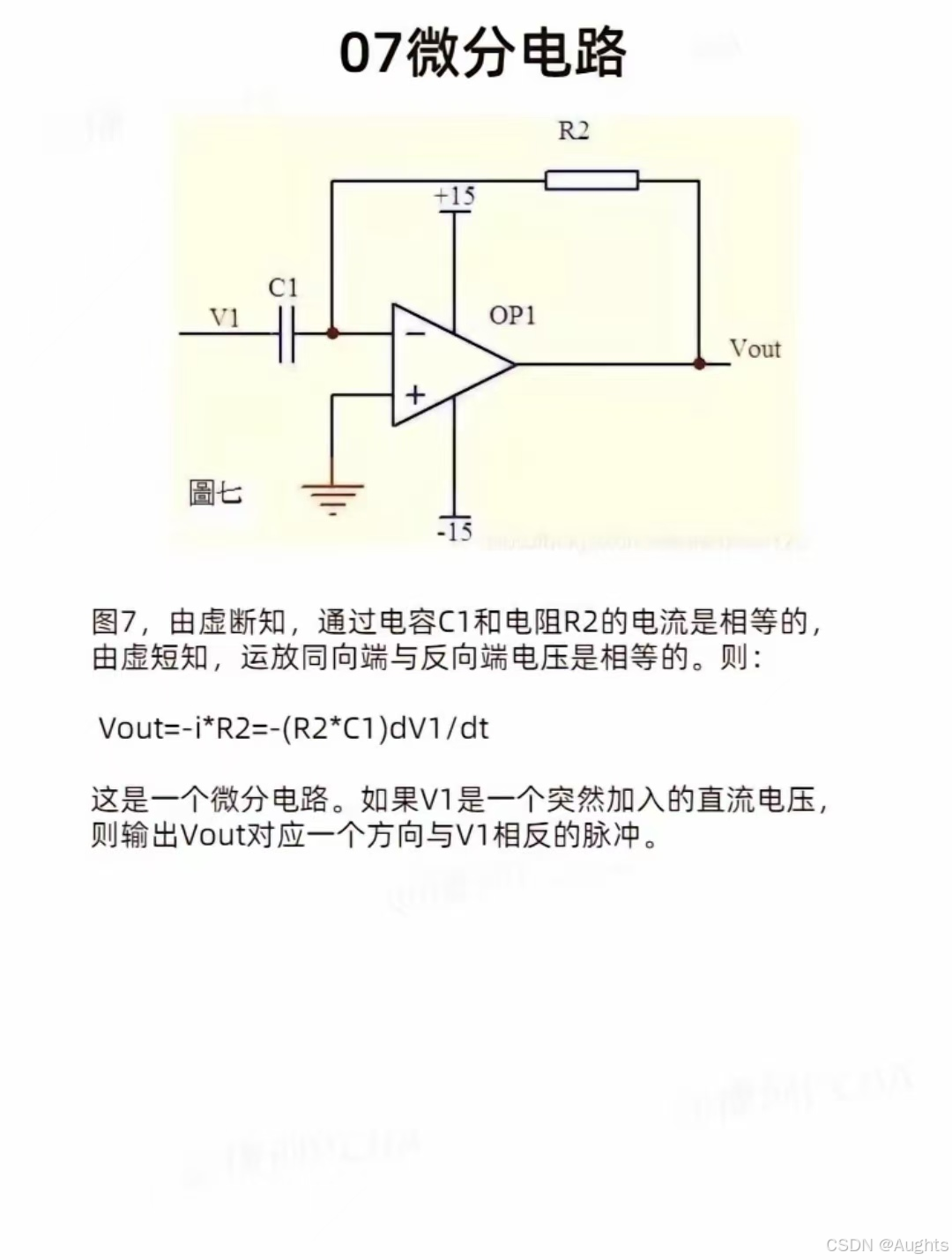

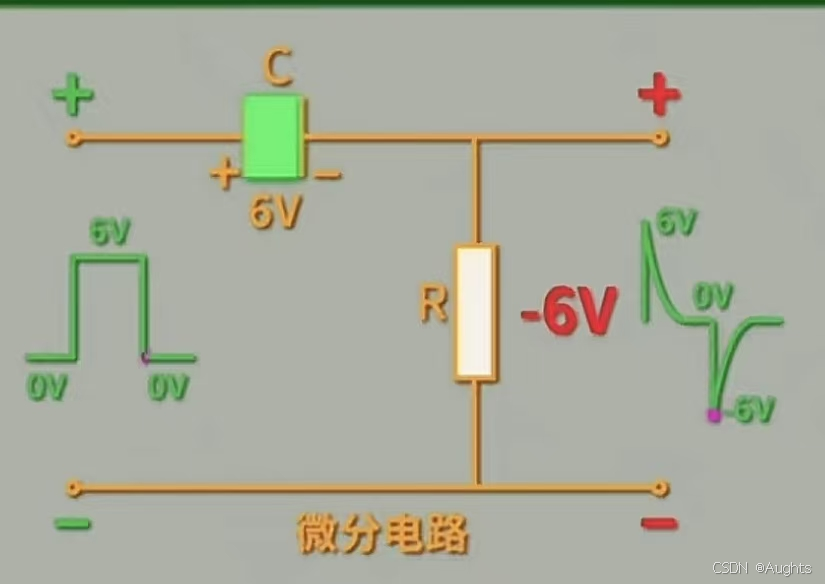

4、微分电路

基于电容两端电压不突变的原则。

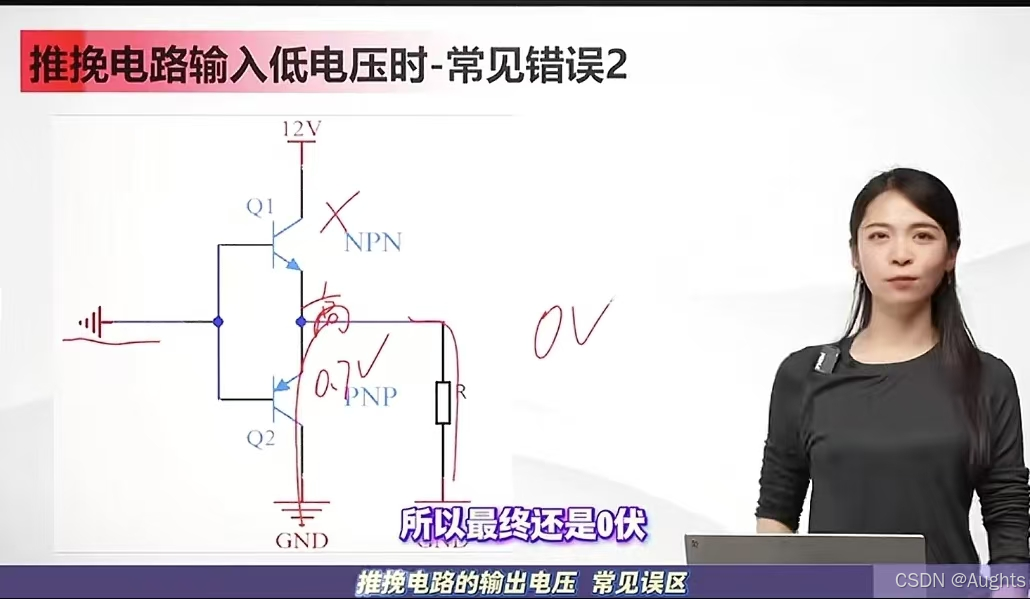

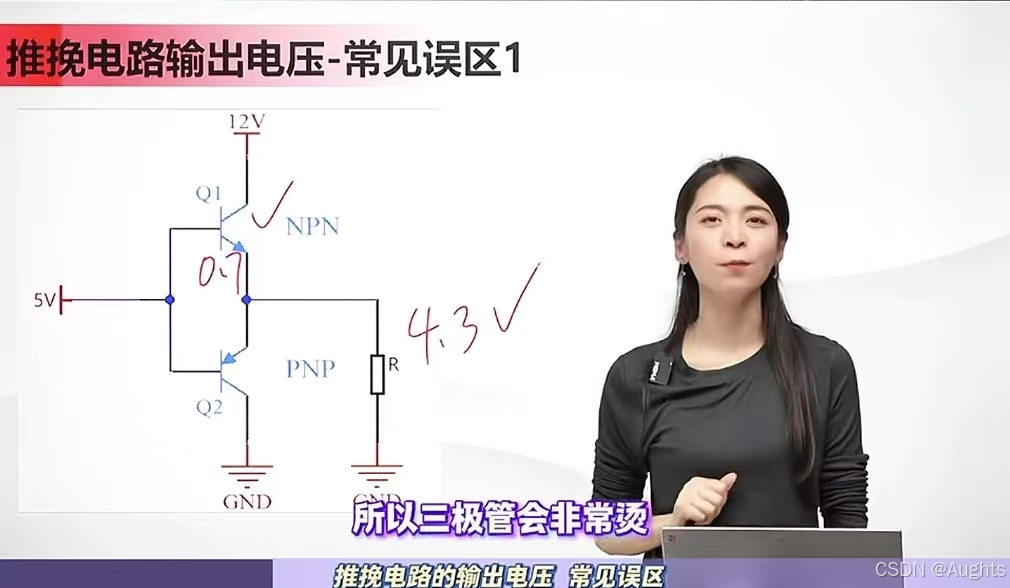

5、推挽电路
