Flink源码阅读笔记——StreamGraph、JobGraph、ExecutionGraph

在具体执行环节中，考虑并行子任务的分配、数据在任务间的传输，以及合并算子链的优化，将逻辑流图转换为物理数据流图。

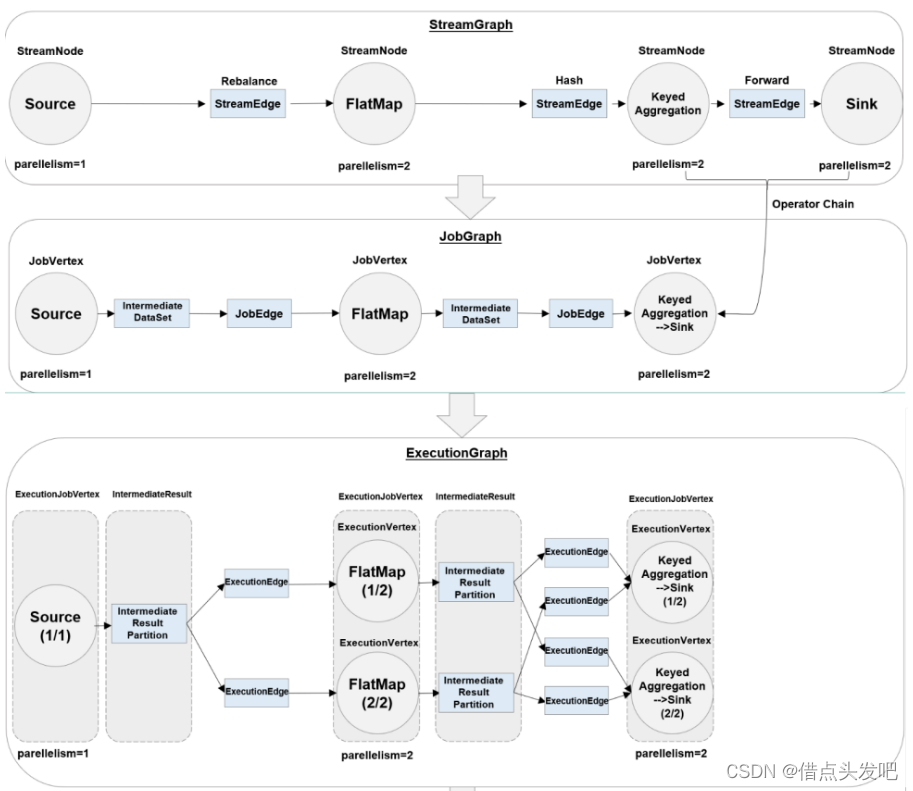

StreamGraph——JobGraph——ExecutionGraph

1. 逻辑流图（StreamGraph）
   这是根据用户通过 DataStream API编写的代码生成的最初的DAG图，用来表示程序的拓扑结构。这一步一般在客户端完成。
   我们可以看到，逻辑流图中的节点，完全对应着代码中的四步算子操作：
   源算子Source（socketTextStream()）→扁平映射算子Flat Map(flatMap()) →分组聚合算子Keyed Aggregation(keyBy/sum()) →输出算子Sink(print())。
2. 作业图（JobGraph）
   StreamGraph经过优化后生成的就是作业图（JobGraph），这是提交给 JobManager 的数据结构，确定了当前作业中所有任务的划分。主要的优化为: 将多个符合条件的节点链接在一起合并成一个任务节点，形成算子链，这样可以减少数据交换的消耗。JobGraph一般也是在客户端生成的，在作业提交时传递给JobMaster。

一个数据流在算子之间传输数据的形式可以是一对一（one-to-one）【map、filter、flatMap】的直通 (forwarding)模式，也可以是打乱的重分区（redistributing）模式
