LTspice中导入德州仪器的第三方模型教程

最新推荐文章于 2025-04-23 01:06:36 发布
最新推荐文章于 2025-04-23 01:06:36 发布
阅读量6k 收藏 49
点赞数 24
文章标签： 学习 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_47718607/article/details/139989616
版权

本教程主要针对在德州仪器网站下载的spice模型的导入，以OPA1611运放为例

1、打开德州仪器官网搜索想导入的元件名称

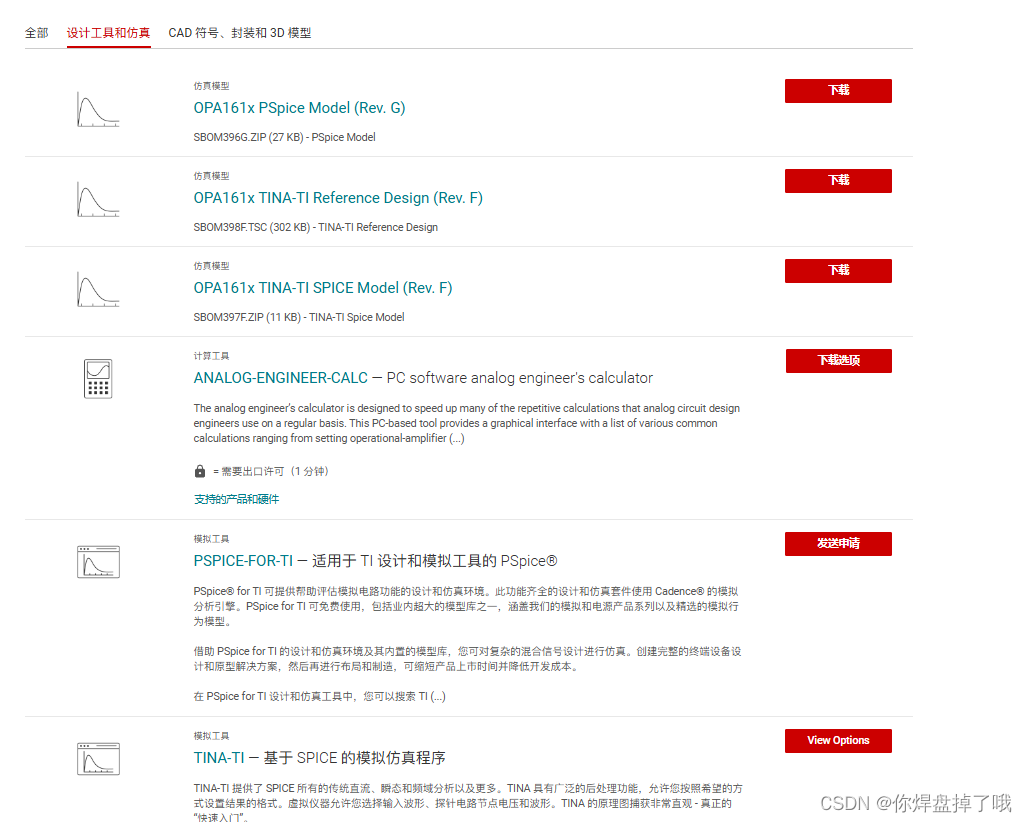

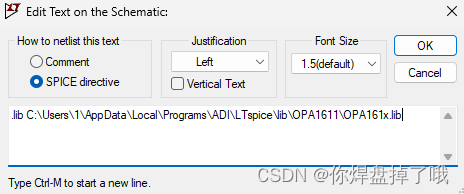

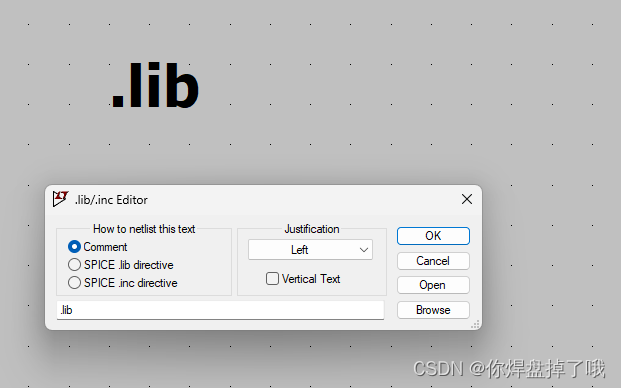

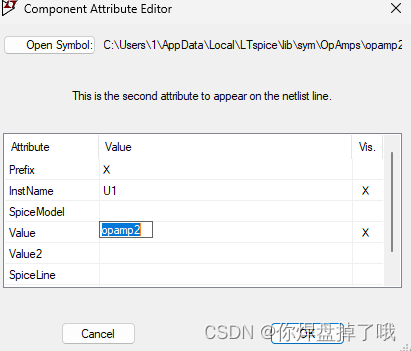

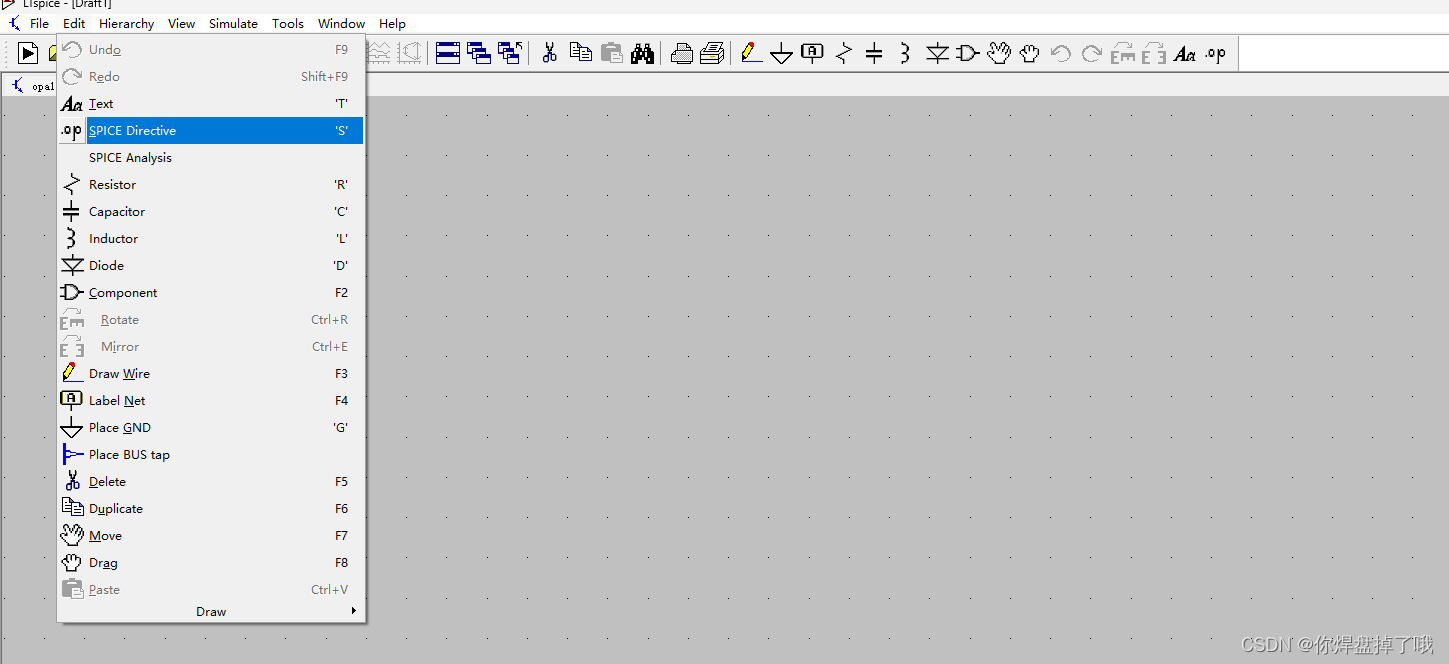

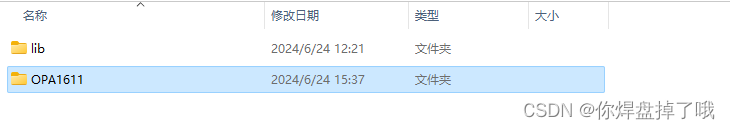

OPA1611 数据表、产品信息和支持 | 德州仪器 TI.com.cnicon-default.png?t=N7T8https://www.ti.com.cn/product/cn/OPA1611?bm-verify=AAQAAAAJ_____3a0J3Z7xQmxs_VVwmkCxQpaBA4y2UoTDssuDbi2YkIo8RzpOPMwTIo5JWXE3mletAMWk02XUnpTmhXJ62ao-cKyx7cZi9VLiE4BhrlisMSI_#design-development2、下滑找到设计与开发板块，一般在设计工具和仿真中，这里有多种不同的仿真模型，在LTspice中我们一般选择下载图中第一个PSpice模型。
