RenderTransform特效

开发工具与关键技术：Visual Studio #WPF #XAML
作者：翁一凯
撰写时间：2022/4/28

RenderTransform特效

RenderTransform特效（变形）：
WPF中的变形（RenderTransform）类是为了达到直接去改变某个Silverlight对象的形状（比如缩放、旋转一个元素）的目的而设计的，RenderTransform包含的变形属性成员就是专门用来改变Silverlight对象形状的，它可以实现对元素拉伸、旋转、扭曲等效果，同时变形特效也常用于辅助产生各种动画效果。

1、RenderTransform类：
该类成员如下：
TranslateTransform：能够让某对象的位置发生平移变化。
RotateTransform：能够让某对象产生旋转变化，根据中心点进行顺时针旋转或者逆时针旋转。
ScaleTransform：能够让某对象产生缩放变化。
SkewTransform：能够让某对象产生扭曲变化。
TransformGroup：能够让某对象的缩放、旋转、扭曲等变化效果合并起来使用。
MatrixTransform：能够让某对象通过矩阵算法实现更为复杂的变形。

变形元素包括平移变形、旋转变形、缩放变形、扭曲变形、矩阵变形和组合变形元素，变形特效常用于在不改变对象本身构成的情况下，使对象产生变形效果，所以变形元素常辅助产生Silverlight中的各种动画效果。

通常，对于MediaElement元素使用RenderTransform属性比使用LayoutTransform属性更好，因为RenderTransform属性是轻量级的，而且它还可以使用方便的RenderTransformOrigin属性值，从而可以为特定的变换（如旋转）使用相对坐标。

2、TranslateTransform（平移变化）：
包含X、Y两种属性，以原来的对象为坐标原点(0,0)，然后向X轴、Y轴进行平移变换。

3、RotateTransform（旋转变化）：
包括属性Angle（旋转角度），CenterX、CenterY（旋转的中心）。

4、ScaleTransform（缩放变化）：
包括属性ScaleX、ScaleY、CenterY，其中ScaleX、ScaleY属性表示对象在X、Y轴进行缩放的倍数，使用CenterX和CenterY属性指定一个中心点。

5、SkewTransform（扭曲变化）：
包括属性AngleX、AngleY、CenterX、CenterY，其中使用AngleX让元素相对X轴倾斜角度，AngleY是让元素围绕Y轴的倾斜角度，同样CenterX和CenterY是中心点位置。

6、TransformGroup：
缩放、旋转、扭曲等变化效果合并起来。以上四种基本变化只是单一的变化，如果想要实现多种效果的叠加，那么就要使用到TransformGroup，否则会报错。TransformGroup的作用类似于在控制布局中的StackPanel内嵌的作用，是把多种变化元素组合成一种变化的容器。

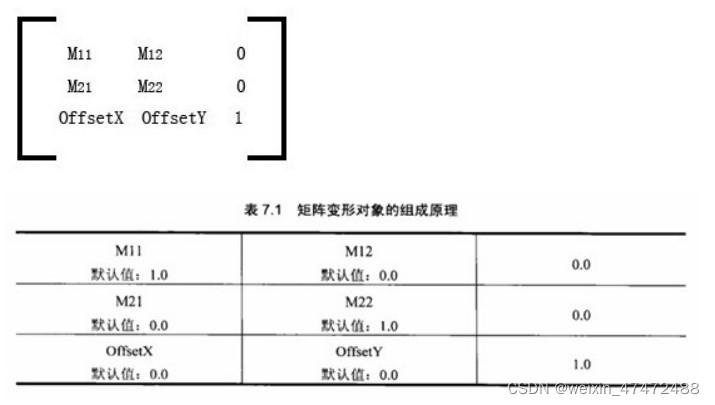

7、MatrixTransform（矩阵变换）：
其实就是其他变形类的底层实现的代码，其他的类都是基于这个类的扩展，以让用户可以更加简单方便的应用，至于MatrixTransform则是通过一种矩阵算法来进行运算得到相应的变形的效果的。

矩阵中第三列的值是固定不变的！
原理：
原坐标（x0，y0）通过这个3*3矩阵，通过矩阵乘法可得到坐标（x0 * M11 + x0 * M21，y0 * M12 + y0 * M22）之后，再加上（OffsetX,OffsetY）即可得到新坐标（x1，y1）。也即是说最终坐标（x1，y1）：x1 = x0 * M11 + x0 * M21 + OffsetX，y1 = y0 * M12 + y0 * M22 + OffsetY。
