WPF图形变形

本文深入讲解了WPF中Transform的应用,包括RenderTransform和LayoutTransform的使用,以及各种变形类如RotateTransform、ScaleTransform等的实际操作示例。

在WPF中Transform(变形)运用很广,尺寸、位置、坐标系比例、旋转角度等变化都属于变形。

WPF中控制变形的属性有两个,分别是:
RenderTransform:呈现变形,定义在UIElement类中。
LayoutTransform:布局变形,定义在FrameworkElement类中。
因为这两个属性都是抽象类,所以说Transform变形类的派生类都可以用这两个属性赋值。

呈现变形:
什么是呈现变形?呈现变形就是能够很直观能够看到的变形,呈现在人眼前的变形。
呈现变形中有如下几种变形:
MartrixTransform:矩阵变形
RotateTransform:旋转变形
ScaleTransform:坐标系变形
SkewTransform:拉伸变形
TranslateTransform:偏移变形

呈现变形实例:

<Window x:Class="WpfApplication1.Window变形"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApplication1"
        mc:Ignorable="d"
        Title="Window变形" Height="300" Width="300">
    <Grid>
        <Button Width="100" Height="30" Content="按钮">
            <Button.RenderTransform>
                <RotateTransform CenterX="0" CenterY="0" Angle="10"/>
                <!--<TranslateTransform X="0" Y="0"></TranslateTransform>-->
            </Button.RenderTransform>
        </Button>
    </Grid>
</Window>

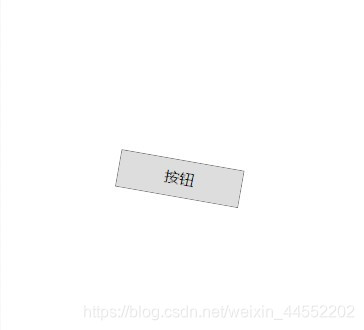

呈现变形结果:
在这里插入图片描述

布局变形:
布局变形与呈现变形不同,布局变形会影响整个窗体的布局。
实例:

<Grid>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="Auto" />
            <ColumnDefinition Width="*" />
        </Grid.ColumnDefinitions>
        <Grid>
            <TextBlock Text="Hello" FontSize="24">
                <TextBlock.RenderTransform>
                    <RotateTransform Angle="10"></RotateTransform>
                </TextBlock.RenderTransform>
            </TextBlock>
        </Grid>
</Grid>

结果:
在这里插入图片描述
