PointNet++上采样（Feature Propagation）

PointNet++在处理分割任务的时候需要将下采样的点还原到与输入相同的点数，便于做每个点的预测。但是在论文中只给了一个简单的描述和公式，不是很好理解，因此在这里记录一下我的理解过程。

1.FP模块的目的

PointNet++会随着网络逐层降低采样的点数，这样来保证网络获得足够的全局信息，但是这样会导致无法完成分割任务，因为分割任务是一个端到端的，必须保证输出与输入点数相同。
一种完成分割任务的方法就是不下采样点，始终将所有点放入网络进行计算。但这样需要消耗大量计算成本。另一种比较常用的方法就是进行插值了，利用已知点，来补足需要点。
FP模块的目的就是利用已知的特征点来进行插值，使网络输出与输入点数相同的特征。具体的做法可见下一步。

2.如何插值

对于如何插值，在2d图像中是根据该像素点相邻的点来确定插值点的像素值。这种插值方式相当于找了最近距离的像素点来确定被插点的像素值。对应在点云中，也可以根据距离来对特征进行插值。

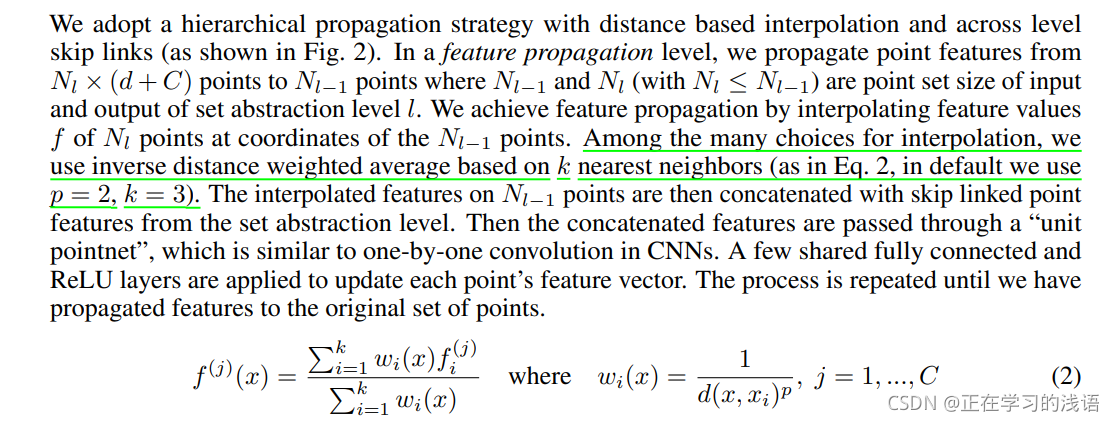

具体地，可以见作者的描述。对于NL层的深层特征，假设它有128个点，每个点有d+C个特征；它的前一层，也就NL-1层，假设有512个点。其中NL-1的点数是大于NL的点数，因为我们之前会进行下采样，点数会被压缩。

现在，我们已知NL-1层和NL层的特征和坐标，目的就是将128个点，上采样到512个点。如何实现呢？答案是利用距离的来插值（特别要注意区分特征和坐标在其中的意义）。具体步骤如下：

1）我们利用NL-1层和NL层的坐标计算任意两个点之间的距离，那么我们会得到一个距离矩阵，
它的尺寸为512x128。它的含义就是NL-1(低维)中的每个点与NL(高维)中的每个点的距离。

2）将距离矩阵进行排序，找到NL层中与NL-1层中距离最近的三个点，并记录它们值和索引，标记为dist和idx，注意，此时的索引和距离矩阵的尺寸是512x3，也就是NL-1中与NL距离最近的三个点的索引。

3）将idx拿着去NL层的特征中进行查询，得到512x3x(c+d)的特征矩阵。这里比较不好理解，为什么这一步能够将128上采样到512，其实这里会进行重复采样，因为前面得到的idx矩阵是512x3，这个里面的每一行的三个元素都是在128个点中的索引。例如，第一行的值可能是 2 3 4 第二行的值可能是3 4 5 …如此进行重复采样。

4）前面我们已经将特征进行上采样，但他们本质还是原来128个点对应的特征，如果不进行变换，那么这个上采样将毫无意义。所以，我们需要按前面距离矩阵进行插值，来改变特征的值。前面我们在dist矩阵里面保留的就是我们距离值，因此，我们只需要将它与特征进行扩维相乘就可以了（因为特征维数要大于距离维数），也就等同于加权了。

以上就是整个FP模块在做的事情，如果没有看懂，接下来通过debug代码再次分析一下整个过程：

class PointNetFeaturePropagation(nn.Module):
    #                 in_channel=1280, mlp=[256, 256]
    def __init__(self, in_channel, mlp):
        super(PointNetFeaturePropagation, self).__init__()
        self.mlp_convs = nn.ModuleList()
        self.mlp_bns = nn.ModuleList()
        last_channel = in_channel
        for out_channel in mlp:
            self.mlp_convs.append(nn.Conv1d(last_channel, out_channel, 1))
            self.mlp_bns.append(nn.BatchNorm1d(out_channel))
            last_channel = out_channel

    def forward(self, xyz1, xyz2, points1, points2):
        #            前面两层的质心和前面两层的输出
        """
        Input:
            利用前一层的点对后面的点进行插值
            xyz1: input points position data, [B, C, N]  l2层输出 xyz
            xyz2: sampled input points position data, [B, C, S]  l3层输出  xyz
            points1: input points data, [B, D, N]  l2层输出  points
            points2: input points data, [B, D, S]  l3层输出  points

        Return:
            new_points: upsampled points data, [B, D', N]
        """
        "  将B C N 转换为B N C 然后利用插值将高维点云数目S 插值到低维点云数目N (N大于S)"
        "  xyz1 低维点云  数量为N   xyz2 高维点云  数量为S"
        xyz1 = xyz1.permute(0, 2, 1) # 第一次插值时 2,3,128 ---> 2,128,3 | 第二次插值时 2,3,512--->2,512,3
        xyz2 = xyz2.permute(0, 2, 1) # 第一次插值时2,3,1  ---> 2 ,1,3    |  第二次插值时 2,3,128--->2,128,3

        points2 = points2.permute(0, 2, 1)#  第一次插值时2,1021,1  --->2,1,1024  最后低维信息，压缩成一个点了  这个点有1024个特征
                                          # 第二次插值 2，256，128 --->2,128,256
        B, N, C = xyz1.shape # N = 128   低维特征的点云数  （其数量大于高维特征）
        _, S, _ = xyz2.shape  # s = 1   高维特征的点云数

        if S == 1:
            "如果最后只有一个点，就将S直复制N份后与与低维信息进行拼接"
            interpolated_points = points2.repeat(1, N, 1) # 2,128,1024 第一次直接用拼接代替插值
        else:
            "如果不是一个点 则插值放大 128个点---->512个点"
            "此时计算出的距离是一个矩阵 512x128 也就是512个低维点与128个高维点 两两之间的距离"
            dists = square_distance(xyz1, xyz2)  # 第二次插值 先计算高维与低维的距离 2,512,128
            dists, idx = dists.sort(dim=-1) # 2,512,128 在最后一个维度进行排序 默认进行升序排序，也就是越靠前的位置说明 xyz1离xyz2距离较近
            "找到距离最近的三个邻居，这里的idx：2,512,3的含义就是512个点与128个距离最近的前三个点的索引，" \
            "例如第一行就是：对应128个点中那三个与512中第一个点距离最近"
            dists, idx = dists[:, :, :3], idx[:, :, :3]  # [B, N, 3] 2,512,3 此时dist里面存放的就是 xyz1离xyz2最近的3个点的距离

            dist_recip = 1.0 / (dists + 1e-8)  # 求距离的倒数 2,512,3 对应论文中的 Wi(x)
            "对dist_recip的倒数求和 torch.sum   keepdim=True 保留求和后的维度  2,512,1"
            norm = torch.sum(dist_recip, dim=2, keepdim=True) # 也就是将距离最近的三个邻居的加起来  此时对应论文中公式的分母部分
            weight = dist_recip / norm # 2,512,3
            """
            这里的weight是计算权重  dist_recip中存放的是三个邻居的距离  norm中存放是距离的和
            两者相除就是每个距离占总和的比重 也就是weight
            """
            t = index_points(points2, idx) # 2,512,3,256
            interpolated_points = torch.sum(index_points(points2, idx) * weight.view(B, N, 3, 1), dim=2)
            """
            points2: 2,128,256 (128个点 256个特征)   idx 2,512,3 （512个点中与128个点距离最近的三个点的索引）
            index_points(points2, idx) 从高维特征（128个点）中找到对应低维特征（512个点） 对应距离最小的三个点的特征 2,512,3,256
            这个索引的含义比较重要，可以再看一下idx参数的解释，其实2,512,3,256中的512都是高维特征128个点组成的。
            例如 512中的第一个点 可能是由128中的第 1 2 3 组成的；第二个点可能是由2 3 4 三个点组成的
            -------------------------------------------
            weight: 2,512,3    weight.view(B, N, 3, 1) ---> 2,512,3,1
            a与b做*乘法，原则是如果a与b的size不同，则以某种方式将a或b进行复制，使得复制后的a和b的size相同，然后再将a和b做element-wise的乘法。
            这样做乘法就相当于 512,3,256  中的三个点的256维向量都会去乘它们的距离权重，也就是一个数去乘256维向量
            torch.sum dim=2 最后在第二个维度求和 取三个点的特征乘以权重后的和 也就完成了对特征点的上采样
            """

        if points1 is not None:
            points1 = points1.permute(0, 2, 1) # 2,256,128 -->2,128,256
            new_points = torch.cat([points1, interpolated_points], dim=-1) # 2,128,1280
        else:
            new_points = interpolated_points

        new_points = new_points.permute(0, 2, 1)
        for i, conv in enumerate(self.mlp_convs):
            bn = self.mlp_bns[i]
            new_points = F.relu(bn(conv(new_points)))
        return new_points

我们只需着重看它的上采样部分，对于它的卷积部分这里就不作详细分析了。

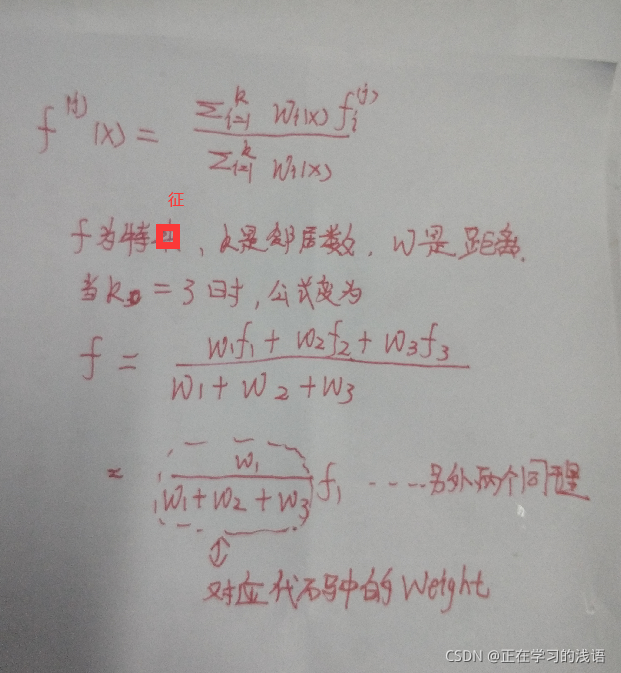

大致流程基本上和作者描述的公式相同，这里着重讲解一些代码中这个weight变量，之前我觉得它一直和论文的公式对不上，后来我发现要论文的公式拆开看就能对上了。

  这里的weight是计算权重  dist_recip中存放的是三个邻居的距离  norm中存放是距离的和
   两者相除就是每个距离占总和的比重 也就是weight
