BGP 的路由宣告

BGP 自身并不会发现并计算产生路由，只会将 IGP 路由表中的路由引入到 BGP 路由表中，并通过 Update 报文传递给 BGP 对等体（邻居）

Network 宣告，前提是路由表中存在该条路由

import-route 引入其他协议的路由

aggregate 汇总路由

BGP 支持根据已有的路由条目进行聚合，生成聚合路由

路由的下一跳

BGP 传递路由时，在 AS 边界路由器从 EBGP 邻居学来的路由，再向 IBGP 邻居时，并不会修改下一跳。这就导致了 IBGP 邻居无法到达该条路由的下一跳，从而使传递的该条路由失效。通常情况下需要修改下一跳为本设备建立 IBGP 邻居的源地址（下一跳本地）

在 AS 边界设备执行

[Huawei]peer 12.1.1.2 next-hop-local  // 向该IBGP邻居传递路由时，将路由的下一跳改为本设备

路由汇总

BGP 支持自动汇总和手工汇总，一般情况下不会使用自动汇总，因为自动汇总不够灵活，只能汇总成主类/8 /16 /24 的路由。

而手工汇总就要灵活的多。

[Huawei-bgp]summary automatically // 开启自动汇总
// 导入的路由不能进行自动汇总

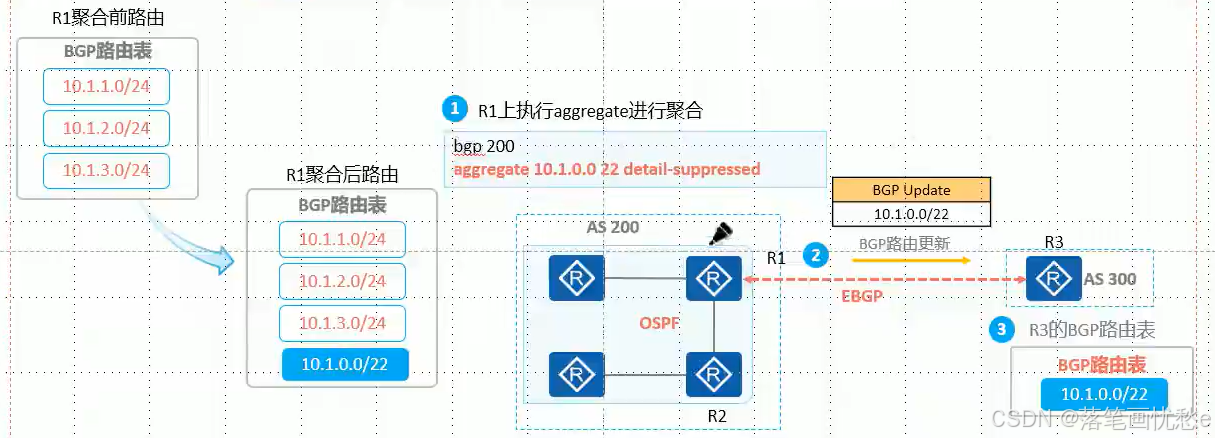

[Huawei-bgp]aggregate 192.168.0.0 255.255.255.0
// 手工汇总一条192.168.0.0/16的路由，默认情况下，产生汇总路由后并不会删除明细路由，需要手工配置
[Huawei-bgp]aggregate 192.168.0.0 255.255.255.0 detail-suppressed
// 手工汇总路由，并抑制（删除）明细路由

抑制明细路由由于丢失了部分 BGP 属性（AS_Path 路径属性）因此可能会有环路风险。

当然，BGP 也有相应的解决方案

加快收敛，手动刷新某个邻居的路由

[Huawei-bgp]refresh bgp 4.4.4.4 import // 让对方将最新的路由发过来
[Huawei-bgp]refresh bgp 4.4.4.4 export // 将最新的路由发送给对方

Null 0 防止环路

所有数据包的出接口时 Null 0 的话，会被路由器直接丢弃

不管任何路由协议，只要进行了路由汇总，本地就会产生一条汇总的 Null0 的路由，防止环路产生

BGP 通告原则

BGP 通过 networkimport-route、aggregate 聚合方式生成 BGP 路由后，通过 Update 报文将 BGP 路由传递给对等体。

BGP 通告遵循以下原则:

只发布最优路由。
从 EBGP 对等体获取的路由，会发布给所有对等体
IBGP 水平分割:从 IBGP 对等体获取的路由，不会发送给 IBGP 对等体。
BGP 同步规则指的是:当一台路由器从自己的 IBGP 对等体学习到一条 BGP 路由时(这类路由被称为 IBGP 路由)，它将不能使用该条路由或把这条路由通告给自己的 EBGP 对等体，除非它又从 IGP 协议例如 OSPF 等此处也包含静态路由)学习到这条路由，也就是要求 IBGP 路由与 IGP 路由同步。同步规则主要用于规避 BGP 路由黑洞问题

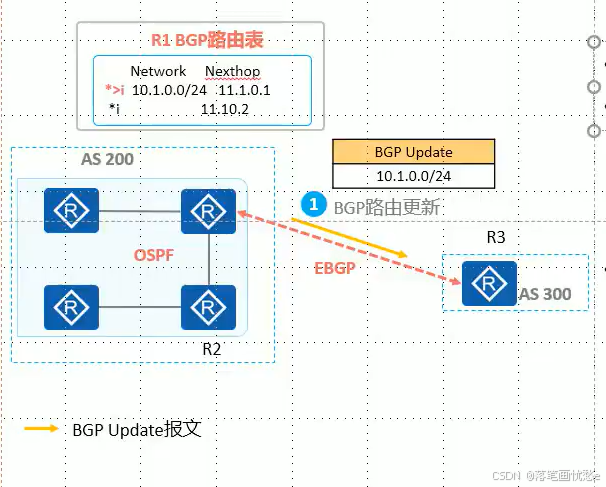

BGP 只发布最优路由

只发布最优且有效(即下一跳地址可达路由

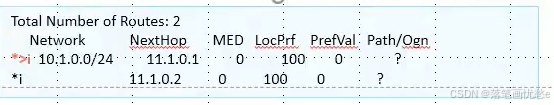

通过 displaybgprouting-table 命令可以查看 BGP 路由表

在 BGP 路由表中同时存在以下两个标志的路由为最优、有效

*：代表有效
：代表最优

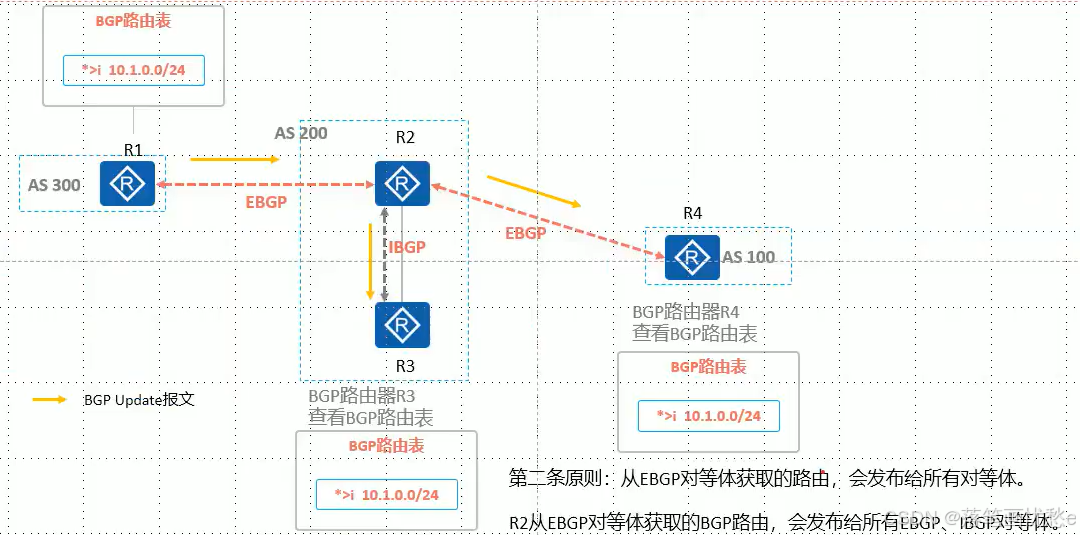

从 EBGP 对等体学到的路由，会发给所有 BGP 对等体

IBGP 水平分割：从 IBGP 对等体获取的 BGP 路由，不会再发送给其他 IBGP 对等体

该条原则也被称为“IBGP 水平分割”

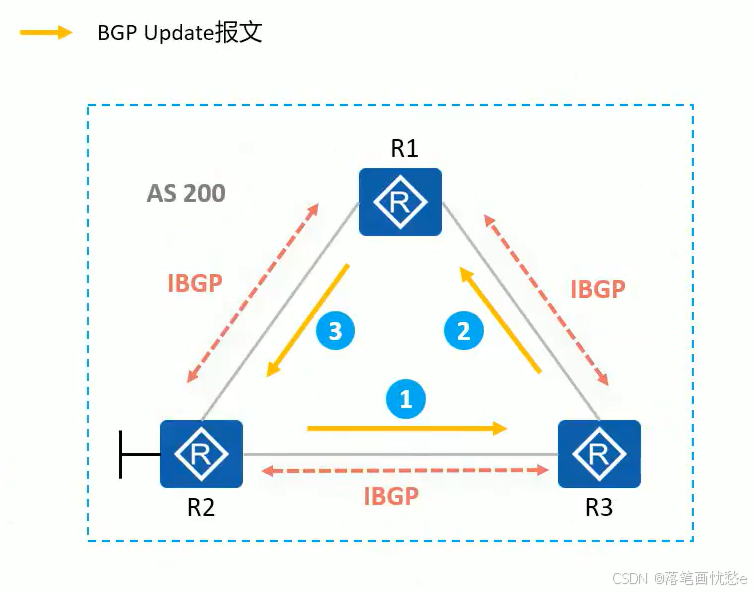

如图所示，如果 IBGP 对等体学习到的路由会继续传递给其他的 IBGP 对等体

R2 将一条路由传递给了 IBGP 对等体 R3
R3 收到路由之后传递给 IBGP 对等体 R1
R1 继续传递给 IBGP 对等体 R2

路由环路形成。

路由黑洞

由于 IBGP 可以跨设备建立邻居，那么中间的转发设备由于没有运行 BGP 协议，那么会导致没有相应的 BGP 路由从而在转发层面丢弃数据包，这就叫路由黑洞

BGP 同步规则

为了防止路由黑洞，从 IBGP 学到的路由，不能直接更新给 EBGP 邻居（除非从 IGP 又学到了这条路由）

只有 IBGP 和 IGP 同时学到该条路由，才能更新给 EBGP 邻居

默认关闭该条规则

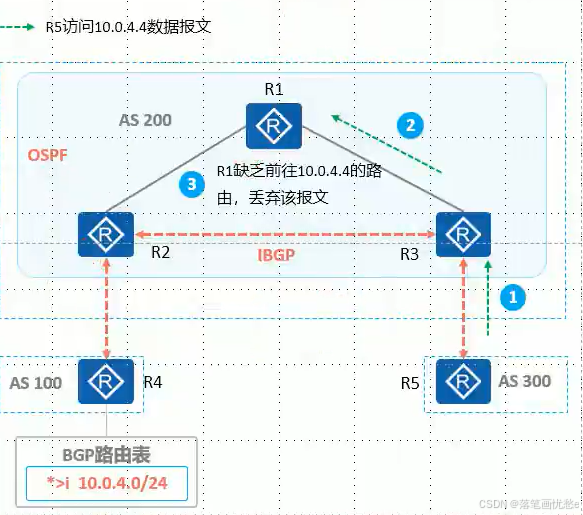

R5 访问 10.0.4.4

R5 查找路由表，将报文发送给 R3。
R3 收到报文后查找路由表，匹配到一条 BGP 路由其下一跳为 R2，但是 R2 为非直连下一跳，需要进行路由迭代，通过 IGP 学习到的路由迭代出下-跳为 R1。R3 将报文发送给 R1。
R1 收到报文后查找路由表，因为 R1 并非 BGP 路由器末与 R2 建立 IBGP 对等体关系，因此 R1 上并无 BGP 路由 10.0.4.0/24，路由查找失败，R1 将报文丢弃
