台达12sePLC以太网与.网络调试助手通讯

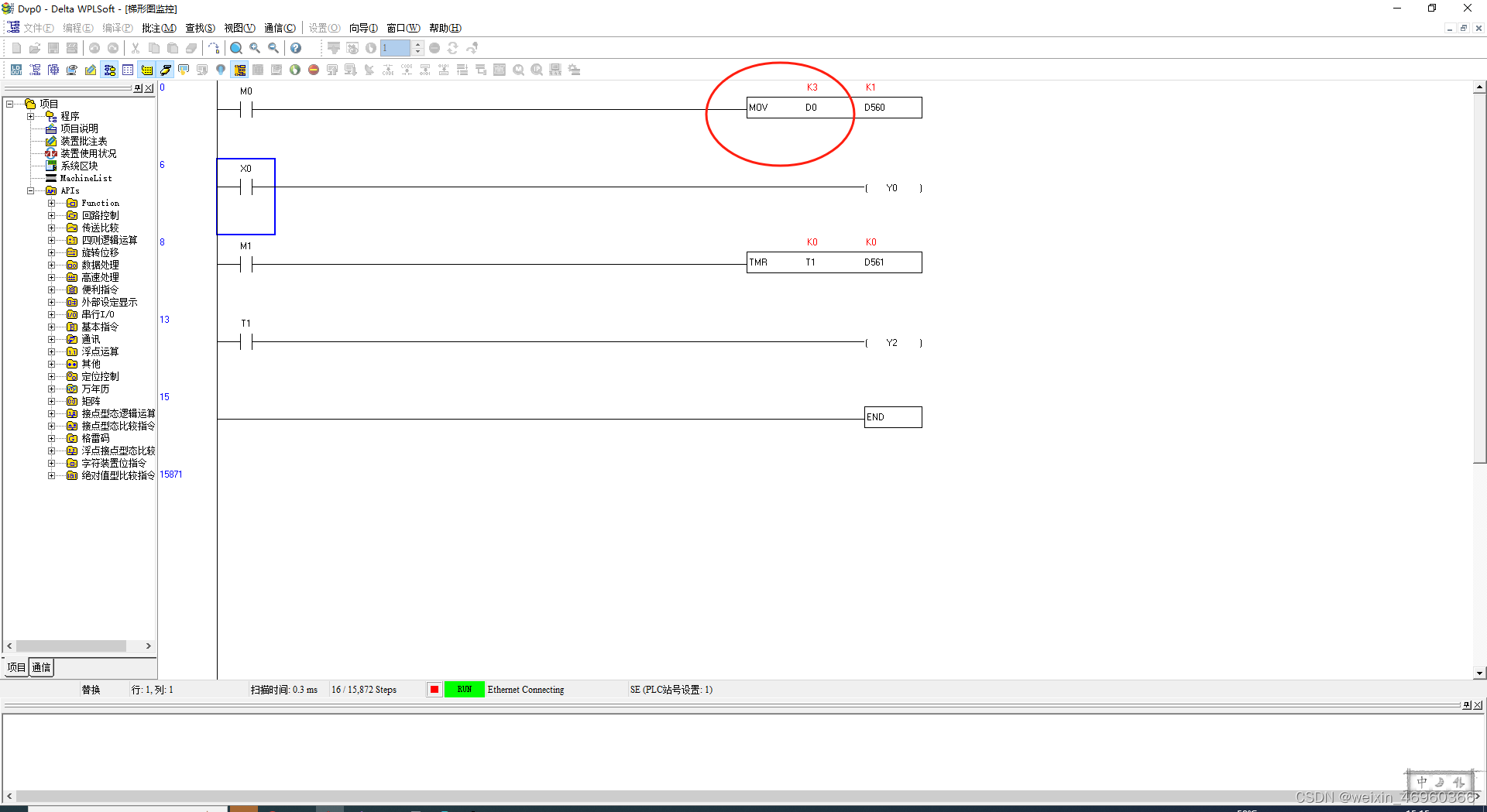

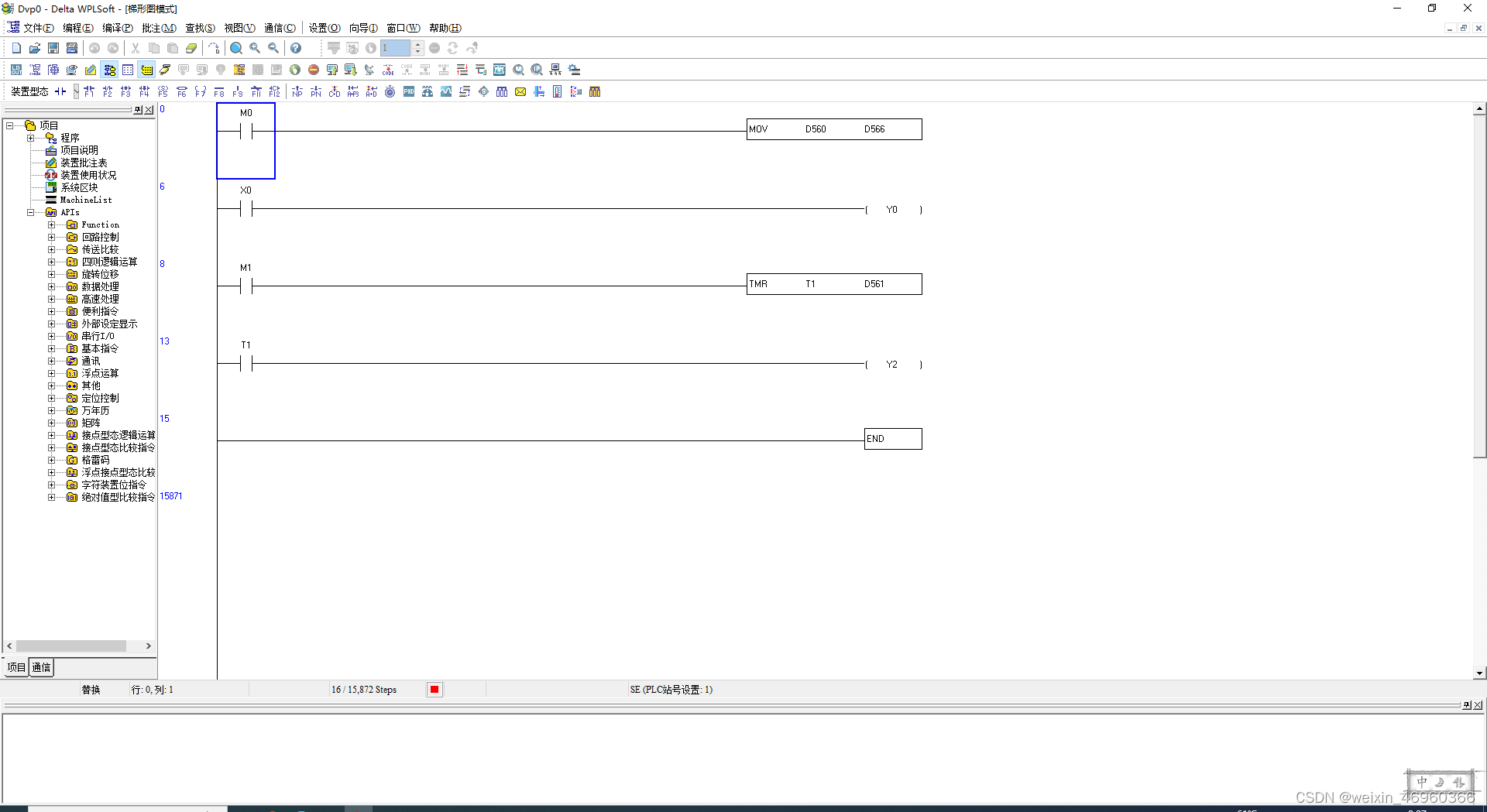

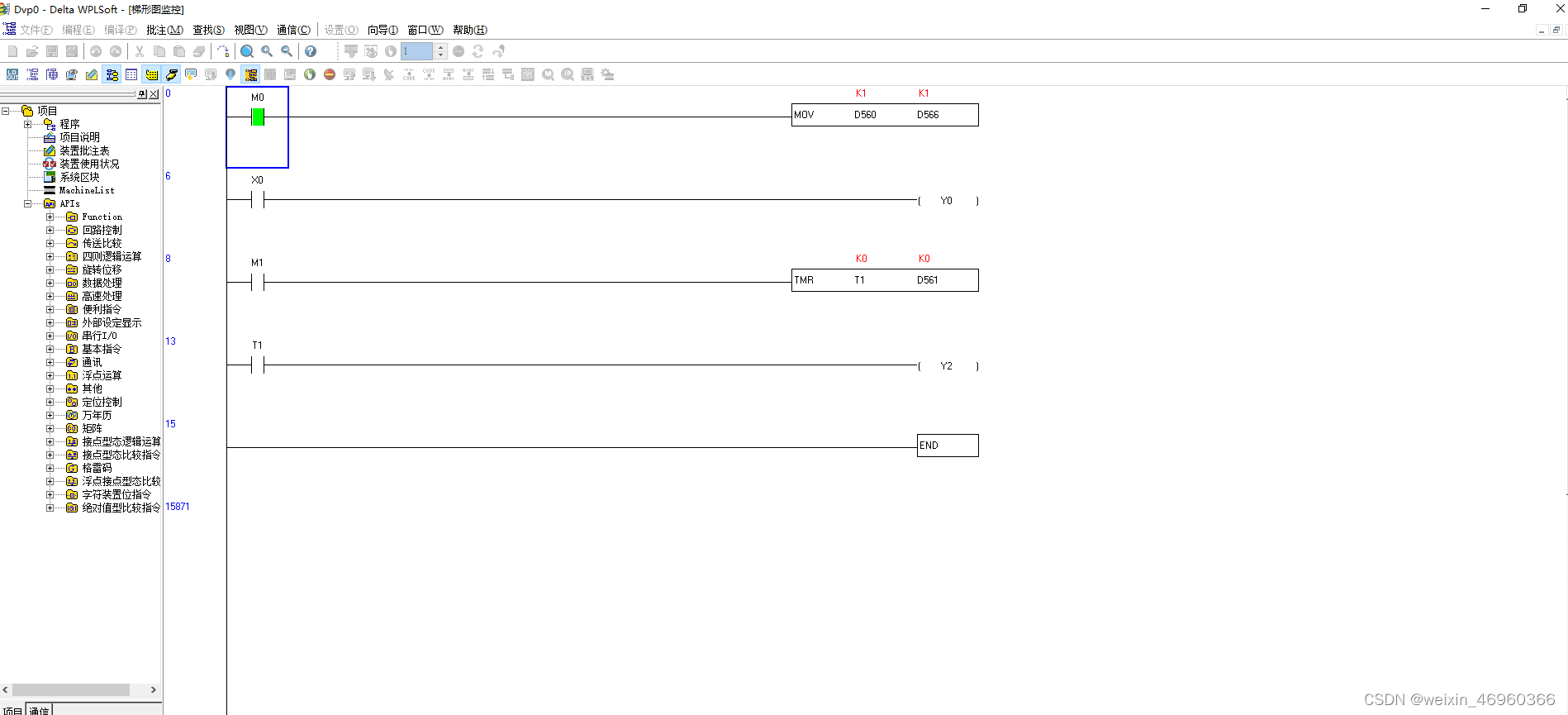

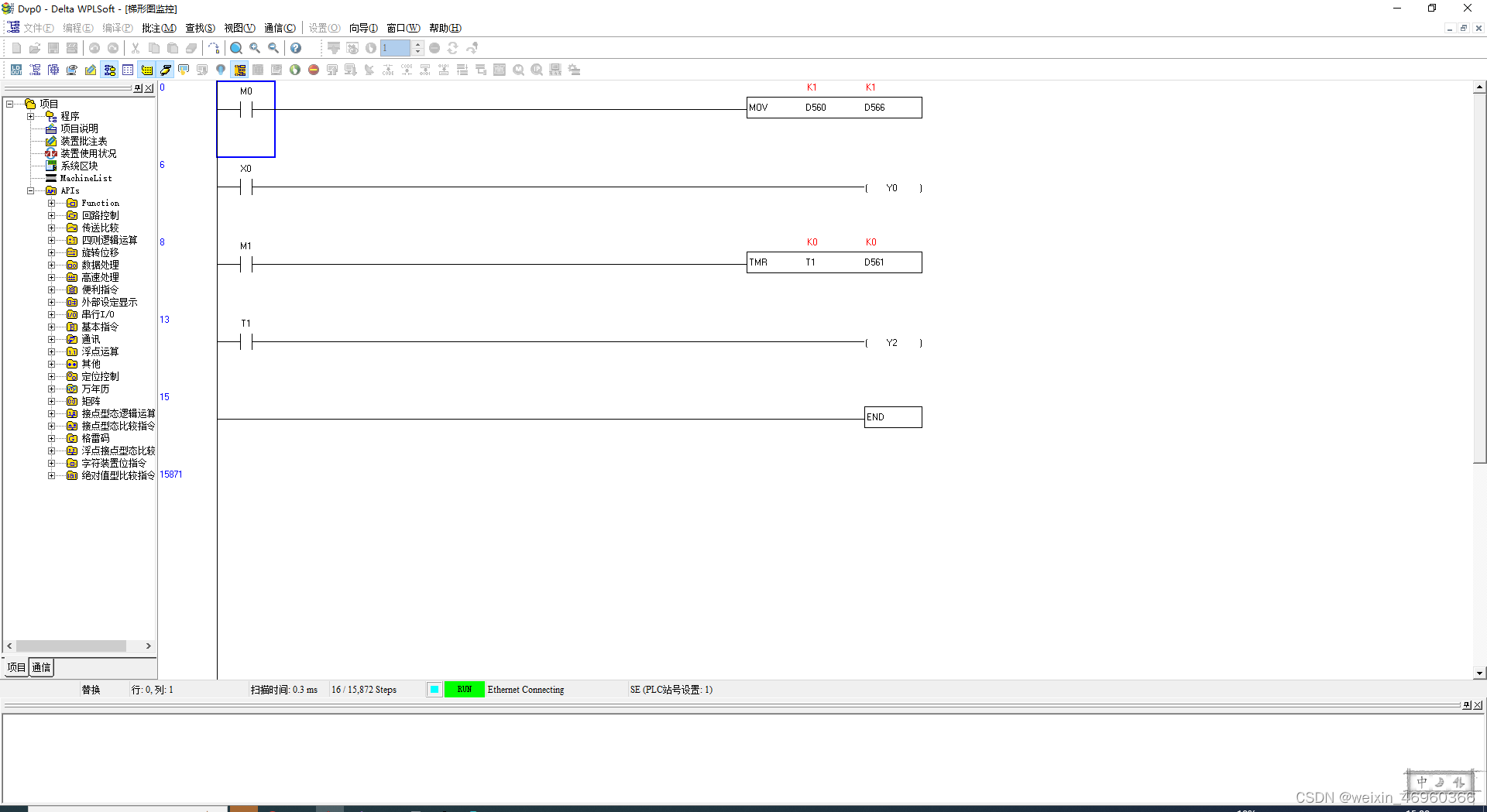

1、12sePLC做一简单的程序

里面有M、D、T、X、Y

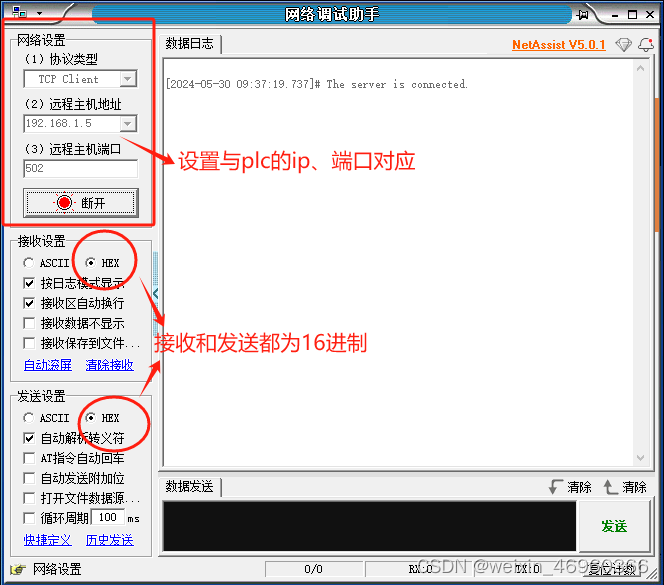

2、网络调试助手与12se通过以太网通讯

2.1、PLC的M0对应的modbus地址为002048，读取功能为1，写入功能为5.

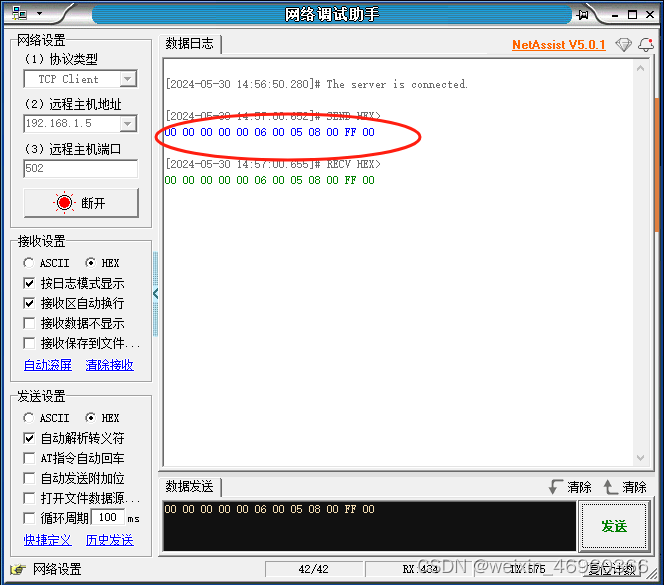

用网口调试助手把plc的m0启动，发送指令为：00 00 00 00 00 06 00 05 08 00 FF 00

05为功能码，0800为2048的16进制，启动为;FF 00

写入单个线圈：地址（两个byte）+请求数据（0xFF00请求输出为ON,0x000请求输出为OFF）

写入多个线圈：起始地址（两个byte）+写入数量（两个byte）+后面字节长度（一个byte）+十六进制表示的线圈值（ox03———11000000）

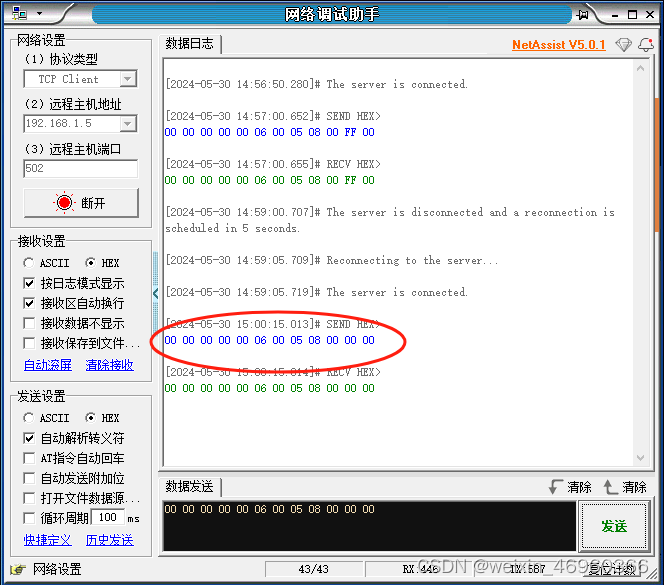

用网口调试助手把plc的m0关闭，发送指令为：00 00 00 00 00 06 00 05 08 00 00 00

05为功能码，0800为2048的16进制，关闭为;00 00

2.2、PLC的数据寄存器:D0~对应的modbus地址为404096，读取功能为3，写入功能为16.

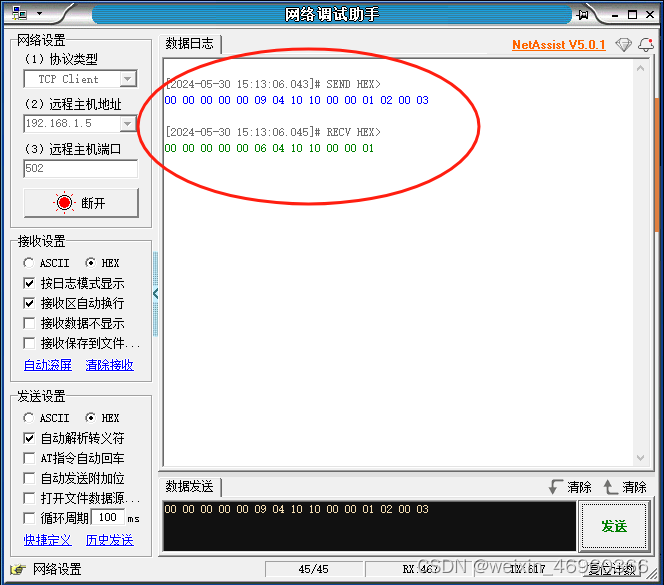

用网口调试助手把plc的D0数值改为3，发送指令为：00 00 00 00 00 09 04 10 10 00 00 01 02 00 03

10为功能码的16进制，1000为4096的16进制，数值为;00 03    00 01为从D0开始要写入得个数，

02 为后面字节长度

写入多个寄存器：起始地址（两个byte）+写入数量（两个byte）+后面字节长度（一个byte）+寄存器值（一个寄存器值对应两个字节）

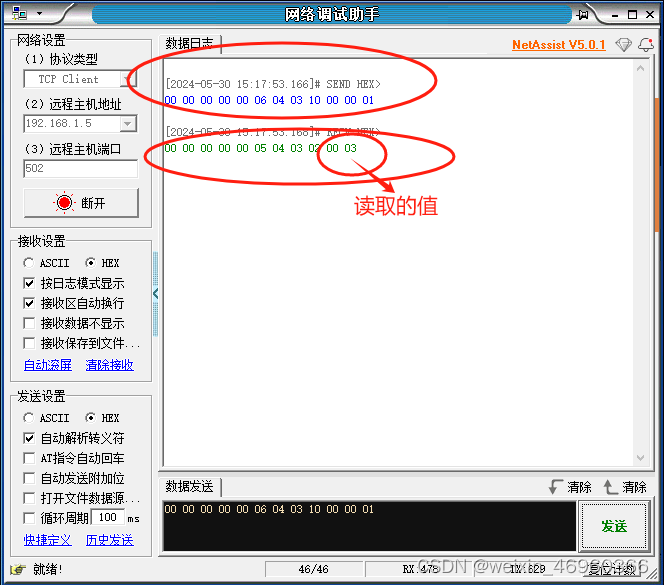

用网口调试助手读取plc的D0数值，发送指令为：00 00 00 00 00 06 04 03 10 00 00 01

03为功能码的16进制，1000为4096的16进制

读取数据：起始地址（两个byte）+需要读取的数据量（两个byte）

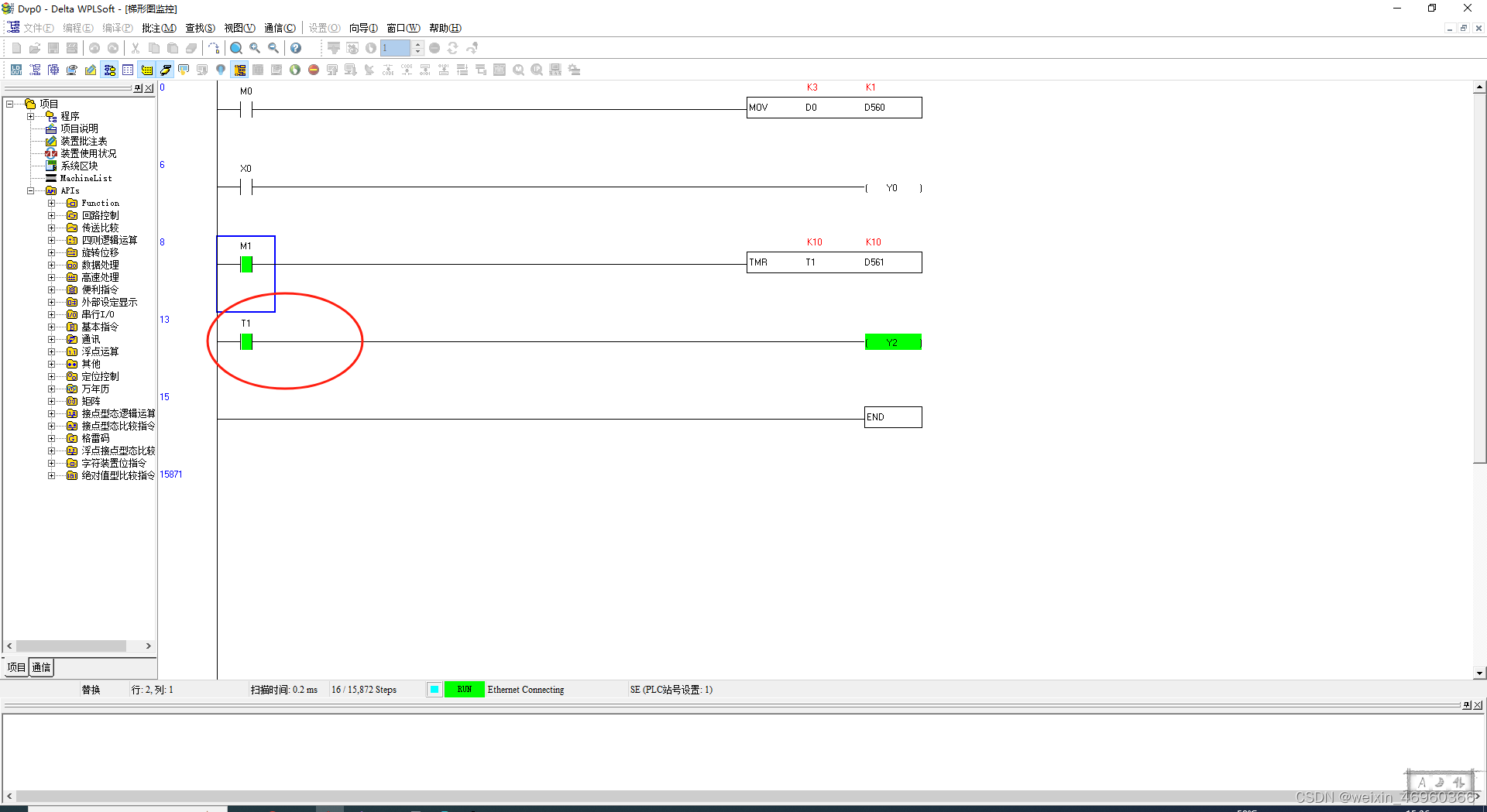

2.3、PLC的数据寄存器:T1~对应的modbus地址为001537，读取功能为1.

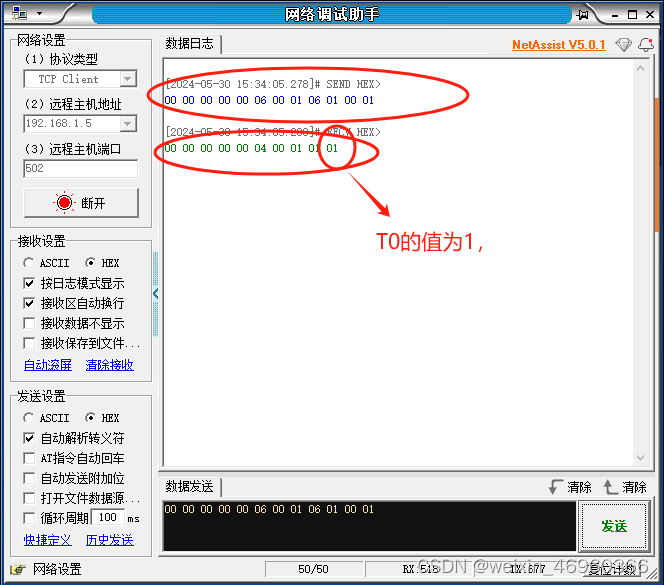

用网口调试助手读取plc的T0数值，发送指令为：00 00 00 00 00 06 00 01 06 01 00 01

01为功能码的16进制，06 01为1537的16进制
