前言

通过C51单片机操控键盘在很多设计中都会用到，如如果要设计一个密码锁。如果没有掌握按键的使用，那么就真的没有办法实现了。今天这篇文章就系统的说一下，按键程序的原理和实现。

按键工作原理

目前我们在开发板上使用的按键有两种接线方式：

1、独立按键
2、矩阵键盘

轻触开关

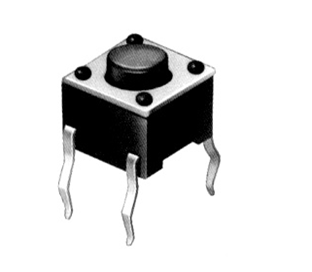

轻触开关是一种电子开关，使用时，轻轻按开关就可使开关接通，当松手时，开关断开。如图：
在这里插入图片描述

按键消抖

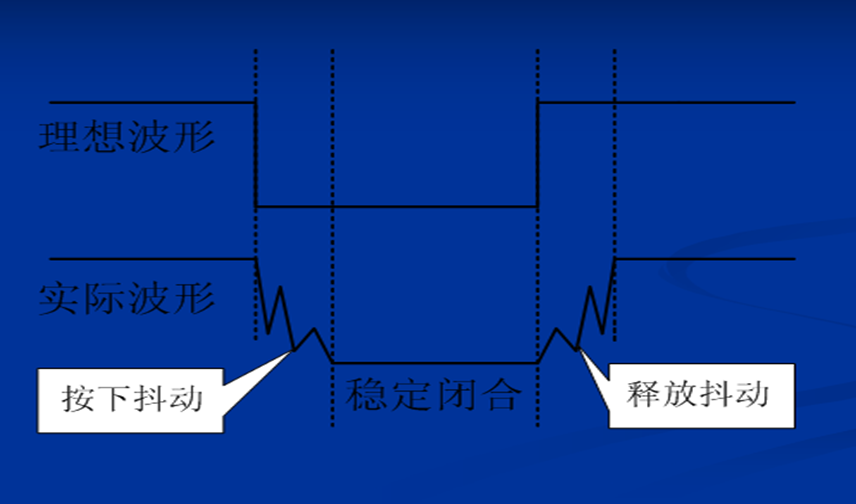

在实际写程序的时候还要考虑另一个问题就是抖动。当我们按下按键开关的时候其实会产生电平上下抖动。如下图这种情况：
在这里插入图片描述
如果我们不考虑抖动，就会检测到多次开关按下，但实际上我们就按下一次，那么我们当然不想这种事情的发生。因此我们需要考虑如何消除抖动。
消除抖动的方法也分为两种，一种是采用高精度的按键，这样可以有效的减少抖动。但是我们一般采取的是第二种，通过软件的方式来消除抖动。通过上面的图上我们可以看到，波形只有在两端的时候会产生抖动，那么我们就利用这个特点添加一个延时，去除前面那一段时间，也就是当按键按下那一刻延时一段时间后再去检测电平变化。这样就可以完美的解决这个问题了。

1）独立按键

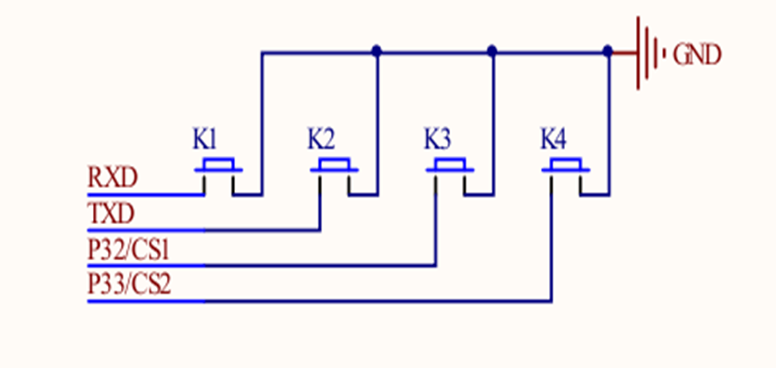

独立按键相对来说是比较简单的，使用的就是上面介绍的轻触开关，我们通过原理图进行讲解：
在这里插入图片描述
我们可以看到图上有四个开关，分别为K1、K2、K3、K4，它们的一端连接的都是GND，另一端分别连接在了RXD（P3.1）、TXD(P3.0)、P32、P33，几个引脚上。
当我们按下开关后，对应的引脚就会显示低电平。我们通过主程序中的循环，来检测对应的引脚电平的变化，来判断开关是否按下，从而完成对应的操作。

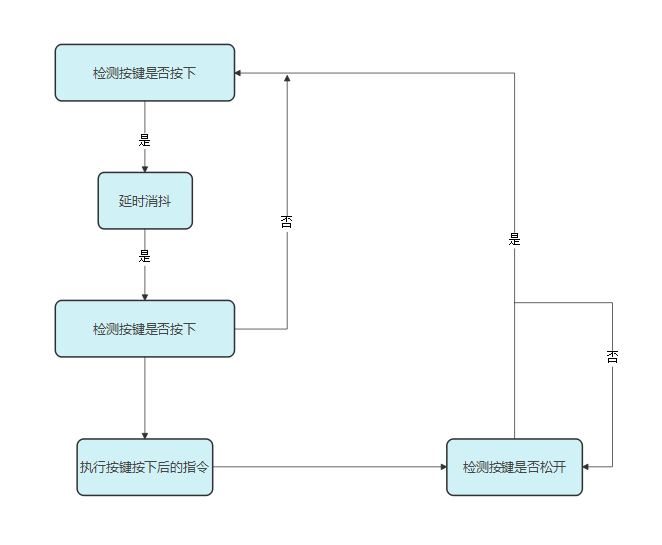

程序流程：
在这里插入图片描述
下面我们通过一个独立按键程序来看一下：（完整程序可独立运行）

/*******************************************************************************
* 实验名	     : 左右流水灯实验
* 使用的IO	     : LED使用P2,键盘使用P3.1
* 实验效果       : 按下K1键，
*	注意					 ：
*******************************************************************************/
#include<reg51.h>
#include<intrins.h>

#define GPIO_LED P2
sbit K1=P0^0;
void Delay10ms( );   //延时10ms

/*******************************************************************************
* 函数名         : main
* 函数功能		   : 主函数
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/
void main(void)
{

	unsigned int i,j;
	j=0x01;

	while(1)
	{

		GPIO_LED=j;
		if(K1==0)		//检测按键K1是否按下
		{

			Delay10ms();	//消除抖动
			if(K1==0)
			{

				j=_cror_(j,1);//1000 0000
				while((i<50)&&(K1==0))	 //检测按键是否松开
				{

					Delay10ms();
					i++;
				<
