网络层地址分配机制介绍

Zigbee网络中的每一个节点都有一个16bit网络短地址和一个64bitIEEE扩展地址。其中，16bit网络地址实在节点加入网络时由其父节点动态分配，这种地址仅仅用于路由机制和网络中的数据传输，类似于Internet中使用的IP地址：64bit地址类似于MAC地址，是每个节点的唯一标识。

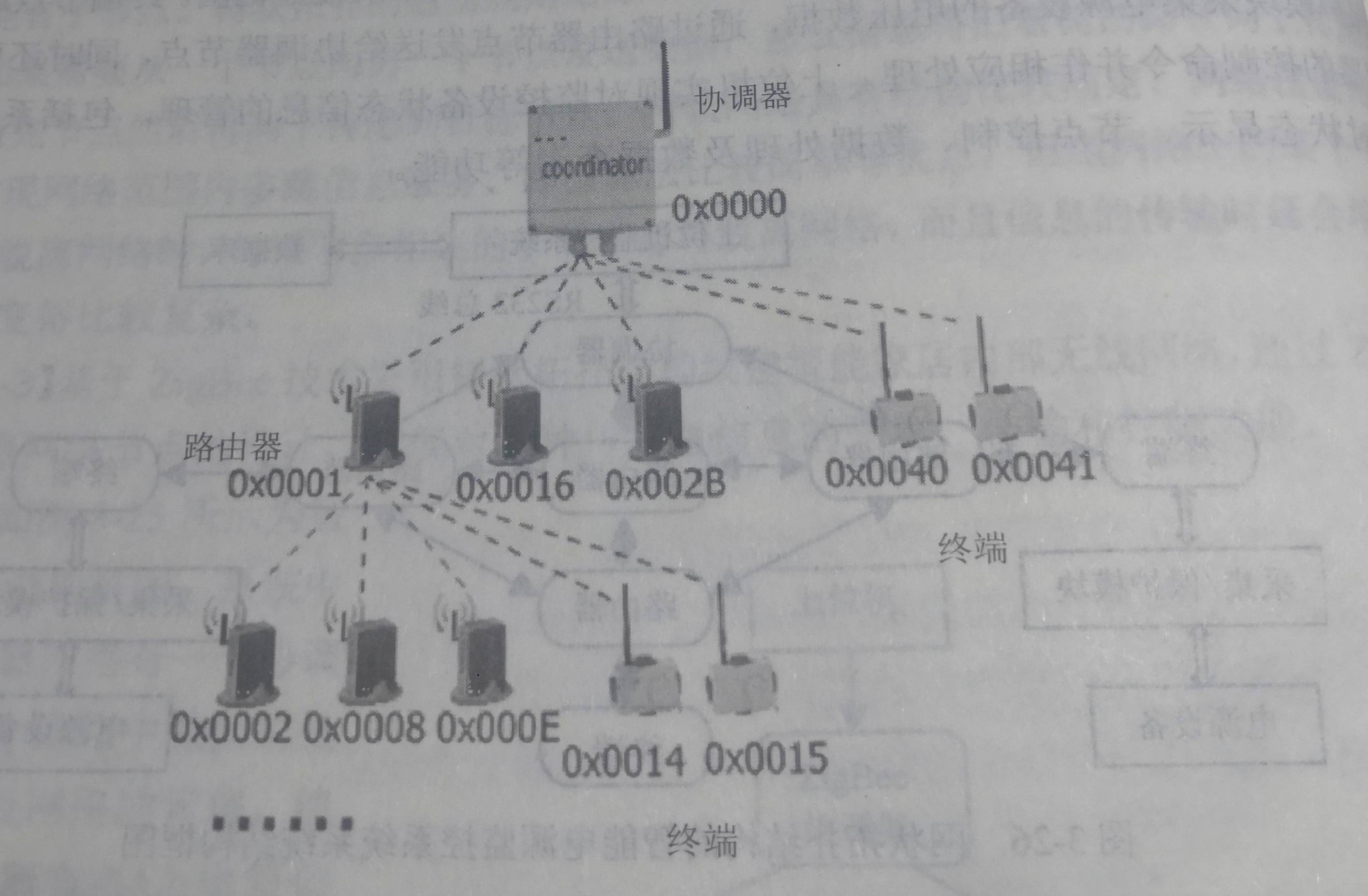

加入Zigbee网络的节点通过IEEE802.15.4MAC层提供的关联过程做成以可逻辑树，当网络中的节点允许一个新节点通过它加入网络时，他们之间就形成父子关系，每个进入网络的节点都会得到父节点为其分配的一个在此网络中的唯一的16bit网络地址，如下图：
在这里插入图片描述
节点的网络深度是指从节点到根节点协调器的最短跳数，标识节点在网络拓扑结构图中的层次位置。当协调器建立一个新的网络后，首先将自己的16bit网络地址初始化为0，网络深度初始化为0，在Zigbee网络中，16为短地址的分配机制如下。
规定每个父节点最多可以连接C各子节点，这些子节点中最多可以由R个路由器节点，网络的最大深度为L，Cskip(d)是网络深度为d的父节点为其子节点分配的地址之间的偏移量，其值按照下式计算：
