通过5000次测试的MIT 6.824——Lab 2

源代码请见：github仓库

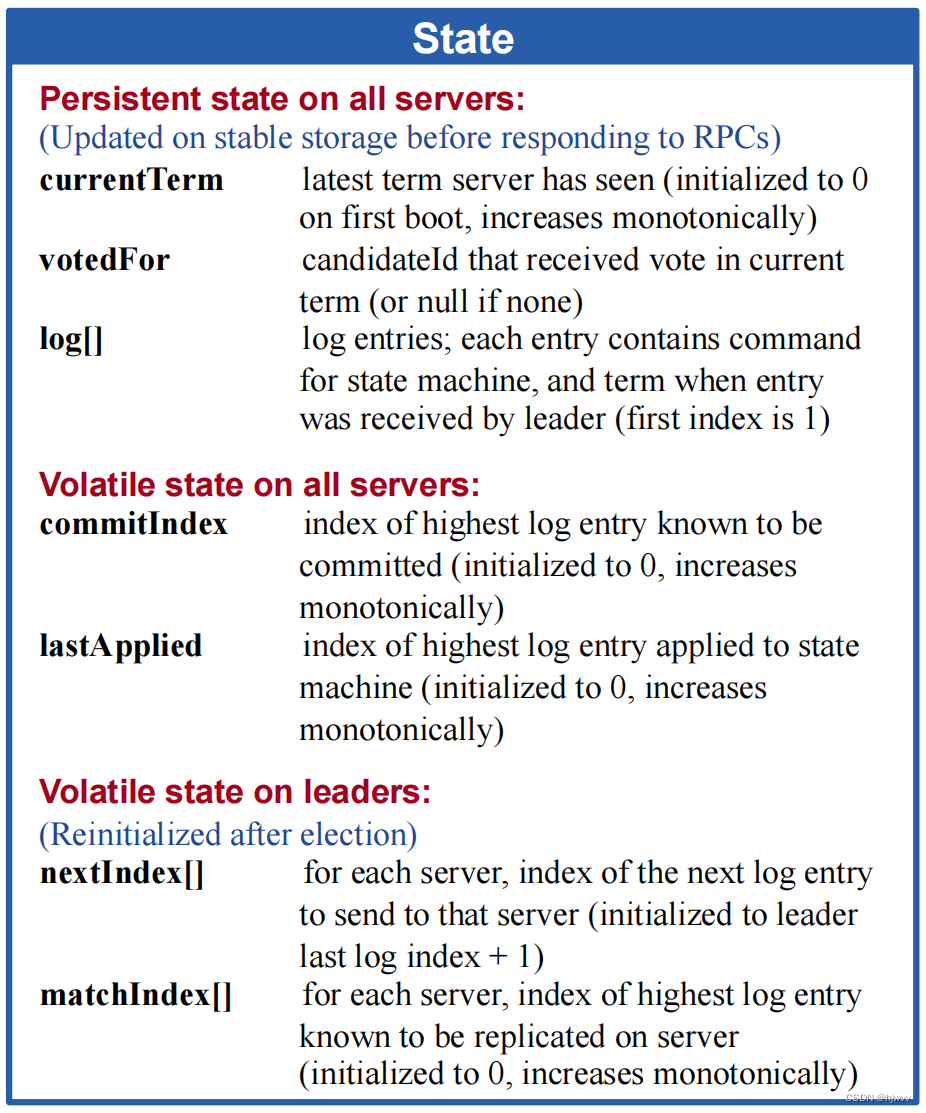

Raft struct

• 基本成员变量
  • mu sync.Mutex：互斥锁
  • peers []*labrpc.ClientEnd：所有服务器的RPC端口
  • persister *Persister：持久化器
  • me int：服务器在peers中的索引
  • dead int32：Raft层服务是否停止
  • gid int：服务器所在GID
• 所有服务器持久化状态成员变量
  • currentTerm int：当前term
    • 初始值为0，单调递增
  • votedFor int：当前term内投票支持的服务器
    • 未投票时为-1
  • nextRpcId int：下一个分配的RPC id
    • 初始值为0，单调递增
  • log []LogEntry：日志（日志条目列表）
    • LogEntry struct：日志条目
      • Command interface{}：命令
      • Term int：日志条目产生时的term
    • 索引从1开始
  • lastIncludedIndex int：快照所包含的最后一个日志条目索引
    • 保证不大于最后一个日志条目索引
  • lastIncludedTerm int：快照所包含的最后一个日志条目对应的term
• 所有服务器非持久化状态成员变量
  • commitIndex int：被commit的最高日志条目索引
    • 初始值为0，单调递增
    • 保证不大于最后一个日志条目索引
  • lastApplied int：被apply至状态机的最高日志条目索引
    • 初始值为0，单调递增
    • 保证不大于commitIndex
  • initialTime time.Time：当前计时周期开始时间
  • role Role：服务器角色
  • voteNum int：当前term内收到的票数
• leader服务器非持久化状态成员变量
  • nextIndex []int：向各个服务器发送的下一个日志条目索引
    • 初始值为leader服务器最后一个日志条目索引+1
  • matchIndex []int：各个服务器匹配的最高日志条目索引
    • 初始值为0，单调递增
    • 保证matchIndex[i] < nextIndex[i]
• 管道及其控制变量
  • applyCh chan ApplyMsg：apply消息管道
    • 控制变量
      • nextApplyOrder int：下一个插入applyCh的消息（队列）顺序编号
      • finishedApplyOrder int：已知插入applyCh的消息（队列）最大顺序编号
      • applyCond *sync.Cond：applyCh消息（队列）插入控制条件变量
    • 无长度
  • newCommand chan bool：新命令标志管道
    • 长度为1

2个Service层交互接口

rf.Start

• 功能：添加命令
• 参数：●command interface{}：命令
• 返回值：●int：命令所对应的日志条目索引 ●int：命令添加时的term ●bool：服务器是否为leader
• 流程
  • 直接返回-1, -1, false的情况
    • Raft服务停止
    • 服务器非leader
  1. 向日志中添加命令对应的日志条目（状态变量持久化）
  2. 返回日志条目索引, rf.currentTerm, true
  3. 若rf.newCommand管道中无数据，插入true作为新命令标志（在rf.mu临界区外进行）

rf.Snapshot

• 功能：截取快照
• 参数：●index int：快照所包含的最后一个日志条目索引 ●snapshot []byte：快照数据
• 无返回值
• 流程
  • 直接返回的情况
    • Raft服务停止
    • index不大于rf.lastIncludedIndex
  1. 截断日志中日志条目索引不大于index的部分
  2. 更新rf.lastIncludedIndex及rf.lastIncludedTerm（状态变量及快照持久化）

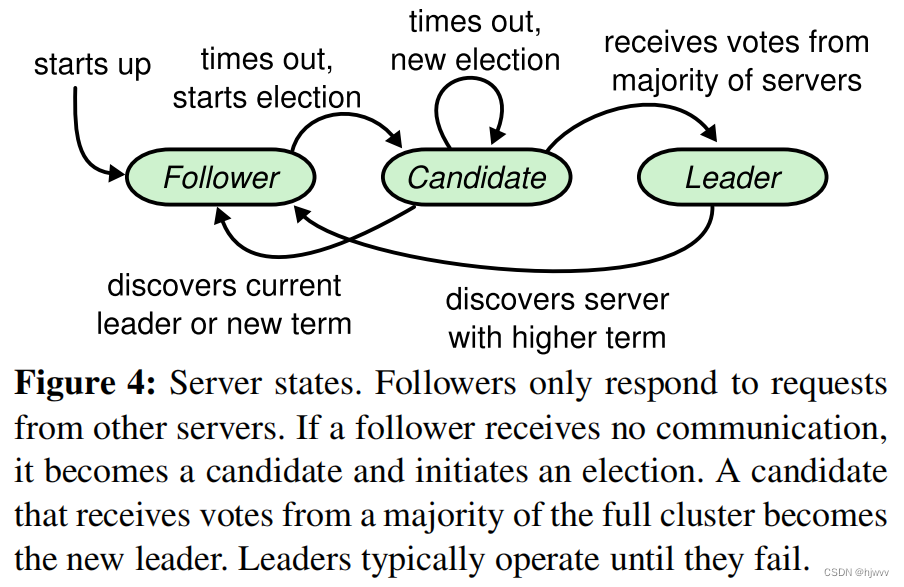

3个角色转变

• 各个角色转变方法本身均不开启新的计时周期
• 若更新到所有服务器持久化状态成员变量，需进行状态变量持久化

rf.BecomeFollower

• 参数：●term int：所发现的term
• 无返回值
• 更新变量
  • rf.currentTerm：term（若term > Raft.currentTerm）
  • rf.votedFor：-1（若term > Raft.currentTerm）
  • rf.role：Follower
  • rf.voteNum：0

rf.BecomeCandidate

• 无参数
• 无返回值
• 更新变量
  • rf.currentTerm：++
  • rf.votedFor：rf.me
  • rf.role：Candidate
  • rf.voteNum：1

rf.BecomeLeader

• 无参数
• 无返回值
• 更新变量
  • rf.role：Leader
  • rf.nextIndex[i]：最后一个日志条目索引+1
  • rf.matchIndex[i]：0

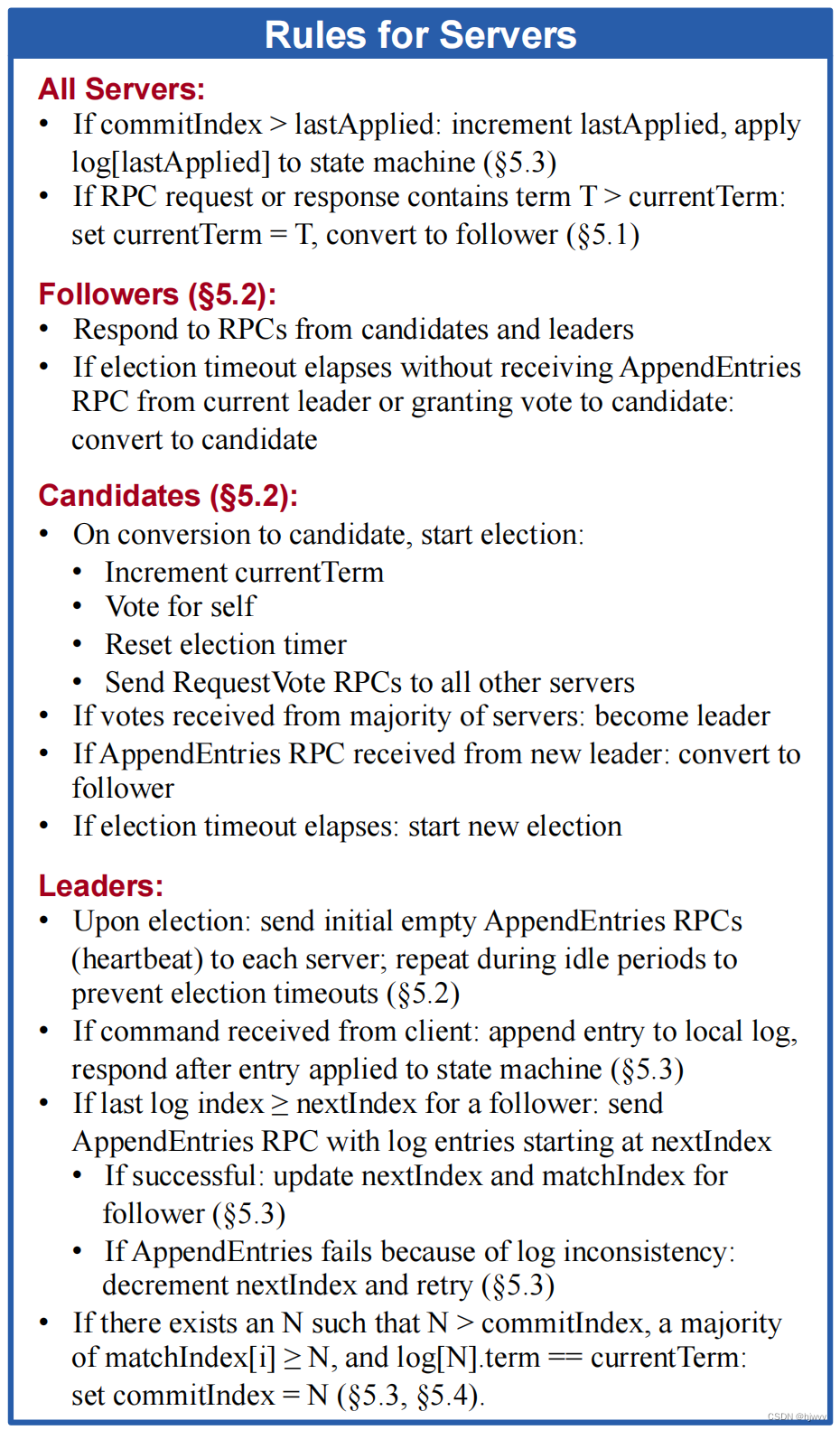

3个Ticker

• 各个Ticker在Raft服务未停止时不断循环执行相应过程

rf.electTicker

• 功能：控制leader选举的过程
• 循环过程
  1. 休息随机长度（[MinTimeout, MaxTimeout]）的时段
  • 直接重新开始循环过程的情况
    • 服务器为leader
    • 在休息时段内有新的计时周期开启
  1. 转变为candidate
  2. 开启新的计时周期
  3. 向其余服务器异步发送RequestVote RPC（含前置/后置处理）

rf.appendTikcer

• 功能：控制日志条目附加 / 心跳发送的过程
• 循环过程
  1. 休息固定长度（AppendPeriod）的时段（若rf.newCommand管道中有新命令标志，提前结束休息）
  2. 向其余服务器异步发送InstallSnapshot RPC或AppendEntries RPC（含前置/后置处理）
     1. 若rf.nextIndex[server] ≤ rf.lastIncludedIndex，发送InstallSnapshot RPC
     2. 若rf.nextIndex[server] > rf.lastIncludedIndex，发送AppendEntries RPC

rf.applyTicker

• 功能：控制日志条目被apply至状态机的过程
• 循环过程
  1. 休息固定长度（ApplyPeriod）的时段
  2. 若rf.lastApplied ＜ rf.lastIncludedIndex，向apply消息列表中添加快照消息，并更新rf.lastApplied及rf.commitIndex
  3. 依次向apply消息列表中添加尚未apply的日志条目所对应的命令消息，保证最终rf.lastApplied == rf.commitIndex
  4. 若apply消息列表非空，将apply消息列表插入applyCh管道
     1. 插入前：取出消息队列顺序编号，若该顺序编号不等于rf.finishedApplyOrder+1，在条件变量rf.applyCond上陷入等待
     2. 插入中：依次将apply消息列表中的消息按顺序插入applyCh管道（在rf.mu临界区外进行）
     3. 插入后：将rf.finishedApplyOrder更新为当前消息队列顺序编号，唤醒在条件变量rf.applyCond上等待的协程

3个RPC

• 各个RPC需关注的部分
  • 输入参数
  • 返回参数
  • 发送者前置处理：生成输入参数，准备好空返回参数
    • 参数：●server int：接收者
    • 返回值：●*XXXArgs：生成的输入参数 ●*XXXReply：准备好的空返回参数 ●ok：告知发送者是否可向接收者发送RPC
  • 接收者Handler：由输入参数生成完整的返回参数
    • 参数：●args *XXXArgs：输入参数 ●reply *XXXReply：需要生成的返回参数
    • 无返回值
  • 发送者后置处理：根据输入参数和完整的返回参数进行
    • 参数：●server int：接收者 ●args *XXXArgs：输入参数 ●reply *XXXReply：完整的返回参数 ●ok bool：发送者是否收到接收者的ACK
    • 无返回值

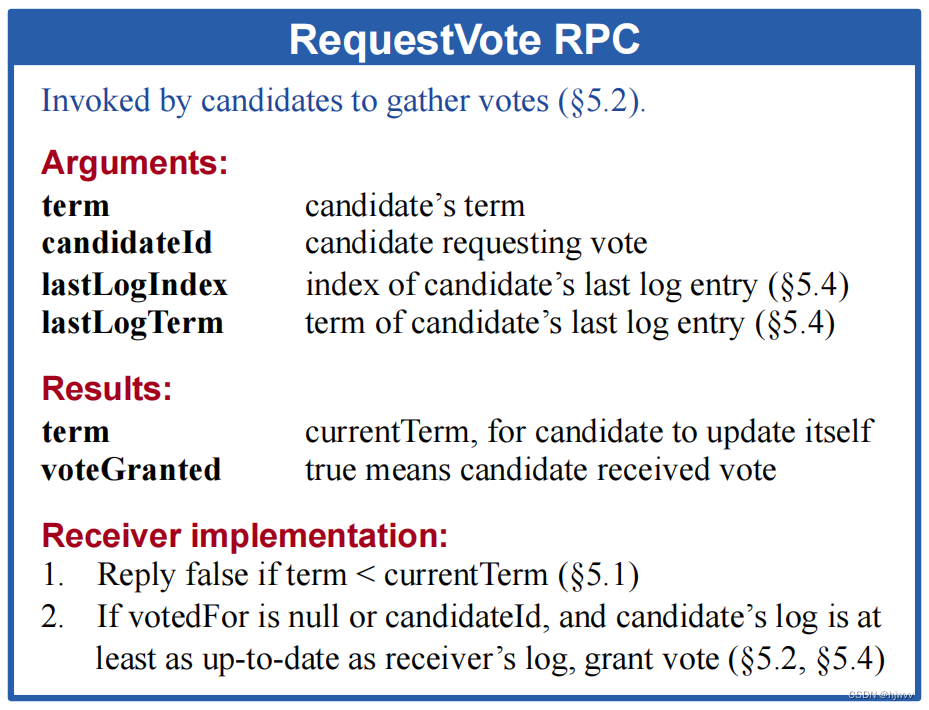

RequestVote RPC

• 输入参数：RequestVoteArgs struct
  • RpcId int：RPC id
  • Term int：发送者发送时的term
  • CandidateId int：发送者（candidate）id
  • LastLogIndex int：最后一个日志条目索引
  • LastLogTerm int：最后一个日志条目对应的term
• 返回参数：RequestVoteReply struct
  • Term int：接收者接受时的term
  • voteGranted bool：接收者是否投票支持
• 发送者前置处理：rf.sendRequestVotePre
  • 直接返回&RequestVoteArgs{}, &RequestVoteReply{}, false的情况
    • 发送者非candidate
  1. 生成输入参数
  2. 返回生成的输入参数, 空返回参数, true
• 接收者Handler：rf.RequestVote
  1. 若args.Term > rf.currentTerm，转变为follower，其term更新为args.Term
  • 直接令reply.Term = rf.currentTerm, reply.VoteGranted = false并返回的情况
    • args.Term < rf.currentTerm（发送者的term落后于接收者）
    • rf.votedFor ≠ -1且rf.votedFor ≠ args.CandidateId（接收者已投票支持非发送者服务器）
    • 发送者的日志落后于接收者
      • 发送者的最后一个日志条目对应的term小于接收者
      • 发送者的最后一个日志条目对应的term等于接收者，但其索引小于接收者
  1. 令reply.Term = rf.currentTerm, reply.VoteGranted = true，令rf.votedFor = args.CandidateId以投票支持发送者（状态变量持久化）
  2. 开启新的计时周期
• 发送者后置处理：rf.sendRequestVotePro
  • 直接返回的情况
    • 发送者非candidate（发送者的角色前后不一致）
    • rf.currentTerm ≠ args.Term（发送者的term前后不一致）
    • reply.Term > rf.currentTerm（发送者的term落后于接收者）
      • 返回前需转变为follower，其term更新为reply.Term
  1. 若reply.VoteGranted == true，rf.voteNum++，当rf.voteNum大于服务器数量的一半时，转变为leader

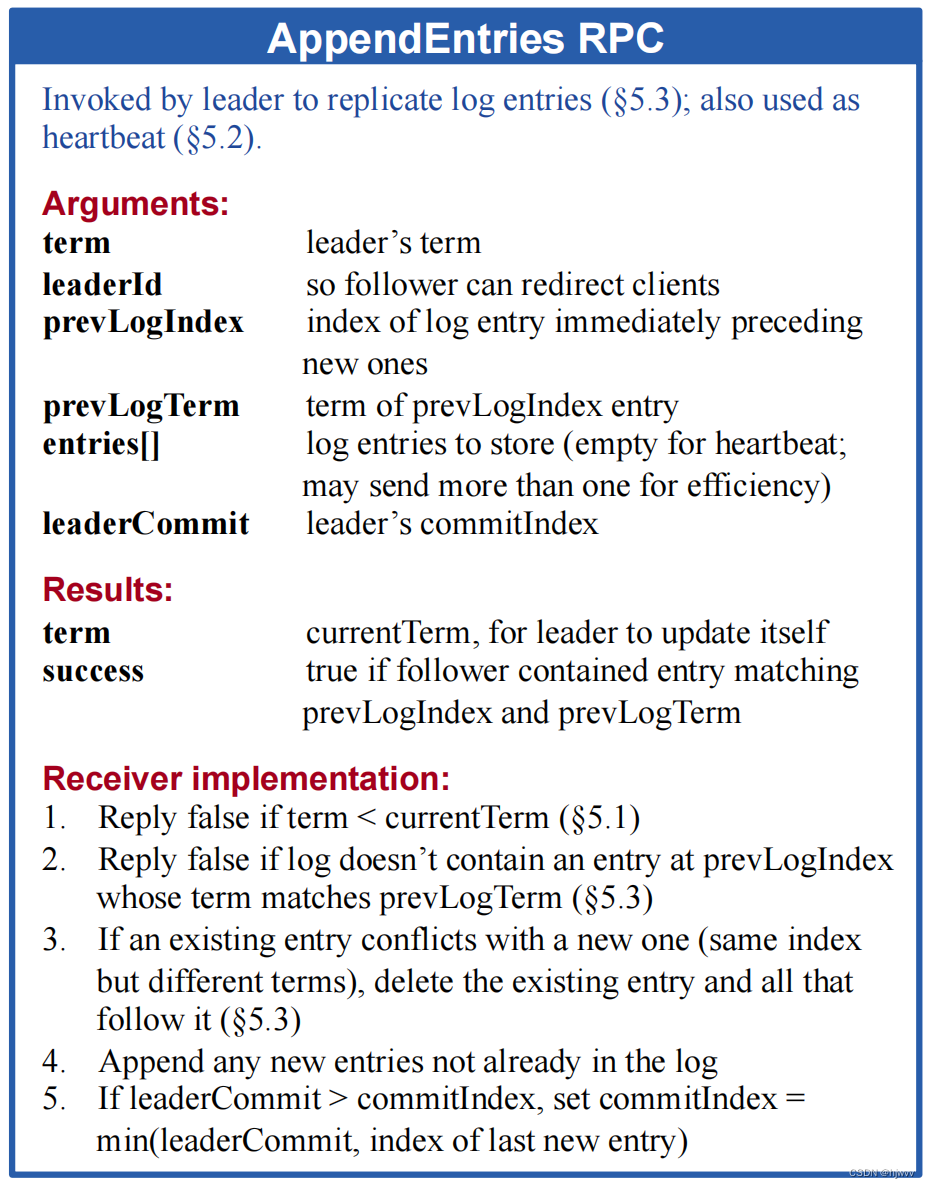

AppendEntries RPC

• 输入参数：AppendEntriesArgs struct

  • RpcId int：RPC id
  • Term int：发送者发送时的term
  • LeaderId int：发送者（leader）id
  • PrevLogIndex int：需附加的日志条目列表前一日志条目索引
  • PrevLogTerm int：需附加的日志条目列表前一日志条目对应的term
  • Entries []LogEntry：需附加的日志条目列表
  • LeaderCommit int：发送者发送时的commitIndex

• 返回参数：AppendEntriesReply struct

  • Term int：接收者接收时的term
  • Status AppendStatus：日志条目附加完成状态
    • Success：成功
    • TermLag：发送者的term落后于接收者
    • EntrySnapshot：发送者args.PrevLogIndex+1处日志条目已被截断至接收者的快照中
    • EntryMissmatch：发送者与接收者args.PrevLogIndex处日志条目不匹配
  • NextIndex int：发送者应更新的rf.nextIndex值

• 发送者前置处理：rf.sendAppendEntriesPre

  • 直接返回&AppendEntriesArgs{}, &AppendEntriesReply{}, false的情况
    • 发送者非leader
  1. 生成输入参数（根据rf.nextIndex）
  2. 返回生成的输入参数, 空返回参数, true

• 接收者Handler：rf.AppendEntries

  1. 若args.Term ≥ rf.currentTerm，转变为follower，其term更新为args.Term，并开启新的计时周期
  • 直接令reply.Term = rf.currentTerm, reply.Status ≠ Success并返回的情况
    • args.Term < rf.currentTerm（发送者的term落后于接收者）
      • 令reply.Status = TermLag，不关心reply.NextIndex
    • args.PrevLogIndex+1 ≤ rf.lastIncludedIndex（发送者args.PrevLogIndex+1处日志条目已被截断至接收者的快照中）
      • 令reply.Status = EntrySnapshot, reply.NextIndex = rf.lastIncludedIndex+1
    • 发送者与接收者args.PrevLogIndex处日志条目不匹配
      • 令reply.Status = EntryMismatch，按如下方式确定reply.NextIndex：
        • 若接收者最后一个日志条目索引lastLogIndex小于args.PrevLogIndex，令reply.NextIndex = lastLogIndex
        • 若接收者最后一个日志条目索引lastLogIndex不小于args.PrevLogIndex
          • 若args.PrevLogIndex > rf.lastIncludedIndex，令reply.NextIndex等于args.PrevLogIndex处日志条目的term所对应的第一个日志条目索引
          • 若args.PrevLogIndex == rf.lastIncludedIndex，令reply.NextIndex = rf.lastIncludedIndex+1
      • 返回前需截断rf.log中日志条目索引不小于args.PrevLogIndex的部分（状态变量持久化）
  1. 令reply.Term = rf.currentTerm, replyStatus = Success, reply.NextIndex = args.PrevLogIndex+1+len(args.Entries)
  2. 按如下方式确定rf.log，以保证rf.log中日志条目的有序性（状态变量持久化）：
     1. 若reply.NextIndex > lastLogIndex，或args.Entries非空且args.Entries中最后一个日志条目对应的term大于reply.NextIndex对应的term，从原rf.log的args.PrevLogIndex+1处开始附加args.Entries，其后若还有原rf.log的日志条目则截断
     2. 若reply.NextIndex ≤ lastLogIndex，且args.Entries为空或args.Entries中最后一个日志条目对应的term不大于reply.NextIndex对应的term，从原rf.log的args.PrevLogIndex+1处开始附加args.Entries，保留其后原rf.log的日志条目
  3. 若args.LeaderCommit > rf.commitIndex，令rf.commitIndex = Min(args.LeaderCommit, lastLogIndex)

• 发送者后置处理：rf.sendAppendEntriesPro

  • 直接返回的情况
    • 发送者非leader（发送者的角色前后不一致）
    • rf.currentTerm ≠ args.Term（发送者的term前后不一致）
    • reply.Status == TermLag（发送者的term落后于接收者，必有reply.Term > rf.currentTerm）
      • 返回前需转变为follower，其term更新为reply.Term
    • reply.Status == EntrySnapshot或reply.Status == EntryMismatch
      • 若reply.NextIndex ＞ rf.matchIndex[server]，返回前需令rf.nextIndex[server] = reply.NextIndex
    • reply.Status == Success且reply.NextIndex-1 ≤ rf.matchIndex[server]
  1. 令rf.matchIndex[server] = reply.NextIndex-1, rf.nextIndex[server] = reply.NextIndex

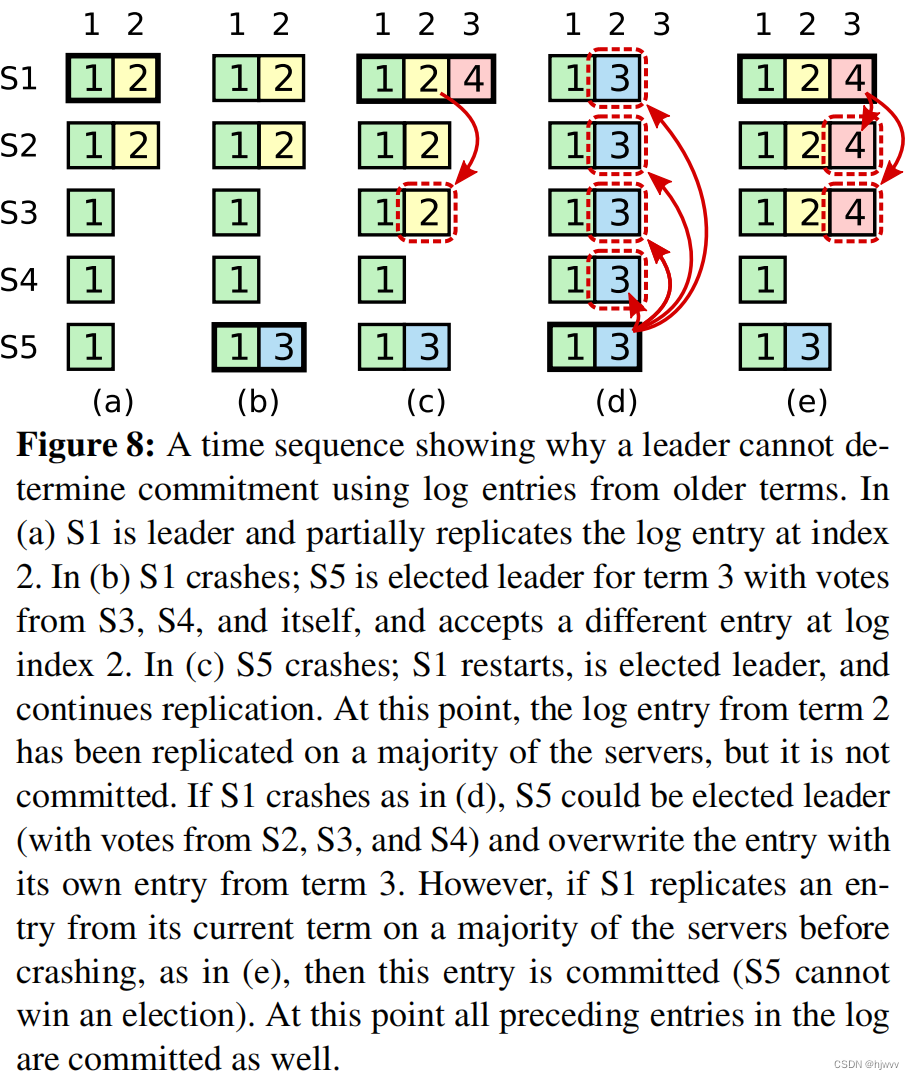

  2. 根据rf.matchIndex计算大部分其他服务器均匹配的日志条目索引及对应的term，若该索引值大于rf.commitIndex且对应的term等于rf.currentTerm，将rf.commitIndex更新为该索引值（注意Figure 8的场景）

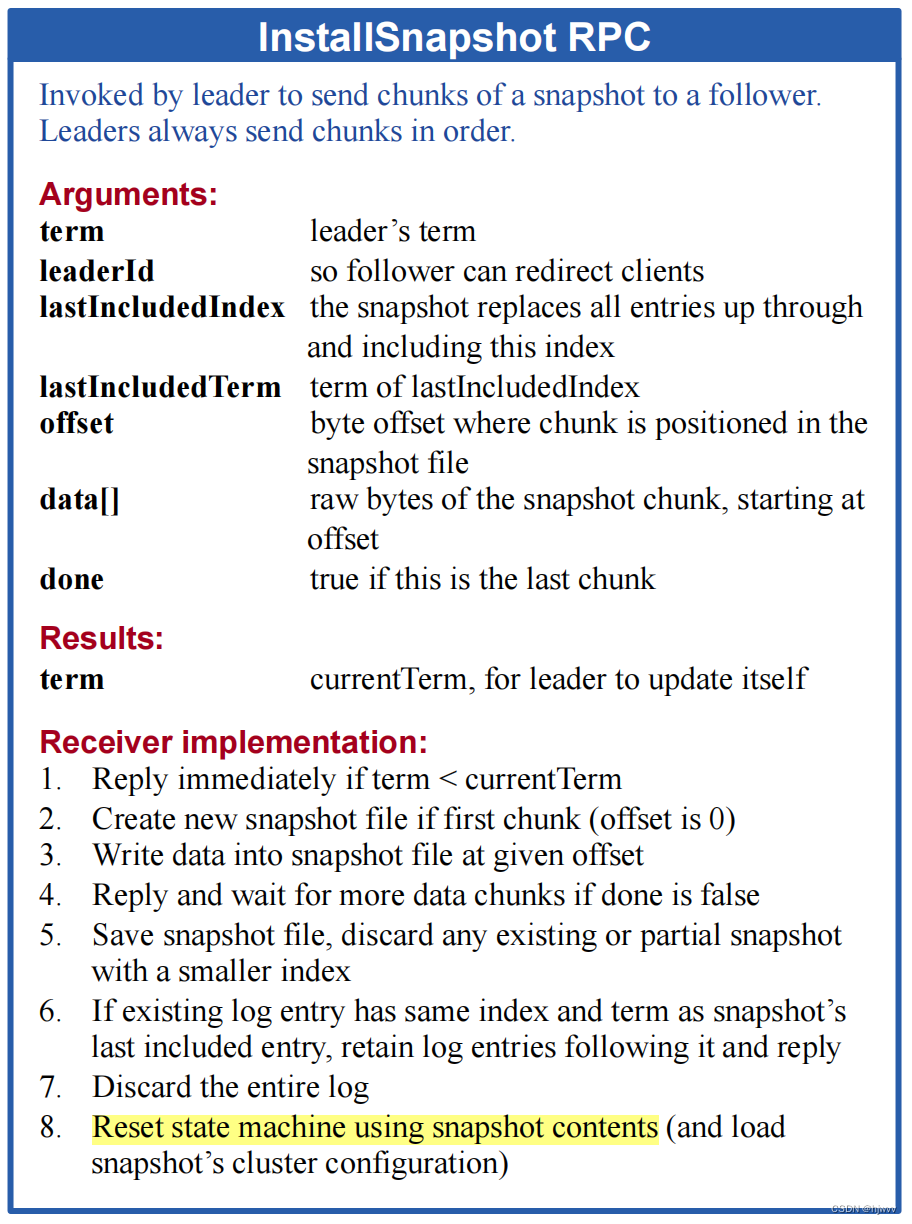

InstallSnapshot RPC

• 输入参数：InstallSnapshotArgs struct
  • RpcId int：RPC id
  • Term int：发送者发送时的term
  • LeaderId int：发送者（leader）id
  • LastIncludedIndex：发送者发送时快照所包含的最后一个日志条目索引
  • LastIncludedTerm：发送者发送时快照所包含的最后一个日志条目对应的term
  • Data []byte：快照数据
• 返回参数：InstallSnapshotReply struct
  • Term int：接收者接收时的term
  • LastIncludedIndex int：接收者处理完请求后快照所包含的最后一个日志条目索引
• 发送者前置处理：rf.sendInstallSnapshotPre
  • 直接返回&InstallSnapshotArgs{}, &InstallSnapshotReply{}, false的情况
    • 发送者非leader
  1. 生成输入参数
  2. 返回生成的输入参数, 空返回参数, true
• 接收者Handler：rf.InstallSnapshot
  1. 若args.Term ≥ rf.currentTerm，转变为follower，其term更新为args.Term，并开启新的计时周期
  • 直接令reply.Term = rf.currentTerm, reply.LastIncludedIndex = rf.lastIncludedIndex并返回的情况
    • args.Term < rf.currentTerm（发送者的term落后于接收者）
    • args.LastIncludedIndex ≤ rf.lastIncludedIndex（发送者的lastIncludedIndex不大于接收者）
  1. 更新rf.lastIncludedIndex、rf.lastIncludedTerm及rf.log（状态变量及快照持久化），令reply.LastIncludedIndex = rf.lastIncludedIndex（更新后的值）
  2. 若rf.lastApplied < rf.lastIncludedIndex，更新rf.lastApplied及rf.commitIndex，将快照消息插入applyCh管道
     1. 插入前：取出快照消息顺序编号，若该顺序编号不等于rf.finishedApplyOrder+1，在条件变量rf.applyCond上陷入等待
     2. 插入中：将快照消息插入applyCh管道（在rf.mu临界区外进行）
     3. 插入后：将rf.finishedApplyOrder更新为快照消息顺序编号，唤醒在条件变量rf.applyCond上等待的协程
• 发送者后置处理：rf.sendInstallSnapshotPro
  • 直接返回的情况
    • 发送者非leader（发送者的角色前后不一致）
    • rf.currentTerm ≠ args.Term（发送者的term前后不一致）
    • reply.Term > rf.currentTerm（发送者的term落后于接收者）
      • 返回前需转变为follower，其term更新为reply.Term
  1. 令rf.matchIndex[server] = reply.LastIncludedIndex, rf.nextIndex[server] = reply.LastIncludedIndex+1

注意点

• 注意消息apply至状态机时的顺序控制
  • 利用nextApplyOrder、finishedApplyOrder、applyCond三个变量，保证rf.InstallSnapshot中apply至状态机的快照消息不会插入至rf.applyTicker中apply至状态机的消息列表
• 注意新命令标志管道newCommand的使用
  • 令rf.appendTikcer提前开始附加日志条目，以保证Lab3中客户端操作完成得足够快（否则无法通过TestSpeed3A / TestSpeed3B）

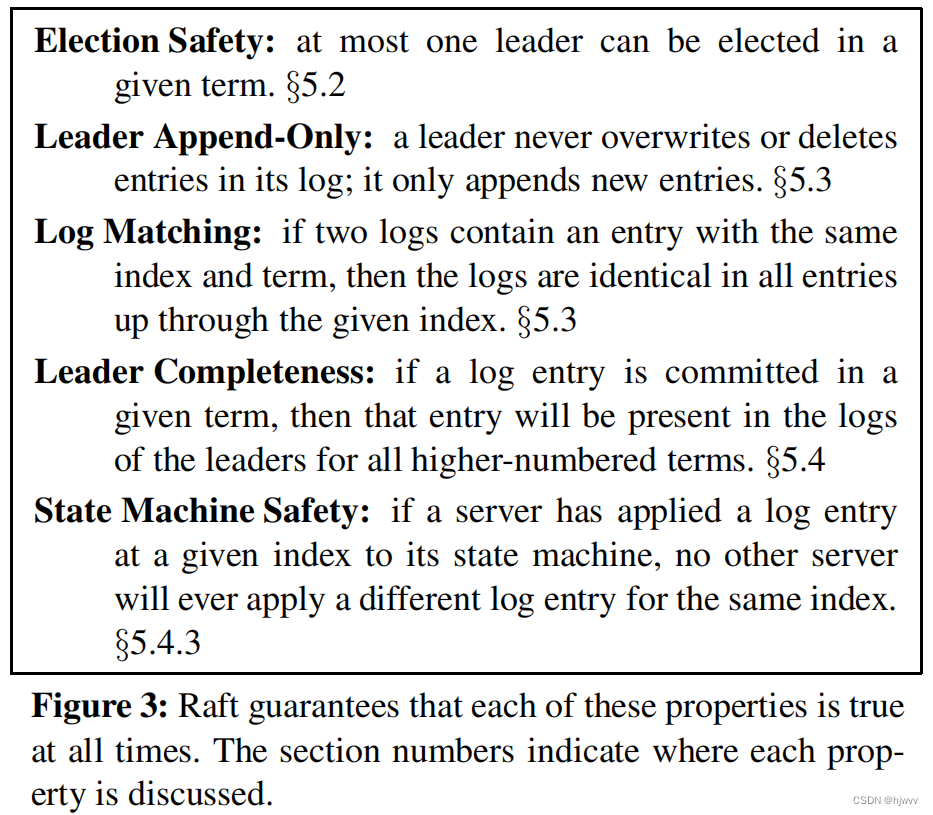

• 注意确保Raft的各属性及Raft struct中的各个成员变量应满足的不变式始终成立，需考虑异步网络延迟、中断等各种异常情况
  • 各个RPC的接收者Handler、发送者后置处理中直接返回的情况应罗列全面，尤其注意AppendEntries RPC的接收者Handler中确定rf.log的方式，防止已commit的日志条目被截断
