一、PCB原理图

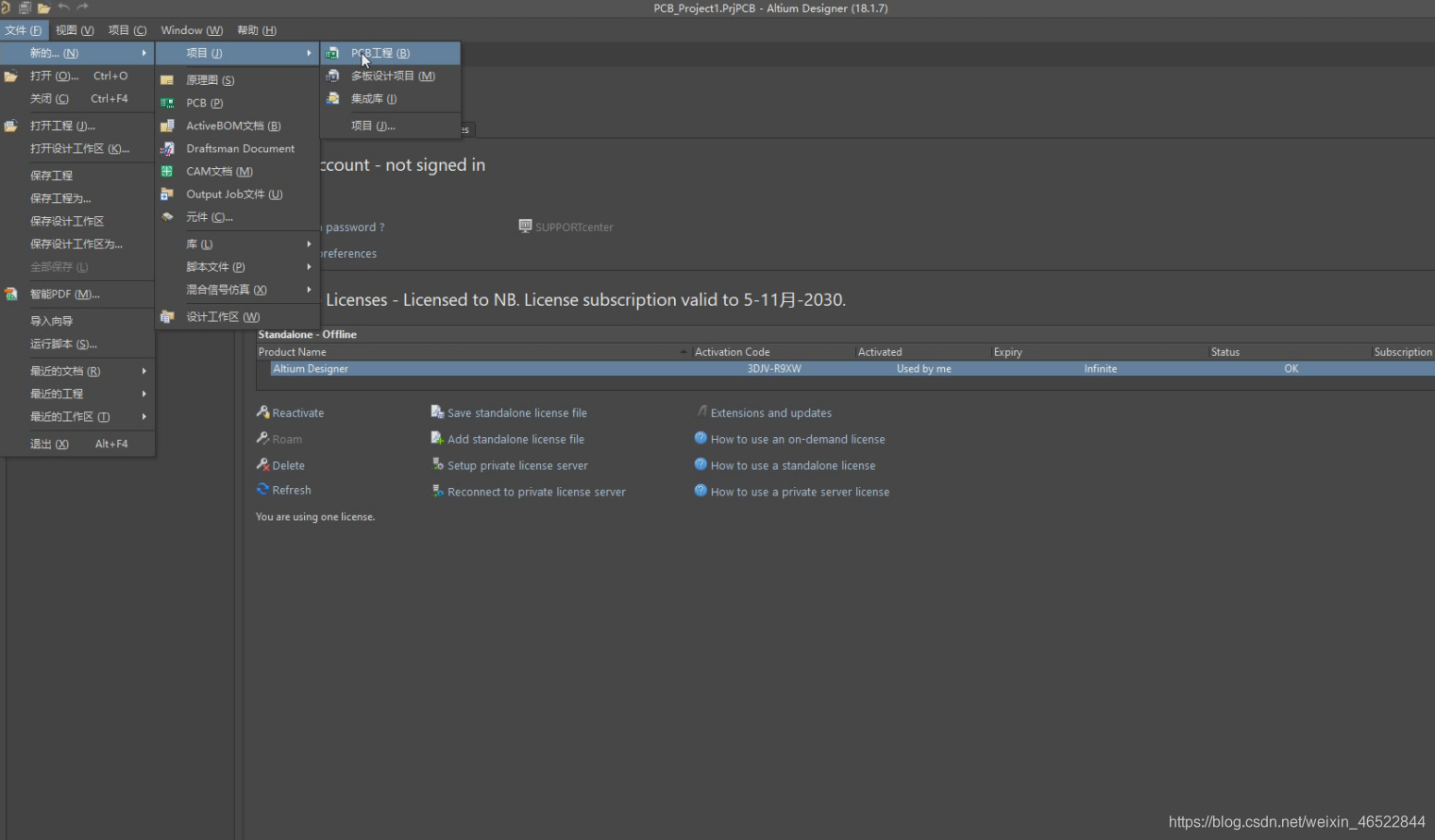

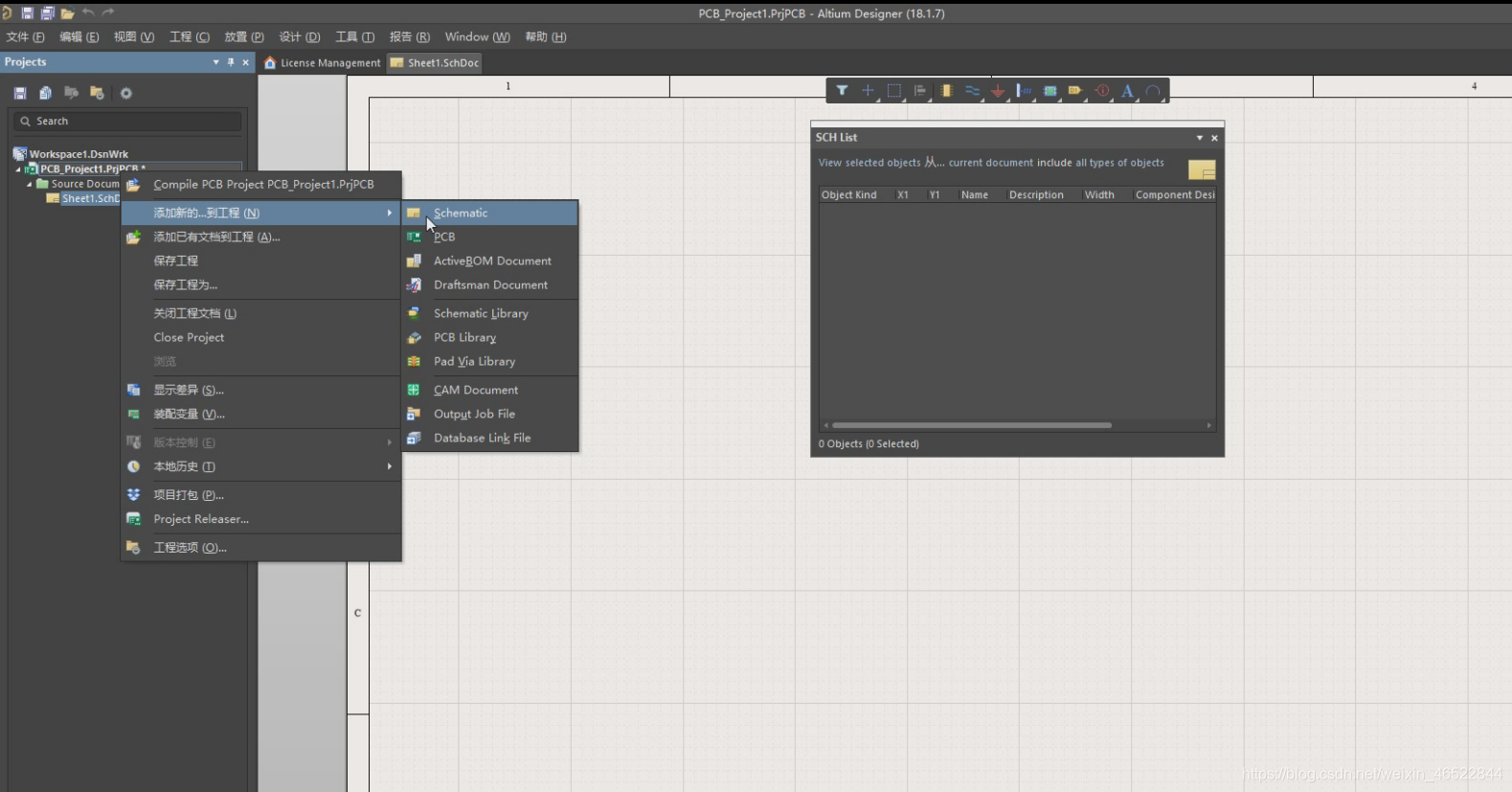

先新建一个工程

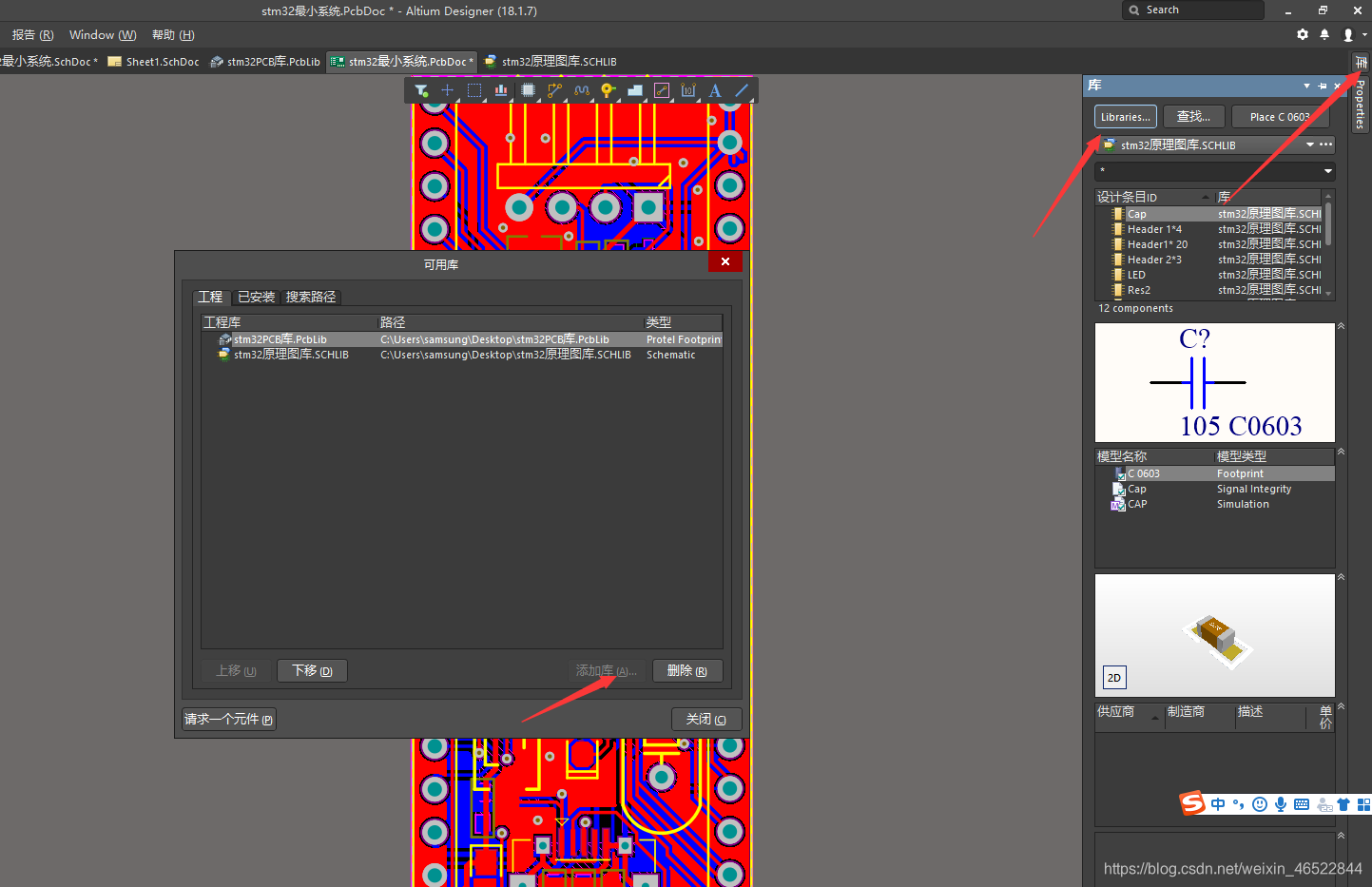

右键点击刚刚的工程,添加库
点这个添加库文件
参考
https://www.bilibili.com/video/BV1Ab411K7yp/?spm_id_from=333.788.videocard.0

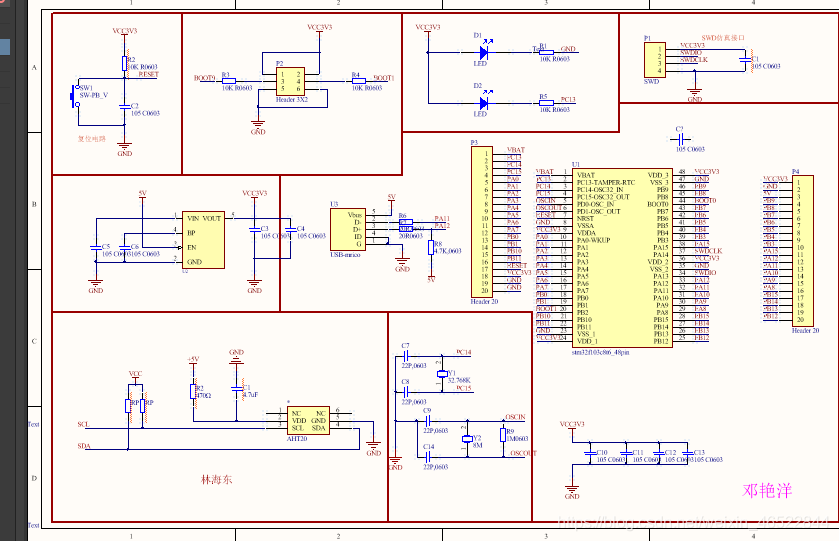

绘制结果

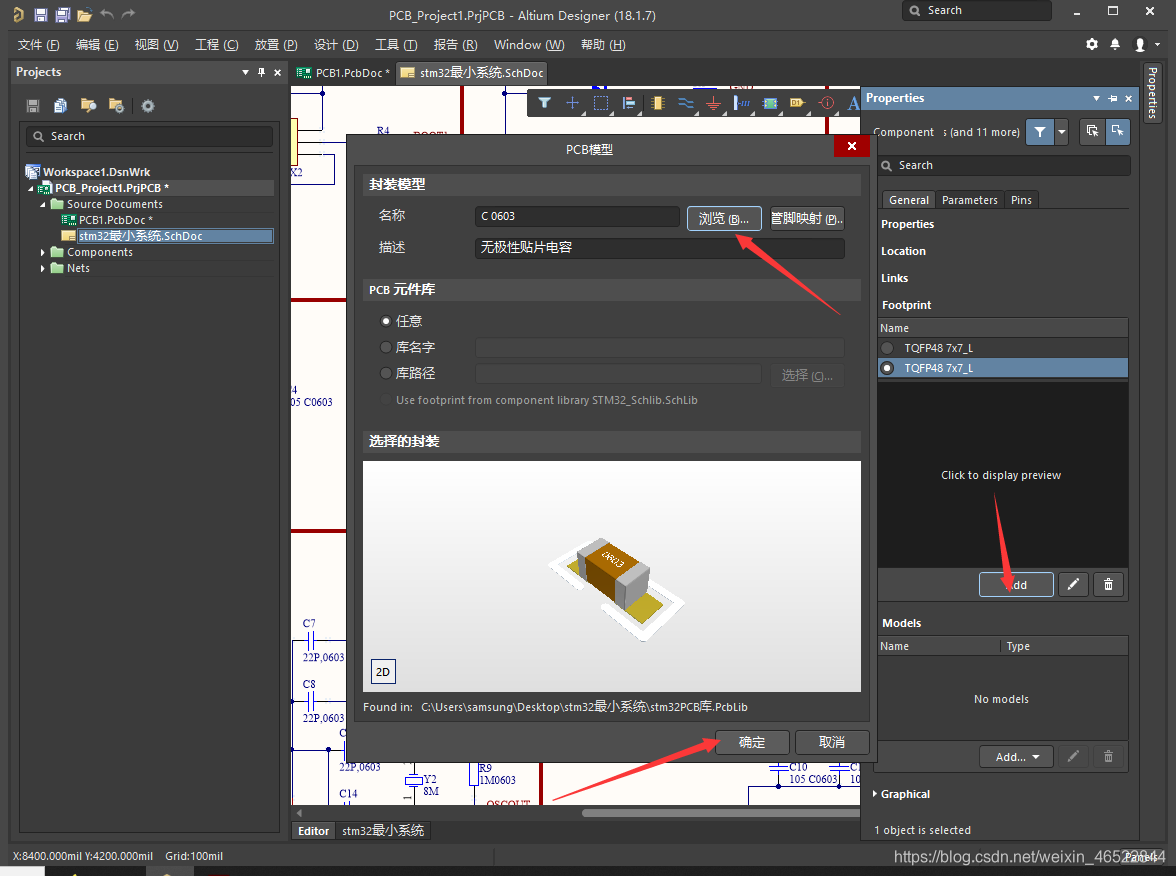

封装
二、PCB原理图绘制

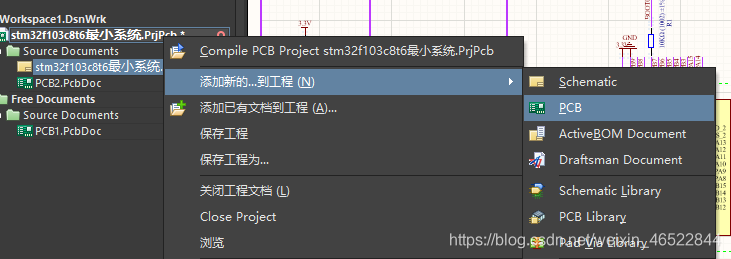

1.添加pcb

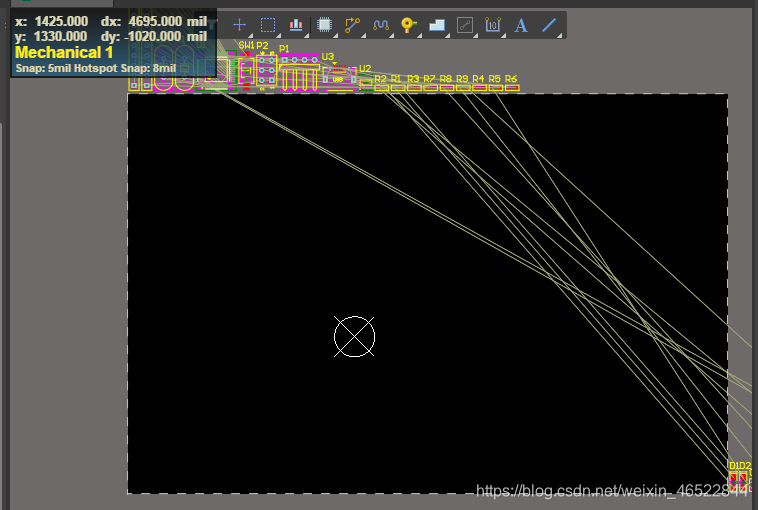

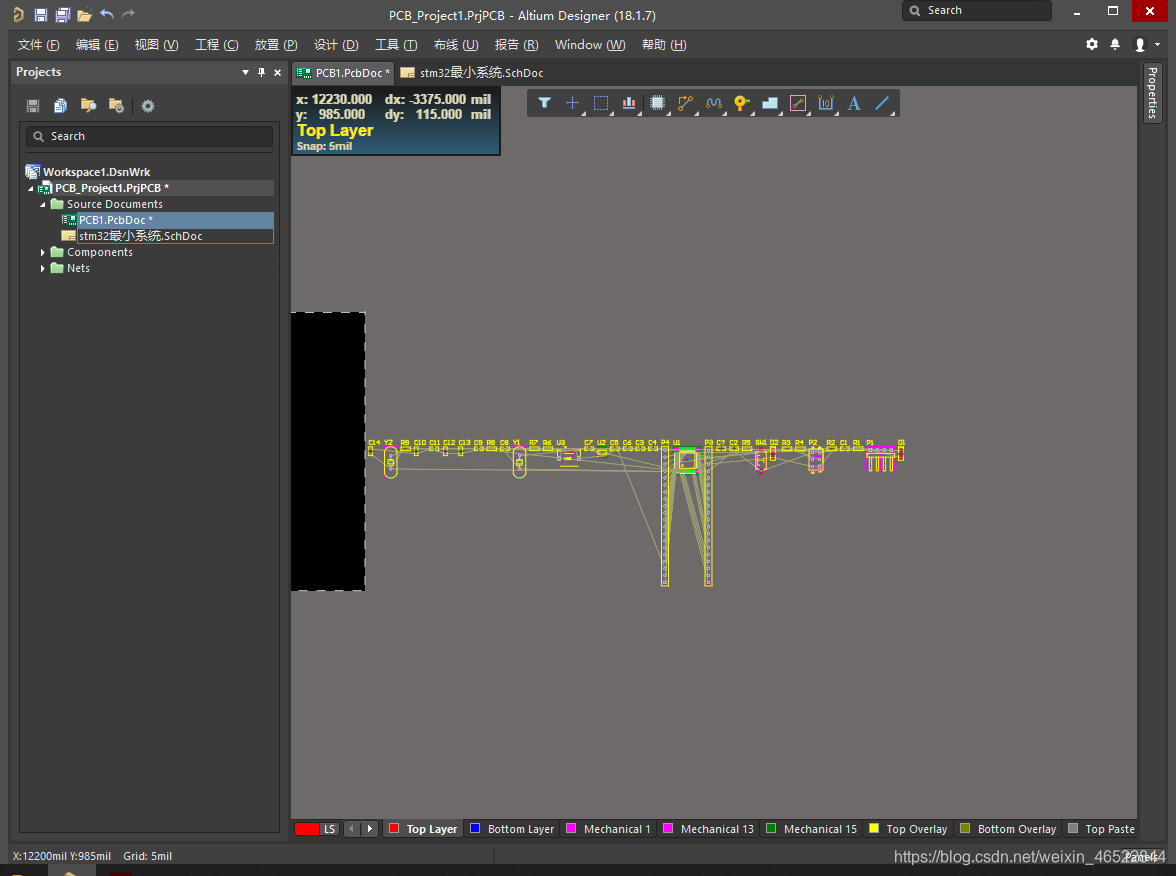

导入原理图
2.布局
点这个

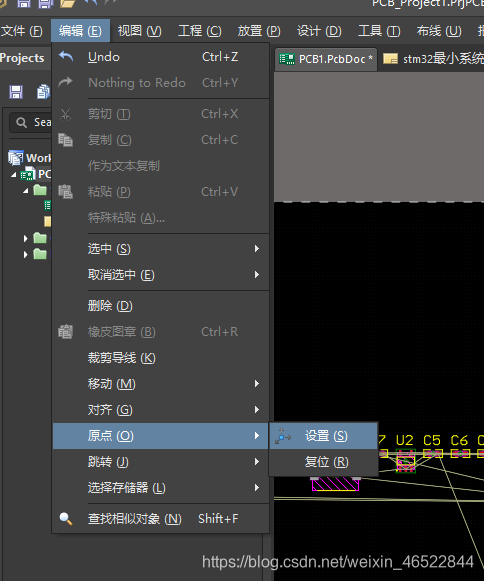

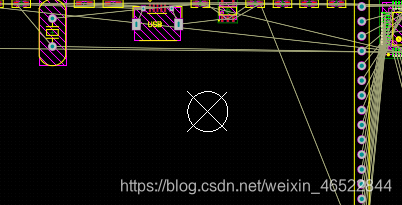

设置原点

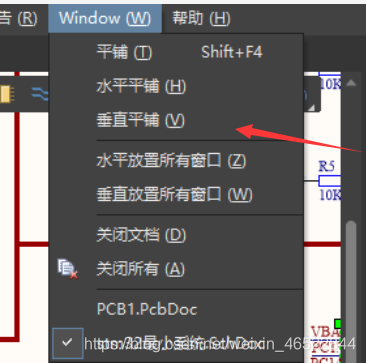

分屏

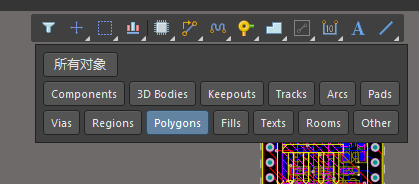

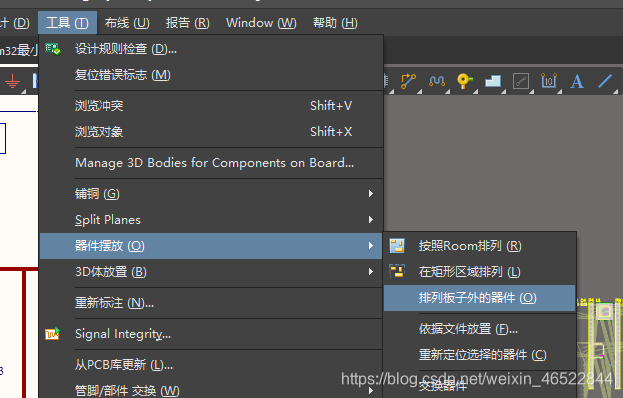

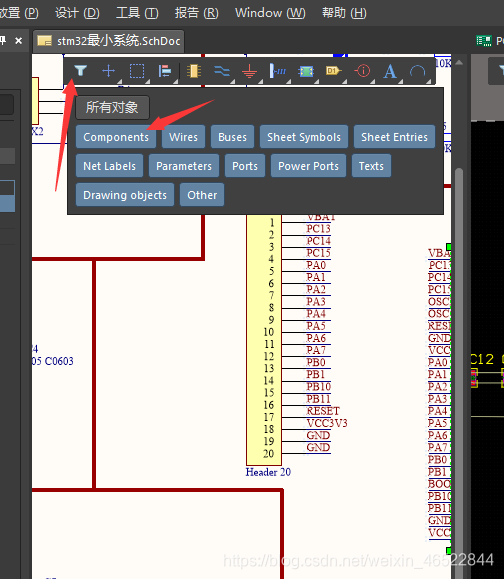

筛选,只选择芯片
点击

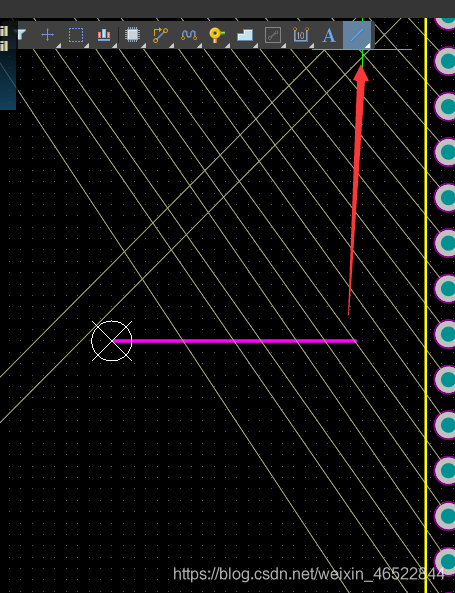

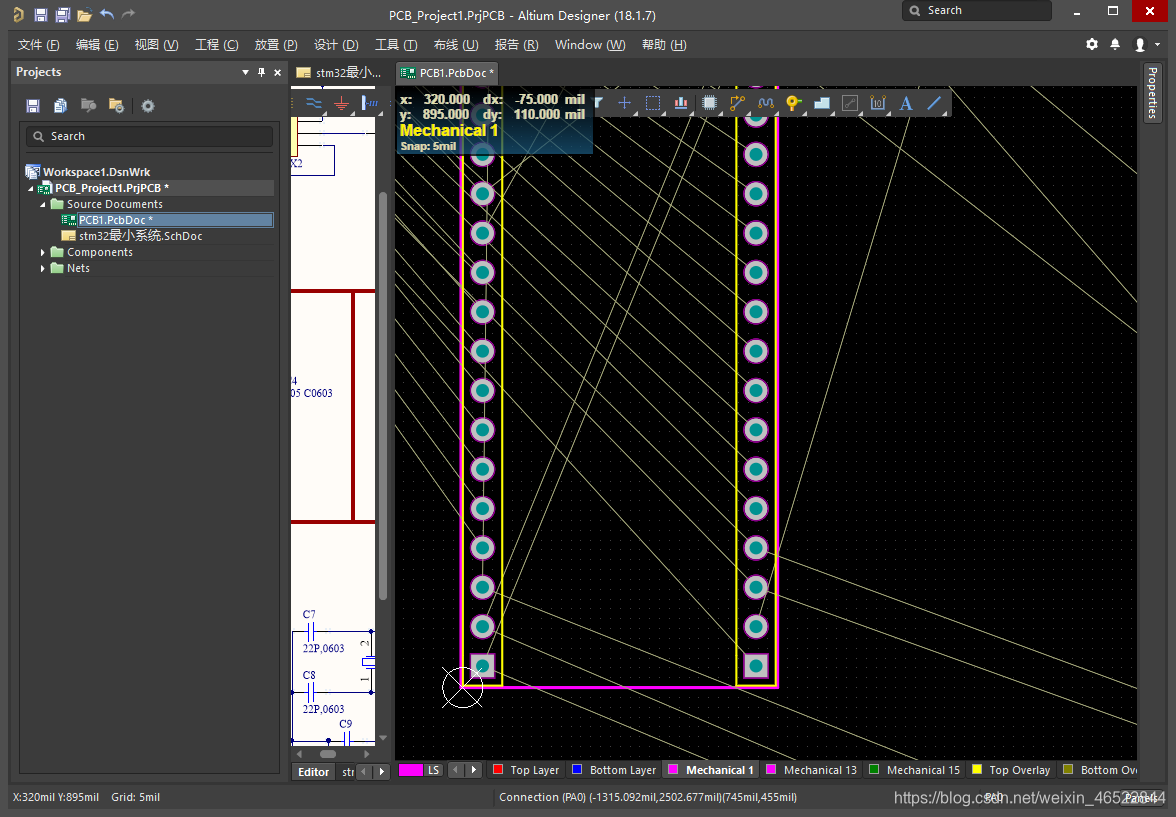

划线

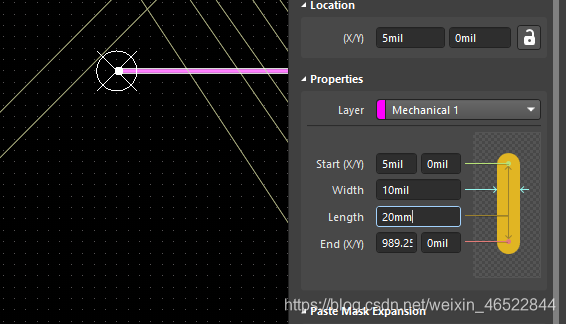

修改长度

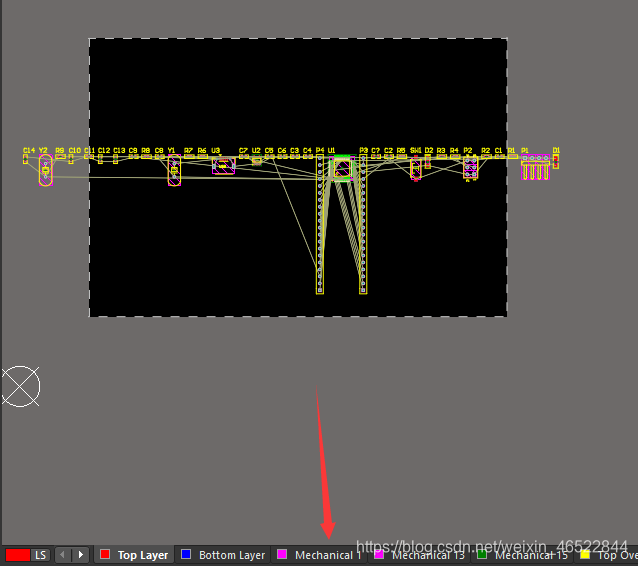

画框

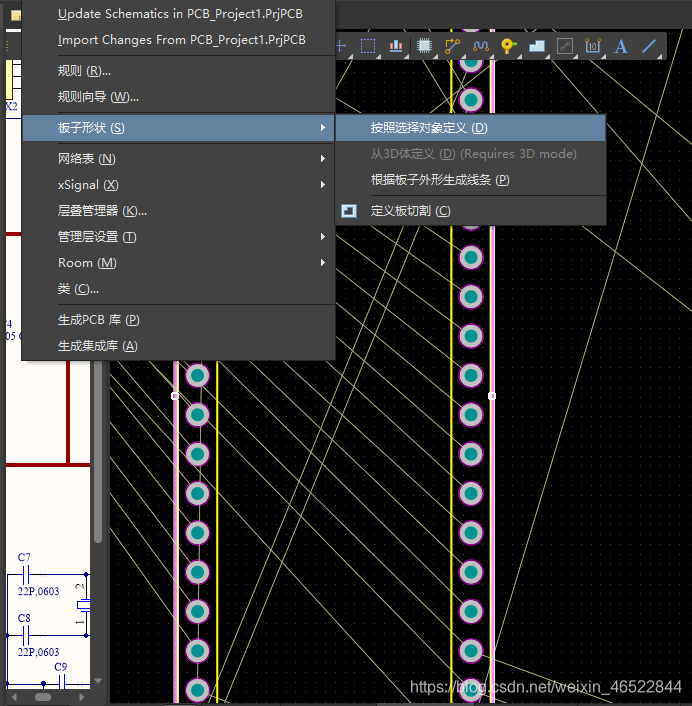

选中所有线然后定义形状
然后移动各个元件去布局

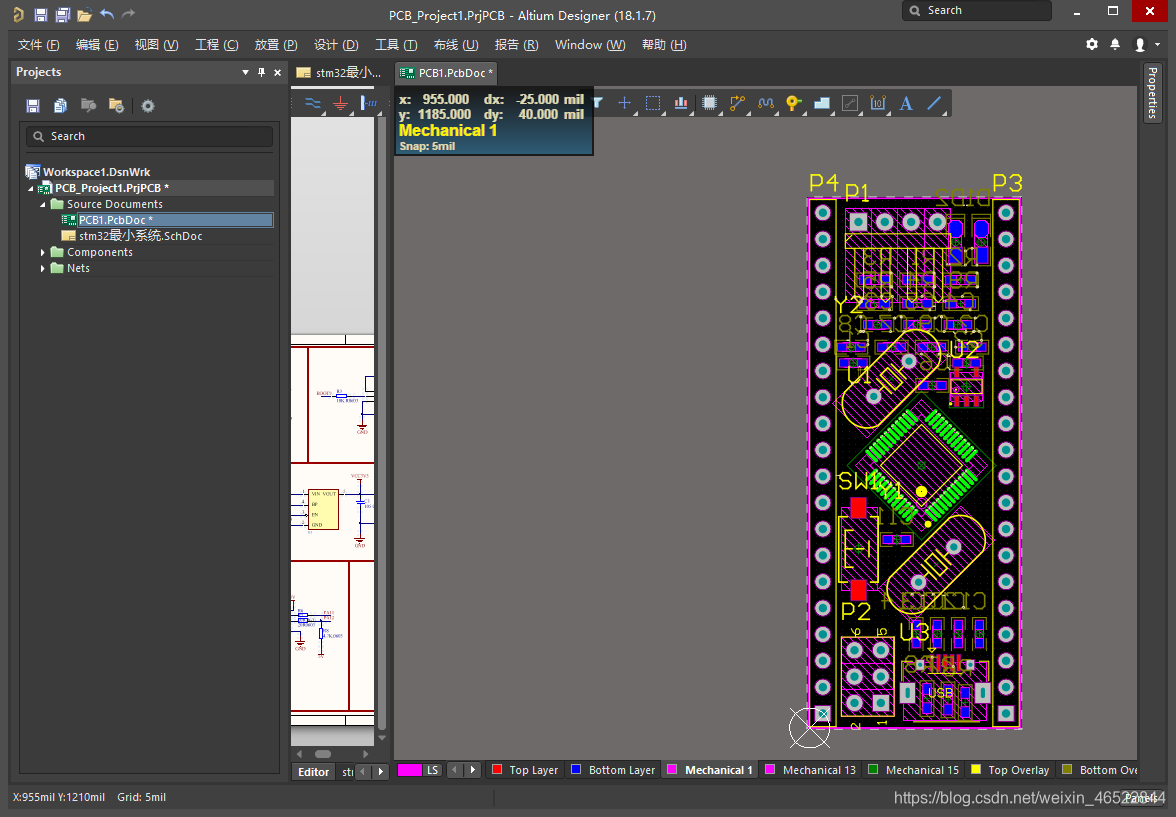

总的布局效果
3.布线

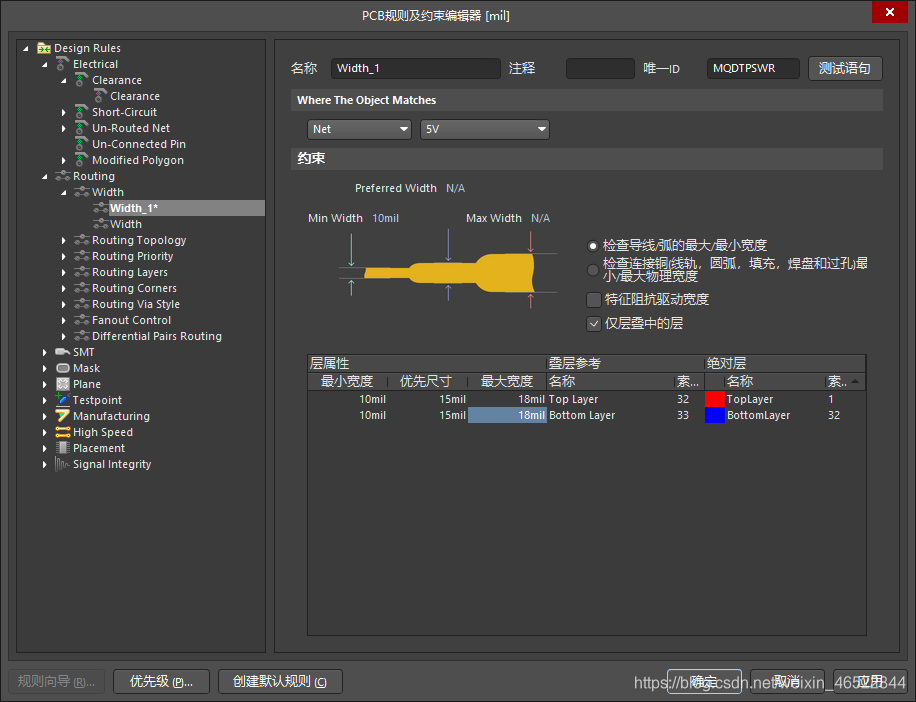

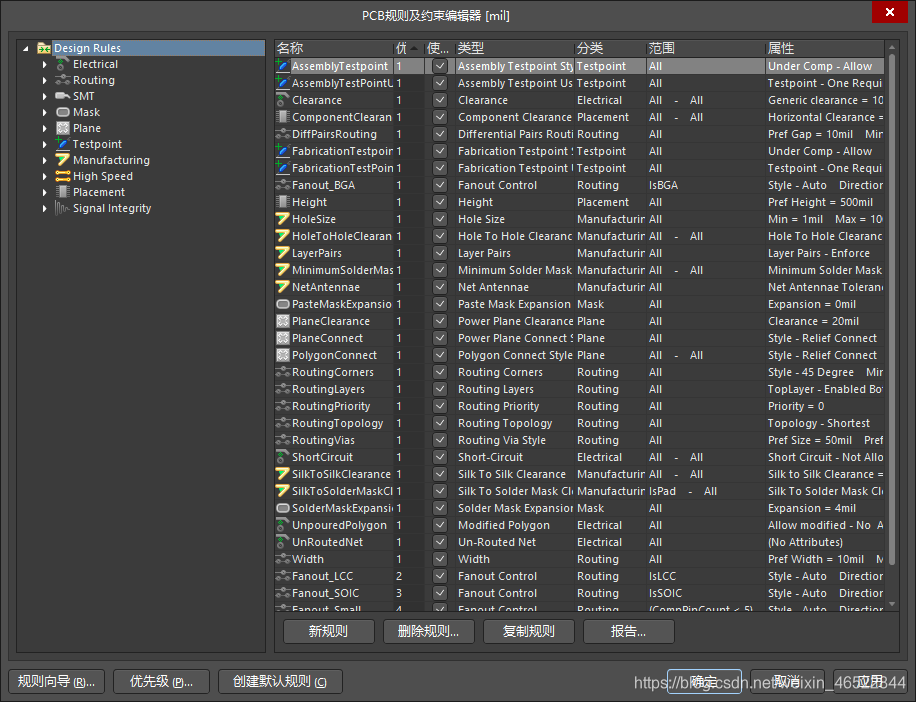

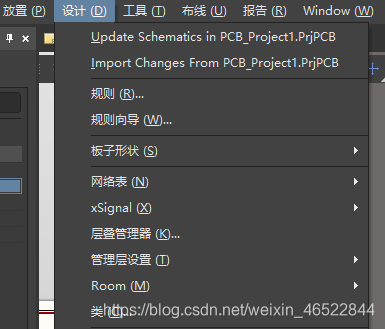

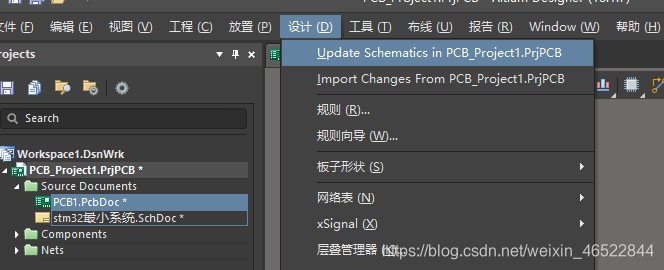

点设计,点规则
改成6

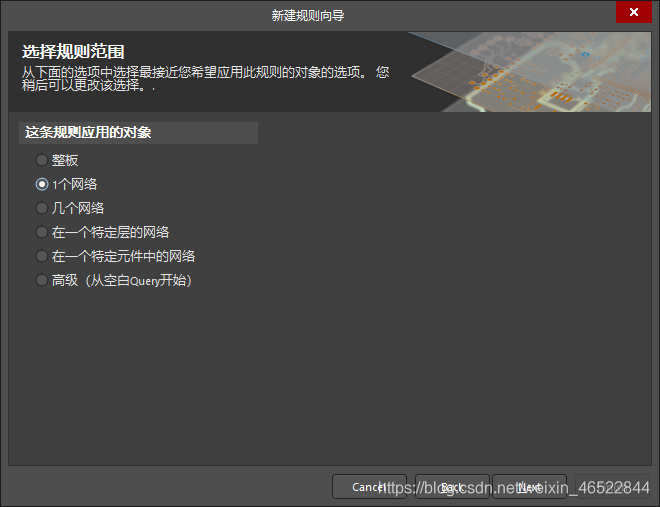

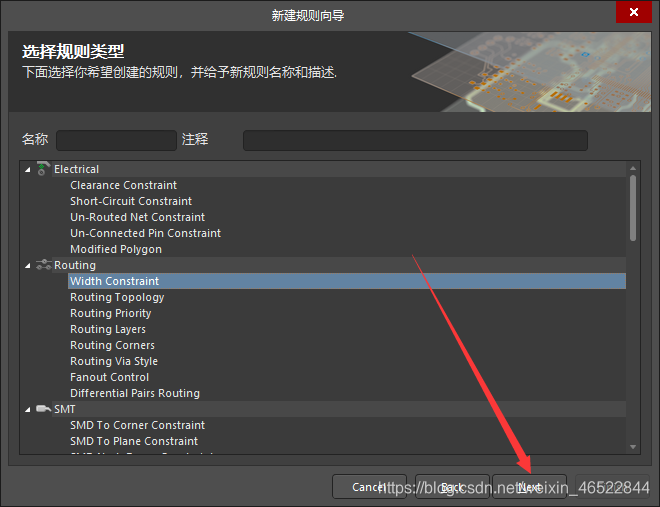

再点规则向导

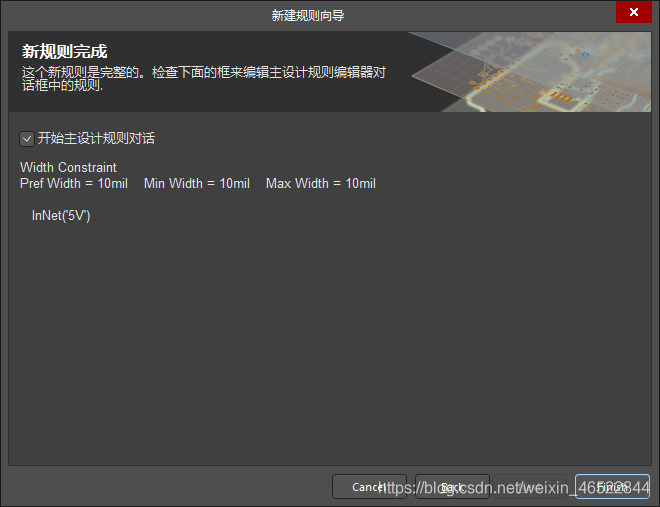

将新定的设置为高优先级然后又弹出这个窗口按照下图设置好

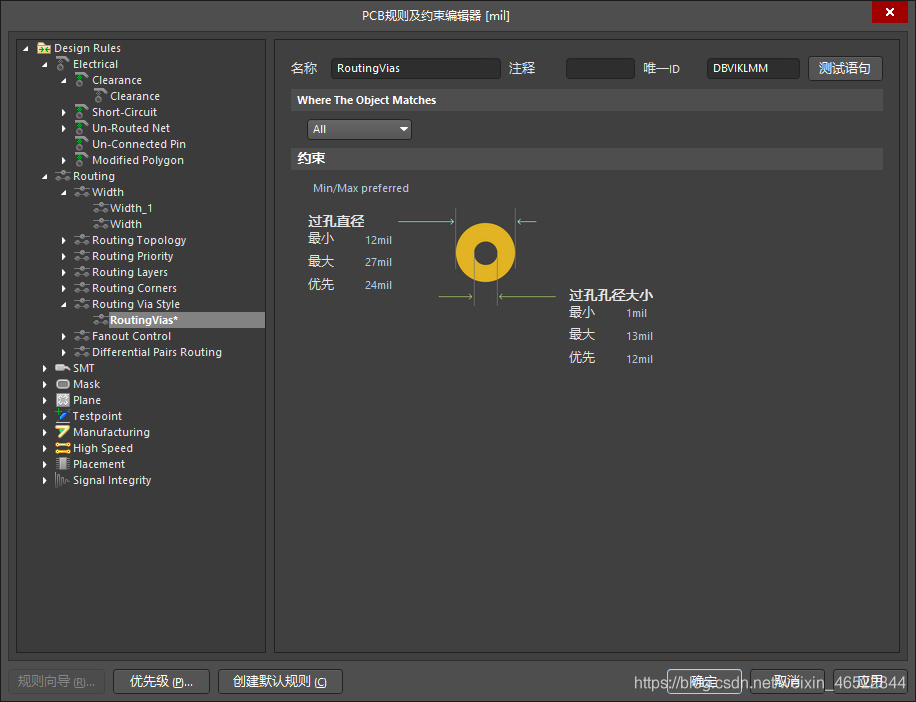

再将过孔设置按下图一下

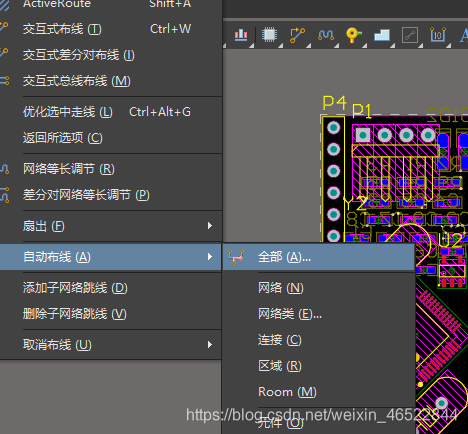

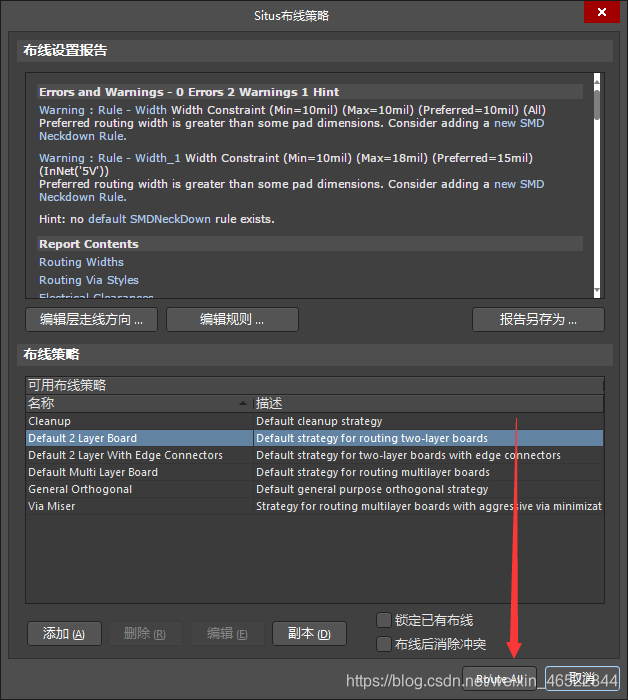

然后自动布线

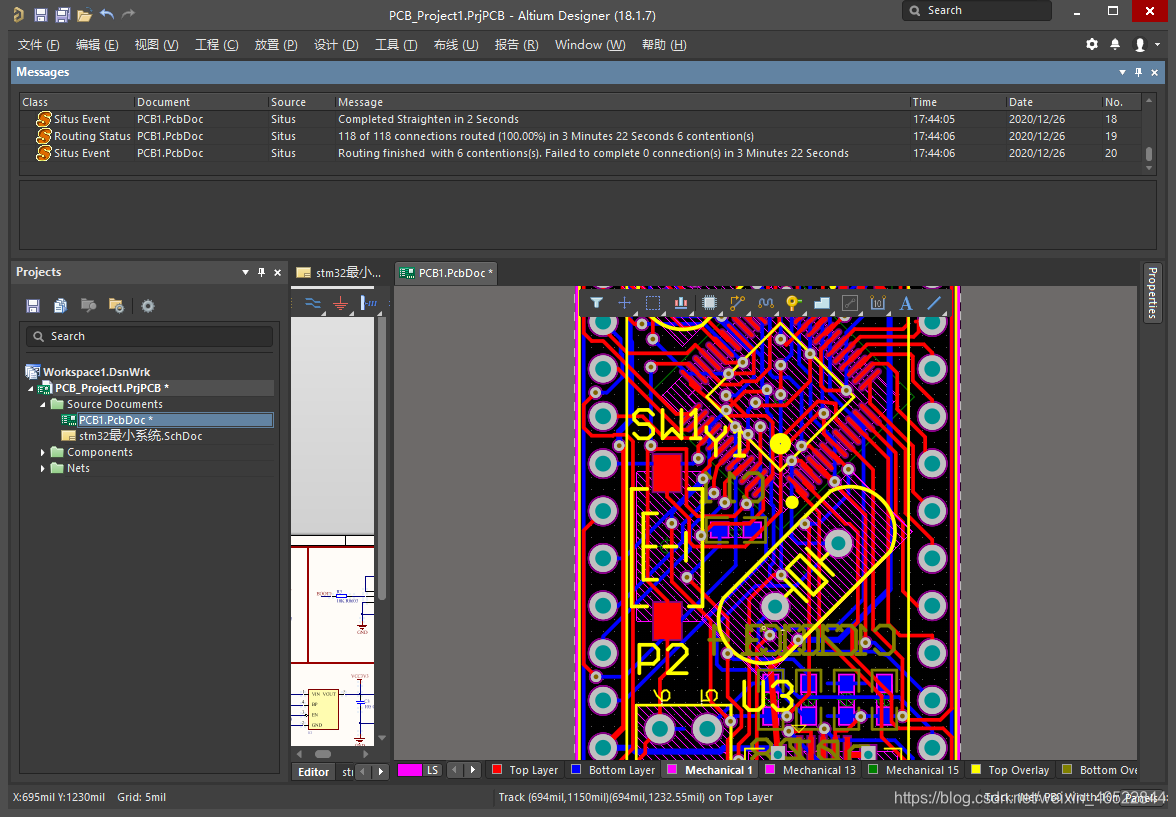

布线完成
4.覆铜

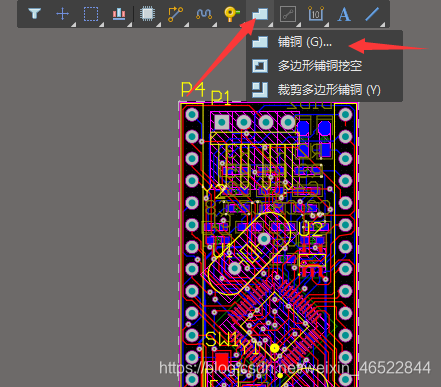

右键,点铺铜
选择

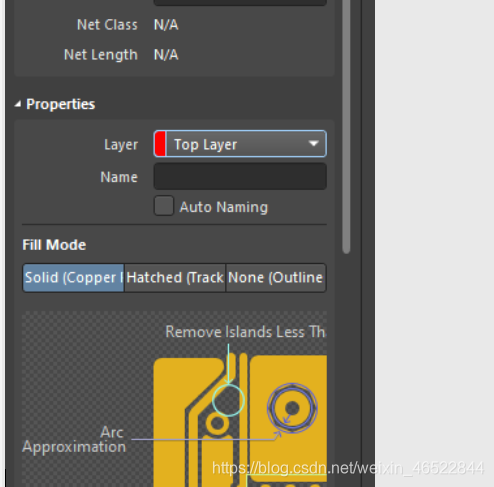

设置

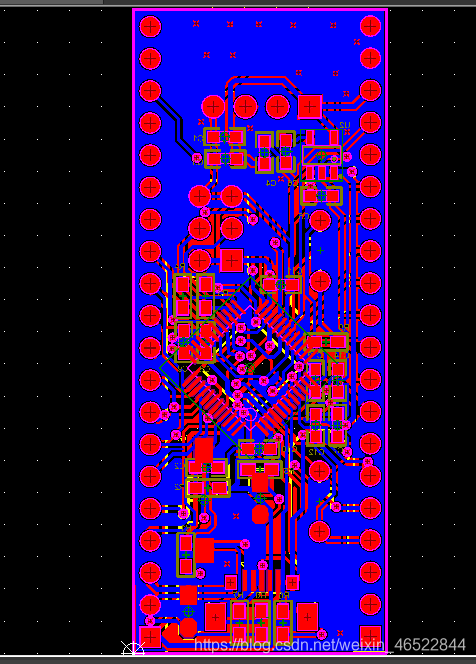

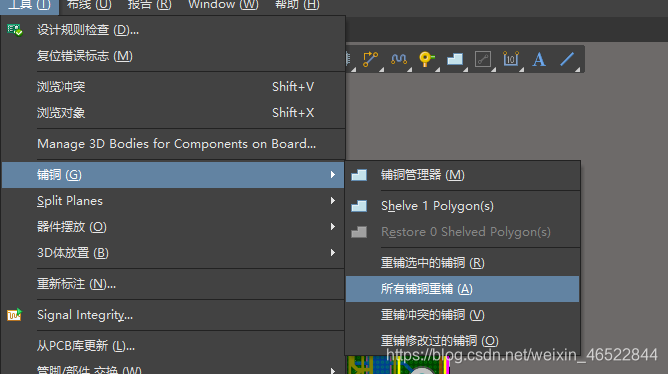

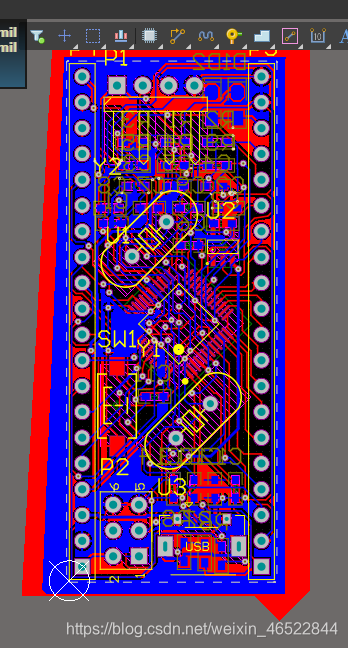

按下图铺铜重铺重铺
上面是对顶层覆铜,还要对底层进行覆铜
按照刚刚的方法对底部进行覆铜

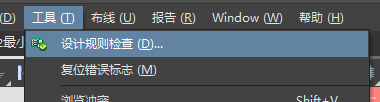

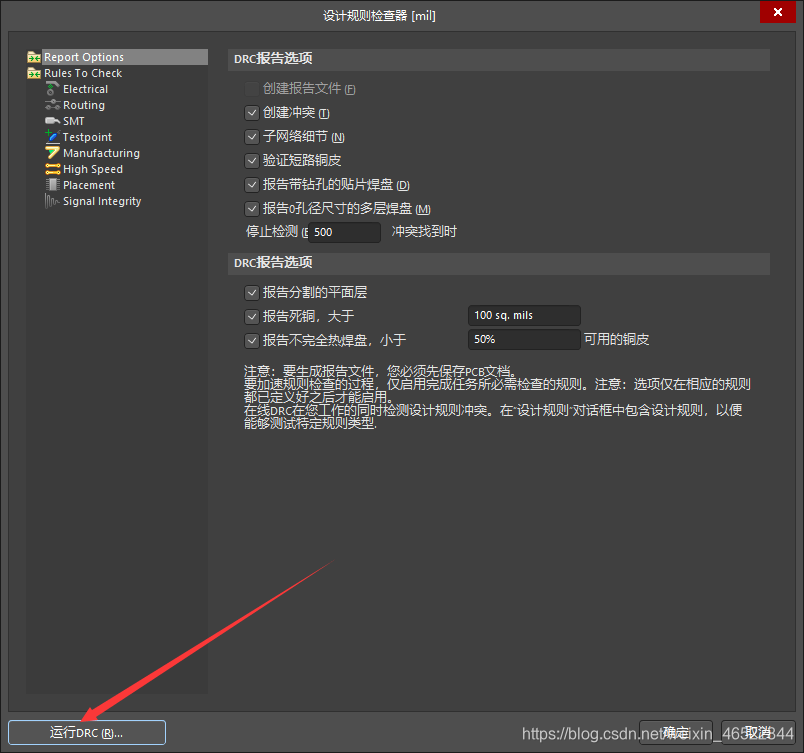

5.电气规则检查

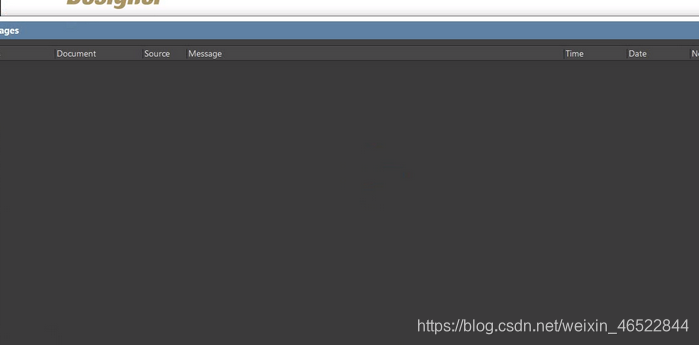

修改到没有错误为止

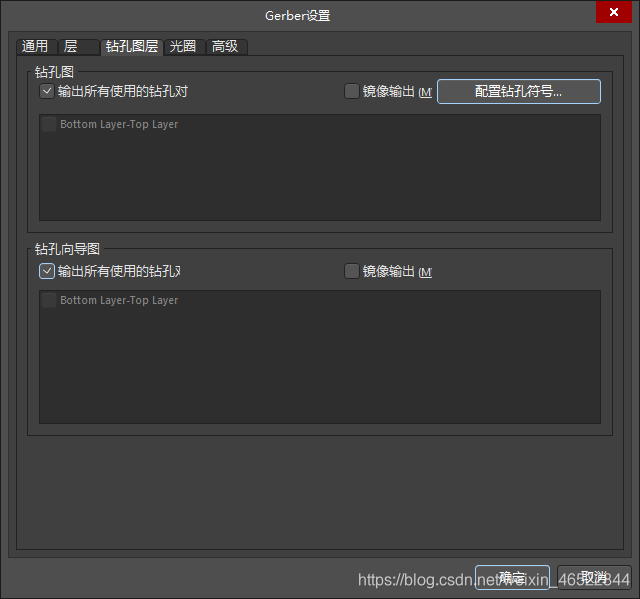

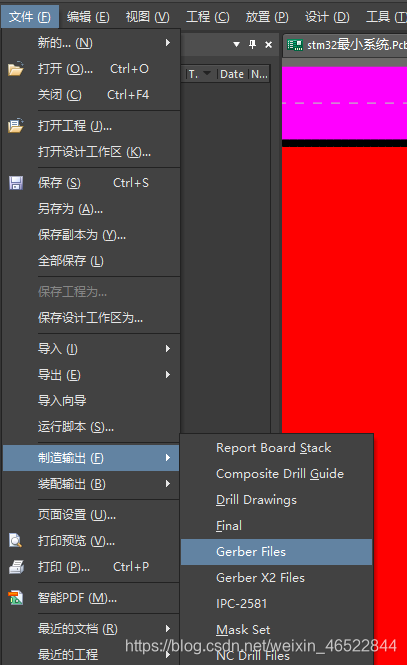

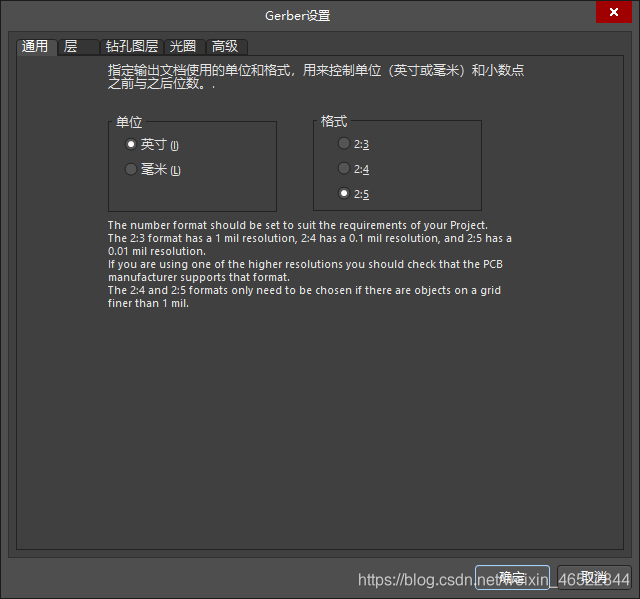

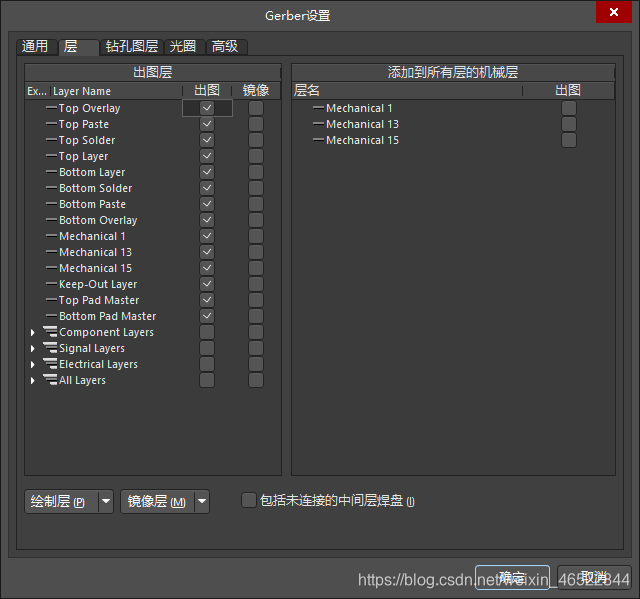

6.检查无误的PCB图输出为Gerber光绘文件
