LengthFieldBasedFrameDecoder
LengthFieldBasedFrameDecoder：基于长度字段的解码器。在发送的数据中，使用一个字段表示数据的长度，当接收方接收到数据后，先读出该长度字段，从而知道发送的数据有多长，根据这个长度对数据进行解码。
LengthFieldBasedFrameDecoder中定义的成员变量如下：
// 长度字段的偏移量
private final int lengthFieldOffset;
// 长度字段的长度
private final int lengthFieldLength;
// 长度调整值
private final int lengthAdjustment;
// 跳过的初始字节数
private final int initialBytesToStrip;
// 长度字段结束的偏移量，通过计算得到：lengthFieldOffset + lengthFieldLength
private final int lengthFieldEndOffset;
// 是否立即抛出失败信息，true表示立即
private final boolean failFast;
// 是否处于丢弃模式，true表示处于丢弃模式
private boolean discardingTooLongFrame;
// 需要丢弃的长度
private long tooLongFrameLength;
// 累计丢弃的字节数
private long bytesToDiscard;
下面解释一下各个变量的含义和作用：
（1）lengthFieldOffset即为表示长度的字段在整个数据中的位置
（2）lengthFieldLength为表示长度的字段所占用的字节数
举个例子：

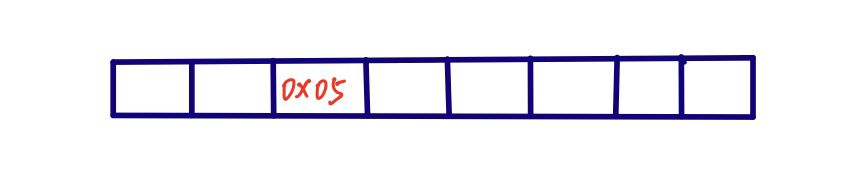

长度字段位于第 3 个位置，即 lengthFieldOffset = 2（从0开始计数），并且长度字段自己占一个字节，其值为：0x05，十进制为 5，也就是真正的数据的长度是 5 个字节，从长度字段往后 5 个字节就是数据的内容
（3）initialBytesToStrip 字段用来表示在解码时跳过多少个字节的数据（有时希望解码出来的数据，不包含换行符或者分隔符，因此需要跳过一定的字节数后再解码数据）
（4）发送的数据中包含消息头和消息体，在有些协议中直接使用长度字段来表示消息体的长度；而有些协议中，用长度字段来表示整个数据的长度，即：消息头的长度 + 消息体的长度，在这种情况下，数据的接收方在接收到消息后，怎么得到消息体的长度呢？需要另外一个字段：lengthAdjustment ，这个字段表示长度的调整值，即如果长度表示的是整个消息的长度，那么将 lengthAdjustment 设置为负数，用整个数据的长度加上这个负数，那就是消息体的长度
示例
在 LengthFieldBasedFrameDecoder 的源码中，官方给出了很多示例来解释上面 4 个重要属性的含义：
1、长度字段位于数据的第一个位置，后面是消息体，长度字段占用两个字节（0x000C 是一个 16 进制数，表示的是十进制的 12，占用两个字节）。解码之后的数据如下：
lengthFieldOffset = 0
lengthFieldLength = 2
lengthAdjustment = 0
initialBytesToStrip = 0
BEFORE DECODE (14 bytes) AFTER DECODE (14 bytes)
+--------+----------------+ +--------+----------------+
| Length | Actual Content |----->| Length | Actual Content |
| 0x000C | "HELLO, WORLD" | | 0x000C | "HELLO, WORLD" |
+--------+----------------+ +--------+----------------+
2、长度字段位于数据的第一个位置，后面是消息体，长度字段占用两个字节，且 initialBytesToStrip = 2，即在解码时需要跳过两个字节，所以解码之后的数据不包含 0x000C 。解码之后的数据如下：
lengthFieldOffset = 0
lengthFieldLength = 2
lengthAdjustment = 0
initialBytesToStrip = 2
BEFORE DECODE (14 bytes) AFTER DECODE (12 bytes)
+--------+----------------+ +----------------+
| Length | Actual Content |----->| Actual Content |
| 0x000C | "HELLO, WORLD" | | "HELLO, WORLD" |
+--------+----------------+ +----------------+
3、使用长度字段表示整个数据的长度（消息头+消息体），长度值 0x000E 的十进制值是 14，包含了 2 个字节的长度字段，因此令 lengthAdjustment 为-2，消息体的长度是 14+(-2) =12 个字节。解码之后的数据如下：
lengthFieldOffset = 0
lengthFieldLength = 2
lengthAdjustment = -2
initialBytesToStrip = 0
BEFORE DECODE (14 bytes) AFTER DECODE (14 bytes)
+--------+----------------+ +--------+----------------+
| Length | Actual Content |----->| Length | Actual Content |
| 0x000E | "HELLO, WORLD" | | 0x000E | "HELLO, WORLD" |
+--------+----------------+ +--------+----------------+
4、在某些场景下，在发送数据时，业务要求上可能需要在长度字段的前面添加一些请求头内容，例如，在数据的最前面添加了两个字节长度的消息头（0xCAFE），这样长度字段就不位于第一个位置了，因此需要令 lengthFieldOffset=2 来标识长度字段的在数据中的偏移量是 2。
lengthFieldOffset = 2
lengthFieldLength = 3
lengthAdjustment = 0
initialBytesToStrip = 0
BEFORE DECODE (17 bytes) AFTER DECODE (17 bytes)
+----------+----------+----------------+ +----------+----------+----------------+
| Header 1 | Length | Actual Content |----->| Header 1 | Length | Actual Content |
| 0xCAFE | 0x00000C | "HELLO, WORLD" | | 0xCAFE | 0x00000C | "HELLO, WORLD" |
+----------+----------+----------------+ +----------+----------+----------------+
5、数据中包含了消息头（0xCAFE），但是消息头不位于第一个位置，而是位于长度字段和消息体的中间。长度字段的含义是从长度字段往后数多少个长度的字节，这段数据就是消息体的内容。由于此时在中间夹杂了请求头，再这样计算消息体就不对了，因此就需要使用长度调整值，令 lengthAdjustment=2。
lengthFieldOffset = 0
lengthFieldLength = 3
lengthAdjustment = 2
initialBytesToStrip = 0
BEFORE DECODE (17 bytes) AFTER DECODE (17 bytes)
+----------+----------+----------------+ +----------+----------+----------------+
| Length | Header 1 | Actual Content |----->| Length | Header 1 | Actual Content |
| 0x00000C | 0xCAFE | "HELLO, WORLD" | | 0x00000C | 0xCAFE | "HELLO, WORLD" |
+----------+----------+----------------+ +----------+----------+----------------+
6、在某些场景下，有多个请求头，而且长度字段处于这些请求头的中间，例如，有两个请求头 HDR1 和 HDR2，长度字段处于这两个请求头中间，这时就需要使用 lengthFieldOffset 来标识长度字段位于第几个字节处。由于长度字段后面还有一个请求头，因此需要使用 lengthAdjustment 来进行长度的调整。最后，由于 initialBytesToStrip 等于 3，这表示解码时跳过前面 3 个字节，因此解码后的数据不包含 HDR1 和长度字段。解码之后的数据如下：
lengthFieldOffset = 1
lengthFieldLength = 2
lengthAdjustment = 1
initialBytesToStrip = 3
BEFORE DECODE (16 bytes) AFTER DECODE (13 bytes)
+------+--------+------+----------------+ +------+----------------+
| HDR1 | Length | HDR2 | Actual Content |----->| HDR2 | Actual Content |
| 0xCA | 0x000C | 0xFE | "HELLO, WORLD" | | 0xFE | "HELLO, WORLD" |
+------+--------+------+----------------+ +------+----------------+
7、仍然是数据中包含多个请求头，但是长度字段表示的长度是整个数据的长度（0x0010 的值用十进制表示就是 16），这时就需要设置长度调整值为负数了，令 lengthAdjustment=-3，那么消息体+HDR2 的长度就是 13 。
lengthFieldOffset = 1
lengthFieldLength = 2
lengthAdjustment = -3
initialBytesToStrip = 3
BEFORE DECODE (16 bytes) AFTER DECODE (13 bytes)
+------+--------+------+----------------+ +------+----------------+
| HDR1 | Length | HDR2 | Actual Content |----->| HDR2 | Actual Content |
| 0xCA | 0x0010 | 0xFE | "HELLO, WORLD" | | 0xFE | "HELLO, WORLD" |
+------+--------+------+----------------+ +------+----------------+
源码分析
与前面介绍的解码器一样，LengthFieldBasedFrameDecoder 继承了抽象类 ByteToMessageDecoder，因此会重写抽象方法 decode()：
protected final void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
// 调用重载的decode()方法解码
Object decoded = decode(ctx, in);
// 能成功解码出对象，就放进out中
if (decoded != null) {
out.add(decoded);
}
}
核心逻辑在重载的 decode(ctx, in) 方法中：
protected Object decode(ChannelHandlerContext ctx, ByteBuf in) throws Exception {
// 判断是否处于丢弃模式
if (discardingTooLongFrame) {
discardingTooLongFrame(in);
}
// 可读字节数小于长度字段的结束索引，此时无法解码出数据
// lengthFieldEndOffset = lengthFieldOffset + lengthFieldLength
if (in.readableBytes() < lengthFieldEndOffset) {
return null;
}
// 获取到长度字段的位置
int actualLengthFieldOffset = in.readerIndex() + lengthFieldOffset;
// 根据长度字段的位置，以及长度字段的长度，计算出长度
long frameLength = getUnadjustedFrameLength(in, actualLengthFieldOffset, lengthFieldLength, byteOrder);
// 计算出的长度值小于0，不合法，解码失败
if (frameLength < 0) {
failOnNegativeLengthField(in, frameLength, lengthFieldEndOffset);
}
// 根据lengthAdjustment进行长度调整
frameLength += lengthAdjustment + lengthFieldEndOffset;
if (frameLength < lengthFieldEndOffset) {
failOnFrameLengthLessThanLengthFieldEndOffset(in, frameLength, lengthFieldEndOffset);
}
// 超过最大长度
if (frameLength > maxFrameLength) {
exceededFrameLength(in, frameLength);
return null;
}
// never overflows because it's less than maxFrameLength
int frameLengthInt = (int) frameLength;
if (in.readableBytes() < frameLengthInt) {
return null;
}
// 跳过的字节数大于长度，说明数据不合法，无法解码出数据
if (initialBytesToStrip > frameLengthInt) {
failOnFrameLengthLessThanInitialBytesToStrip(in, frameLength, initialBytesToStrip);
}
// 跳过指定的字节数
in.skipBytes(initialBytesToStrip);
// extract frame
// 解码，即根据索引范围，从字节数组中，读取出数据
int readerIndex = in.readerIndex();
int actualFrameLength = frameLengthInt - initialBytesToStrip;
ByteBuf frame = extractFrame(ctx, in, readerIndex, actualFrameLength);
// 移动读指针
in.readerIndex(readerIndex + actualFrameLength);
return frame;
}
在计算数据的长度时（getUnadjustedFrameLength方法），需要根据长度字段的位置，以及长度字段的长度来进行计算，源码如下：
protected long getUnadjustedFrameLength(ByteBuf buf, int offset, int length, ByteOrder order) {
buf = buf.order(order);
long frameLength;
switch (length) {
case 1:
frameLength = buf.getUnsignedByte(offset);
break;
case 2:
frameLength = buf.getUnsignedShort(offset);
break;
case 3:
frameLength = buf.getUnsignedMedium(offset);
break;
case 4:
frameLength = buf.getUnsignedInt(offset);
break;
case 8:
frameLength = buf.getLong(offset);
break;
default:
throw new DecoderException(
"unsupported lengthFieldLength: " + lengthFieldLength + " (expected: 1, 2, 3, 4, or 8)");
}
return frameLength;
}
从代码中可以看出，长度字段的值只能是 1、2、3、4、8，如果是其他值就会抛出异常。（如果想支持其他值，可以通过继承来重写这个方法）
关于Netty提供的粘包拆包解决方案，就介绍到这里。
