MPEG音频编码

一、实验原理

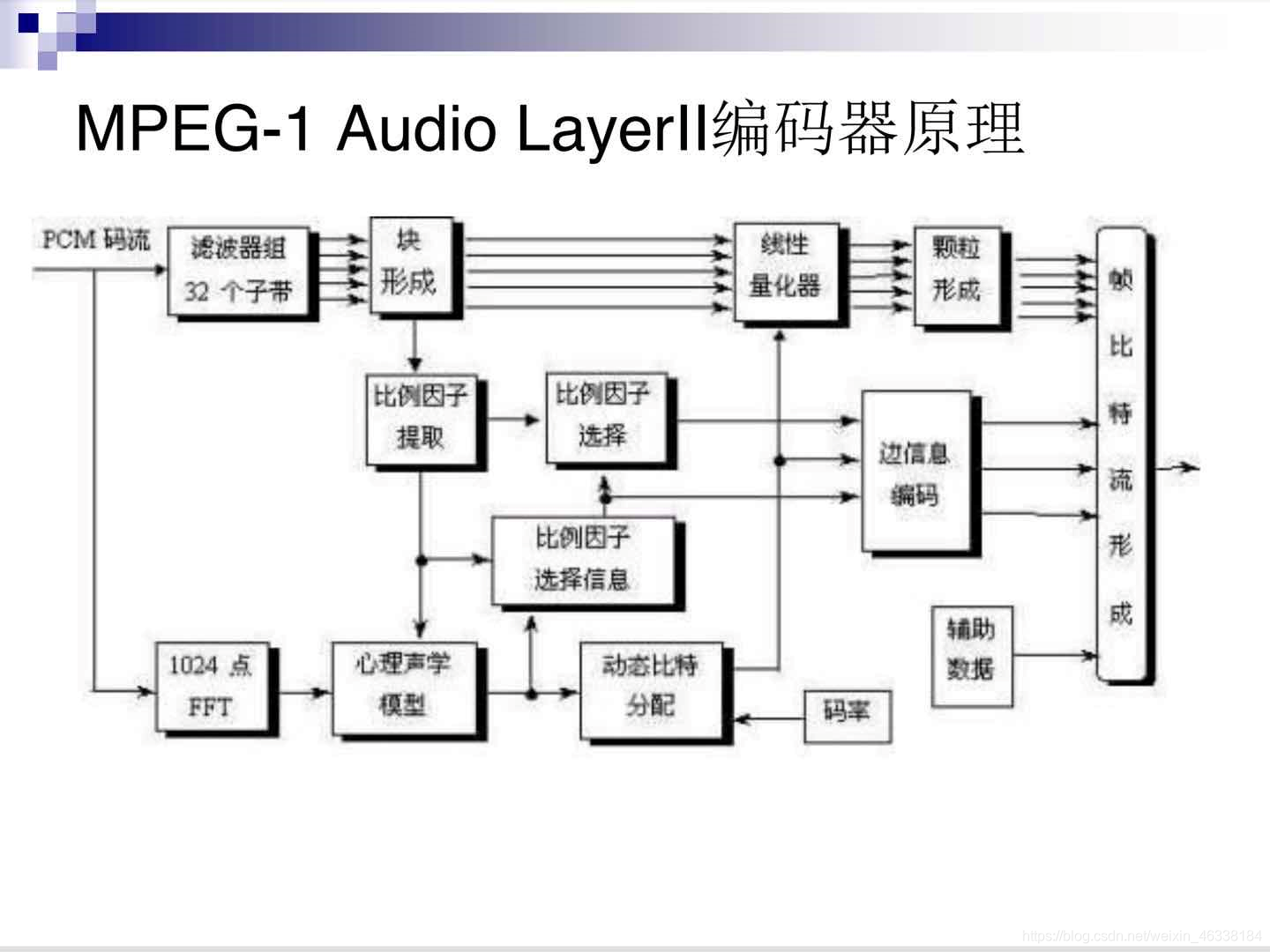

MPEG-1音频编码器框架图

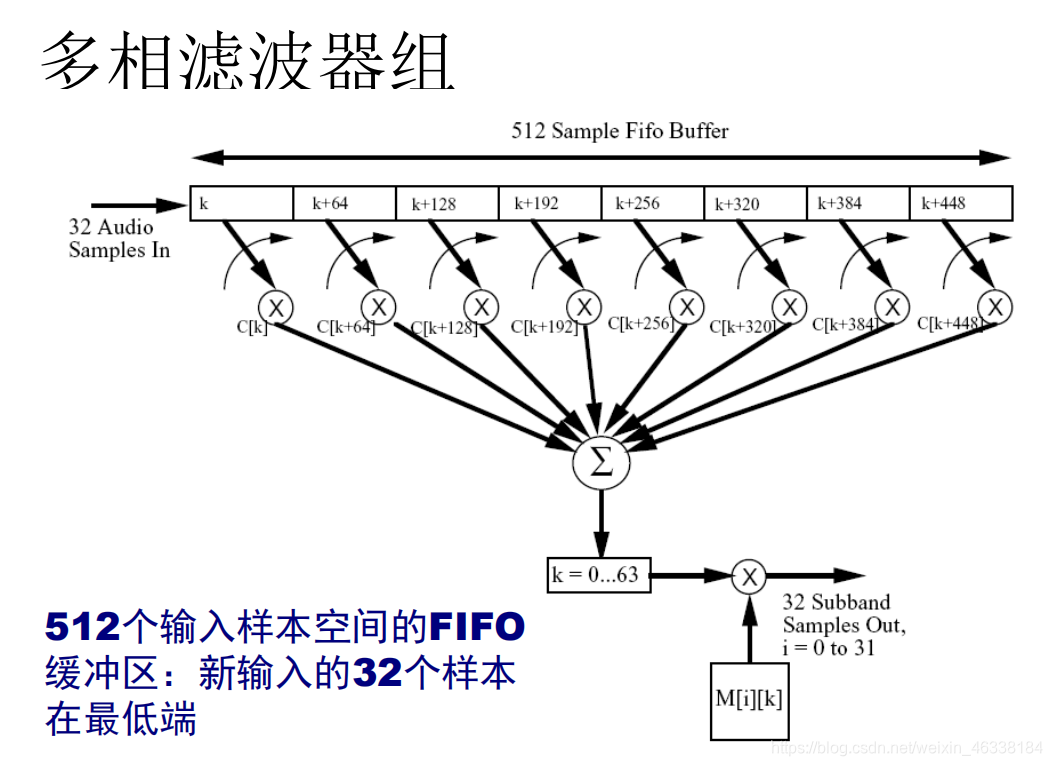

- 多相滤波器组(Polyphase Filter Bank)：将PCM样本变换到32个子带的频域信号
      如果输入的采样频率为48kHz，那么子带的频率宽度为48/（2*32）=0.75kHz

• for i=0…511，计算窗口内的样本：Z [ i ] = C [ i ] · X [ i ]
        标准中规定了分析窗口的512个系数 C[i]

• 样本点分组，计算64个Yk的值：$$Y[k]=\sum _{m=0}^{7}Z[k+64j]$$

• 计算32个子带样本：$$S[i]=\sum _{k=0}^{63}M[i][k]\cdot Y[k]$$

• 总计算公式：$$S[i]=\sum _{k=0}^{63}\sum _{j=0}^{7}M[i][k](C[k+64j]X[k+64j])$$
        其中分析矩阵：
  $$M[i][k]=\left(\frac{(2i+1)(k-16)\pi }{64}\right)$$
        共需： 512 + 32x64 = 2560 次乘法

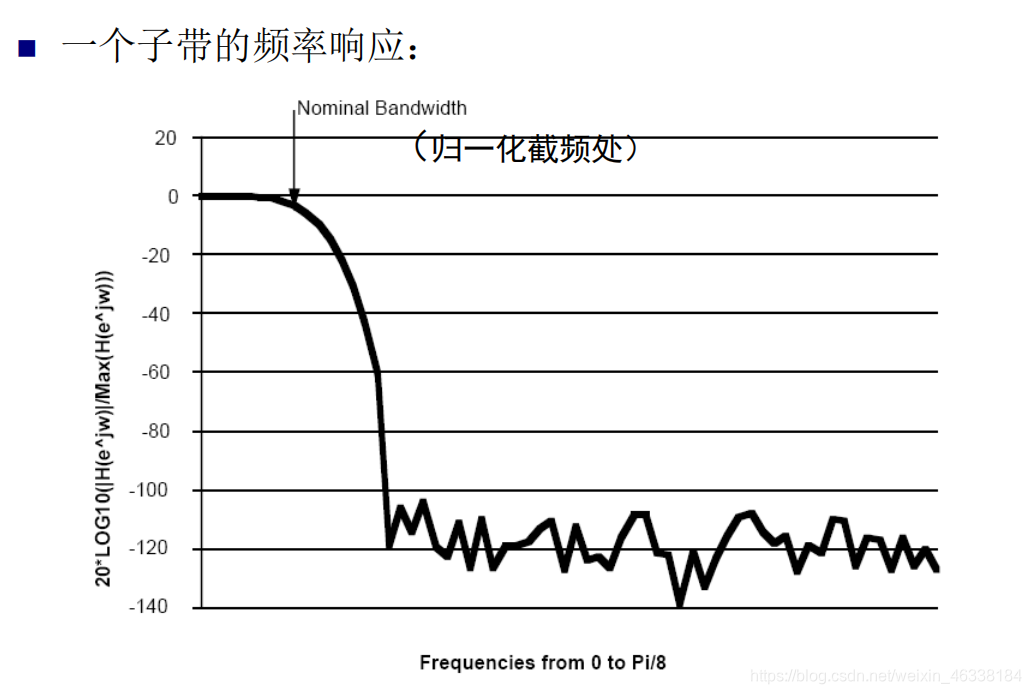

        每个子带的带宽为π/32T ，中心为π/64T的奇数倍

• 多相滤波器组的公式$$S[i]=\sum _{k=0}^{63}\sum _{j=0}^{7}M[i][k](C[k+64j]X[k+64j])$$

• 可用卷积公式代替：$$St[i]=\sum _{n=0}^{511}X[n-t]hi[k]$$

• 其中$$hi[n]=\left(h[n]\times cos\frac{(2i+1)(n-16)\pi }{64}\right)$$
         - 当n/64 的整数部分为奇数时，令h[n]=-C[n]
         - 反之，h[n]=C[n]
         - 每个子带有自己的带通滤波器脉冲响应
              直观但效率不高：16384次乘法和16352次加法

• 缺点：

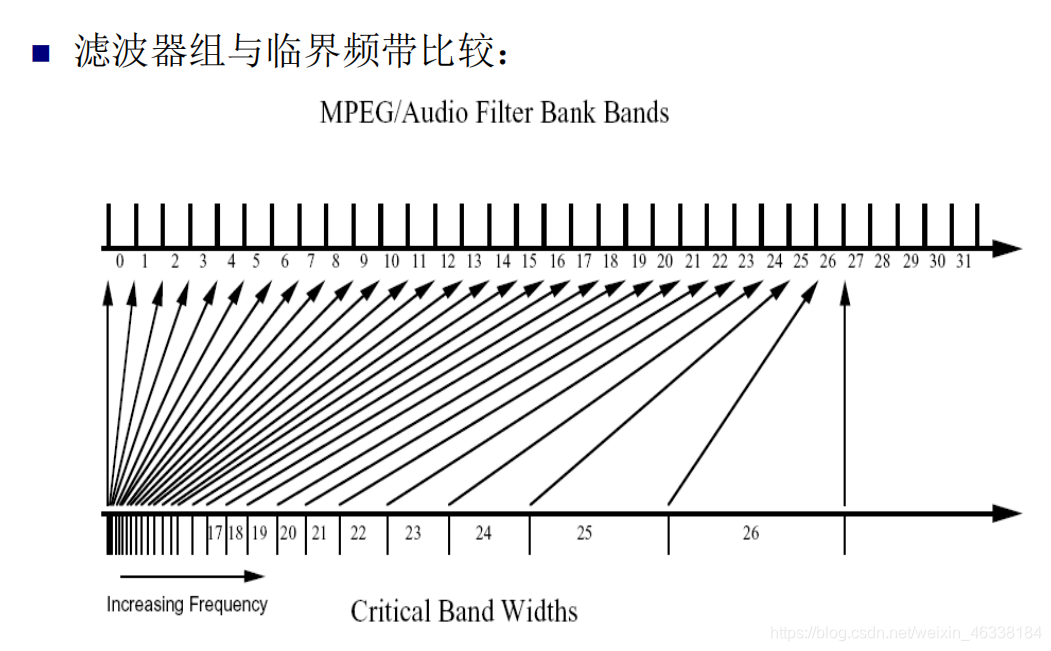

         - 等带宽的滤波器组与人类听觉系统的临界频带不对应
              在低频区域，单个子带会覆盖多个临界频带。在这种情况下，量化比特数不能兼每个临界频带
         - 滤波器组与其逆过程不是无失真的
              但滤波器组引入的误差差很小，且听不到
         - 子带间频率有混叠
              滤波后的相邻子带有频率混叠现象，一个子带中的信号可以影响相邻子带的输出

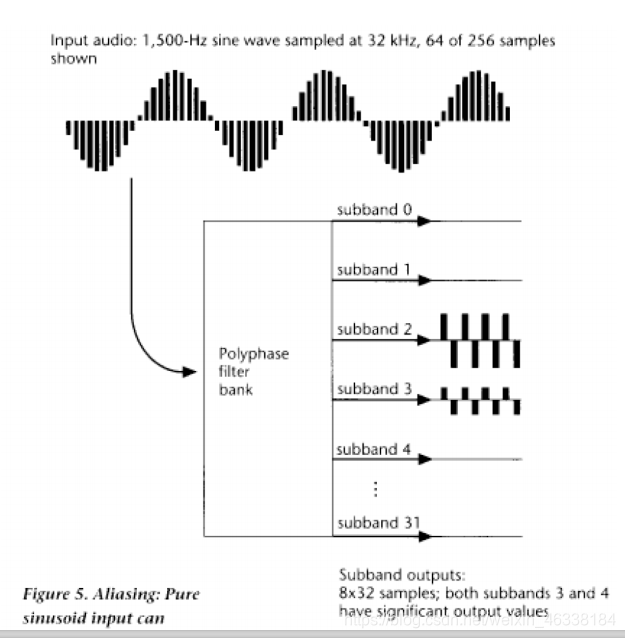

• 混叠：一个单频正弦信号输入可能在两个子带中产生非零信号


- 心理声学模型(Psychoacoustic Model)：计算信号中不可听觉感知的部分
      计算噪声遮蔽效应
1、将样本变换到频域
      32个等分的子带信号并不能精确地反映人耳的听觉特性。引入FFT补偿频率分辨率不足的问题
2、确定声压级别

3、考虑安静时阈值
      也即绝对阈值。在标准中有根据输入PCM信号的采样率编制的“频率、临界频带率和绝对阈值”表。此表为多位科学家经多次心理声学实验所得。

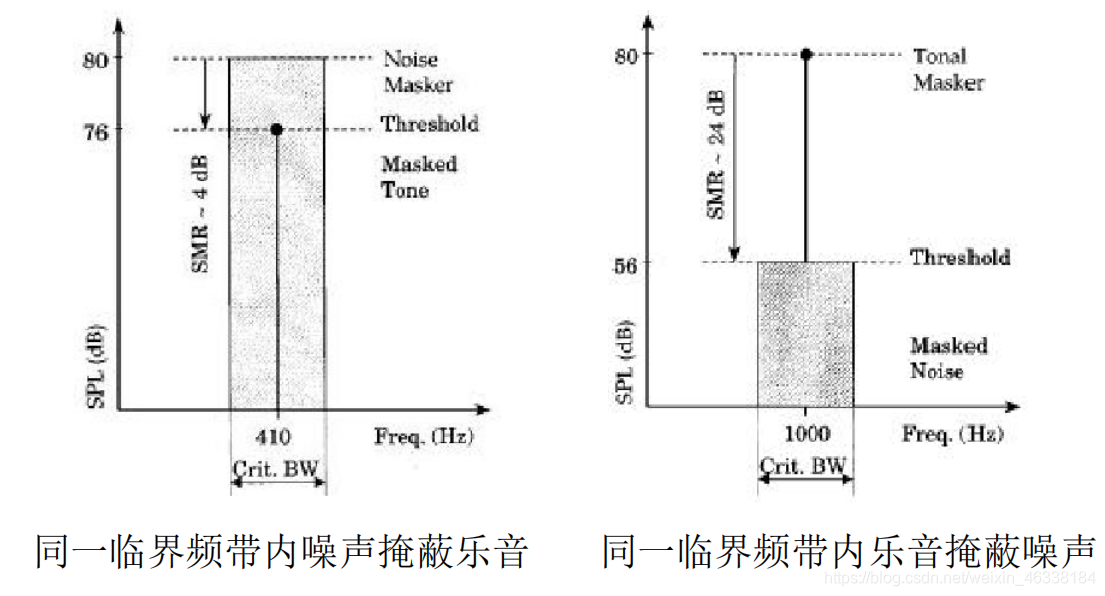

4、将音频信号分解成“乐音(tones)” 和“非乐音/噪声”部分：因为两种信号的掩蔽能力不同

5、音调和非音调掩蔽成分的消除
      利用标准中给出的绝对阈值消除被掩蔽成分；考虑在每个临界频带内，小于0.5Bark的距离中只保留最高功率的成分
6、单个掩蔽阈值的计算
      音调成分和非音调成分单个掩蔽阈值根据标准中给出的算法求得。

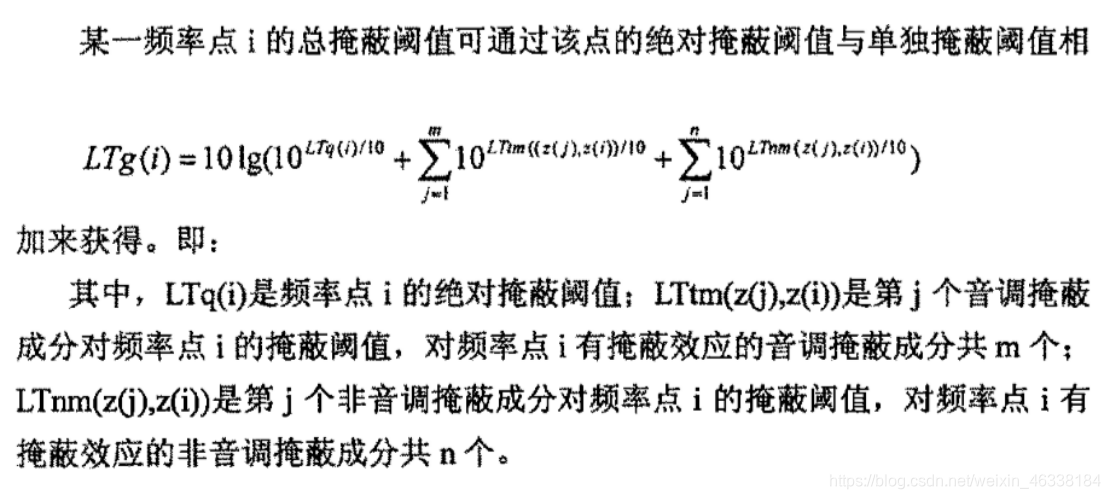

7、全局掩蔽阈值的计算

      还要考虑别的临界频带的影响。一个掩蔽信号会对其它频带上的信号产生掩蔽效应。这种掩蔽效应称为掩蔽扩散。
8、每个子带的掩蔽阈值

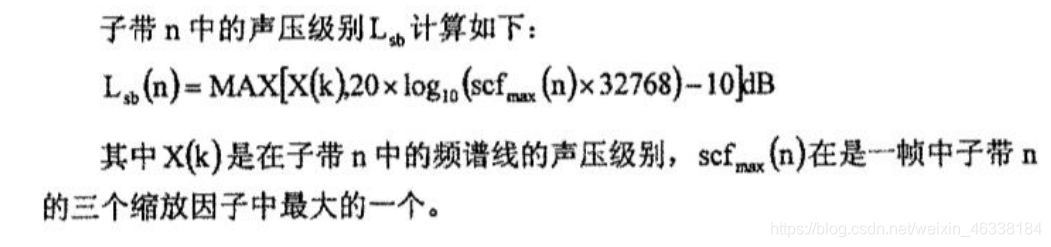

      - 选择出本子带中最小的阈值作为子带阈值
      - 对高频不正确——高频区的临界频带很宽，可能跨越多个子带，从而导致模型1将临界带宽内所有的非音调部分集中为一个代表频率，当一个子带在很宽的频带内却远离代表频率时，无法得到准确的非音调掩蔽值。但计算
量低。
9、计算每个子带信号掩蔽比SMR，并将SMR传递给编码单元
      SMR = 信号能量 / 掩蔽阈值

- 比特分配器(Bit Allocator)：根据心理声学模型的计算结果，为每个子带信号分配比特数

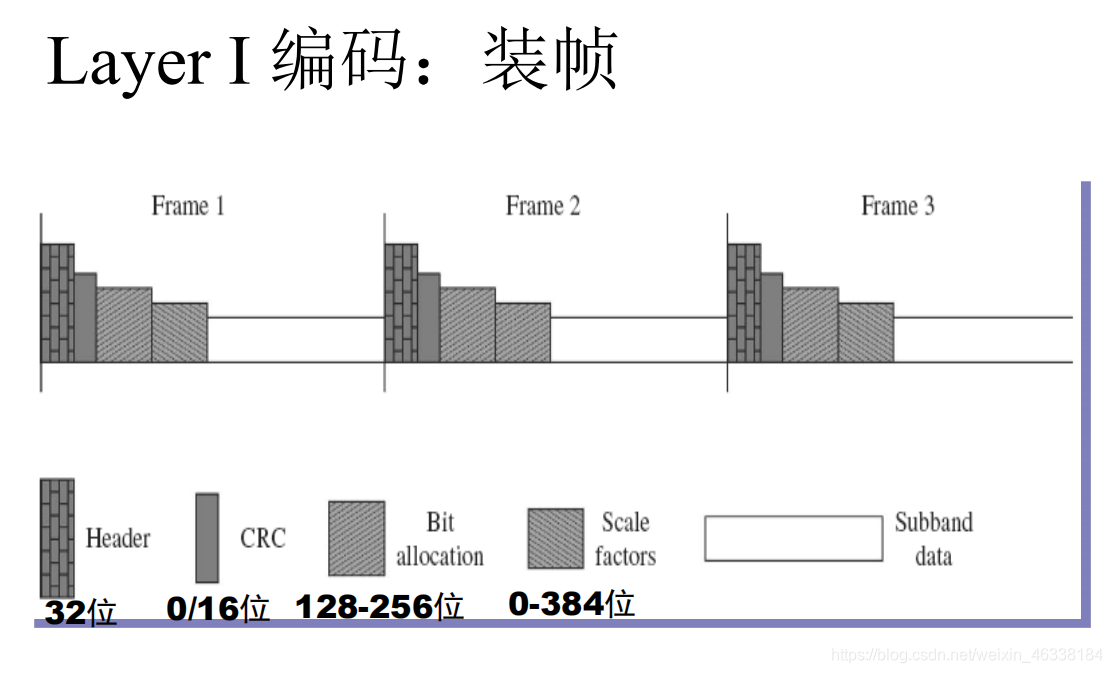

- 装帧(Frame Creation)：产生MPEG-I兼容的比特流

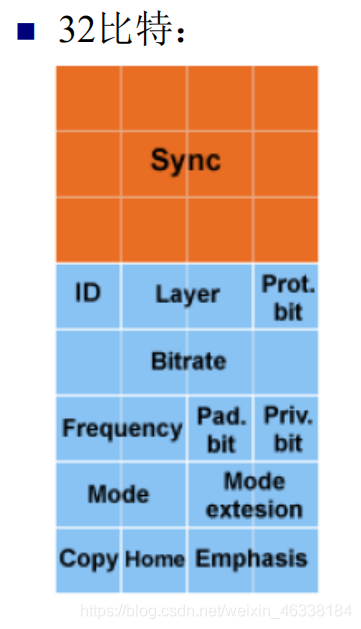

帧头

• Sync：同步码，取值为111111111111
• ID=1：MPEG
• Layer：

00	reserved
01	layerⅢ
10	layerⅡ
11	layerⅠ

• Prot. bit：置位表示有CRC校验
• Bitrate：码率索引，表示15种固定的码率
• Frequency：取样频率
• Pad bit：填充指示位
• Priv. bit：应用特定
• Mode：通道模式
• Mode extesion：通道模式扩展，当通道模式为联合立体声时有效

二、实验要求

• 理解程序设计的整体框架：如上图所示

• 理解感知音频编码的设计思想
     （1）两条线
        ①通过滤波器组后进行线性量化
        ②进行FFT，通过心理声学模型实现动态比特分配
     （2）时-频分析的矛盾：频域的频谱分辨率与时域的变化率之间的矛盾，当时域信号取得越短，频域谱线间隔越大

• 理解心理声学模型的实现过程
        临界频带的概念：临界频带是指当某个纯音被以它为中心频率、且具有一定带宽的连续噪声所掩蔽时，如果该纯音刚好被听到时的功率等于这一频带内的噪声功率，这个带宽为临界频带宽度。
        掩蔽值计算的思路：
        ①单个掩蔽阈值的计算：音调成分和非音调成分单个掩蔽阈值根据标准中给出的算法求得。
        ②全局掩蔽阈值的计算：

        ③：选择出本子带中最小的阈值作为子带阈值

• 理解码率分配的实现思路
        算法：使整帧和每个子带的总噪声—掩蔽比最小，循环，直到没有比特可用
        计算噪声-掩蔽比： NMR = SMR – SNR (dB)
         - 对最高NMR的子带分配比特，使获益最大的子带的量化级别增加一级
         - 重新计算分配了更多比特子带的NMR
        其中SNR 由MPEG-I标准给定 (为量化水平的函数)
        NMR：表示波形误差与感知测量之间的误差

三、代码实现

* main
*
* PURPOSE:  MPEG II Encoder with
* psychoacoustic models 1 (MUSICAM) and 2 (AT&T)
*
* SEMANTICS:  One overlapping frame of audio of up to 2 channels are
* processed at a time in the following order:
* (associated routines are in parentheses)
*
* 1.  Filter sliding window of data to get 32 subband
* samples per channel.
* (window_subband,filter_subband)
*
* 2.  If joint stereo mode, combine left and right channels
* for subbands above #jsbound#.
* (combine_LR)
*
* 3.  Calculate scalefactors for the frame, and
* also calculate scalefactor select information.
* (*_scale_factor_calc)
*
* 4.  Calculate psychoacoustic masking levels using selected
* psychoacoustic model.
* (psycho_i, psycho_ii)
*
* 5.  Perform iterative bit allocation for subbands with low
* mask_to_noise ratios using masking levels from step 4.
* (*_main_bit_allocation)
*
* 6.  If error protection flag is active, add redundancy for
* error protection.
* (*_CRC_calc)
*
* 7.  Pack bit allocation, scalefactors, and scalefactor select
*headerrmation onto bitstream.
* (*_encode_bit_alloc,*_encode_scale,transmission_pattern)
*
* 8.  Quantize subbands and pack them into bitstream
* (*_subband_quantization, *_sample_encoding)
*

本程序分为了八个功能模块：
（1）首先对滑动窗口内的音频信号进行32子带滤波；
（2）如果有立体声，则加入左右声道
（3）对这一帧音频信号进行幅度上的归一化，计算这一帧的比例因子以及比例因子选择信息
（4）使用心理声学模型对进行FFT后的音频信号进行处理，计算掩蔽电平
（5）采用第四步获得的掩蔽电平计算掩噪比，并迭代的为这一帧中的子带分配比特
（6）如果需要，计算循环冗余检测CRC并加入比特流
（7）将上述比特分配信息，比例因子与比例因子选择信息打包并加入比特流
（8）对子带根据比特分配信息进行量化并将他们打包加入比特流

• 输出音频的采样率和目标码率

• 选择三个不同特性的音频文件
        噪声（持续噪声、突发噪声）
        音乐
        混合

• 某个数据帧，输出
        该帧所分配的比特数
        该帧的比例因子
        该帧的比特分配结果

添加代码如下：

	FILE *output;
	fopen_s(&output,"音乐.txt","wb");
	...
	if (frameNum == 61)   //选择数据帧
	{
		fprintf(output, "采样率：%.1f khz\n", s_freq[header.version][header.sampling_frequency]);//输出采样率
		fprintf(output,"目标码率：%d kbps\n", bitrate[header.version][header.bitrate_index]);//输出目标码率
		fprintf(output,"第%d帧\n",frameNum);
		fprintf(output,"可用比特数：%d\n",adb);//输出该帧的可用比特数
		fprintf(output,"比例因子:\n");//输出该帧的比例因子
		for (int i = 0; i < nch; i++)//声道
		{
			fprintf(output, "通道[%d] \n", i + 1);
			for (int j = 0; j < frame.sblimit; j++) //子带
			{
				fprintf(output, "subband[%2d]:    ", j + 1);
				for (int k = 0; k < 3; k++)
				{
					fprintf(output, "%2d\t", scalar[i][k][j]);
				}
				fprintf(output, "\n");
			}
		}
	}
	...
		if (frameNum == 61) //选择数据帧
	{
		fprintf(output, "\n分配的比特数为:\n");  //输出比特分配结果
		for (int i = 0; i < nch; i++)
		{
			fprintf(output, "channel[%2d] \n", i + 1); //按声道分配
			for (int j = 0; j < frame.sblimit; j++)
			{
				fprintf(output, "subband[%2d]:%2d\n", j, bit_alloc[i][j]);
			}
		}
	}

四、输出结果

音乐：

采样率：44.1 khz
目标码率：192 kbps
第61帧
可用比特数：5016
