本文详细介绍了如何在STM32平台上配置IO并使用IIC协议驱动SHT30温湿度传感器，包括发送命令获取数据和处理CRC校验的过程，以及在主函数中调用相关函数获取温湿度数据。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

这次分享stm32驱动sht30温湿度传感器的方法和代码，这款传感器是仪器仪表行业上常用的一款型号。

1.配置IO

2.写上通用的IIC协议

3.主函数获取数据

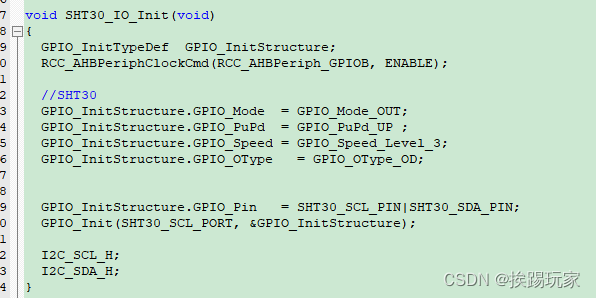

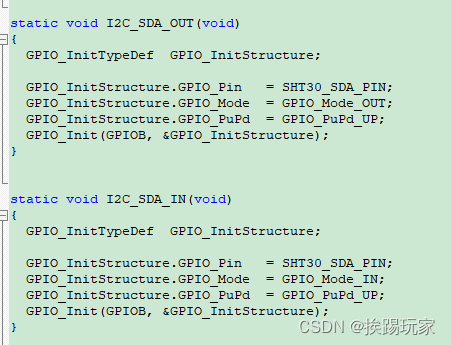

1.配置IO

我用到的IO口是

PB15---SCL

PB14---SDA

IIC中SDA和SCL引脚是开漏电路形式，所以SDA和SCL都要接上拉电阻，当总线空闲，SDA和SCL都是高电平

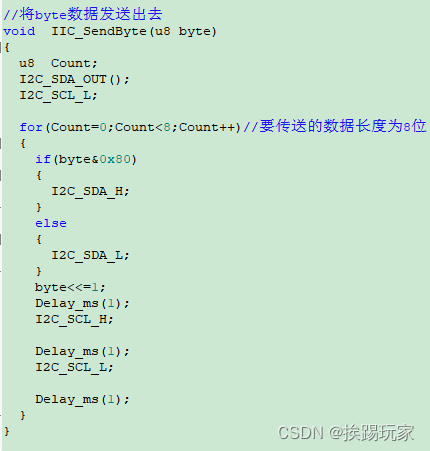

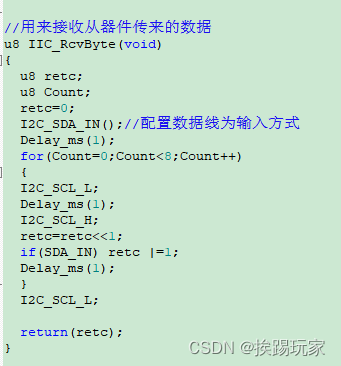

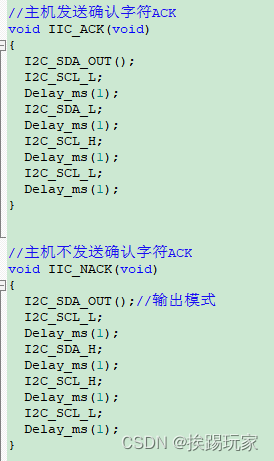

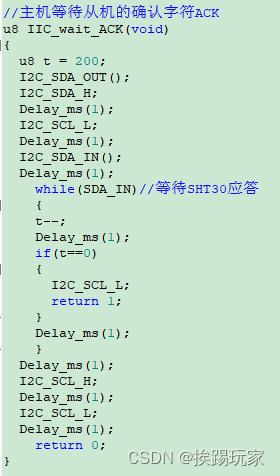

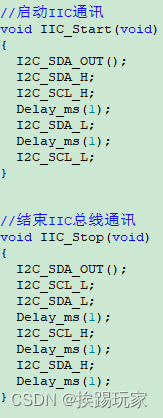

2.写上通用的IIC协议


//读出温湿度
void SHT30_read_result(u8 addr,u8 type)
{
	int ret = 0;
	u16 tem,hum;
	u16 buff[6];

	//发送指令为0x2C06（默认）
	IIC_Start();
	IIC_SendByte(addr<<1 | write);//写7位I2C设备地址加0作为写取位,1为写取位
	IIC_wait_ACK();
	if(type == TYPE_SHT40)
	{
		//SHT40
		IIC_SendByte(0xFD);
		IIC_wait_ACK();
	}
	else
	{
		//SHT30
		IIC_SendByte(0x2c);
		IIC_wait_ACK();
		IIC_SendByte(0x06);
		IIC_wait_ACK();
	}

	IIC_Stop();
	Delay_ms(50);

	IIC_Start();
	IIC_SendByte(addr<<1 | read);//写7位I2C设备地址加1作为读取位,1为读取位
	ret = IIC_wait_ACK();
	if(!ret)
	{
	  Delay_ms(1);
		buff[0]=IIC_RcvByte();//返回温度高8位
		IIC_ACK();
		buff[1]=IIC_RcvByte();//返回温度低8位
		IIC_ACK();
		buff[2]=IIC_RcvByte();//温度crc校验位
		IIC_ACK();
		buff[3]=IIC_RcvByte();//返回湿度高8位
		IIC_ACK();
		buff[4]=IIC_RcvByte();//返回湿度低8位
		IIC_ACK();
		buff[5]=IIC_RcvByte();//湿度crc校验位
		IIC_NACK();
		IIC_Stop();
	}

	tem = ((buff[0]<<8) | buff[1]);
	hum = ((buff[3]<<8) | buff[4]);

	if(type == TYPE_SHT40)
	{
 		//温湿度的计算方法如下
		Temperature= 175.0*(float)tem/65535.0-45.0 ;
		Humidity= 125.0*(float)hum/65535.0 - 6;
	}
	else
	{
	  	//温湿度的计算方法如下
		Temperature= 175.0*(float)tem/65535.0-45.0 ;
		Humidity= 100.0*(float)hum/65535.0;
	}

	hum=0;
	tem=0;
}
