先看代码
#include "stm32f10x.h" // Device header
#include "Delay.h"
char key;
// 定义行和列的 GPIO 端口和引脚
#define ROW1_PIN GPIO_Pin_0
#define ROW2_PIN GPIO_Pin_1
#define ROW3_PIN GPIO_Pin_2
#define ROW4_PIN GPIO_Pin_3
#define COL1_PIN GPIO_Pin_4
#define COL2_PIN GPIO_Pin_5
#define COL3_PIN GPIO_Pin_6
#define COL4_PIN GPIO_Pin_7
#define ROW_PORT GPIOA
#define COL_PORT GPIOA
// 键盘映射表
const char keypad_map[4][4] = {
{'1', '2', '3', '4'},
{'5', '6', '7', '8'},
{'9', 'A', 'B', 'C'},
{'D', 'E', 'F', 'G'}
};
// 初始化矩阵键盘的 GPIO
void keypad_init(void) {
GPIO_InitTypeDef GPIO_InitStructure;
// 使能 GPIO 端口时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置行引脚为推挽输出模式
GPIO_InitStructure.GPIO_Pin = ROW1_PIN | ROW2_PIN | ROW3_PIN | ROW4_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(ROW_PORT, &GPIO_InitStructure);
// 配置列引脚为上拉输入模式
GPIO_InitStructure.GPIO_Pin = COL1_PIN | COL2_PIN | COL3_PIN | COL4_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_Init(COL_PORT, &GPIO_InitStructure);
}
// 扫描矩阵键盘,返回按下的键值
char keypad_scan(void) {
int row, col;
// 逐行扫描
for (row = 0; row < 4; row++) {
// 先将所有行置高电平
GPIO_SetBits(ROW_PORT, ROW1_PIN | ROW2_PIN | ROW3_PIN | ROW4_PIN);
// 将当前行置低电平
switch (row) {
case 0:
GPIO_ResetBits(ROW_PORT, ROW1_PIN);
break;
case 1:
GPIO_ResetBits(ROW_PORT, ROW2_PIN);
break;
case 2:
GPIO_ResetBits(ROW_PORT, ROW3_PIN);
break;
case 3:
GPIO_ResetBits(ROW_PORT, ROW4_PIN);
break;
}
// 检测列
for (col = 0; col < 4; col++) {
if (GPIO_ReadInputDataBit(COL_PORT, COL1_PIN << col) == 0) {
// 消抖
Delay_ms(20);
if (GPIO_ReadInputDataBit(COL_PORT, COL1_PIN << col) == 0) {
// 等待按键释放
while (GPIO_ReadInputDataBit(COL_PORT, COL1_PIN << col) == 0);
key = keypad_map[row][col];
return key;
}
}
}
}
return '\0'; // 没有按键按下
}
int main(void)
{
keypad_init();
while (1)
{
keypad_scan();
}
}

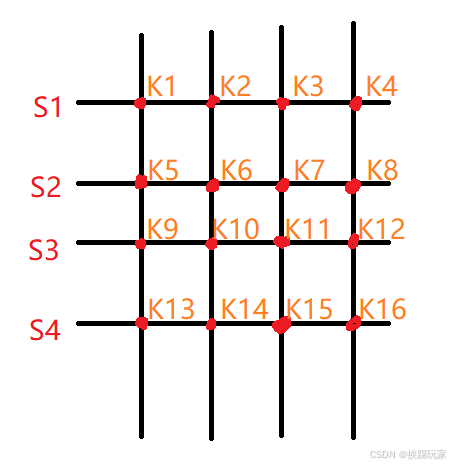

S1 0--低电平
S2 1--高电平
S3 1--高电平
S4 1--高电平
表示在扫描第一行,这时候列的哪个按键按下,就很明确的知道是哪个按键了,后面的以此类推
