【项目总结】锂电池充电器

最近在折腾便携屏的时候，受到志辉君的影响，想给屏幕加一块电池，让它减少一根电线，简单的查找资料了解后，锂电池成了最佳选择。

不能买一块锂电池就简单结束了啊，而且意识到锂电池也可以直接给STM32供电，那么既然有了用处，就需要有输入，锂电池也得充电啊，TB是有现成的锂电池充电模块的，本来已经决定要和电池一起购入了，但是翻了翻垃圾，之前做SMART-WATCH的时候是直接买了五个TP4056的，现在用不完倒不如自己画一块锂电池充电板。

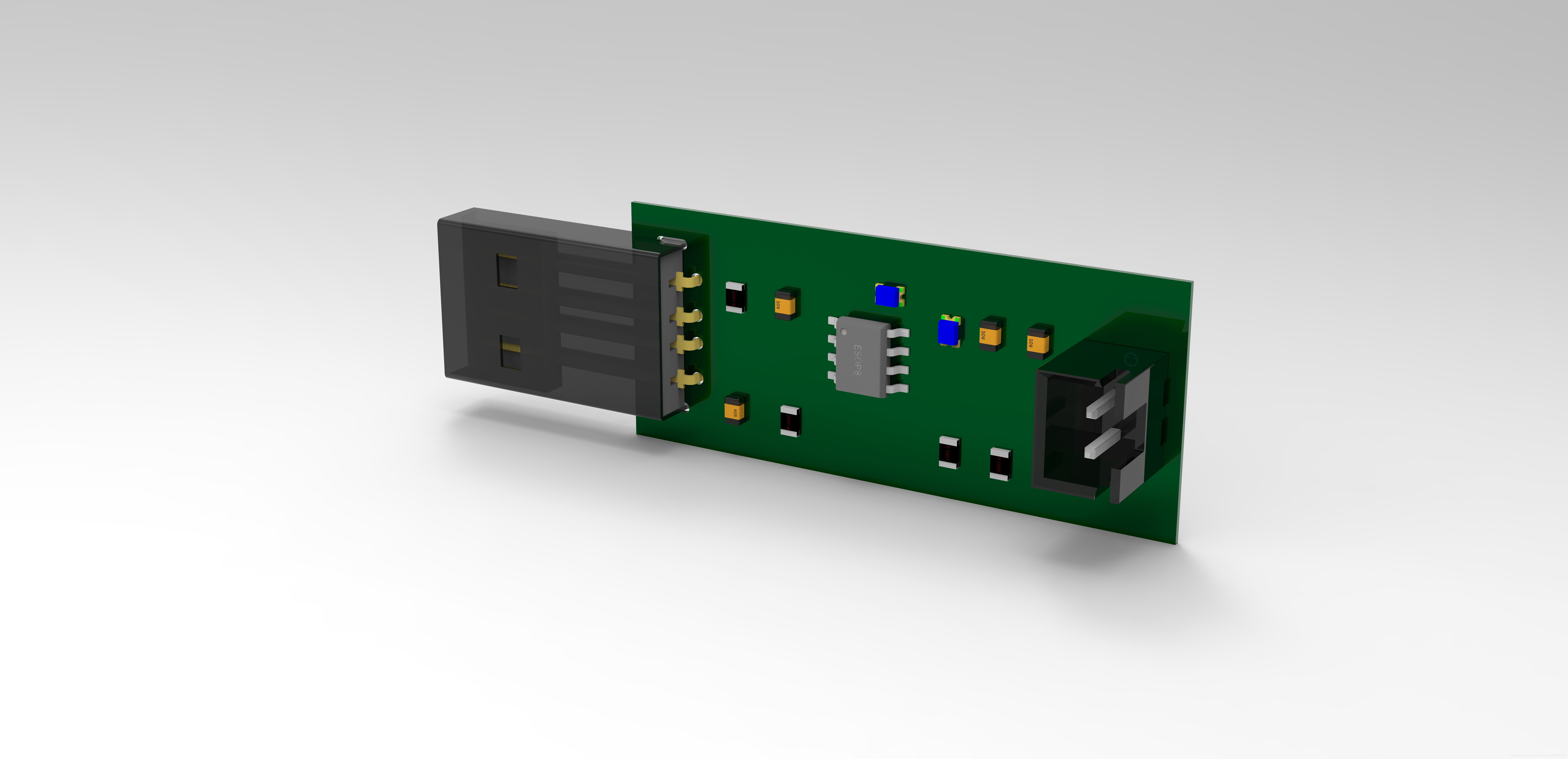

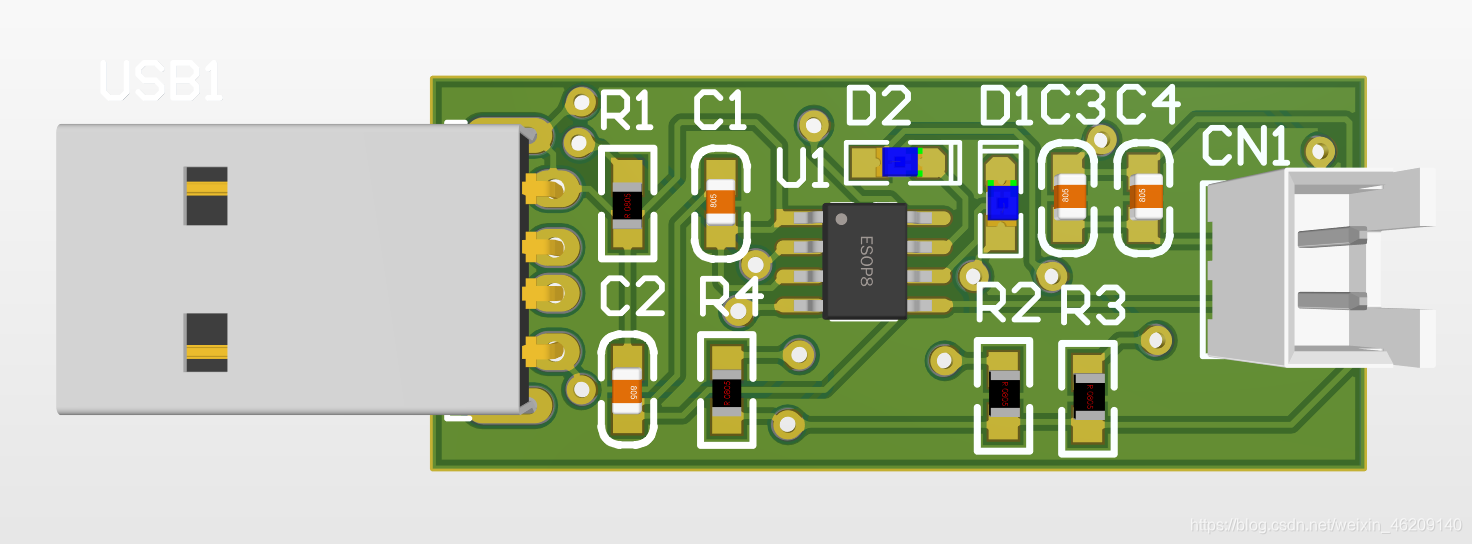

先来看一下最终效果图，渲染的还是不错的。

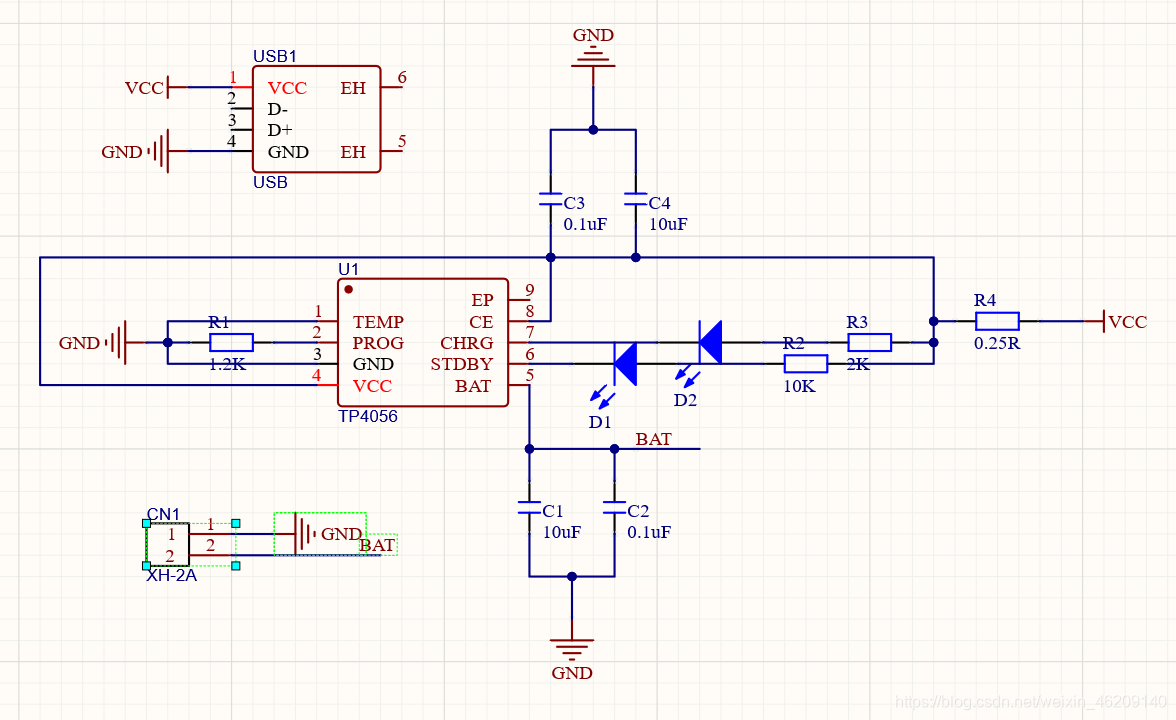

介绍一下这个充电芯片，输入电压最大可以承受8V，输出引脚电流1200mA正好是一个5V1A充电器出马的主战场。

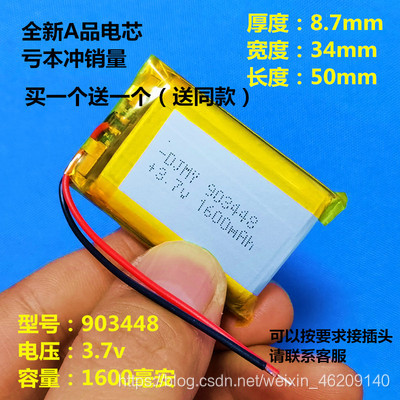

锂电池呢，推荐选择这种，有个小小的保护板的，接口无所谓了，自己买了，以后都能用上。

然后还是需要买一些小的接口，我用的这款具体型号为XH-2A 2P的，以后便携的插件基本都会用它了。

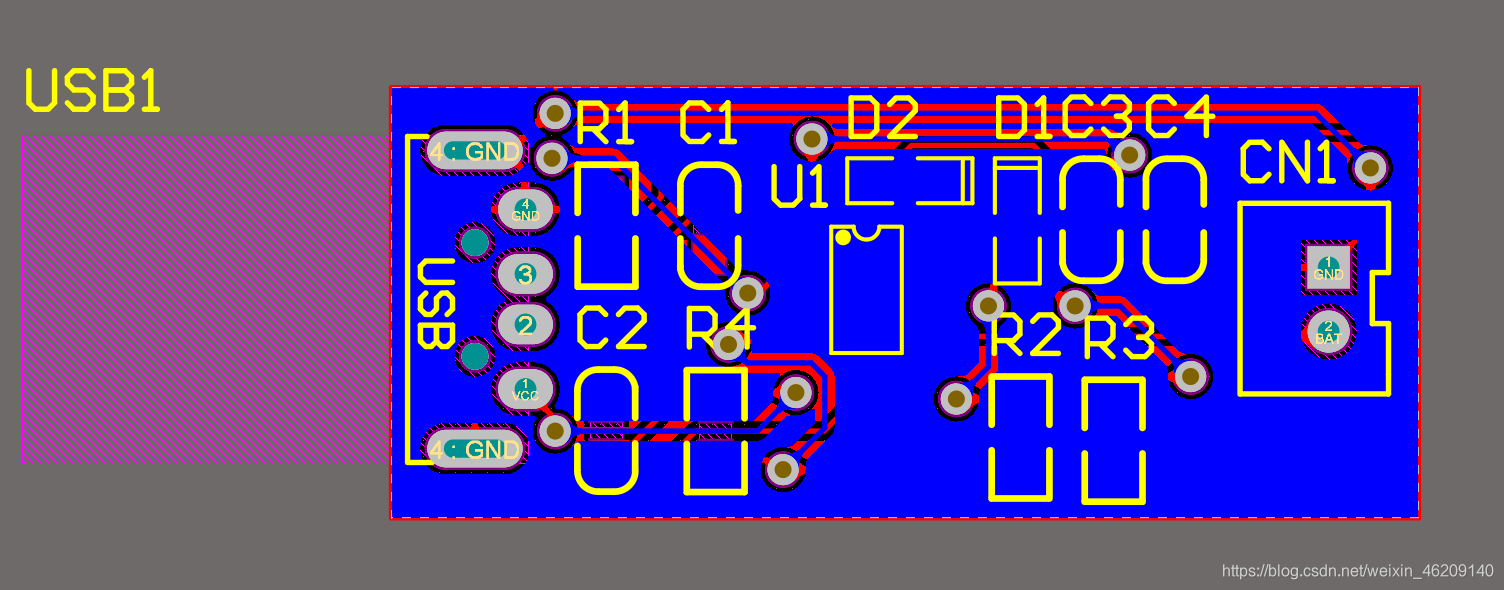

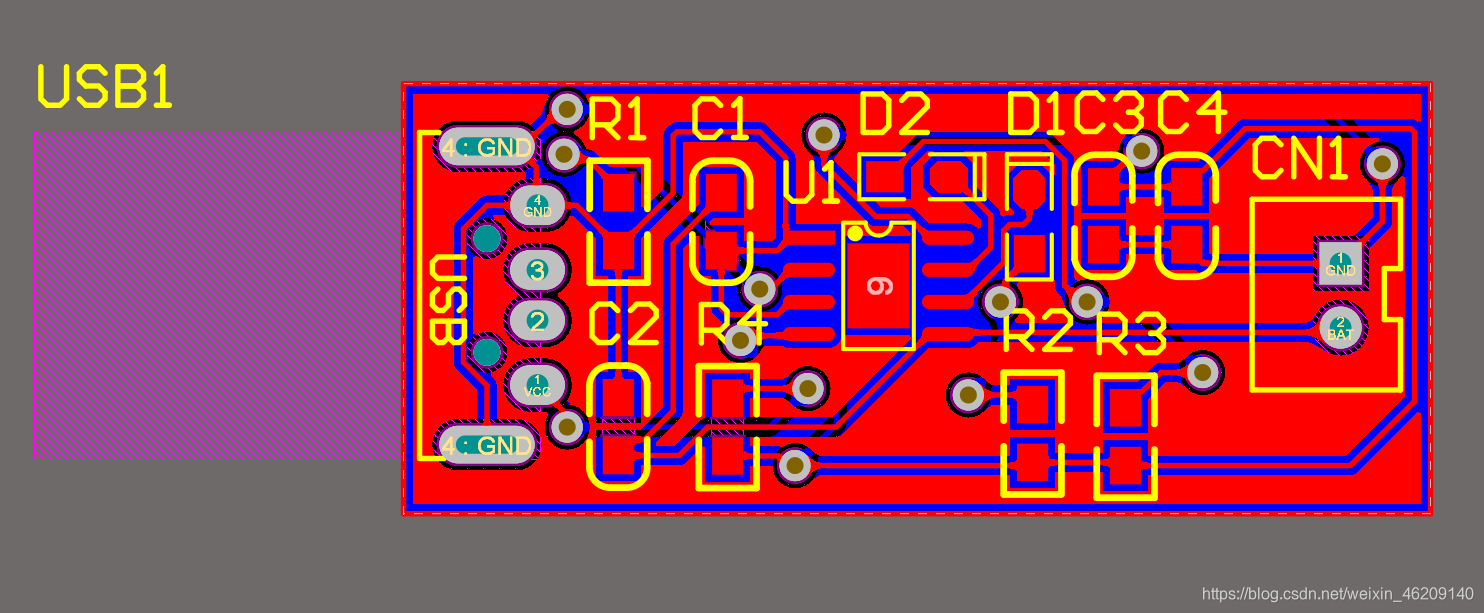

板子已经去打了，等回来焊接好再更。

项目文件GitHub地址
