前言

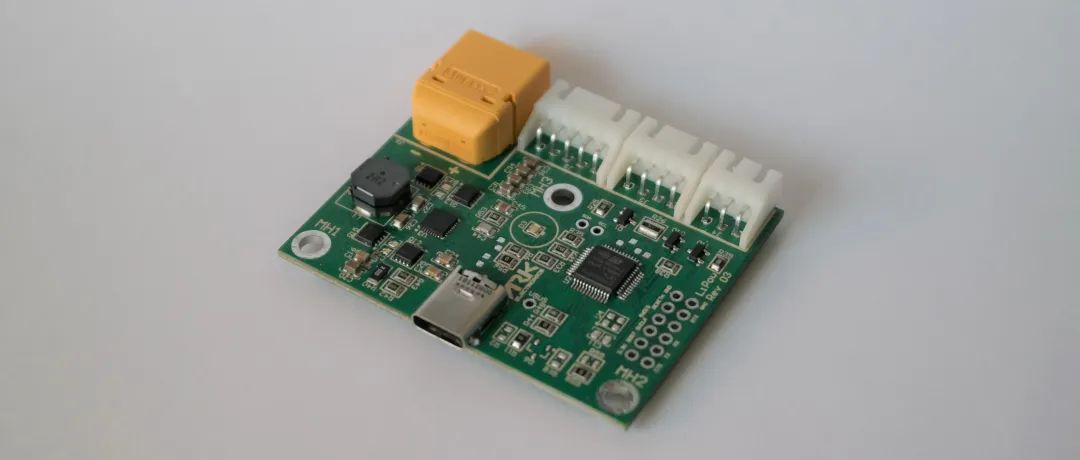

最近在GitHub又发现了一个嵌入式软硬件都开源的项目——基于STM32G0的锂电池快充方案，使用Type C接口的充电头供电，基于STM32G0实现，支持为1s - 4s锂电池组充电，并且支持2s-4s平衡充电功能。

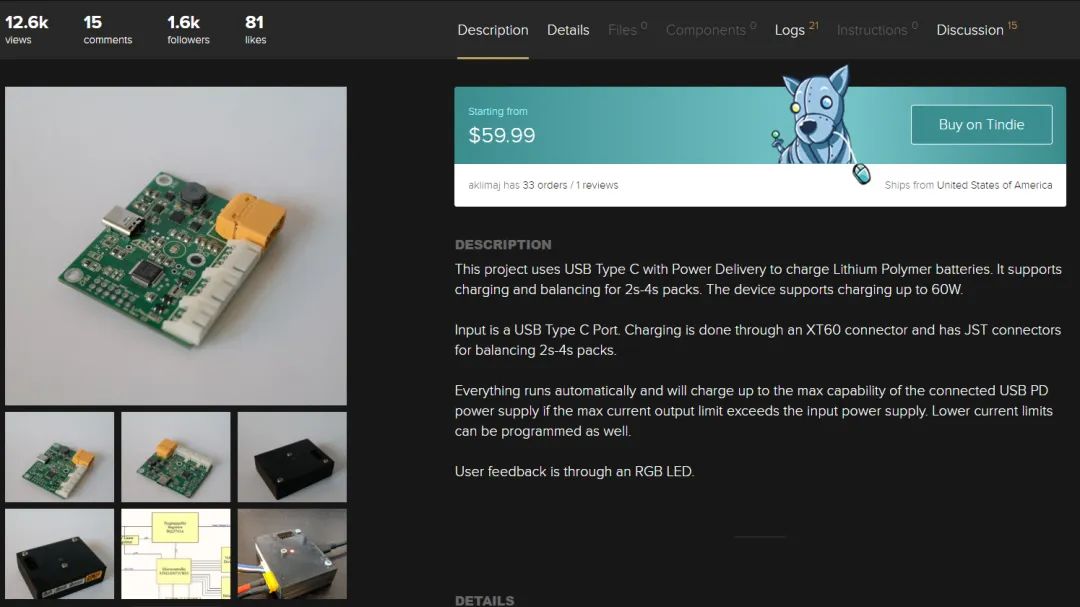

目前，这个项目已经作为产品量产上市，在hackaday商城售价60美金。


P.S. 文末有便携式Type C供电的电烙铁试用申请福利！

基本功能

主要有以下功能：

  • 单节锂电池和 2s-4s 锂电池组平衡充电
  • 支持 USB PD 电源，充电高达 60W
  • 支持非 USB PD 电源(仅限于 2.5W - 5V，0.5A)
  • 随着设备温度升高，自动降低充电功率
  • 通过 RGB LED 提供用户反馈
  • 开源原理图、BOM 和固件
    • <
