华为模拟器实现wlan三层组网

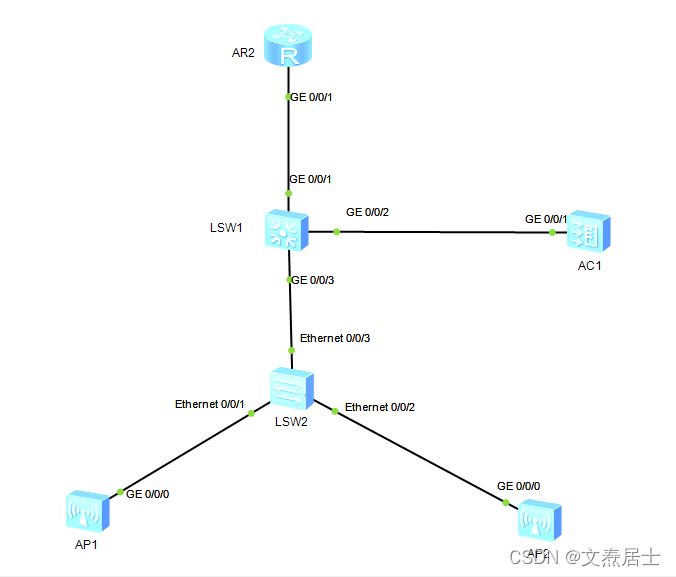

网络拓扑
在这里插入图片描述
说明：本实验采用三层旁挂组网的方式搭建，ap和终端用户的网关都在三层交换机上。

vlan 划分说明：

vlan10 用于ap的网关，创建ap的地址池，并配置option 43字段，使ap获取IP地址以及和AC建立隧道的地址。
vlan 20用于员工终端设备的网关，此类终端设备都采用隧道转发模式。
vlan 30用于访客设备的网关，此类设备采用直接转发模式，不经过AC
vlan 50 用于和路由器建立连接，并配置虚拟接口地址。
vlan 60 用于和AC建立连接。并允许vlan20 vlan60通过。（因为vlan20采用的使隧道转发模式，vlan30采用的是直接转发模式，所以，此接口不必允许vlan30通过。

详细配置

三层交换机

vlan batch 10 20 30 50 60

interface GigabitEthernet0/0/1	与路由器相连的接口
 port link-type access
 port default vlan 50
#
interface GigabitEthernet0/0/2	与AC相连的接口
 port link-type trunk
 port trunk allow-pass vlan 20 60	因为员工是隧道转发模式，终端如果选择员工的WiFi信号，获取的地
